Resumen

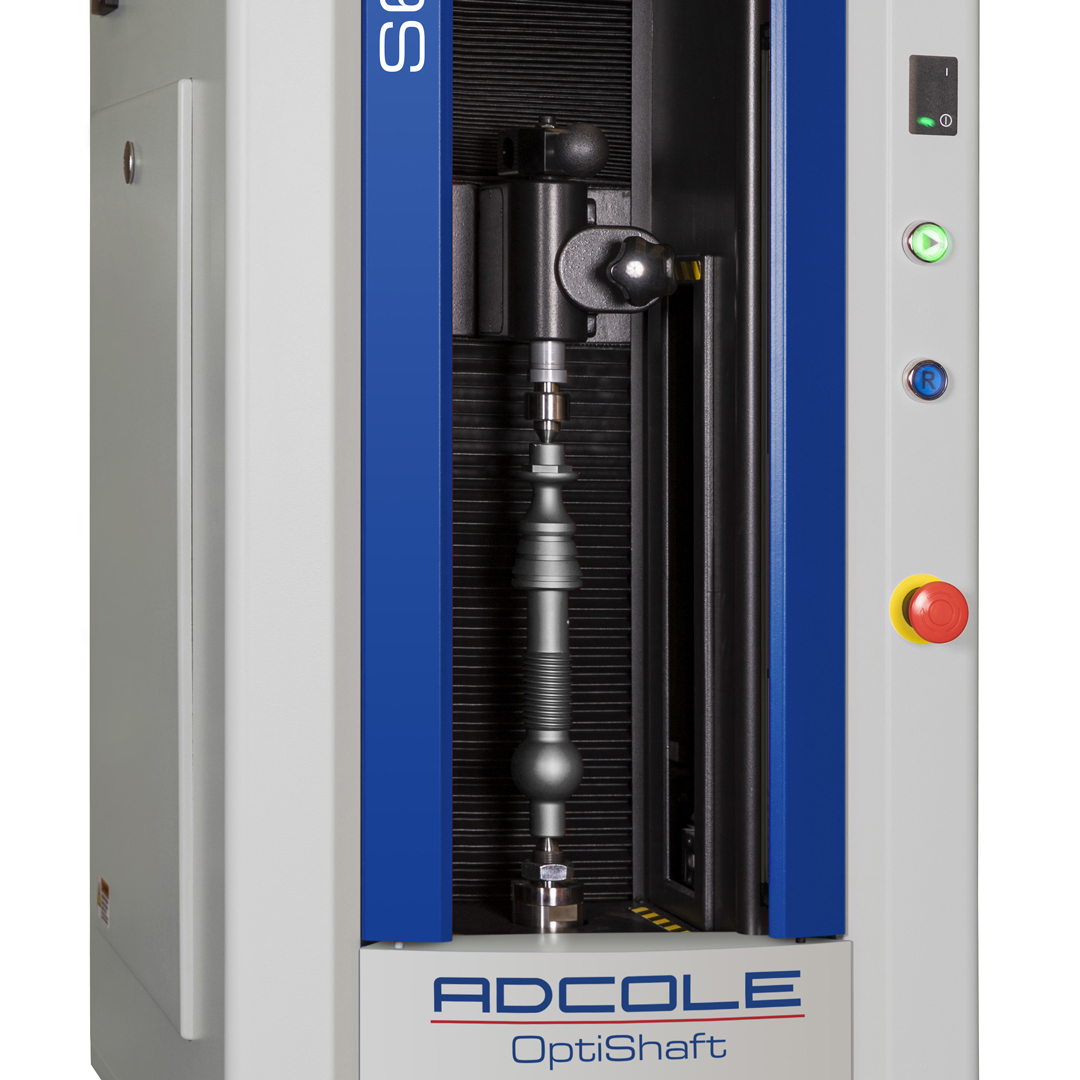

Adcole OptiShaft son medidores ópticos de precisión para ejes diseñados para entornos de taller. Robustos y fiables, OptiShaft se presenta en tres configuraciones básicas en función del campo de visión (FOV) requerido: S60, S100 y S135 para FOV de 60 mm, 100 mm y 135 mm, respectivamente.

Medir en segundos

  • Medición rápida de ejes mediante mediciones ópticas axiales y rotacionales de alta velocidad en piezas con diámetros de hasta 135 mm y longitudes de hasta 1.200 mm.

Software potente e interfaz de usuario intuitiva

  • El software intuitivo permite un aprendizaje rápido para los operarios y una programación sencilla para obtener resultados de medición rápidos
  • Tecnología de detección de bordes por debajo del píxel para mediciones precisas

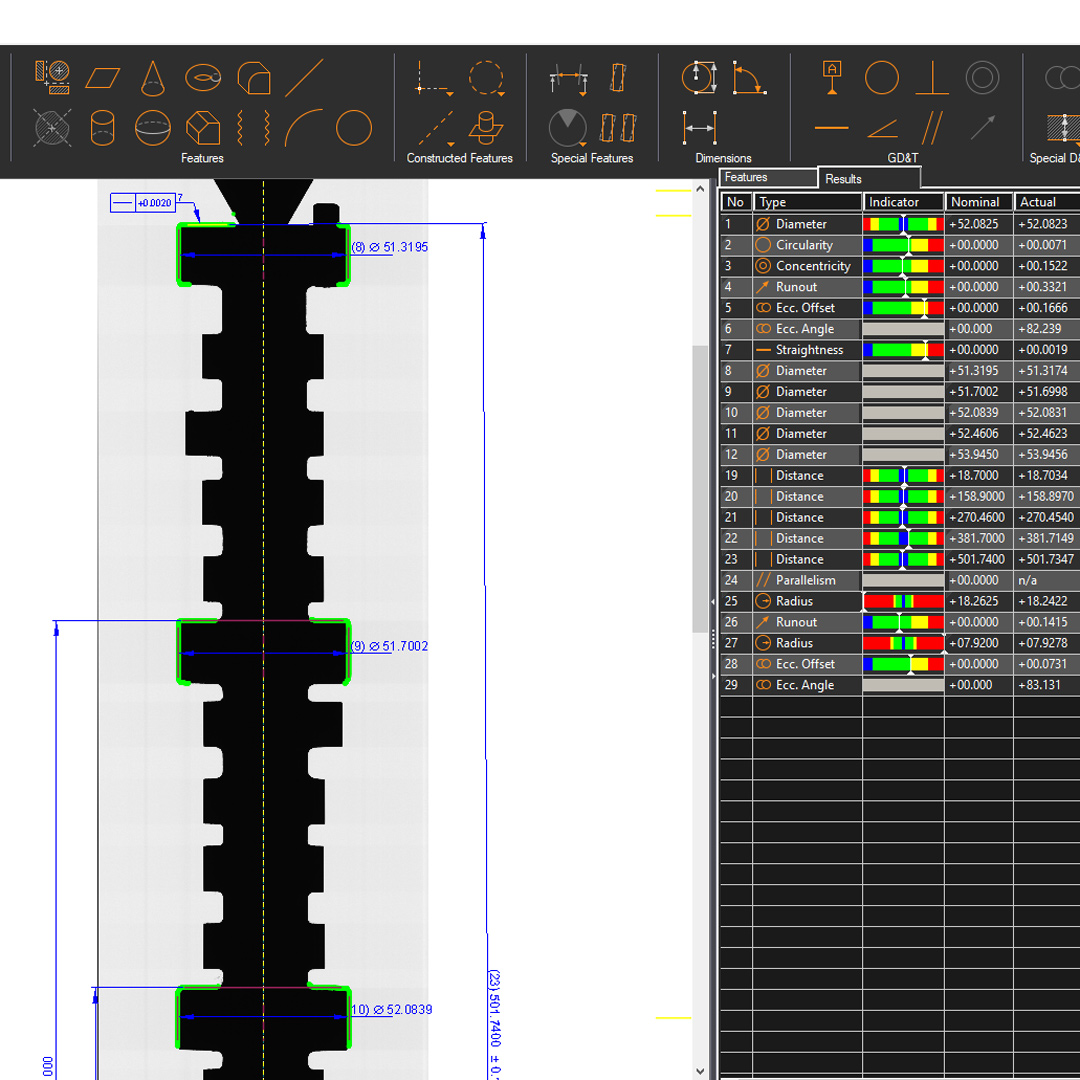

  • Visualización de "imagen real" para que pueda ver la pieza y las características que se están midiendo, en lugar de una imagen generada por ordenador.
  • El excepcional software de análisis de imágenes facilita la extracción y el análisis de características

Óptica telecéntrica avanzada con iluminación LED colimada

  • Reduce la distorsión para proporcionar una calidad de imagen superior y una medición mejorada de las dimensiones críticas.

Diseñado para su uso en el taller

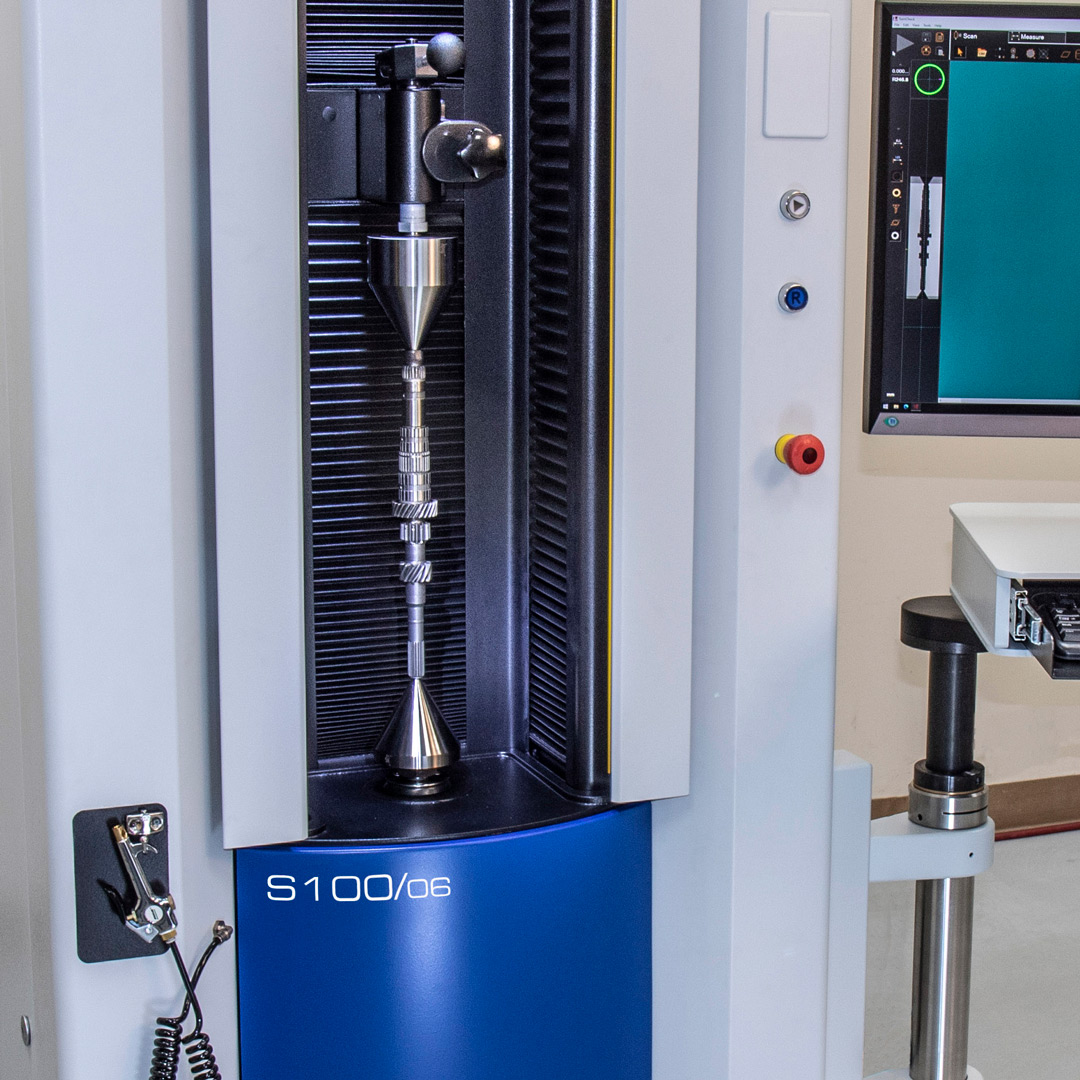

  • El soporte de base de granito de los modelos S100 y S135 proporciona una base rígida y aísla las vibraciones
  • La óptica desciende por debajo del escenario para protegerla cuando la máquina no está en uso
  • Los cómodos purgadores de aire montados en la óptica de medición y en la parte frontal de la máquina permiten limpiar las piezas antes y durante las mediciones.

Descargar la ficha técnica de OptiShaft S60 | Inglés

Descargar la ficha técnica de OptiShaft S100 | Inglés

Descargar la ficha técnica de OptiShaft S135 | Inglés

Adcole OptiShaft Shaft
Industrias
  • Aeroespacial
  • Automóviles
  • Industrial
  • Marina
  • Generación de energía
  • Bombas y compresores
  • Robótica
  • Pequeños motores y electrodomésticos
  • Transporte/Camiones
OptiShaft Optical Gage - Quality Control

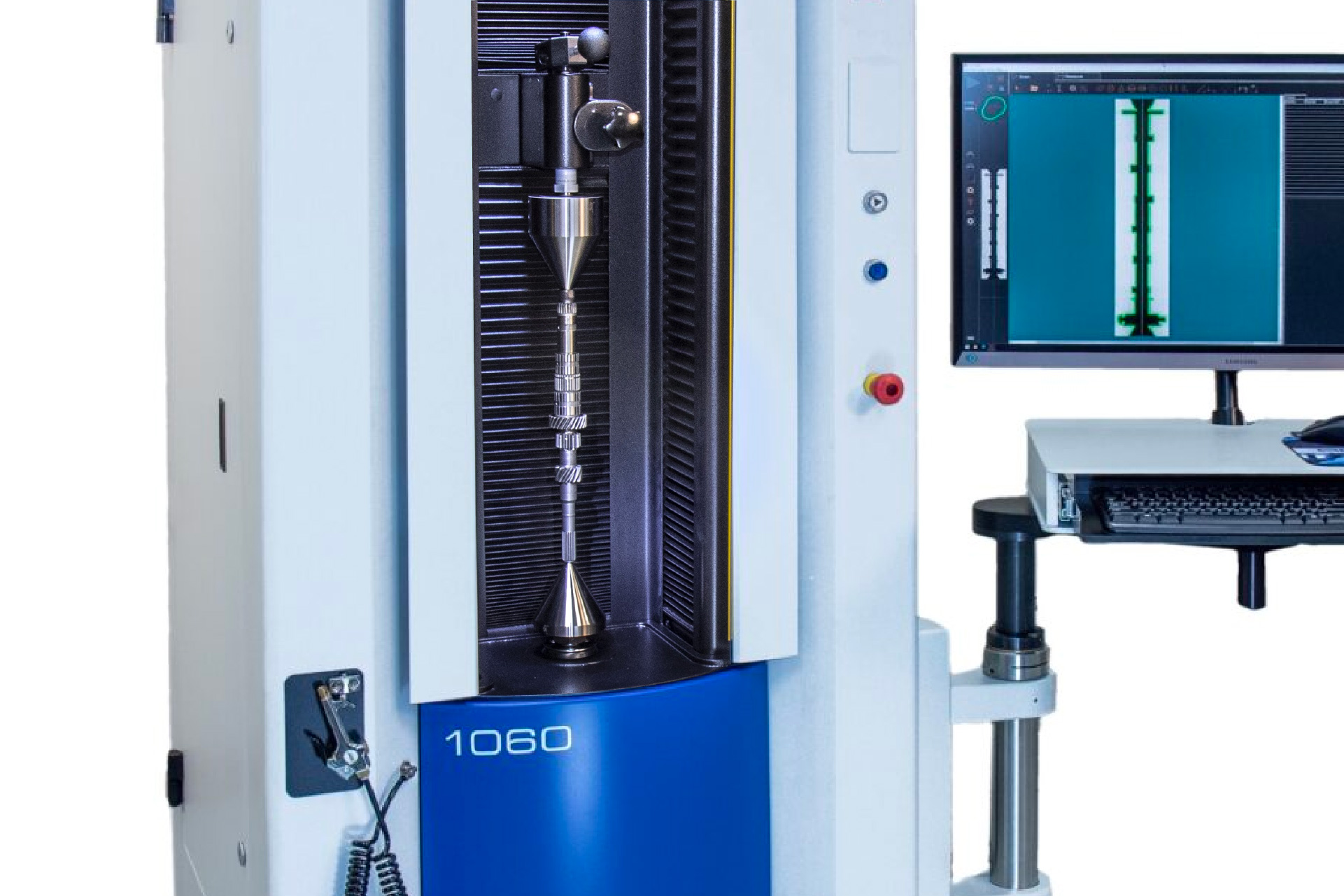

Tipo de medidor
  • Máquina de medición de ejes
  • Engranajes y ejes de transmisión
  • Calibrador de alta precisión
  • Sistemas de medición óptica sin contacto
  • Medidor de carga vertical
OptiShaft Optical Measuring Instrument

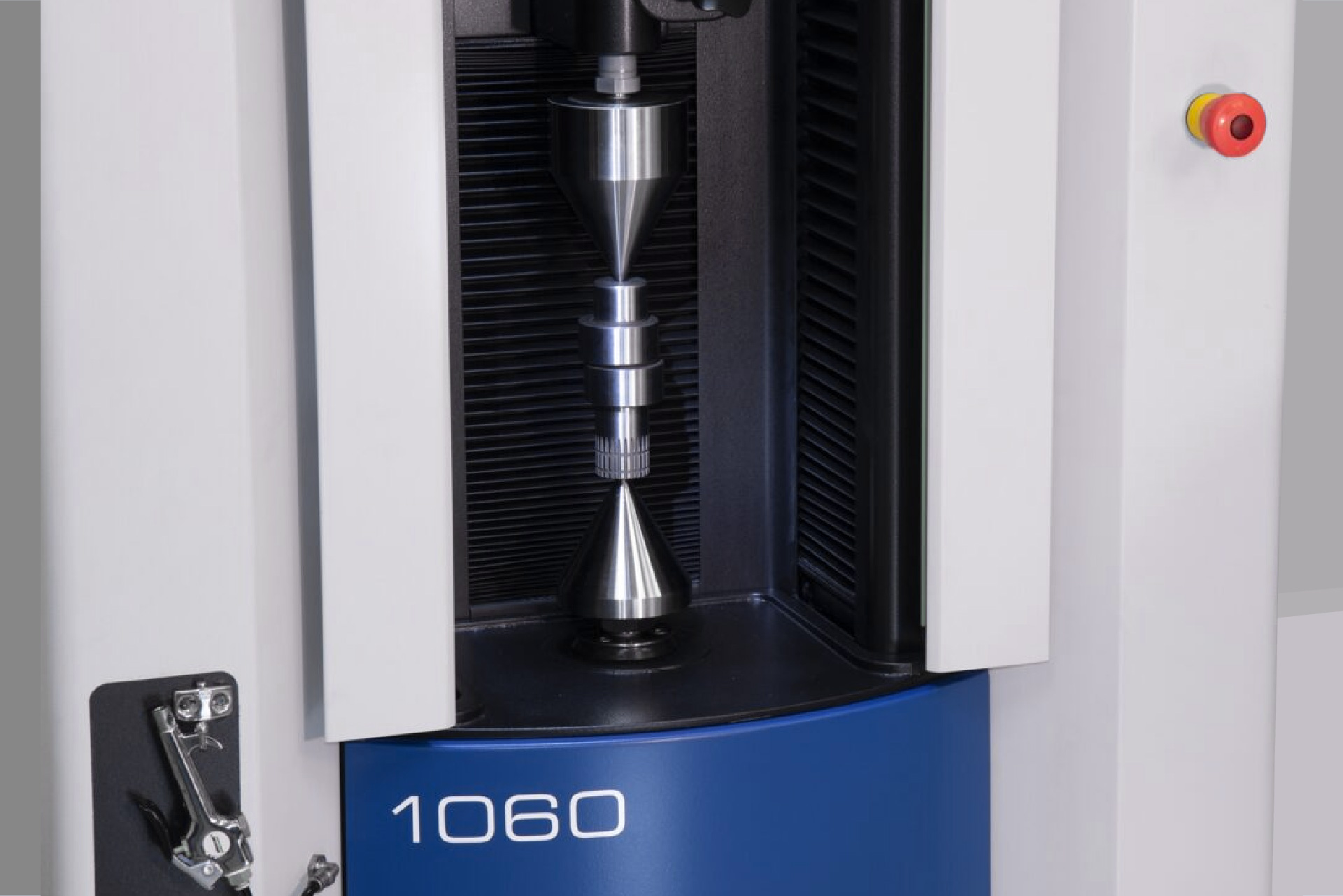

Componentes que mide

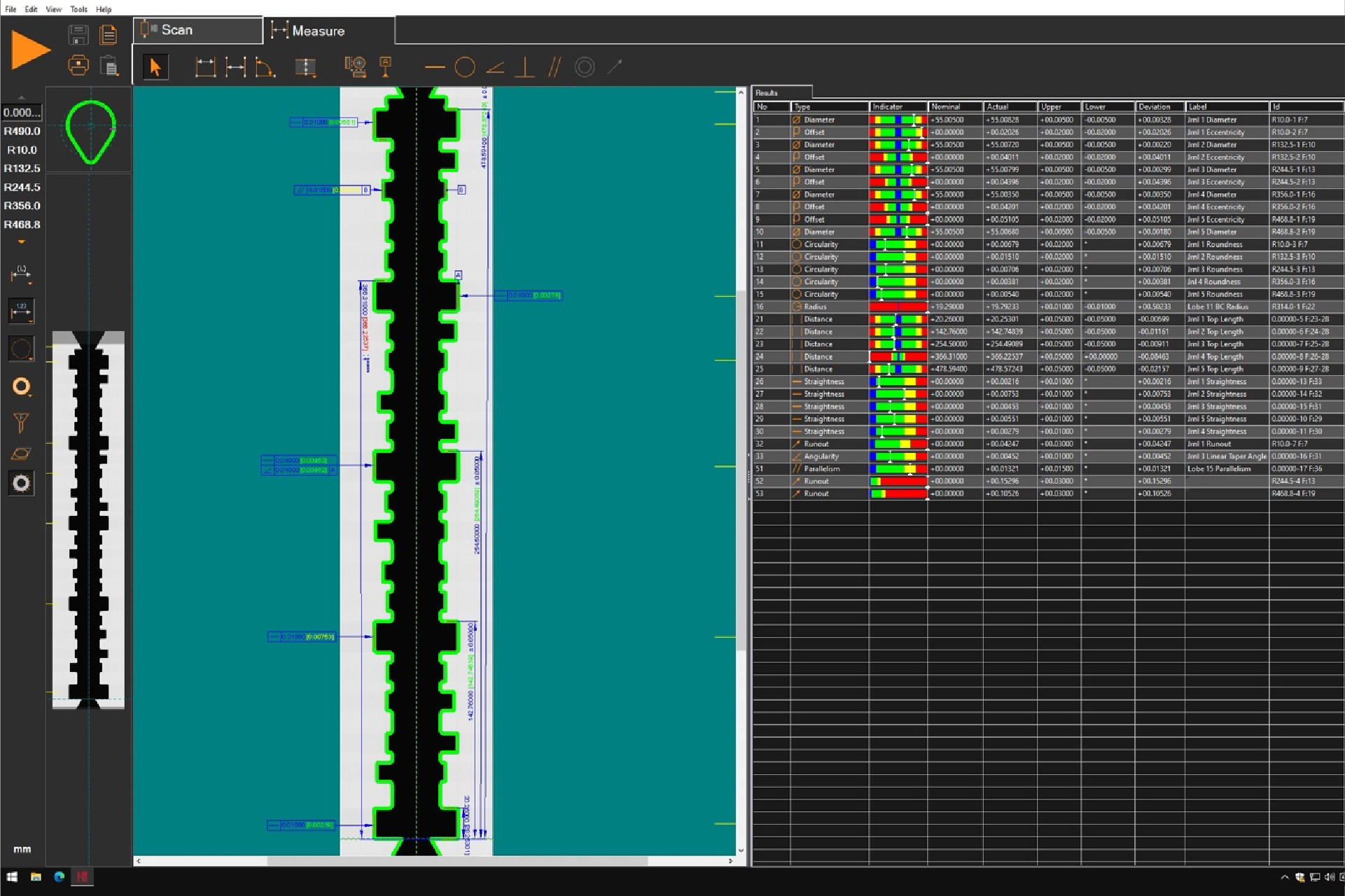

  • Árboles de levas
  • Árboles de levas deslizantes
  • Engranajes y ejes de transmisión
  • Pistones
  • Cilindros hidráulicos de precisión

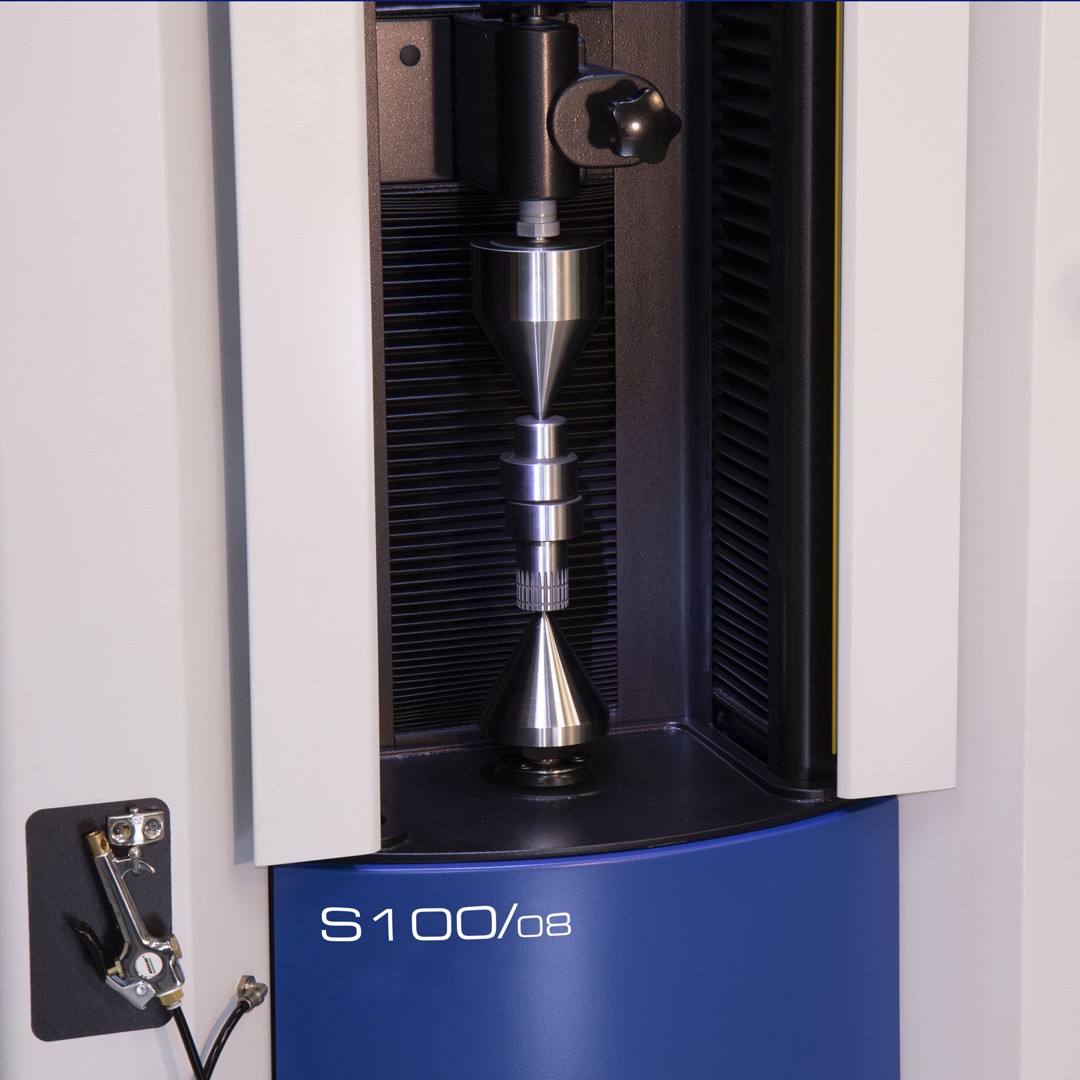

  • Ejes y cilindros robóticos
  • Turbocompresores
  • Anillos para bombas hidráulicas
  • Ejes de equilibrio
  • Ejes excéntricos

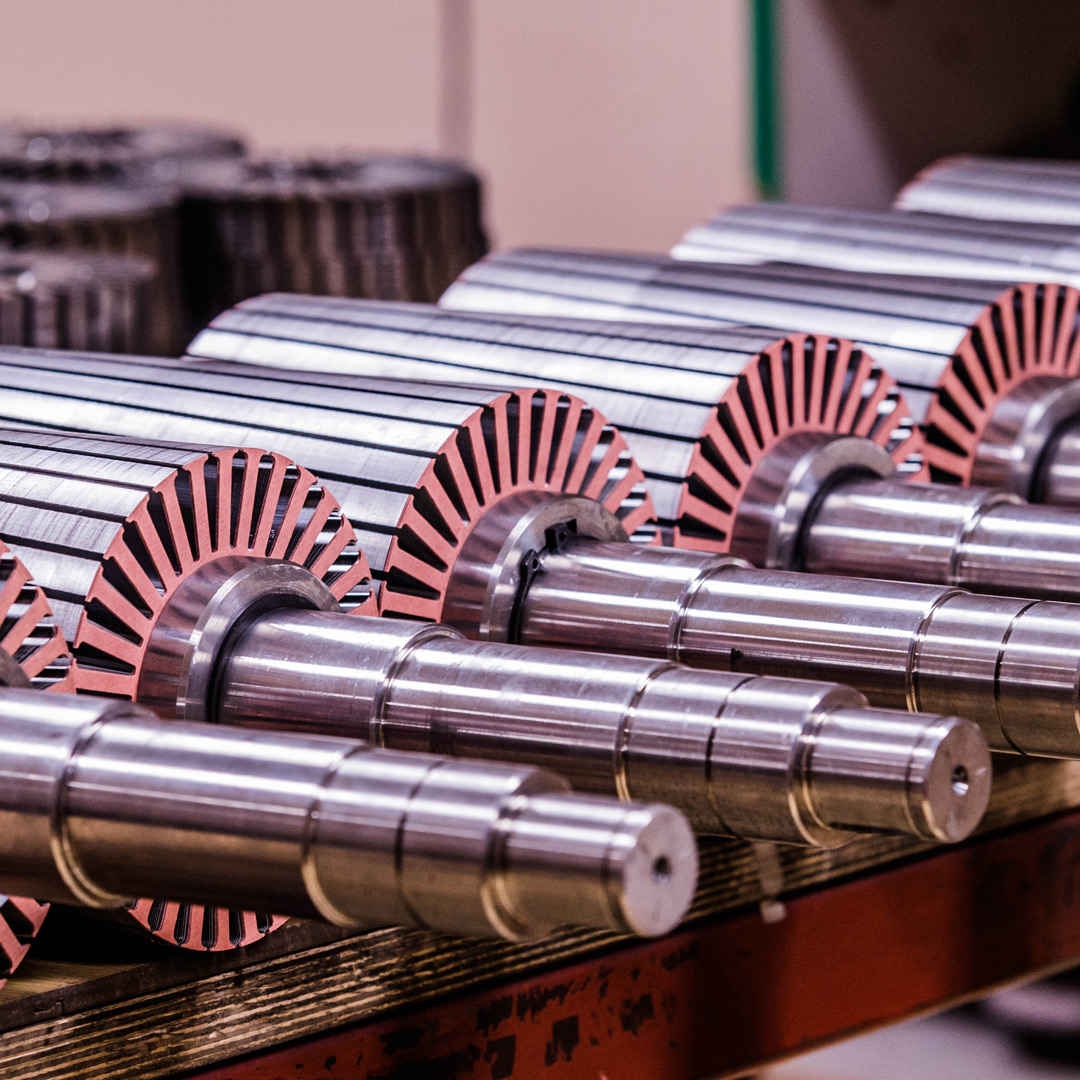

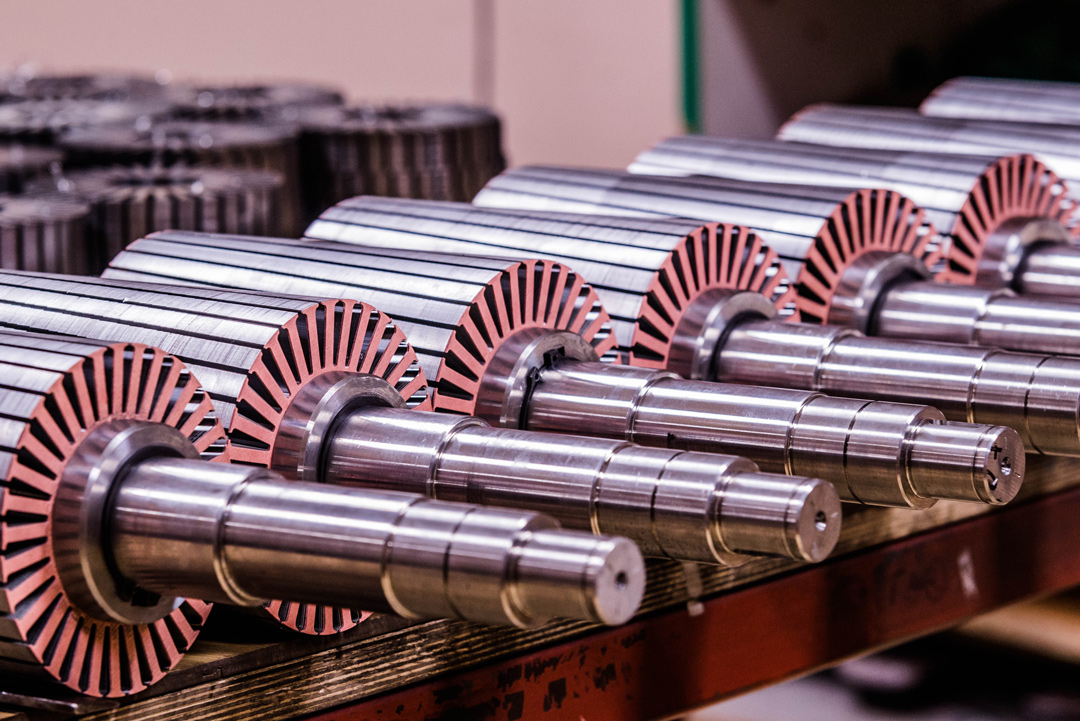

  • Ejes EV
OptiShaft Automated Shaft Measuring Device
Parámetros que mide
  • Angularidad
  • Ubicación axial
  • Desviación del centro
  • Concentricidad
  • Cilindricidad
  • Diámetro
  • Característica/Presencia del localizador
  • Planicidad
  • Longitud
  • Paralelismo
  • Perpendicularidad
  • Redondez
  • Runout
  • Rectitud
  • Taper
  • Posición verdadera
  • Anchura
OptiShaft Optical Gage - Quality Control
Características y ventajas
  • Innovadora óptica telecéntrica que permite una gran profundidad de
    campo con la mínima distorsión
  • Tecnología avanzada de detección de bordes que proporciona una resolución de subpíxeles para una mayor precisión y repetibilidad
  • Generación automática de puntos de datos y extracción sencilla de características
  • Tecnología avanzada de análisis de imágenes
  • Alta definición real de la visualización de la imagen de la pieza
  • Software opcional SmartProfile® para el análisis en 3D y GD&T avanzado
  • Utiliza el robusto software de informes GD&T para ejes de Adcole, que incorpora décadas de conocimiento de nuestras galgas táctiles líderes en el sector
  • Carga fácil: manejo del contrapunto con una sola mano
  • Cortina de luz incorporada para proteger al operador durante la medición automática
  • Kits de sujeción opcionales disponibles para las piezas que no tienen centros
  • Interfaz fácil de usar que facilita la integración rápida del sistema en una fábrica o sala de auditoría
    flujo de trabajo
