Resumen

El calibrador Adcole Modelo 1100-S está diseñado para proporcionar a los fabricantes avanzados un sistema preciso, fiable y orientado al valor para la planta de producción o el laboratorio de metrología. Diseñado con los mismos estándares exactos incorporados en cada uno de los modelos de medidores "Trusted Accuracy" de Adcole, el 1100-S ayuda a las organizaciones a mejorar calidad de las piezasreducir los desechos y aumentar eficiencia de fabricación.

El modelo 1100-S es ideal para medir características complejas en:

  • Cigüeñales
  • Árboles de levas
  • Ejes de rotor para vehículos eléctricos
  • Ejes excéntricos
  • Ejes de salida de la transmisión
  • Otras piezas cilíndricas

Descargar la ficha técnica del calibrador 1100-S

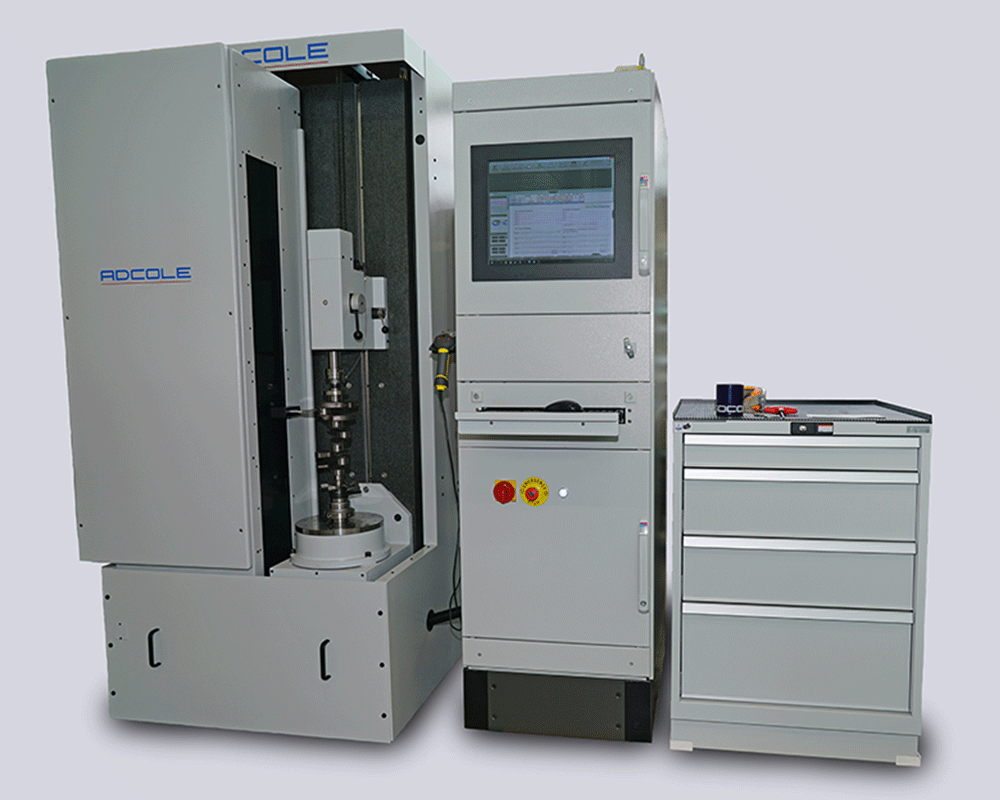

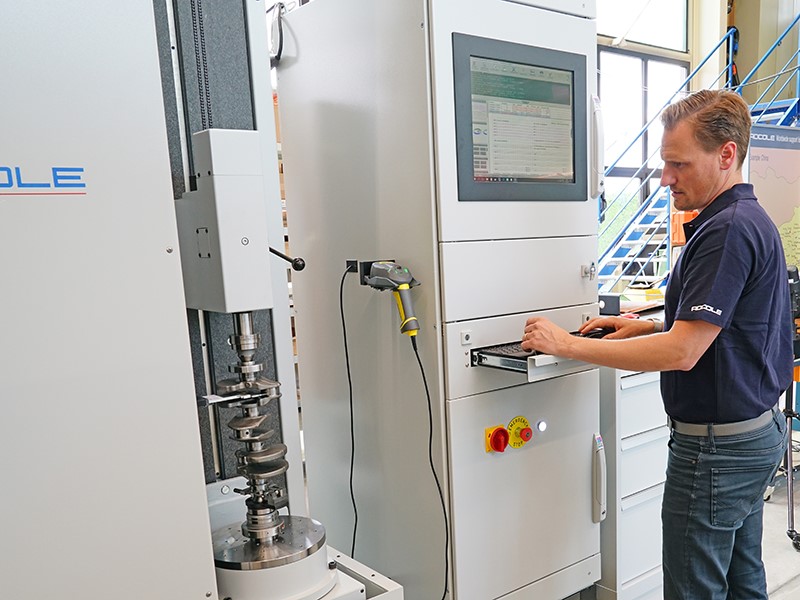

Adcole 1100-S Vertical CCMM Automated Gage
Industrias
  • Automóviles
  • Aeroespacial
  • Equipos diesel pesados
  • Industrial
  • Motor de locomotora y raíl
  • Marina
  • Generación de energía
  • Bombas
  • Robótica
  • Pequeños motores y electrodomésticos
  • Transporte/Camiones
  • Ejes EV
Adcole Gage Types
Tipo de medidor
  • Máquina de medición de cigüeñales y árboles de levas
  • Engranajes y ejes de transmisión
  • Calibrador de alta precisión
Adcole Components
Componentes que mide
  • Ejes
  • Árboles de levas
  • Árboles de levas y cigüeñales para motores diesel pesados
  • Árboles de levas deslizantes
  • Engranajes y ejes de transmisión
  • Pistones
  • Cilindros hidráulicos de precisión
  • Ejes y cilindros robóticos
  • Turbocompresores
  • Anillos para bombas hidráulicas
  • Ejes de equilibrio
  • Ejes excéntricos
Adcole Parameters
Parámetros que mide
  • Diámetro
  • Longitud
  • Perfil
  • Rectitud
  • Redondez (Circularidad)
  • Angularidad
  • Runout
  • Concentricidad
  • Planicidad
  • Cilindricidad
  • Perpendicularidad
  • Paralelismo
  • Posición verdadera
  • Chatter
  • Taper
  • Lanzamiento/Golpe de ariete
  • Desviación del centro
  • Error de elevación del lóbulo de la leva
1100-S Gage
Características y ventajas
  • La solución totalmente automatizada y con sólo pulsar un botón mide ejes de hasta 900 mm de longitud y hasta 225 kg (500 libras)

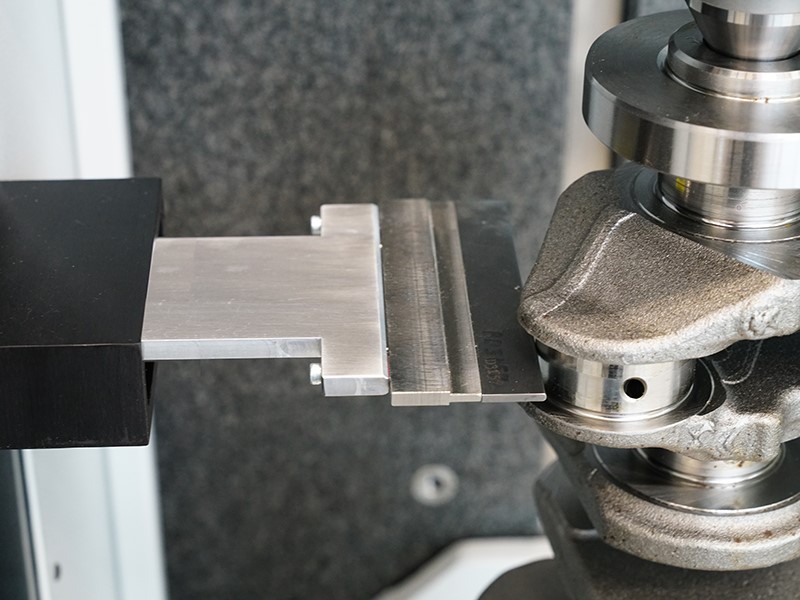

  • Funciona con un codificador lineal de escala de vidrio de alta precisión para un seguimiento óptimo de la posición del seguidor
  • Recoge 3.600 puntos de datos por revolución (cada 1/10 de grado), lo que resulta especialmente útil en el análisis de armónicos complejos y de parloteo
  • El pequeño tamaño del calibrador ahorra un valioso espacio en el suelo de producción
  • Husillo mecánico de rodamiento de bolas excepcionalmente duradero que proporciona una gran capacidad de carga de peso a la vez que se ajusta a las prestaciones de rodamiento de aire

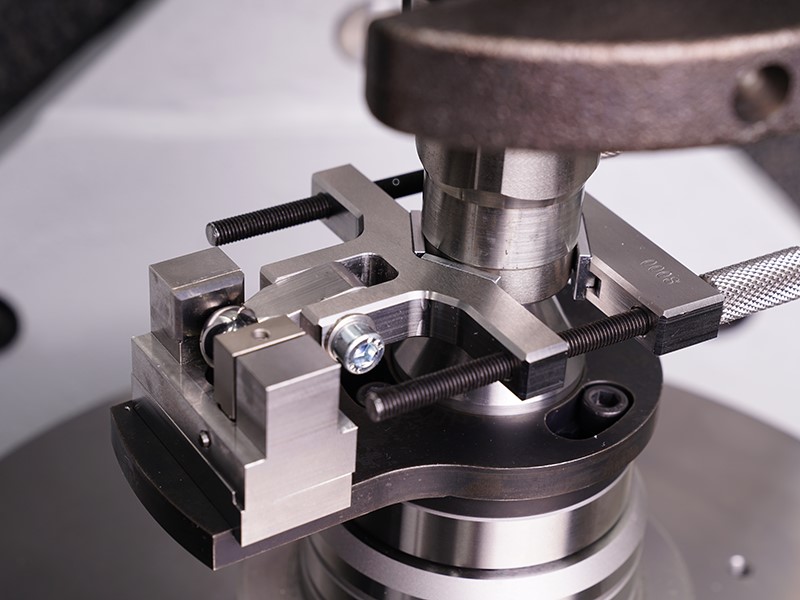

  • Se adapta a una amplia gama de longitudes de piezas con un contrapunto ajustable
  • Proporciona una representación numérica y gráfica
  • Permite a los fabricantes medir múltiples tipos de piezas y geometrías complejas mediante una plataforma de medición flexible
  • Incluye rutinas de diagnóstico para mejorar la facilidad de uso
  • El análisis de datos del software opcional Program Builder y 3D Color Map proporciona informes, incluyendo el resumen de la pieza, la programación de la pieza, los paquetes de inspección, las dimensiones, los valores calculados para los elementos
  • Cámara de medición cerrada opcional con puerta de fácil apertura con enclavamiento que garantiza un entorno de medición de calibres seguro y limpio
  • Escáner de código de barras opcional para la identificación de piezas
  • Elimina los errores de los operarios gracias a las pruebas con un solo botón, los informes de inspección concisos de pasa/no pasa y mucho más
  • Disponible con gabinete de control industrial de tambor o sellado
S A L E S

sales@adcole.com

S E R V I C O

service@adcole.com

G E N E R A L

info@adcole.com

C A L L

508 485 9100

Resumen

El modelo 1100 de Adcole es una máquina de alta precisión medición de la rugosidad de la superficie Medidor diseñado para inspeccionar árboles de levas, cigüeñales y otros componentes cilíndricos precisos. Este calibre de carga horizontal ofrece tiempos de medición de superficies muy rápidos y proporciona extremadamente preciso datos de medición de la pieza.

Con mediciones táctiles basadas en un palpador, el medidor es una solución integral de inspección de calidad. El Modelo 1000 incluye un robusto y autoportante superficie horizontal de granito placa con el cabezal, el contrapunto y el carro fijados.

Descargar la hoja de datos del calibrador 1000

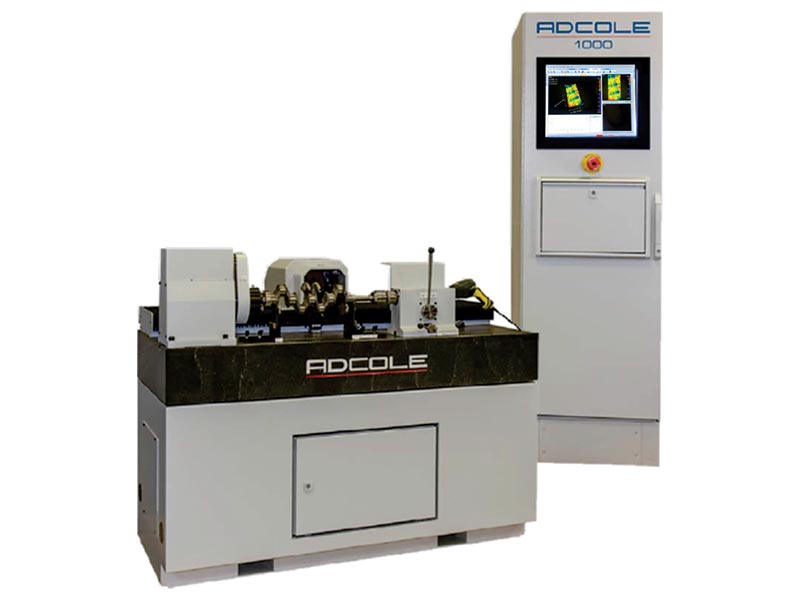

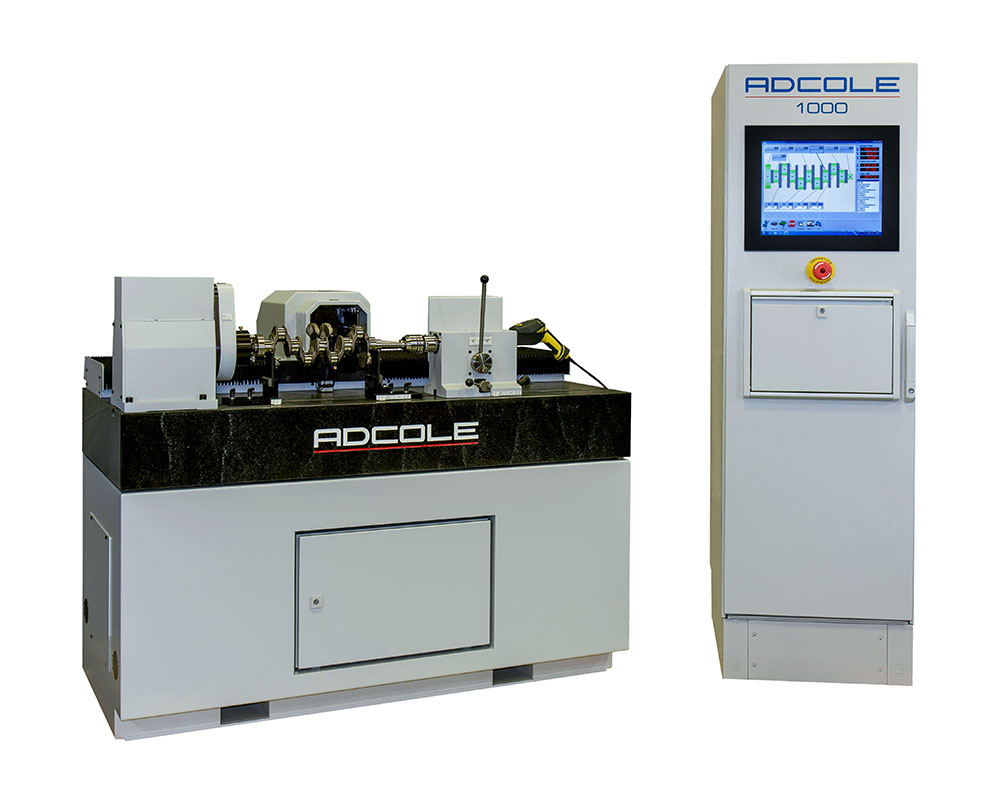

Adcole 1000 CCMM Automated Gauge
Adcole Industries
Industrias
  • Automóviles
  • Aeroespacial
  • Robótica
  • Pequeños motores y electrodomésticos
Adcole Gage Types
Tipo de medidor
  • Calibrador de alta precisión
  • Medidor de acabado superficial/rugosidad
  • Medidor de carga horizontal
Adcole Components
Componentes que mide
  • Cigüeñales
  • Árboles de levas
  • Árboles de levas deslizantes
  • Engranajes y ejes de transmisión
  • Cilindros hidráulicos de precisión
  • Ejes y cilindros robóticos
  • Ejes de equilibrio
  • Ejes excéntricos
  • Lóbulos de la bomba
Features Measured
Características que mide
  • Muñones de los cojinetes principales
  • Paredes laterales de la revista Pin
  • Diámetro del poste y de la brida
  • Diarios de varilla
  • Caras de empuje
  • Gorrones y lóbulos del árbol de levas
Adcole Parameters
Parámetros que mide
  • Rugosidad Media
  • Rugosidad RMS
  • Altura máxima del perfil
  • Profundidad máxima del perfil
  • Altura máxima del perfil
  • Avg. Altura máxima del perfil

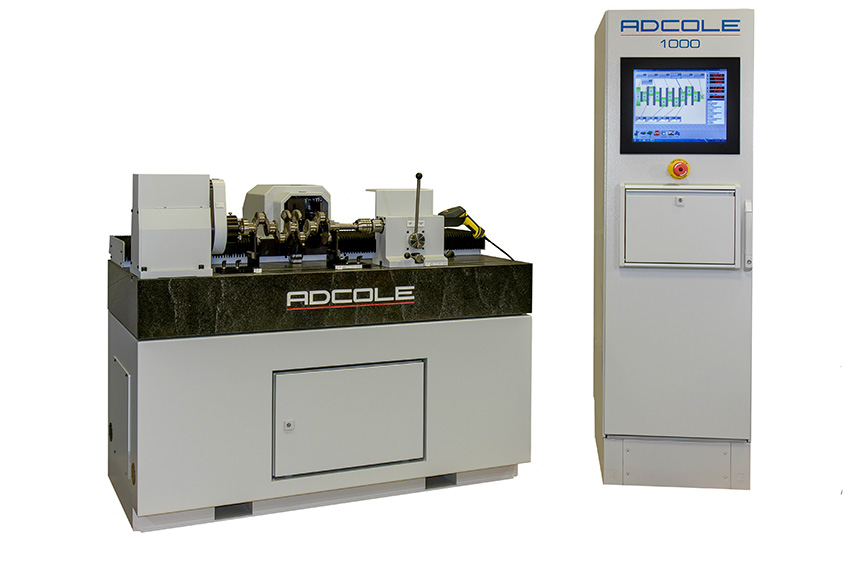

Adcole Model 1000: Surface Roughness Gage
Características y ventajas
  • El calibrador automatizado de pulsar un botón proporciona datos de piezas de alta densidad: 2.000 puntos de datos por mm
  • El modelo 1000 se asienta sobre soportes aislantes para eliminar las vibraciones
  • Consola de operador autónoma, sellada y climatizada, disponible tanto para entornos de taller como de laboratorio

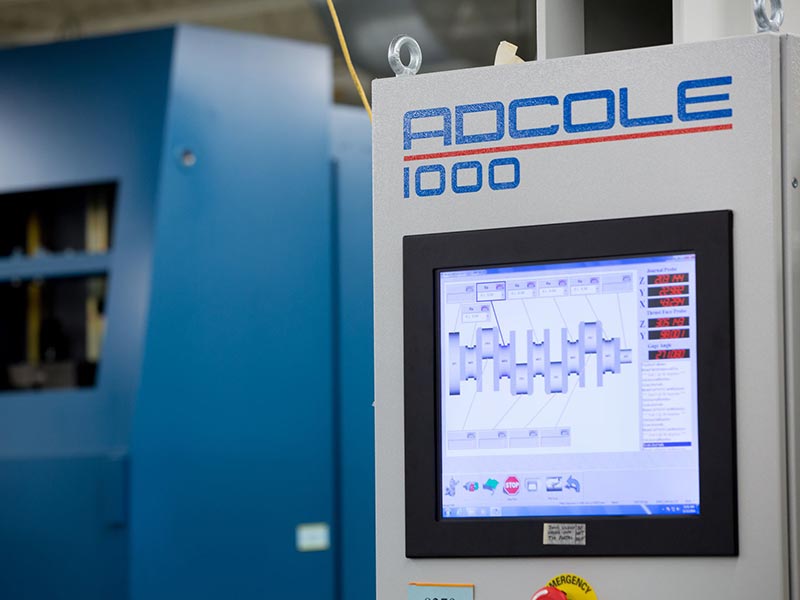

  • La interfaz basada en Windows ofrece flexibilidad y compatibilidad
  • Tiempos de ciclo rápidos para mejorar el rendimiento de la inspección de piezas
  • Los datos estadísticos pueden mantenerse para el control del proceso, o enviarse a un punto de recogida de datos SPC centralizado

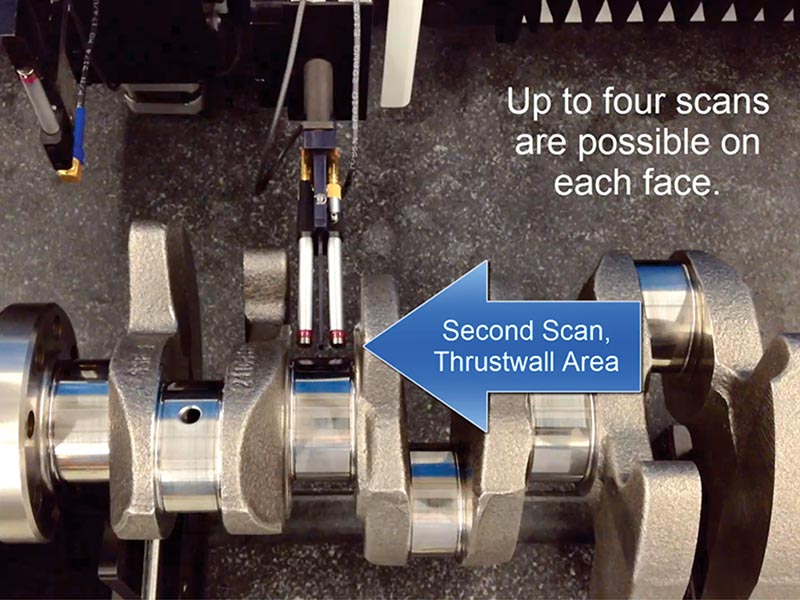

  • Las puntas de los palpadores se calibran y verifican con un patrón de varios parches
  • Sencillos programas de utilidad basados en menús para realizar cambios o configurar una nueva pieza
  • Interfaz de usuario y software fáciles de usar
