1100系列轴测量机
高性能
1100系列轴类测量仪包含1100-S与1100-GX两种型号。

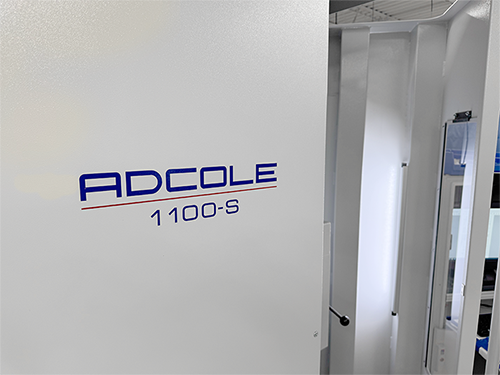

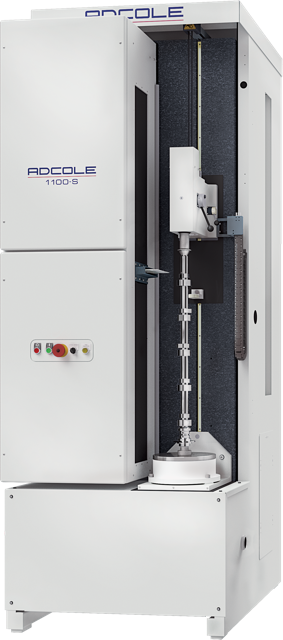

1100-S：高性能轴量规

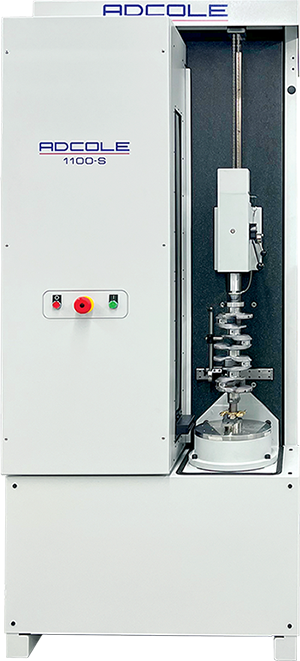

1100-S遵循Adcole所有”可信精度”量具的严苛标准打造，旨在帮助制造商提升零件质量、减少废品并提高生产效率。 该型号在911系列成熟技术基础上，通过重新设计物理结构适应更宽部件（如曲轴）：跟随滑块行程延长至最大198毫米（7.8英寸），摆动直径增至316毫米（12.4英寸）。
1100-S提供两种规格：
- 1米型，支持最大工件长度993毫米（39.1英寸）
- 1.5米型，支持最大工件长度1473毫米（58英寸）
规格
| 1100-S (1M) | 1100-S (1.5M) | |||||||
|---|---|---|---|---|---|---|---|---|
| 精度规格 | ||||||||
| 径向精度 i | ±0.5 µm | |||||||
| 径向分辨率 i | 0.1 µm | |||||||
| 轴向精度 | ±2.0 µm | |||||||
| 角分辨率 | <0.036 角秒 (<0.00001°) | |||||||
| 主轴总跳动 | <0.15 µm | |||||||
| 一般规格 | ||||||||
| 旋转轴 | 垂直 | |||||||
| 从动行程 | 198mm (7.8") | |||||||
| 摆动直径 | 316mm (12.4") | |||||||
| 零件重量最大值 | 225 kg (500 lb) | |||||||
| 部件长度最大值 ii | 993mm (39.1") | 1,473mm (58") | ||||||
| 基准量规尺寸 | ||||||||
| 量规高度 | 2,426mm (95.5") | 2,908mm (114.5") | ||||||
| 轨距 | 1,087mm (42.8") | |||||||
| 量规深度 | 1,264mm (49.8") | |||||||
| 标称重量 iii | 2,676 kg (5,900 lb) | 3,330 kg (7,340 lb) | ||||||
i 温度20±1℃，相对湿度40%-60%，压力86KPa-106KPa。
ii 最大工件长度为近似值。实际长度取决于中心夹具类型、工件中心孔配置、清除客户工件所需的TS行程量等因素
iii 重量不含附件及机柜
1100-GX：卓越性能轴规
若您的应用需要更严格的径向公差和增强功能，1100-GX是量具系列的全新升级之作。凭借双玻璃尺线性编码器，这款高精度测量设备可实现低至0.40微米的径向精度。其测量典型曲轴的平均耗时仅4分钟，兼具速度与精度。
1100-GX所有组件集成于紧凑机身，无需外部计算机柜，有效节省宝贵生产空间。为提升便利性与质量控制，该量具可选 配带通/不通LED指示灯的工件舱门 ，实现即时合格/不合格反馈。
1100-GX提供两种规格：
- 1米型，支持最大工件长度1067毫米（42英寸）
- 1.5米型，支持最大工件长度1575毫米（62英寸）
规格
| 1100-GX (1M) | 1100-GX (1.5M) | |||||||
|---|---|---|---|---|---|---|---|---|
| 精度规格 | ||||||||
| 径向精度 i | ±0.4 µm | |||||||
| 径向分辨率 i | 0.016 µm | |||||||
| 轴向精度 | ±2.0 µm | |||||||
| 角分辨率 | <0.036 角秒 (<0.00001°) | |||||||
| 主轴总跳动 | <0.1 µm | |||||||
| 一般规格 | ||||||||
| 旋转轴 | 垂直 | |||||||
| 从动行程 | 190mm (7.5") | |||||||
| 摆动直径 | 300mm (11.81”) | |||||||
| 零件重量最大值 | 340 kg (750 lb) | |||||||
| 部件长度最大值 ii | 1,067mm (42") | 1,575mm (62") | ||||||
| 基准量规尺寸 | ||||||||
| 量规高度 | 2,535mm (9.8") | 3,043mm (119.8") | ||||||
| 轨距 | 1,396mm (55") | |||||||
| 量规深度 | 1,720mm (67.7") | |||||||
| 标称重量 iii | 3,890 kg (8,575 lb) | 4,488 kg (9,895 lb) | ||||||
i 温度20±1℃，相对湿度40%-60%，压力86KPa-106KPa。
ii 最大工件长度为近似值。实际长度取决于中心夹具类型、工件中心孔配置、清除客户工件所需的TS行程量等因素
iii 重量不含附件及机柜
软件
量具内置软件通过缺陷追踪、性能指标分析及详细报告生成功能，助您在问题扩大前及时发现隐患。Adcole量具软件通过提供改进方向的洞察，助力企业维持最高标准并持续优化产品。
应用领域
测量质量对于确保产品符合规定标准并可靠运行至关重要。这些工具通常具备缺陷追踪、性能指标分析和详细报告生成功能。通过提供改进领域的洞察，Adcole量具软件助力您的组织维持最高标准并持续优化产品。
