表面光洁度与粗糙度测量仪

在评估最终质量及其对性能的整体影响时，常被忽视的是紧密配合或相互运动的轴部特征的表面光洁度或纹理。表面光洁度指制造过程（如磨削、车削或珩磨）留下的固有不规则性。

要准确评估表面光洁度，必须考量三大关键特性：纹理、波纹度和粗糙度——尤其在轴颈和推力面等关键部位。这些参数共同决定了加工表面的质地特征，对确保旋转部件的正常功能和使用寿命至关重要。

需注意区分表面光洁度与颤振现象。颤振是加工振动引发的规律性微小峰谷或波纹，虽可能出现在成品表面，但不属于表面光洁度测量范畴。

表面粗糙度轴类量具类型

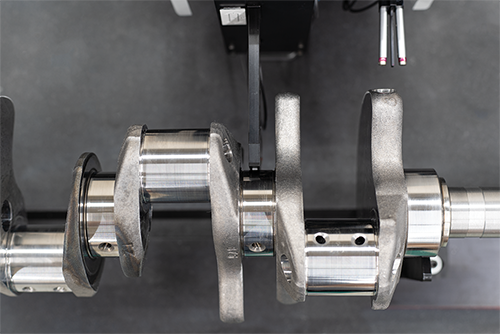

Adcole表面粗糙度测量仪专为检测凸轮轴、曲轴、齿轮、传动轴及其他精密加工圆柱部件而设计。其水平加载结构可实现快速表面测量循环，提供业界领先的零件检测精度。设备配备花岗岩基准板，集成主轴箱、尾座和滑架，确保在严苛环境下保持机械稳定性与可重复性能。

特点与优势

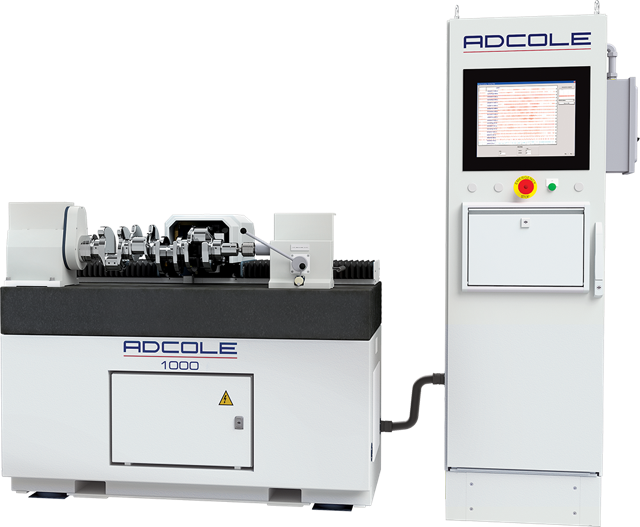

Model 1000自动化表面粗糙度轴类测量仪采用接触式测针计量技术，提供全面可靠的质量保障方案，垂直分辨率低于1纳米，横向分辨率达0.5微米。最大工件长度36英寸（915毫米），重量222磅（100千克），摆动直径6.7英寸（170毫米）。

Swipe to Scroll

	1000
精度规格
垂直分辨率	<1 nm
范围	40 µm
横向分辨率	0.5 µm
整体误差	<10% 典型行业零件公差
一般规格
旋转轴	水平
摆动直径	170mm (6.7")
零件重量最大值	100 kg (222 lb)
最大工件长度 ⁱ	915mm (36")
旋转速度	1 - 20 RPM
测量速度	1mm/s （可调）
技术规格
探针尖端半径	2、5 或 10 微米
探针力	0.7mN 至 1 mN 可选
探针抬升	自动 / 可编程
截止值	0.08 至 8.0 mm (0.003” 至 0.3”) 可配置
评估长度	4 mm （可调）
滤波器	2CR、高斯、稳健高斯
探针类型	2 μm, 5 μm, 10 μm 半径金刚石尖端，红宝石滑块感应式测头。 2 μm, 5 μm 半径穿透式滑块测头类型
基准量规尺寸
量规高度	1,575mm (62")
轨距	762mm (30")
量规深度	1,321mm (52")
量具重量	2,495 kg (5,500 lb)

Swipe to Scroll

i 最大工件长度为近似值。实际长度取决于中心夹具类型、工件中心孔配置、为避让客户工件所需的TS行程量等。

Swipe to Scroll

Swipe to Scroll

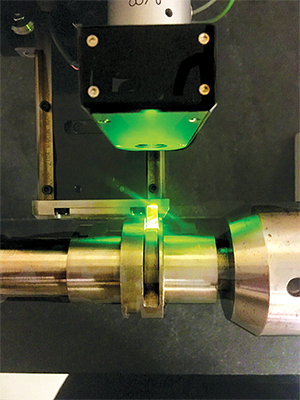

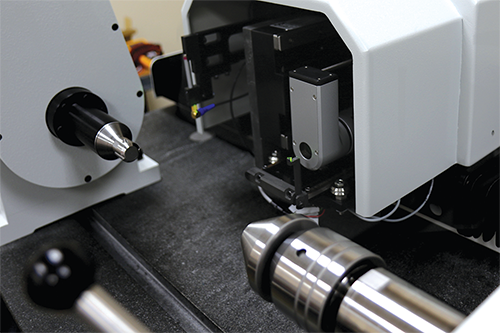

Adcole 1000-Z型号配备光学与接触式双测量头，实现高精度表面测量。其非接触式ZYGO©白光干涉探头，在标准Adcole 1000量具的钻石接触探头基础上扩展了测量能力。光学附件可精准测量沟槽底部、侧壁等难以触及特征的表面光洁度，分辨率小于1纳米。

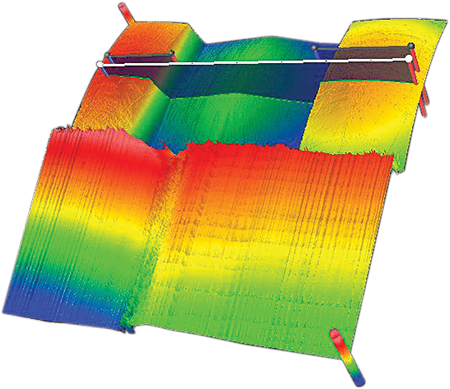

配备光学附件后，测量区域从单接触探针线扩展至3.3×3.3毫米的3D表面区域。这显著增加了采集的数据点数量，实现灵活全面的表面分析，并提升对零件质量的洞察力。

1000-Z量具通过量化表面粗糙度确保制造质量并检测潜在问题。这些测量在摩擦学领域至关重要——表面纹理（如粗糙度、波纹度和形状）直接影响摩擦、磨损及润滑性能。即使微小的地形变化也会改变部件在负载下的相互作用方式。

为降低成本，1000-Zs型号省略所有触觉功能，成为纯粹的ZYGO光学表面粗糙度测量仪。

Swipe to Scroll

Swipe to Scroll

i 最大工件长度为近似值。实际长度取决于中心夹具类型、工件中心孔配置、为避让客户工件所需的TS行程量等。
