911轴类测量机
灵活的计量测量仪
概述

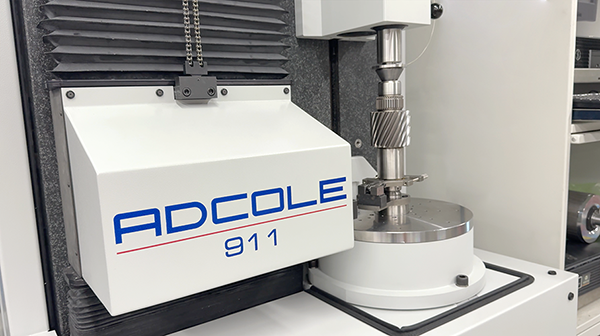

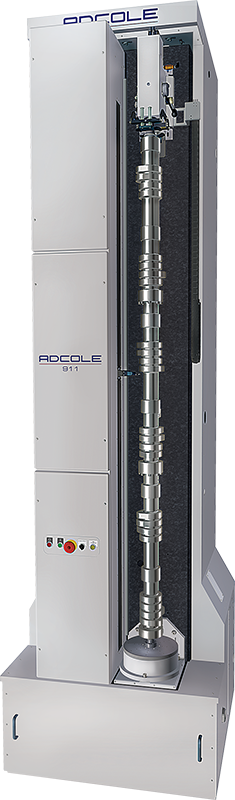

Adcole 911型作为精密轴类计量领域的黄金标准，四十余年来赢得全球制造商信赖。这款多功能半自动测量仪可对各类圆柱形部件实现亚微米级精度测量，涵盖 电动汽车转子驱动轴/输出轴、 平衡轴、 偏心轴、 凸轮轴、 传动轴等。
其坚固设计与先进测量能力使其同时适用于车间现场和计量实验室环境。凭借高分辨率数据采集、直观软件及灵活的零件处理能力，911型在汽车、航空航天及工业应用中确保结果始终如一且可靠。
优势与功能

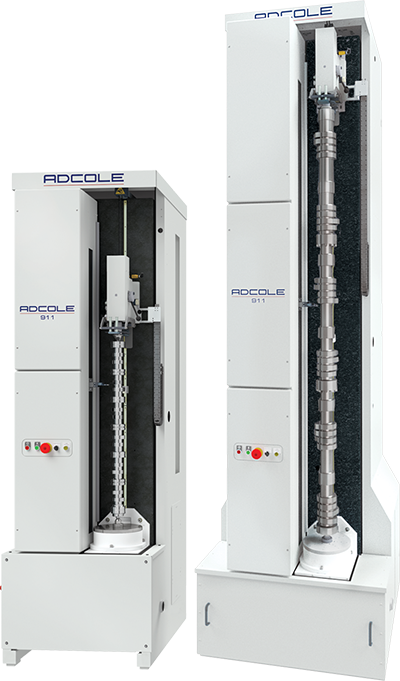

灵活的 911 系列轴规可适应各种轴尺寸和结构，提供 10 种型号以满足多样化的制造需求。在该系列中最紧凑的型号中，911-24 的最大长度容量为 583 毫米（23 英寸）。随着型号从 911-36、911-60、911-90 到 911-105 的递增，长度测量能力也逐步提升，每种型号均可支撑重量高达 341 公斤（750 磅）的工件。
对于宽度超过标准机架的轴，Adcole 提供宽体配置，可测量长度达 2,248 毫米（88.5 英寸）的轴。对于需要更大长度和承重能力，但又不想采用 1200-HC 那样大摆动直径的制造商，可以选择更大的 911 型号，这些型号可容纳长度达 4,572 毫米（180 英寸）、重量高达 680 公斤（1,500 磅）的轴。
除了精密测量外，Adcole 911 还专为多功能性和高效性而设计。自动测量程序通过在制造过程中尽早识别缺陷，有助于降低人工成本、提高产量并最大限度地减少废品。诸如用于凸轮侧壁误差测量的 CamTracker 以及 DiaMetric™ 随动头等先进选配功能，进一步提升了亚微米级精度，使 911 成为寻求维持严格公差、改善过程控制并持续交付高质量零部件的制造商的理想解决方案。
规格
| 911-24 | 911-36 | 911-36 WB | 911-60 | 911-60 WB | 911-90 | 911-90 WB | 911-105 | 911-130 | 911-180 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 精度规格s | ||||||||||
| 径向精度 i | ±0.5 µm | |||||||||
| 径向分辨率 i | 0.016 µm | |||||||||
| 角精度 | <0.1 角秒 (<0.0002º) | |||||||||
| 角分辨率 | <0.036 角秒 (<0.00001°) | |||||||||
| 一般规格 | ||||||||||
| 旋转轴 | 垂直 | |||||||||
| 从动行程 | 120mm (4.72”) | 120mm (4.72”) | 155mm (6.10”) | 120mm (4.72”) | 155mm (6.10”) | 120mm (4.72”) | 155mm (6.10”) | 120mm (4.72”) | 155mm (6.10”) | |
| 摆动直径 | 228mm (9”) | 228mm (9”) | 311mm (12.25”) | 228mm (9”) | 311mm (12.25”) | 228mm (9”) | 311mm (12.25”) | 228mm (9”) | 311mm (12.25”) | |
| 零件重量最大值 | 341 kg (750 lb) | 680 kg (1,500 lb) | ||||||||
| 部件长度最大值 ii | 583mm (23.0”) | 888mm (35.0”) | 993mm (39.1”) | 1,495mm (58.9”) | 1,473mm (58.0”) | 2,250mm (88.6”) | 2,248mm (88.5”) | 2,631mm (103.6”) | 3,302mm (130”) | 4,572mm (180”) |
| 基准量规尺寸 | ||||||||||
| 量规高度 | 2,004mm (80") | 2,229mm (90.5") | 2,426mm (95.5") | 2,908mm (114.5") | 3,556mm (140") | 3,937mm (155") | 4,426mm (174.3") | 5,715mm (225") | ||
| 轨距 | 887mm (34.9") | 1,087mm (42.8") | 938mm (36.94") | 1,087mm (42.8") | 1,146mm (45.1") | 1,280mm (50.4”) | 1,146mm (45.1") | 1,727mm (68") | ||
| 量规深度 | 1,195mm (47") | 1,264mm (49.8") | 1,195mm (47") | 1,260mm (49.6") | 1,195mm (47") | 1,308mm (51.5") | 1,195mm (47") | 1,946mm (76.6") | ||
| 标称重量 iii | 2,160 kg (4,760 lb) | 2,380 kg (5,250 lb) | 2,680 kg (5,900 lb) | 2,880 kg (6,350 lb) | 3,330 kg (7,340 lb) | 3,265 kg (7,200 lb) | 3,815 kg (8,410 lb) | 4,180 kg (9,220 lb) | 7,700 kg (17,000 lb) | 12,700 kg (28,000 lb) |
i 温度20±1℃，相对湿度40%-60%，压力86KPa-106KPa。
ii 最大工件长度为近似值。实际长度取决于中心夹具类型、工件中心孔配置、清除客户工件所需的TS行程量等因素
iii 重量不含附件及机柜
软件
量具内置软件通过缺陷追踪、性能指标分析及详细报告生成功能，助您在问题扩大前及时发现隐患。Adcole量具软件通过提供改进方向的洞察，助力企业维持最高标准并持续优化产品。
应用领域
测量质量对于确保产品符合规定标准并可靠运行至关重要。这些工具通常具备缺陷追踪、性能指标分析和详细报告生成功能。通过提供改进领域的洞察，Adcole量具软件助力您的组织维持最高标准并持续优化产品。
