1200系列轴测量仪

概述

在精密轴类计量领域，Adcole 1200系列树立了行业标杆。专为生产车间与计量实验室设计的 1200-LX、 1200-DH及1200-HC型号，为先进制造商提供卓越的精度、可靠性、重复性和价值。

1200系列真正区别于传统接触式量具之处在于其采用激光干涉测量技术——该技术利用光波干涉原理实现超精密微位移检测。凭借这项先进方法，1200系列可实现0.25微米的径向测量公差，相比：

精度较Adcole 911和1100-S等单线性玻璃尺量具提升约50%
精度较1100-GX等双玻璃尺系统提升约37%

在每个亚微米都至关重要的高精度应用领域，Adcole 1200系列为制造商赢得竞争优势。

激光干涉测量技术

Adcole 1200量具采用激光干涉技术，并非直接测量零件表面，而是追踪机床移动部件的精确位置。该系统整合四条激光路径——一条用于滑台轴向定位，三条用于触觉跟随探针的径向定位——确保卓越的精度与重复性。每个干涉仪将激光束分拆为两路：一路照射固定基准镜，另一路照射安装于滑架或探针的移动镜。当移动镜位移时，两束光重新结合形成干涉图案，使系统能以亚微米级精度（通常优于0.05微米）计算位移量。

1200系列量具采用专有大型反射镜，其精密研磨反射面搭载于低热膨胀基板上，即使在极端制造环境中仍能保持精度。激光干涉仪与反射镜架构确保所有测量基于实时位置数据，实现业界领先的精度与可追溯性。对于高性能部件而言，这种精度尤为关键——最微小的偏差都可能影响功能性。

1200系列包含三种型号：1200-LX终极性能型、1200-HC高容量型及1200-DH双头高吞吐量轴类测量仪

1200-LX：终极性能轴量规

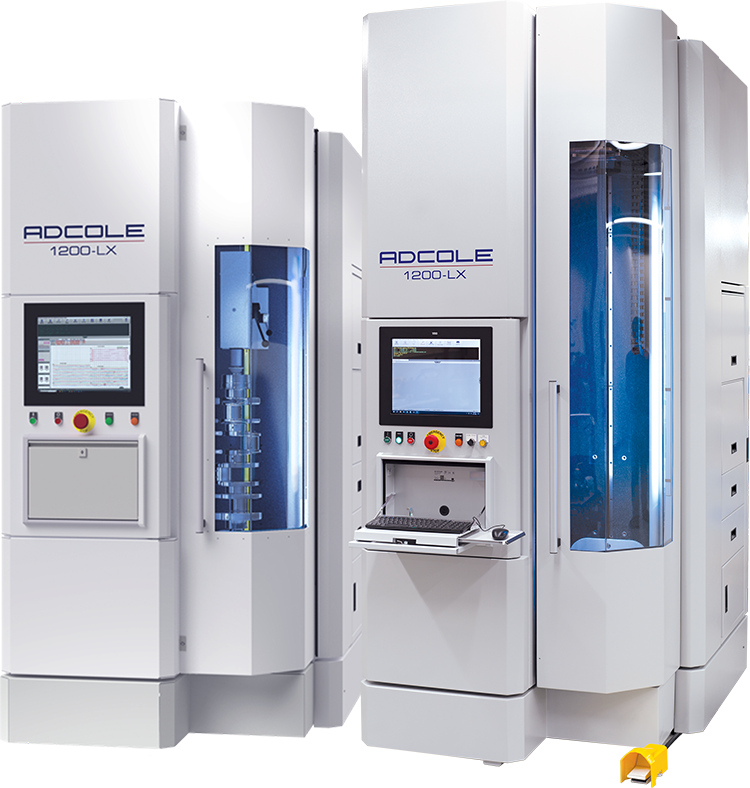

“Adcole 1200-LX是一款高性能轴类计量仪，以紧凑一体化设计实现卓越精度。该设备通过将所有测量组件、数据处理系统、控制系统、夹具及打印机集成于精简机身，有效节省宝贵生产空间，特别适用于高吞吐量制造环境。

针对洁净测量环境需求，1200-LX提供可选配的易开式旋转门，该门可封闭测量舱室，并配备通/不通LED指示灯，有效减少污染并即时反馈零件合格状态。设备还配备旋转铰链式控制面板，提升操作员的人体工学体验与操作便捷性。

1200-LX可承载高达240千克（750磅）的工件，提供两种配置：1米型号适用于长度不超过1000毫米（39.4英寸）的轴类工件，1.5米型号适用于长度不超过1500毫米（59.1英寸）的轴类工件。该设备支持300毫米（11.81英寸）的宽裕摆动直径和190毫米（7.5英寸）的随动滑块行程，确保在各种轴几何形状中实现多功能性。”

规格

Swipe to Scroll

	1200-LX (1M)	1200-LX (1.5M)
精度规格
径向精度 ⁱ	±0.25 µm
径向分辨率 ⁱ	0.005 µm
轴向精度	±1.0 µm
角分辨率	<0.036 角秒 (<0.00001°)
主轴总跳动	<0.1 µm
一般规格
旋转速度	1 to 20 RPM (最高 30 RPM)
从动行程	190mm (7.5")
摆动直径	300mm (11.81")
零件重量最大值	340 kg (750 lb)
部件长度最大值 ⁱⁱ	1,000mm (39.4")	1,500mm (59.1")
小车速度	2,286mm (90") / 分钟
基准量规尺寸
量规高度	2,535mm (99.8")	3,043mm (119.8")
轨距	1,396mm (55")
量规深度	1,720mm (67.7")
标称重量 ⁱⁱⁱ	3,986 kg (8,787 lb)	4,700 kg (10,362 lb)

Swipe to Scroll

i 温度20±1℃，相对湿度40%-60%，压力86KPa-106KPa。
ii 最大工件长度为近似值。实际长度取决于中心夹具类型、工件中心孔配置、清除客户工件所需的TS行程量等因素
iii 重量不含附加组件

1200-HC：高容量轴量规

针对更高容量需求，1200-HC型在保持1200-LX同款可靠激光干涉仪技术的基础上，提供卓越精度与重复性，摆动直径扩大52-86%。 1200-HC提供五种型号以适应不同轴长和重量，可测量长度达4,572毫米（180英寸）、重量达1,814千克（4,000磅）的轴件。具体型号信息请参阅规格说明。

规格

Swipe to Scroll

	1200-HC (60")	1200-HC (80")	1200-HC (105")	1200-HC (130")	1200-HC (180")
精度规格
径向精度 ⁱ	±0.4 µm			±0.5 µm
径向分辨率 ⁱ	0.005 µm
轴向精度	±1.0 µm
角分辨率	<0.036 角秒 (<0.00001°)
主轴总跳动	<0.25 µm
一般规格
旋转速度	20 RPM
从动行程	270mm (10.63")			330mm (13")
摆动直径	457mm (18”)			558mm (22")
零件重量最大值	1,360 kg (3,000 lb)			1,814 kg (4,000 lb)
部件长度最大值 ⁱⁱ	1,524mm (60")	2,062mm (81.2")	2,671 mm (105.2")	3,302mm (130")	4,572mm (180")
基准量规尺寸
量规高度	2,692mm (106")	3,163mm (124.5")	3,772mm (148.5")	4,426mm (174.3")	5,715mm (225")
轨距	2,446mm (96.3")			2,756mm (108.5")	2,954mm (116.3")
量规深度	1,529mm (60.2")			1,621mm (63.8")	1,946mm (76.6")
标称重量 ⁱⁱⁱ	3,630 kg (8,000 lb)	5,900 kg (13,000 lb)	7,044 kg (15,530 lb)	11,110 kg (24,500 lb)	19,050 kg (42,000 lb)

Swipe to Scroll

i 温度20±1℃，相对湿度40%-60%，压力86KPa-106KPa。
ii 最大工件长度为近似值。实际长度取决于中心夹具类型、工件中心孔配置、清除客户工件所需的TS行程量等因素
iii 重量不含附件及机柜

1200-DH：双头高吞吐量轴规

作为Adcole旗舰1200系列产品线的重要成员，1200-DH专为追求速度与精度的制造商设计，配备双激光干涉仪系统实现行业领先的测量精度。双头设计显著缩短循环时间，助您提升产量而不影响质量。

凭借自动化就绪功能（包括机器人装载），1200-DH可实现100%在线检测，确保每件零件均符合标准，同时保持生产线高效运转。提供多种尺寸规格，支持长达1520毫米（59.8英寸）、重达1360公斤（3000磅）的工件，灵活应对各类组件检测需求。

规格

Swipe to Scroll

	1200-DH (38")	1200-DH (60")
精度规格
径向精度 ⁱ	±0.25 µm
径向分辨率 ⁱ	0.005 µm
轴向精度	±1.0 µm / 100mm
角分辨率	<0.036 角秒 (<0.00001°)
主轴总跳动	<0.1 µm
一般规格
最大旋转速度	1 to 20 RPM (最高 30 RPM)
从动行程	190mm (7.5")
摆动直径	302mm (11.88")
零件重量最大值	340 kg (750 lb)
P部件长度最大值 ⁱⁱ	965mm (38")	1,520mm (59.8")
基准量规尺寸
量规高度	2,348mm (92.4")	2,889mm (113.8")
轨距	2,682mm (105.6")
量规深度	1,270mm (50")
标称重量 ⁱⁱⁱ	4,310 kg (9,500 lb)	5,896 kg (13,000 lb)
