轴测量系统专用高级直线度软件

概述

Adcole的材料堆积与高级直线度软件是一款精密的线性扫描数据分析解决方案，专用于检测轴颈轴承扫描图中前缘或后缘的材料堆积现象（通常称为”材料堆积”）。此类堆积通常发生在标准直线度计算区域之外，可能揭示磨削砂轮崩裂等潜在制造缺陷。

该软件支持多种曲轴轴颈线性轨迹测量方法：最基础方案是从下径向切口扫描至上径向切口；替代方案利用轴颈侧面位置定义实际测量长度；最新方案允许用户设定超出径向切口间距的扫描长度。这种扩展扫描功能无需测量轴颈端面即可分析更广阔的表面区域，从而缩短检测周期。

通过延长线性扫描范围，工程师可识别轴颈边缘附近的潜在制造问题。该软件支持用户指定线性扫描缩减方法，并定义用于材料堆积分析的两个边缘段等参数。此功能对检测可能导致轴颈边缘材料过度堆积的轮齿磨损尤为有效。

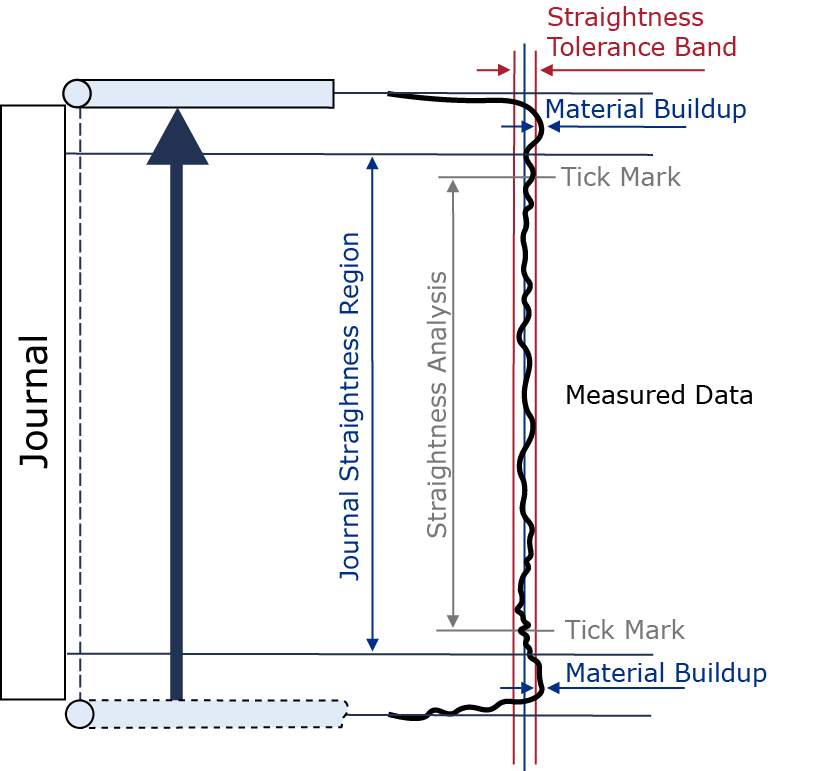

该软件将线性扫描数据划分为多个区域。中心区域用于分析直线度、凹度和凸度，而端部区域则用于评估最大和最小误差。这种端部区域分析对于识别材料堆积至关重要，因为这些区域的最大偏差通常表明存在多余材料。

Adcole的材料堆积与高级直线度软件为制造商提供了一款强力工具，可提升质量控制水平、优化生产流程并缩短检测时间，同时深入剖析轴颈表面状况。

软件功能

材料堆积与高级直线度软件赋予操作员多种专业扫描方法选择，可精确测定材料堆积值，包括：

基础线性扫描法
基于侧面位置的线性扫描
采用替代扫描长度的线性扫描
凸度规格法

优势

Adcole的滑动窗口技术为制造商和工程师提供了精准定位凸轮轴与曲轴局部问题的利器。通过定义零件的特定段落（即””窗口””），用户可按英寸或毫米间隔分析数据，检测该区域内的峰峰值误差。这种聚焦分析对识别细微制造缺陷尤为有效，例如砂轮损耗或刀具不一致等问题，这些缺陷在全长扫描中可能无法显现。对于复杂曲轴设计，可通过连续滑动窗口定位多个小段落中的最大误差，为诊断生产问题提供高精度解决方案。
