Adcole 3D彩色图软件助力汽车制造商发现缺陷
在生产后期发现制造缺陷会给质量控制带来高昂成本。为帮助汽车及机械制造商快速识别传统几何缺陷报告和图表中不易察觉的缺陷、公差偏差和不符合项，Adcole开发了3D彩色图谱软件。
3D彩色图谱作为一款强大的尖端分析工具，为Adcole 911系列、1100系列、1200系列及1300系列轴类测量仪提供了全新的圆度、轮廓误差、尺寸误差、跳动偏差及完整棘轮噪声分析评估方法。
该工具能深入剖析制造过程中的挑战，例如磨削、抛光、气孔、材料堆积或形状缺陷等问题。
3D彩色图谱与Adcole测量仪器的集成实现无缝衔接。该软件可安装于Adcole测量仪器或独立PC工作站。通过行业标准Adcole测量设备采集的1/10º高精度数据，可在3D彩色图谱中秒级完成显示与解读。这使测量设备用户能全新洞察制造与质量问题，包括潜在的磨削缺陷、抛光瑕疵、气孔缺陷、材料堆积或形状异常。
借助3D Color Map软件，制造商可分析评估圆度、轮廓误差及尺寸误差，同时执行跳动偏差检测与完整的棘轮分析。

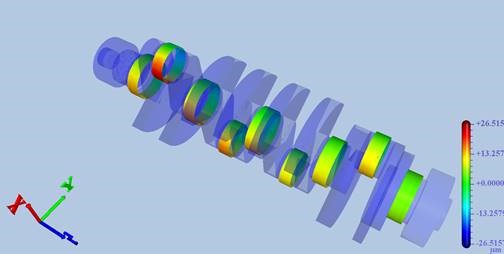

3D彩色图谱的用户界面对于使用过通用CAD/CAM软件的人士而言十分熟悉，同时对新手也同样易于操作。屏幕通过高速行业标准OpenGL图形渲染引擎，呈现客户零件的高分辨率阴影3D图像。只需简单点击拖拽鼠标，即可动态旋转、移动或放大零件的3D图像。测量结果与零件透明度均可动态调整，并支持特征或特征组的多种视角切换。该软件提供海量分析定制选项，可分离圆度、径向误差与偏心误差，并修复隐藏缺陷。分析结果可生成易于理解的报告，包含零件概要、尺寸参数及选定部件元素的计算测量参数。
3D彩色图谱支持海量分析定制选项，可分离圆度、径向及偏心误差，并修复隐藏问题。甚至振纹也能以3D形式呈现。
新版测量软件需满足以下配置要求：运行32/64位Windows 7及以上操作系统，配备2.6 GHz英特尔i5处理器及4 GB内存，或具备集成OpenGL支持的等效显卡（如英特尔HD显卡），屏幕分辨率不低于1280×1024。
