线性轮廓测量软件：线性凸度、凹度和桶形测量
Adcole LLC
GD&T 基础定义了线轮廓如下：
线轮廓描述了特征中任何线周围的公差区，通常为曲线形状。线轮廓是可应用于任何线性公差的二维公差范围。如果在表面上标注，例如零件上的半径——线轮廓将指定该截面与真实曲线半径之间的允许偏差范围。线轮廓在表面任意点取截面，并在轮廓两侧设置公差区。线轮廓标注可通过全周引线设置，或指定具体范围（见示例）。 – GD&T 基础知识
Adcole 深知线性轮廓测量对生产精密部件的先进制造商至关重要。因此，Adcole 提供线性轮廓测量软件——一款工具，使工程师能够以易于理解的格式获取线性凸度、线性凹度和线性桶形偏差测量值。
Adcole 的线性轮廓测量软件可将轴颈或凸轮的线性扫描结果与已知半径进行比较。该半径基于名义值设定。输出结果包括最大正偏差、最大负偏差及峰谷偏差。软件支持将测量轮廓与名义轮廓绘制在公差带内，并显示轮廓误差与公差带。

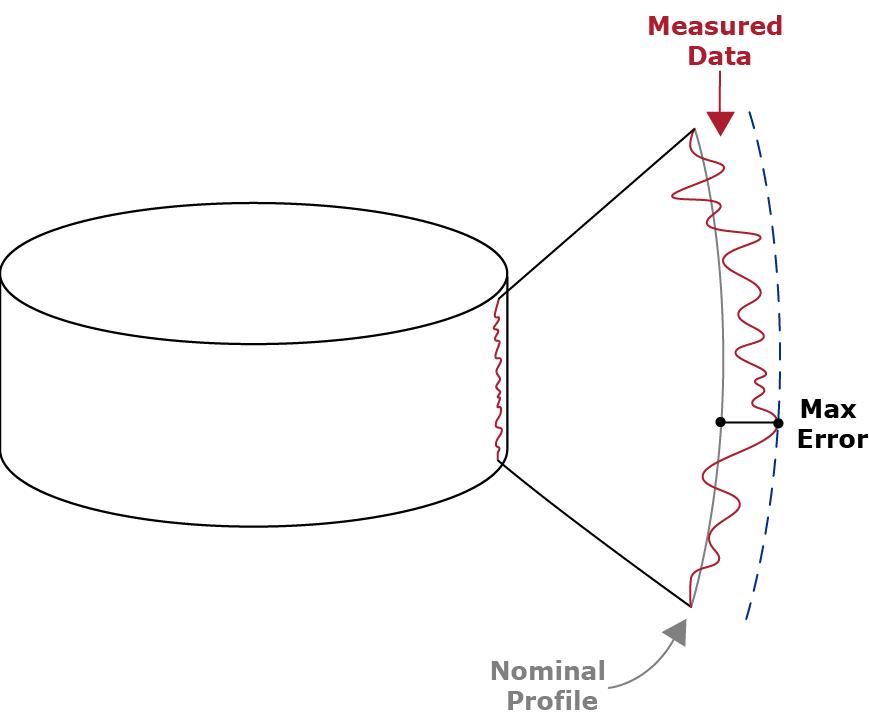

线性轮廓测量软件允许绘制测量轮廓与公差带的公差带，以及轮廓误差与公差带。
线性凸度测量基于确定线性扫描数据相对于通过线性扫描端点绘制的直线的最大正值。如果用于分析直线度的线性数据未使用全扫描数据，则直线通过待分析数据的端点绘制。
线性凹度测量基于确定线性扫描数据相对于通过线性扫描端点绘制的直线的最小值。如果用于分析直线度的线性数据未使用全扫描数据，则直线通过待分析数据的端点。该值的结果可以是正值或负值。
线性轮廓测量软件旨在映射相对于已知或指定轮廓半径的线性轮廓误差。该功能提供总轮廓误差，以及最大正值和最大负值数据点轮廓误差。线性轮廓功能使用户能够以数值和图形形式绘制/查看轮廓和轮廓误差。图形输出显示轮廓以正确形状和预定轴向高度进行磨削——线性轮廓正确对齐。通过这种方式，制造商可以证明其磨削工艺正确且符合规格。

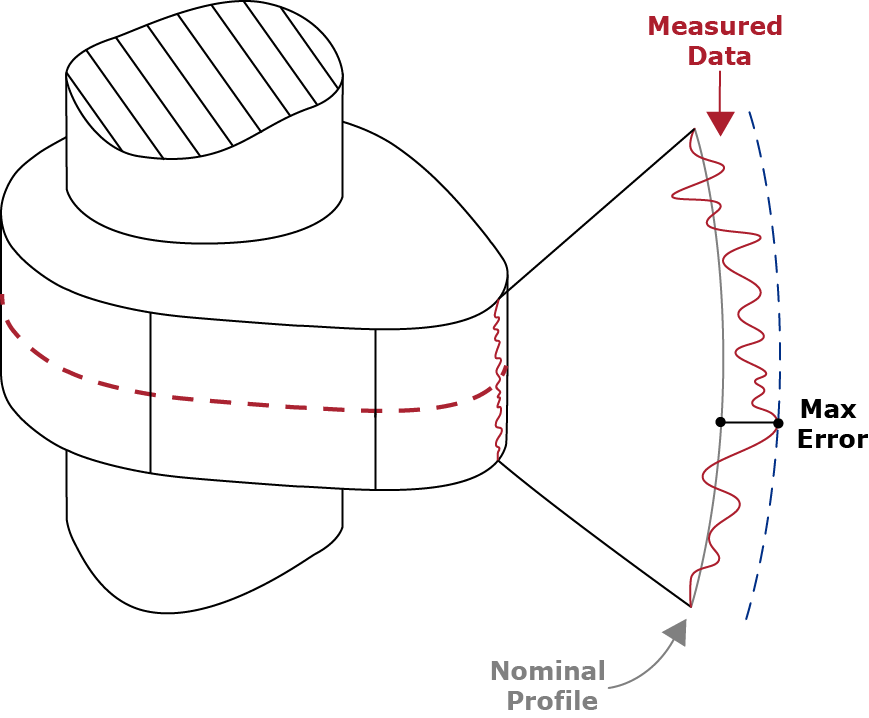

线性轮廓测量软件允许绘制测量轮廓与公差带的标称轮廓，以及轮廓误差与公差带。
线性桶形测量基于确定线性数据中心点相对于通过线性扫描端点所绘直线的值。若用于分析直线度的线性数据未采用全扫描数据，则直线通过待分析数据的端点。
该值的结果可以是正值或负值。线性桶形与线性凸度不同，它仅比较线性扫描中心点与通过端点的直线的值。
线性轮廓测量软件解决方案以易于理解的格式提供线性凸度和线性凹度测量。该工具为高价值、难以制造的组件提供关于细粒度测量细节的强大洞察。此外，软件提供数值和图形输出形式的线性轮廓信息。最后，该工具提供完整的数据和分析，使工程师能够进行根本原因分析并优化组织制造流程。
制造商选择线性轮廓测量软件是因为其为制造商提供的强大功能。这些功能包括将轴颈或叶轮的线性扫描结果与已知半径进行比较的能力。该工具提供输出数据，包括测量轮廓与公差带的绘图，以及轮廓误差与公差带。该解决方案基于公差信息指定高价值组件的半径。此外，线性轮廓测量软件能够对测量数据与公差线性半径进行精确比较，即使在极小段落中亦然。
