材料堆积与高级直线度软件
Adcole
Adcole材料堆积与高级直线度软件 是先进的线性扫描数据分析解决方案。该软件用于检测扫描前缘或后缘的任何”材料堆积”现象。材料堆积通常出现在直线度计算范围之外的区域。
材料堆积与高级直线度软件支持工程师采用特定方法测定材料堆积值：
- 基础线性扫描法
- 基于侧面的线性扫描法
- 基于替代扫描长度的线性扫描法
- 桶形偏差规格

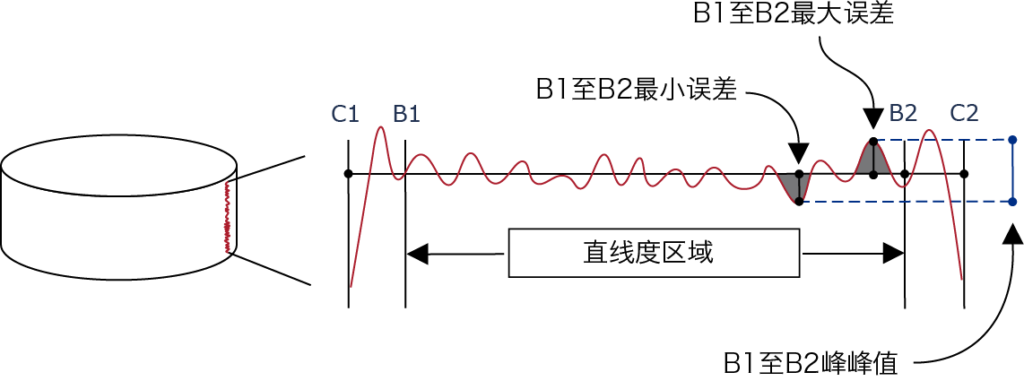

材料堆积与高级直线度软件用于检测扫描件前缘或后缘的”材料堆积”现象。
制造商常困惑于曲轴轴颈为何在部件前缘或后缘出现材料堆积现象。由于这是非常具体的制造问题，获取可靠的数据往往令人沮丧。正因如此，材料堆积与高级直线度软件成为解决此难题的强大工具。 该软件支持用户分析线性扫描数据，并将其分解为分段区域。定义的中心区域可进行直线度、凹度、凸度及桶形变形分析；端部区域则可分析最大/最小误差。端部分析对解决堆积问题至关重要——线性扫描端部的最大误差值正是检测并记录材料直线度问题的关键位置。

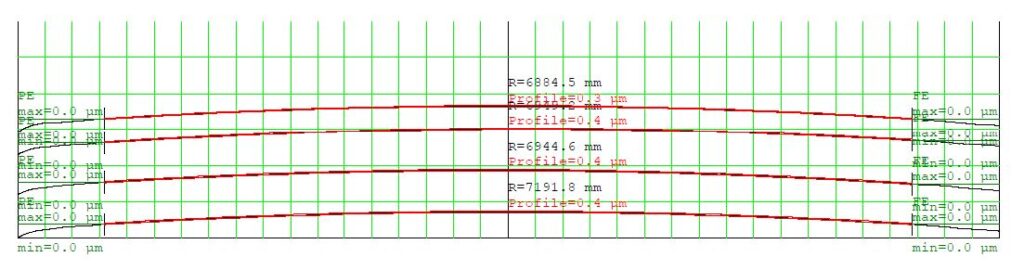

线性扫描测量

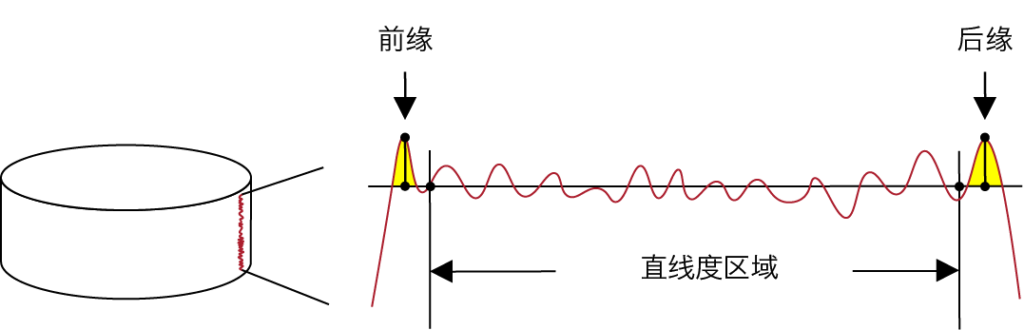

通过扩展线性扫描测量与分析功能，工程师可精准定位轴颈边缘附近的制造缺陷。特别是堆积物分析功能，能帮助制造商判断是否存在砂轮失效现象——该现象将导致轴颈边缘出现”堆积物”。Adcole软件解决方案提供线性扫描缩减方法的定制化选项，用于确定直线度分析区域及其他参数，包括用于堆积物检测的两个边缘段。
堆积物与直线度软件支持用户分析线性扫描数据，并将其分解为分段区域。可对定义的中心区域进行直线度、凹度、凸度及桶形变形分析。
材料堆积与高级直线度软件可测量以下参数:
- 桶形变形
- 凹陷度
- 凸起度
- 区域最大误差
- 区域最小误差
- 轮廓误差
- 直线度
材料堆积与直线度软件可采用多种测量方法，对曲轴轴颈上的一个或多个线性轨迹进行测量。基本方法是从轴颈下径向切口至上径向切口进行测量。另一种方法则是测量轴颈的侧面位置，再根据轴颈实际长度进行线性测量。 近期，Adcole开发了一项可选功能，采用替代扫描长度测量法进行材料堆积与直线度检测。该功能允许用户设置大于上下径向切口间距的扫描长度，同时提供测量轴颈更大比例表面的选项，无需测量端面（从而节省检测周期）。
该Adcole软件解决方案可指定线性扫描缩减方法，用于确定直线度计算区域及其他参数，包括两处用于测量材料堆积的边缘区域。
用户反馈称该软件能发现超出直线度计算范围的堆积物，并采取纠正措施。 该方案提供三种测量方法，为材料堆积与直线度提供最精确的专项测量数据。制造商可分析划分为分段区域的线性扫描数据，工程师可定义曲轴中心区域并对其进行直线度、凹度、凸度及桶形变形分析。
增量直线度
根据几何尺寸与公差定义，直线度具有两种截然不同的功能，取决于其具体表述方式。在常规形式（即表面直线度）中，该术语指控制表面或特征某处线形形状的公差。而轴线直线度则是控制零件轴线允许曲率的公差，通常需结合最大材料条件进行限定。
材料堆积与高级直线度软件的增量直线度功能，使制造商能够定义零件的窗口或分段区域，并以英寸或毫米为间隔获取该区域的数据。该功能极为强大，因为该软件能够检测零件指定小段落上的最大峰峰值误差。
增量直线度数据对制造商至关重要，因为它为确定制造问题根源提供了宝贵数据来源。这些问题包括砂轮损坏、工具故障，或与零件制造所用设备及工具相关的其他复杂情况。
灵活的测量方法
该软件提供灵活的测量方法，可深入分析数据以定位材料堆积发生位置及其根本原因。其直观的检测手段能识别扫描前缘或后缘的材料堆积现象，助力制造商优化高价值制造工艺。最后，材料堆积与直线度软件是解决材料堆积及直线度问题的有效方案。
