光学轴测量仪
Adcole OptiShaft系统是专为严苛车间环境设计的高精度光学轴测量仪。该系列以耐用可靠著称，提供三种基础配置——S60、S100和S135，对应60mm、100mm及135mm的视场尺寸。
OptiShaft配备先进同轴光学系统与准直LED光源，有效消除畸变并提供卓越成像清晰度，实现关键尺寸精准测量。S100和S135型号采用花岗岩基座增强刚性与抗振性能，确保工业环境中稳定运行。光学组件在闲置时可自动缩回工作台下方，提供额外保护。

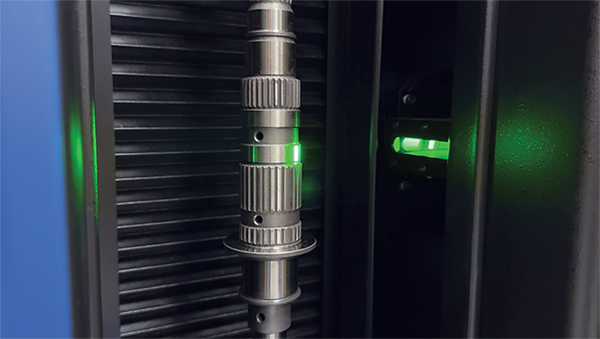

该系统兼具高速与高精度特性，可对直径达135毫米、长度达1200毫米的轴件进行高速轴向与旋转光学测量。直观的软件界面支持快速操作员培训和简化编程，确保高效可重复的测量结果。亚像素级边缘检测技术保障高精度测量，实景显示功能则提供零件特征的真实视觉呈现，而非模拟渲染效果。

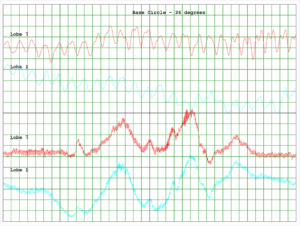

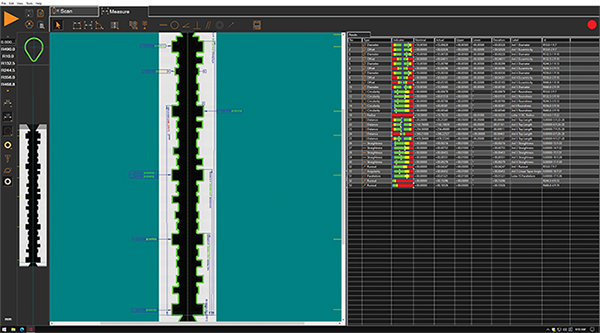

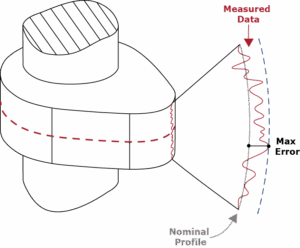

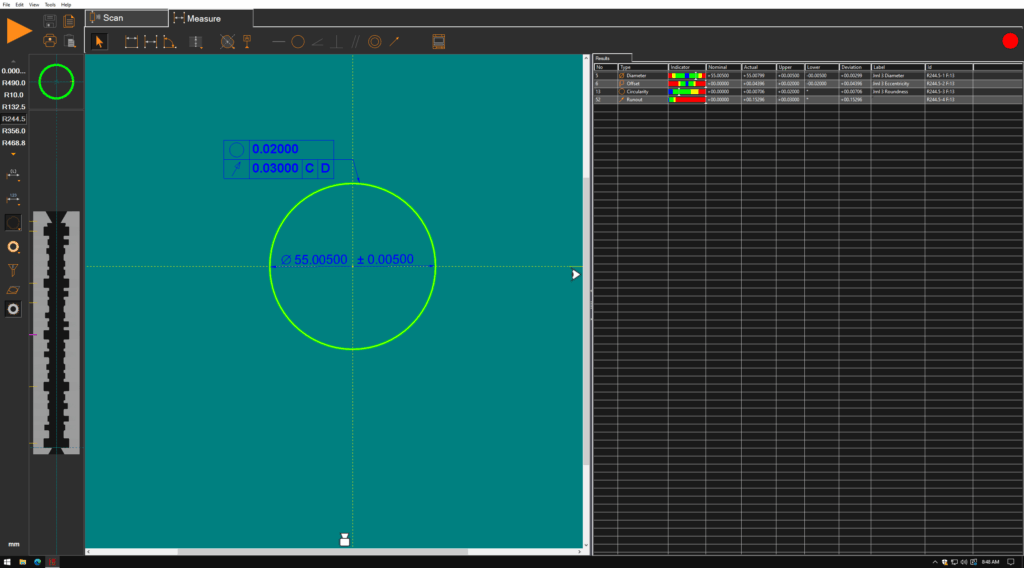

强大的图像分析软件通过简化特征提取与尺寸分析进一步提升易用性，使OptiShaft成为现代制造质量控制不可或缺的工具。
优势与功能
与Adcole在线式接触式测量仪类似，OptiShaft系统可与机械臂零件装载完美配合。该系统支持DXF CAD模型编程，并可选配Smartprofile®软件实现高级3D分析与几何尺寸与公差（GD&T）检测。OptiShaft采用便捷的单手尾架操作设计，可升级为电动上尾架以辅助操作员或实现零件装载自动化。 另备有适用于无心件的夹具套件。
- 自动生成数据点与简易特征提取
- 卓越的图像分析软件实现特征提取与测量
- 内置光幕保障操作安全
- 用户友好界面，轻松融入工厂或检测室工作流程
触觉式与光学式量具的选择需基于应用场景与生产需求。当精度要求更高时，Adcole可能推荐触觉式量具；若速度与成本考量更重要，则建议选用光学式量具。通过全面的咨询流程，我们将为您指引最优的量测解决方案，助力实现轴类计量目标。
规格
| S60 / 03 | S100 / 06 | S100 / 08 | S100 / 10 | S100 / 12 | S135 / 10 | S135 / 12 | |
|---|---|---|---|---|---|---|---|
| 测量能力与机器尺寸 i | |||||||
| 垂直测量范围 | 300mm | 600mm | 800mm | 1,000mm | 1,200mm | 1,000mm | 1,200mm |
| 直径测量范围最大 | 60mm | 100mm | 135mm | ||||
| 最大零件直径 | 170mm | 175mm | |||||
| 部件长度最大值 | 300mm | 600mm | 800mm | 1,000mm | 1,200mm | 1,000mm | 1,200mm |
| 机器尺寸 ii | 525mm x 745mm x 975mm | 850mm x 1,055mm x 1,870mm | 850mm x 1,055mm x 2,200mm | ||||
| 额定主轴负载 | 20 kg | 80 kg | 120 kg | ||||
| 系统性能 | |||||||
| 垂直旋转速度 | 100mm / sec | ||||||
| 旋转扫描速度 | 60 RPM | ||||||
| 垂直刻度分辨率 | 0.1 μm | ||||||
| 视频边缘分辨率 | 0.5 μm | ||||||
| 旋转刻度分辨率 | 0.001º | ||||||
| 电动螺旋角调节 | ±12.5º | N/A | |||||
| 精度 iii | |||||||
| 直径测量 | 1.0 + D/200 μm | 1.8 + D/100 μm | |||||
| 直径重复性 | 0.5 μm | 1.0 μm | |||||
| 长度测量 | 3.0 + L/200 μm | 3.0 + L/150 μm | |||||
| 长度重复性 | 1.2 μm | 2.0 μm | |||||
| 额定环境与设施 | |||||||
| 电源要求 | 100-120 VAC or 200-240 VAC, 50/60 Hz, 1-Phase, 650 W | ||||||
| 压缩空气要求 | N/A | 气压：0.4 MPa; 最小流量：175 l/min; 空气质量 ISO 8573-1:2010 4.3.4 级 | |||||
| S安全操作环境 | 15-30ºC, 无凝结 | ||||||
| 额定环境温度 | 18-22ºC，湿度30-80%，15 Hz以下振动 <0.001g或更优 | ||||||
i 标准中心间距
ii 不包含可选工作站
iii 其中 D、L = 测量长度（单位：毫米）。适用于热稳定性系统在恒温环境中。最大温度变化速率：1ºC/小时。最大垂直温度梯度：1ºC/米。

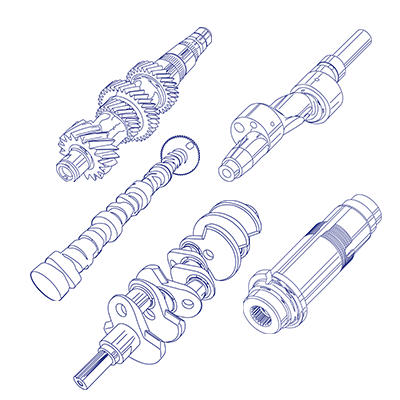

应用领域
测量质量对于确保产品符合规定标准并可靠运行至关重要。这些工具通常具备缺陷追踪、性能指标分析和详细报告生成功能。通过提供改进领域的洞察，Adcole量具软件助力您的组织维持最高标准并持续优化产品。
产品展示
