Medidores de eixo da série 1100

Visão geral

Os medidores da série 1100 da Adcole são máquinas de medição por coordenadas cilíndricas (CCMMs) de alta precisão, projetadas para inspecionar componentes rotativos críticos, como virabrequins, pistões, eixos de rotores de veículos elétricos e outras peças cilíndricas. Os testados e comprovados gages de eixo de auditoria vertical de alto desempenho podem medir muitos parâmetros de GD&T com teste de um botão para eliminar erros do operador e fornecer relatórios concisos de inspeção de aprovação/reprovação.

Esses gages são altamente confiáveis e permitem que os fabricantes meçam vários tipos de peças e geometrias complexas usando uma plataforma de gage flexível e nosso eixo de rolamento de esferas mecânico sempre excepcionalmente durável.

Os medidores de metrologia de eixo da série 1100 são fornecidos em dois modelos, o 1100-S e o 1100-GX.

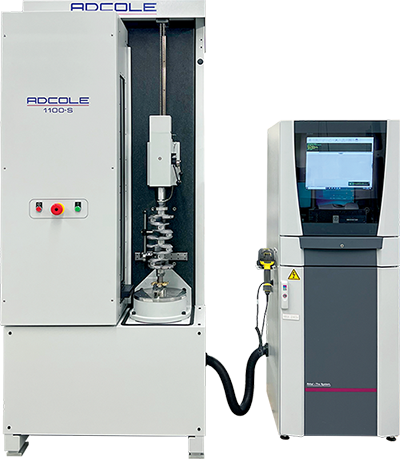

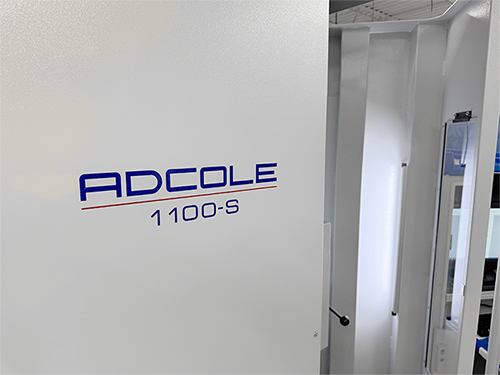

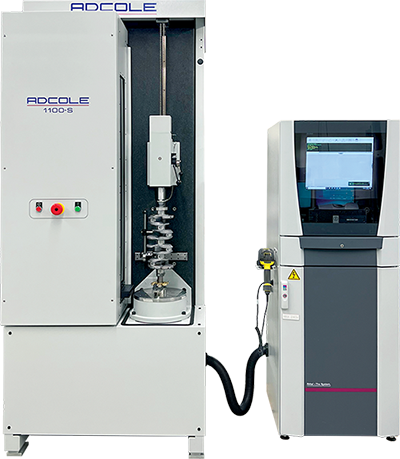

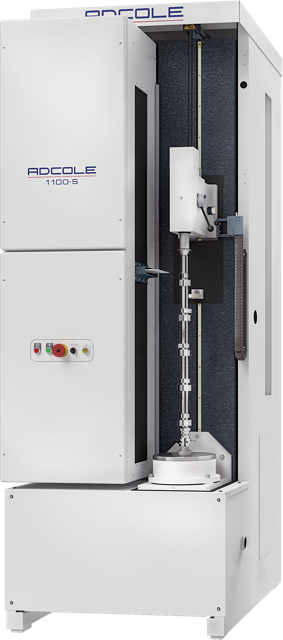

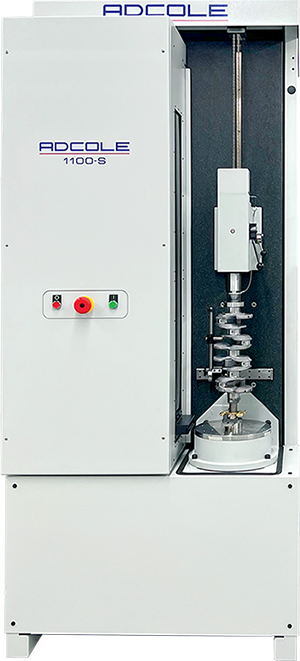

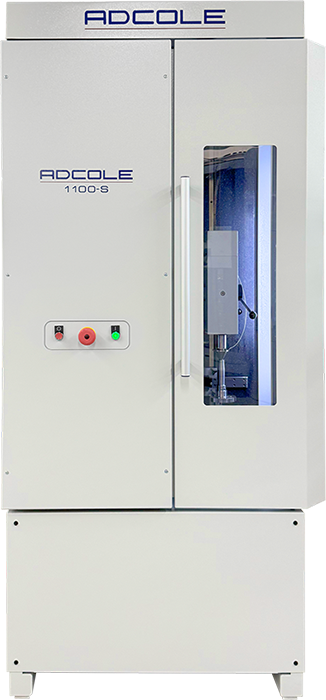

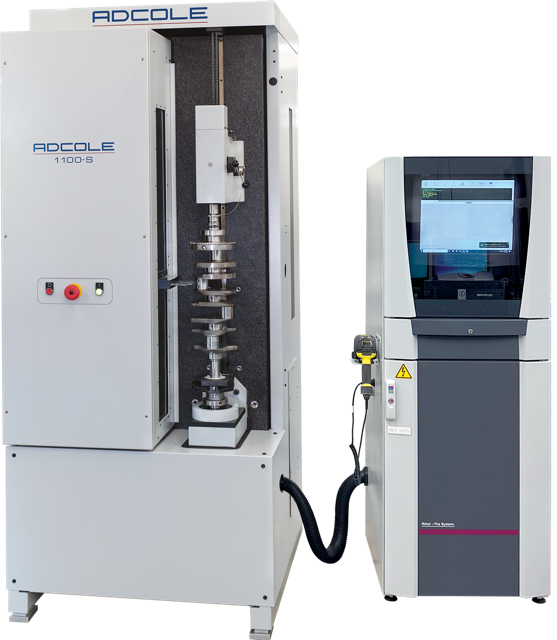

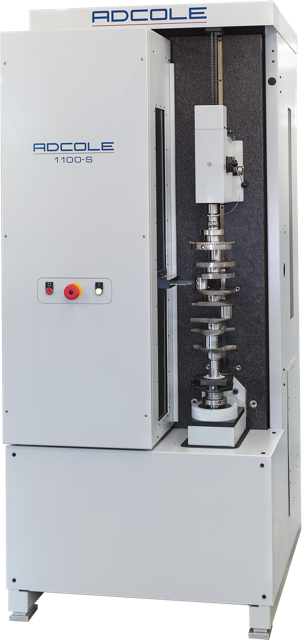

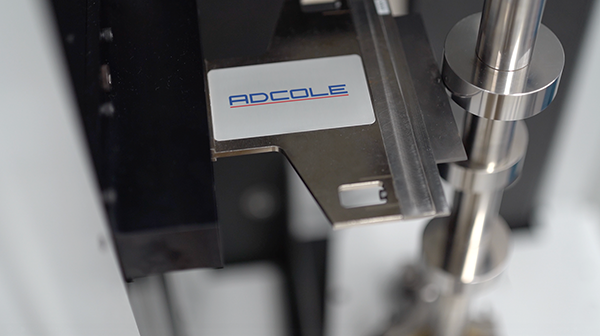

1100-S: Medidor de eixo de alto desempenho

Construído de acordo com os mesmos padrões exigentes que definem todos os medidores de “Precisão Confiável” da Adcole, o 1100-S foi projetado para ajudar os fabricantes a melhorar a qualidade das peças, reduzir o desperdício e aumentar a eficiência da produção. Esse modelo se baseia nos recursos comprovados da série 911, com uma estrutura física reprojetada que acomoda componentes mais largos, como virabrequins, ampliando o curso do carro seguidor para um máximo de 198 mm (7,8 polegadas) e aumentando o diâmetro de giro para 316 mm (12,4 polegadas).

O 1100-S está disponível em dois tamanhos:

1 metro, suportando comprimentos de peça de até 993 mm (39,1 polegadas)
1,5 metro, suportando comprimentos de peça de até 1473 mm (58 polegadas)

Especificações

Swipe to Scroll

	1100-S (1M)	1100-S (1,5M)
Especificações de precisão
Precisão radial ⁱ	±0,5 µm
Resolução radial ⁱ	0,1 µm
Precisão axial	±2,0 µm
Resolução angular	<0,036 arco segundo (<0,00001°)
Deslocamento total do fuso	<0,15 µm
Especificações gerais
Eixo de rotação	Vertical
Curso do seguidor	198mm (7,8")
Diâmetro do giro	316mm (12,4")
Peso da peça máx.	225 kg (500 lb)
Comprimento da peça Max. ⁱⁱ	993mm (39,1")	1.473mm (58")
Dimensões do medidor de base
Altura do medidor	2.426mm (95,5")	2.908mm (114,5")
Largura da bitola	1.087mm (42,8")
Profundidade do medidor	1.264mm (49,8")
Peso do medidor ⁱⁱⁱ	2.676 kg (5.900 lb)	3.330 kg (7.340 lb)

Swipe to Scroll

i Temperatura 20±1 C°, Umidade relativa 40%-60%, Pressão 86KPa-106KPa.
ii O comprimento máximo da peça é aproximado. O comprimento real depende do estilo da ferramenta central, da configuração do furo central da peça, da quantidade de deslocamento da TS necessária para liberar a peça do cliente, etc.
iii O peso não inclui complementos ou gabinete

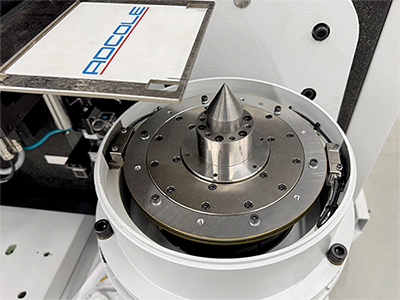

1100-GX: Medidor de eixo de desempenho superior

Se sua aplicação exige tolerâncias radiais mais rígidas e funcionalidade aprimorada, o 1100-GX é a próxima evolução em nossa linha de medidores. Projetado para medições de alta precisão, o 1100-GX atinge precisão radial de até 0,40 µm, graças a seus codificadores lineares duplos em escala de vidro. Ele pode medir um virabrequim típico em uma média de apenas 4 minutos, proporcionando velocidade e precisão.

Todos os componentes do 1100-GX são integrados em uma única unidade compacta, eliminando a necessidade de um gabinete de computador externo e conservando o valioso espaço de produção. Para maior comodidade e controle de qualidade, o medidor também oferece uma portaopcional para o compartimento da peça, equipada com indicadores LED Go/No-Go para fornecer feedback imediato de aprovação/reprovação.

O 1100-GX está disponível em dois tamanhos:

1 metro, que suporta comprimentos de peças de até 1067 mm (42 polegadas)
1,5 metro, suportando comprimentos de peça de até 1575 mm (62 polegadas)

Especificações

Swipe to Scroll

	1100-GX (1M)	1100-GX (1,5M)
Especificações de precisão
Precisão radialⁱ	±0,4 µm
Resolução radialⁱ	0,016 µm
Precisão axial	±2,0 µm
Resolução angular	<0,036 arco segundo (<0,00001°)
Deslocamento total do fuso	<0,1 µm
Especificações gerais
Eixo de rotação	Vertical
Curso do seguidor	190mm (7,5")
Diâmetro do giro	300mm (11,81”)
Peso da peça máx.	340 kg (750 lb)
Comprimento da peça Max. ⁱⁱ	1.067mm (42")	1.575mm (62")
Dimensões do medidor de base
Altura do medidor	2.535mm (9,8")	3.043mm (119,8")
Largura da bitola	1.396mm (55")
Profundidade do medidor	1.720mm (67,7")
Peso do medidor ⁱⁱⁱ	3.890 kg (8.575 lb)	4.488 kg (9.895 lb)

Swipe to Scroll

Software

A medição da qualidade é essencial para garantir que os produtos atendam aos padrões especificados e tenham um desempenho confiável

O software dos nossos gages ajuda a encontrar problemas antes que se tornem um problema, com recursos para rastrear defeitos, analisar métricas de desempenho e gerar relatórios detalhados. Ao fornecer percepções sobre as áreas de melhoria, o software de medição da Adcole ajuda sua organização a manter os mais altos padrões e a aprimorar continuamente seus produtos.

Aplicações

A medição da qualidade é essencial para garantir que os produtos atendam aos padrões especificados e tenham um desempenho confiável. Essas ferramentas geralmente incluem recursos para rastrear defeitos, analisar métricas de desempenho e gerar relatórios detalhados. Ao fornecer percepções sobre as áreas de melhoria, o software de medição da Adcole ajuda sua organização a manter os mais altos padrões e a aprimorar continuamente seus produtos.

Engenharia abrangente e suporte técnico

Nossa equipe de engenheiros dedicados está pronta para ajudá-lo com qualquer necessidade relacionada ao seu medidor de metrologia de eixo Adcole. Oferecemos suporte técnico global, treinamento, atualizações para seu gage e recertificação de gage. Entre em contato conosco hoje mesmo para agendar seu serviço com um de nossos engenheiros de serviço de campo.
