Gages de medição de eixos da série 1300

Visão geral

A série 1300 da Adcole representa uma solução de alta velocidade para medição de eixos de alta precisão em ambientes de fabricação exigentes. Projetados normalmente para ambientes de produção com inspeção 100% em linha para atender aos rigorosos padrões de qualidade de setores como transporte, aeroespacial e produção de veículos elétricos (EV), esses medidores oferecem velocidade, flexibilidade e precisão excepcionais. Ideal para peças que exigem tolerâncias geométricas rígidas, os medidores da série 1300 garantem que cada componente atenda às especificações exatas.

O que distingue os medidores da série 1300 da Adcole de outros sistemas de medição de eixos é o seu design horizontal, que permite o carregamento robótico em linha perfeito para uma integração eficiente em linhas de produção automatizadas. Além disso, o uso de vários seguidores personalizáveis – variando de 2 a 28, dependendo do modelo e da complexidade do eixo – aumenta significativamente o rendimento da medição sem comprometer a precisão. Cada sonda de seguidor captura 3.600 pontos de dados por rotação (0,1º) com uma resolução angular de 0,00001º e uma precisão radial de 0,50 µm. Essa combinação de velocidade, precisão e configurabilidade torna a Série 1300 ideal para ambientes de fabricação de alto volume e alta precisão.

1302: Shaft Gage compacto

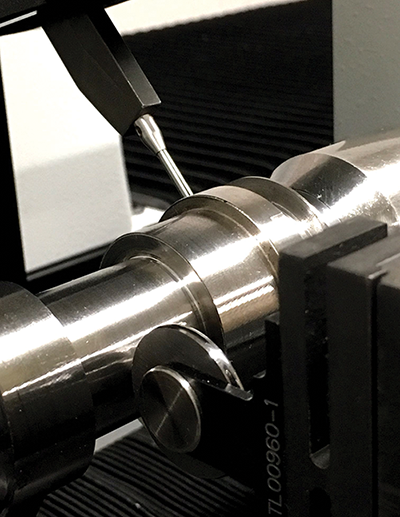

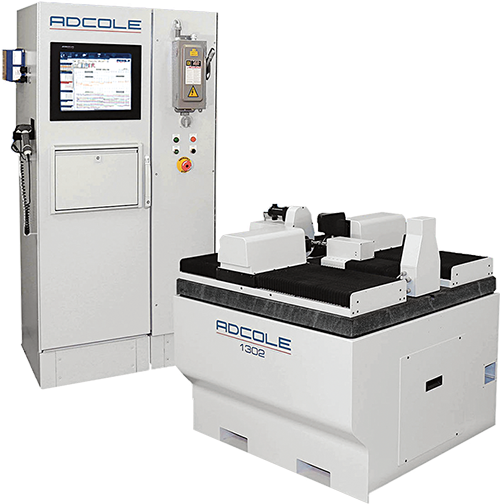

O Modelo 1302 da Adcole foi projetado especificamente para medir eixos com menos de 12 polegadas de comprimento, o que o torna ideal para eixos de comando de válvulas, elementos deslizantes de eixos de comando de válvulas e outros componentes cilíndricos complexos. Essa máquina de medição por coordenadas horizontal e compacta (CCMM) apresenta uma configuração de cabeçote duplo, permitindo medições simultâneas que reduzem significativamente os tempos de ciclo.

Projetado para aplicações de alta precisão, o Modelo 1302 oferece precisão e repetibilidade submicrônicas, garantindo um desempenho confiável em ambientes de produção e controle de qualidade.

Especificações

Swipe to Scroll

	1302
Especificações de precisão
Precisão radial ⁱ	±0,5 µm
Resolução radial	0,016 µm
Precisão axial	±2 µm acima de 100mm
Resolução angular	<0,036 arco segundo (<0,00001°)
Deslocamento total do fuso	<0,15 µm
Especificações gerais
Velocidade de rotação máx.	40 RPM
Diâmetro de giro ⁱⁱ	178mm (7")
Peso da peça máx.	36 kg (80 lb)
Comprimento máximo da peça	305mm (12")
Dimensões do medidor de base
Altura do medidor	1.214mm (47,81")
Largura da bitola	1.,156mm (45,50")
Profundidade do medidor	1.111mm (43,75")
Peso do medidor ⁱⁱⁱ	2.270 kg (5.000 lb)

Swipe to Scroll

i Temperatura 20±1 C°, Umidade relativa 40%-60%, Pressão 86KPa-106KPa.
ii 105 mm (4,13″) com a opção Camtracker
iii O peso não inclui complementos ou gabinete

1304/1306: Shaft Gage de múltiplos cabeçotes e alto rendimento

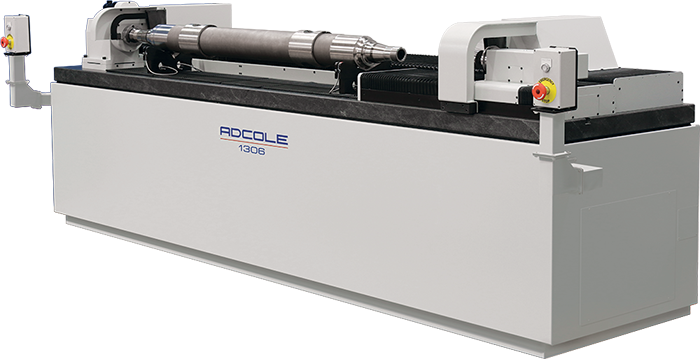

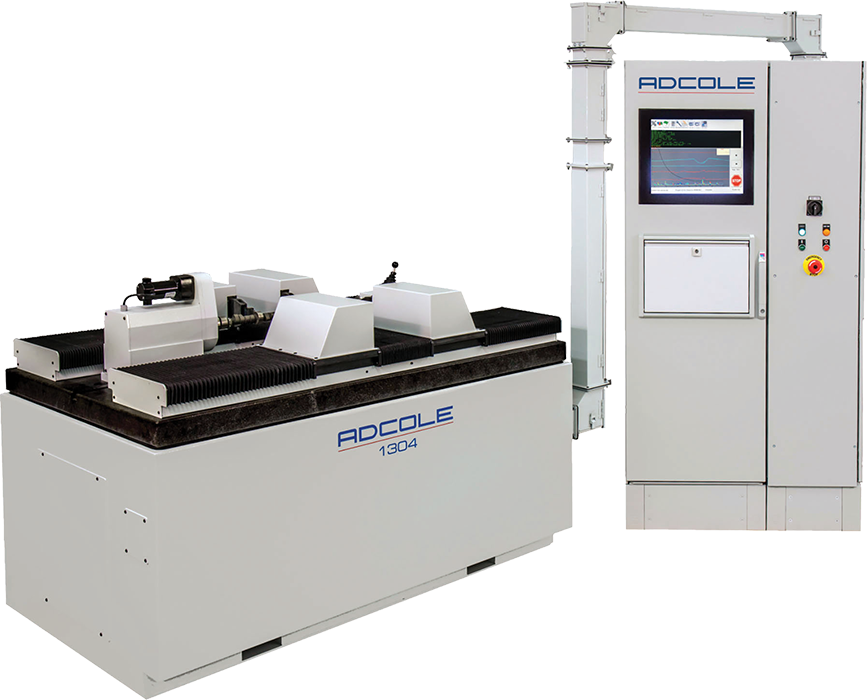

Para eixos que excedem a capacidade do Modelo 1302, os Modelos 1304 e 1306 da Adcole são a próxima evolução da série 1300 horizontal – projetados para atender às necessidades de medição de eixos em linha e de auditoria.

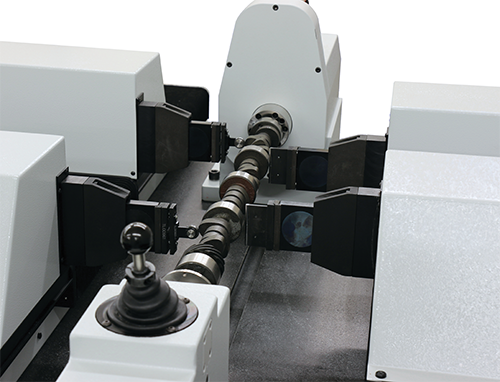

Esses medidores apresentam dois ou quatro cabeçotes de medição independentes que podem se deslocar além do cabeçote e do cabeçote móvel, reduzindo significativamente os custos de fixação e permitindo o carregamento e descarregamento eficiente de peças. Com alto rendimento e tempos de ciclo rápidos, os modelos 1304 e 1306 também oferecem um cabeçote móvel de potência programável opcional, ideal para carregamento robótico ou de pórtico em ambientes de produção de alto volume.

Os principais recursos incluem:

Medição de eixos de até 2286 mm (90 polegadas) de comprimento
Suporte para peças de até 180 kg (400 lbs)
Pontas seguidoras de metal duro duráveis, planas e em disco
Precisão axial de ±2 µm em 100 mm

Quer esteja aumentando a escala para eixos mais longos e pesados ou otimizando para automação, o 1304 e o 1306 oferecem precisão, flexibilidade e desempenho.

Especificações

Swipe to Scroll

	1304 (24")	1304 (42")	1306 (24")	1306 (90")	1306 (96")
Especificações de precisão
Precisão radial ⁱ	±0.5 µm
Resolução radial ⁱ	0.016 µm
Precisão axial	±2.0 µm
Resolução angular	<0.036 arco segundo (<0.00001°)
Deslocamento total do fuso	<0.1 µm
Especificações gerais
Cabeçotes seguidores	4		2
Diâmetro do giro	190mm (7.5")		178mm (7")	350mm (13.78")
Peso da peça máx.	36 kg (80 lb)		45 kg (100 lb)	180 kg (400 lb)
Comprimento da peça Max. ⁱⁱ	965mm (38")	1.520mm (59.8")	609mm (24")	2.286mm (90")	2.438mm (96")
Dimensões do medidor de base
Altura do medidor	1.239mm (48.8")		1.016mm (40")	1.283mm (50.5")
Largura da bitola	1.708mm (67.25")	887mm (34.9")	1.740mm (68.5")	3.658mm (144")
Profundidade do medidor	1.111mm (43.75")		826mm (32.5")	1.016mm (40")
Peso domedidor ⁱⁱⁱ	1.708 kg (3.760 lb)	2.409 kg (5.300 lb)	1.814 kg (4.000 lb)	5.400 kg (12.000 lb)

Swipe to Scroll

i Temperatura 20±1 C°, Umidade relativa 40%-60%, Pressão 86KPa-106KPa.
ii O comprimento máximo da peça é aproximado. O comprimento real depende do estilo da ferramenta central, da configuração do furo central da peça, da quantidade de deslocamento da TS necessária para liberar a peça do cliente, etc.
iii O peso não inclui complementos ou gabinete

1310: Medidor de eixo automatizado em linha flexível

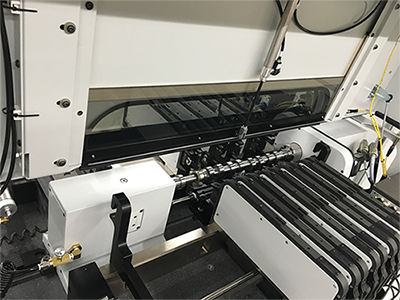

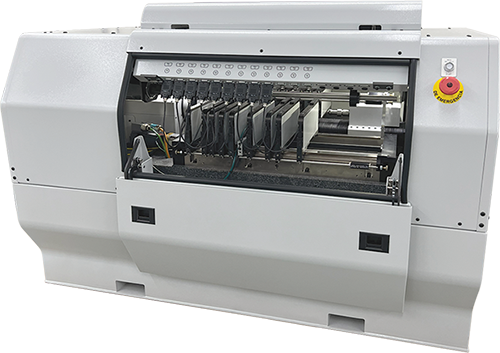

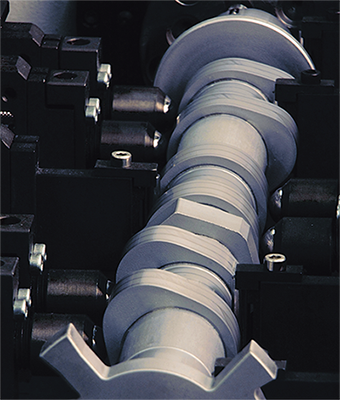

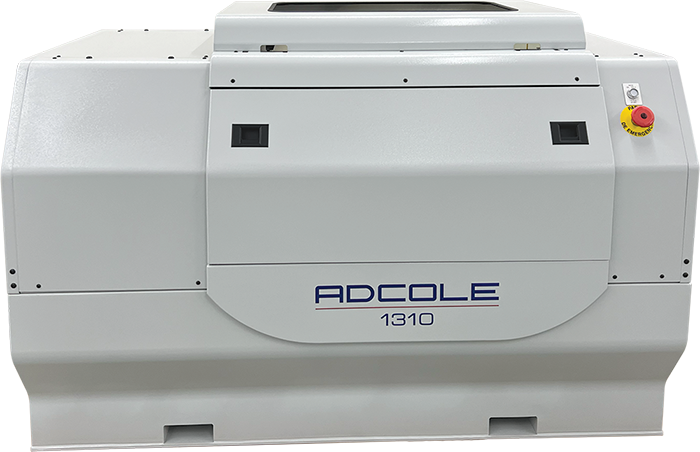

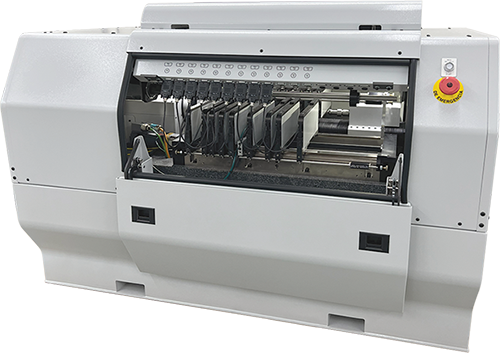

Projetado para ambientes de produção em linha, o Modelo 1310 da Adcole oferece velocidade de medição de eixo líder do setor com suporte de até 28 seguidores. Quando integrado a uma célula de processo automatizada, esse avançado gage pode inspecionar até 200 peças por hora, mantendo a precisão submicrônica que define cada Shaft Measuring Gage da Adcole.

Com a capacidade de medir completamente um eixo de comando de válvulas em menos de 20 segundos (excluindo carga e descarga), o Modelo 1310 acomoda peças de até 609 mm (24 polegadas) de comprimento e 102 mm (4 polegadas) de diâmetro de giro.

Os principais recursos incluem:

Projeto de medidor modular para manutenção simplificada e trocas rápidas de peças
Programação de várias peças com detecção automática de peças e seleção de sequência
Tempo de parada minimizado, eliminando a necessidade de reprogramação ou reequipamento frequentes

Não importa se você está otimizando a velocidade, a precisão ou a flexibilidade, o Adcole Modelo 1310 define o padrão para a medição automatizada de eixos.

Especificações

Swipe to Scroll

	1310
Especificações de precisão
Precisão radial ⁱ	±0,5 µm
Precisão axial	0,016 µm
Resolução angular	±2 µm
Deslocamento total do fuso	<0,036 arco segundo (<0,00001°)
Deslocamento total do fuso	<0,1 µm
Especificações gerais
Cabeçotes seguidores	até 28
Curso do seguidor	51mm (2")
Diâmetro do giro	102mm (4")
Comprimento da peça Max.	25 kg (55 lb)
Peso da peça máx. ⁱⁱ	609mm (24")
Dimensões do medidor de base
Altura do medidor	2.004mm (80")
Largura da bitola	887mm (34,9")
Profundidade do medidor	1.195mm (47")
Peso do medidor ⁱⁱⁱ	2.160 kg (4.760 lb)

Swipe to Scroll

1310-S: Medidor de eixo automatizado em linha

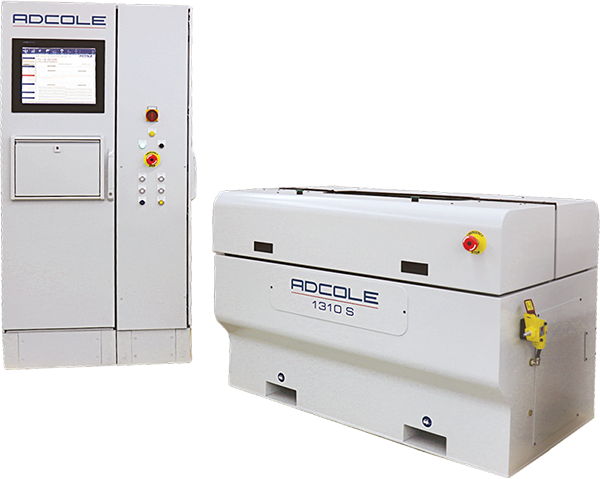

O modelo 1310-S da Adcole é um CCMM horizontal projetado para aplicações de medição de comprimento de peça única. Construído com a mesma capacidade robusta do Modelo 1310 padrão, o 1310-S oferece um conjunto de recursos simplificado, o que o torna uma solução de valor orientado para os fabricantes que se concentram na medição de um único tipo de peça.

Os clientes podem aprimorar o sistema com um recurso opcional de varredura linear, permitindo a medição de vários cortes em peças complexas. O medidor apresenta um cabeçote fixo e um cabeçote móvel pneumático com 30 mm de deslocamento (com uma atualização opcional para 60 mm), o que permite o carregamento eficiente e repetível de peças.

Ideal para operações que buscam medições de alta precisão sem a necessidade de flexibilidade para várias peças, o 1310-S oferece desempenho confiável a um custo menor de propriedade.

Especificações

Swipe to Scroll

	1310-S
Especificações de precisão
Precisão radial ⁱ	±0,5 µm
Resolução radial ⁱ	0,016 µm
Precisão axial por LVDT ⁱ	±2 µm
Resolução angular	<0,036 arco segundo (<0,00001°)
Deslocamento total do fuso	<0,1 µm
Especificações gerais
Cabeçotes seguidores	até 24
Curso do seguidor	51mm (2")
Diâmetro do giro	102mm (4")
Comprimento da peça Max.	25 kg (55 lb)
Peso da peça máx. ⁱⁱ	609mm (24")
Dimensões do medidor de base
Altura do medidor	2.229mm (90,5")
Largura da bitola	887mm (34,9")
Profundidade do medidor	1.195mm (47")
Peso do medidor ⁱⁱⁱ	2.380 kg (5.250 lb)

Swipe to Scroll

Software

A medição da qualidade é essencial para garantir que os produtos atendam aos padrões especificados e tenham um desempenho confiável

O software dos nossos gages ajuda a encontrar problemas antes que se tornem um problema, com recursos para rastrear defeitos, analisar métricas de desempenho e gerar relatórios detalhados. Ao fornecer percepções sobre as áreas de melhoria, o software de medição da Adcole ajuda sua organização a manter os mais altos padrões e a aprimorar continuamente seus produtos.

Aplicações

A medição da qualidade é essencial para garantir que os produtos atendam aos padrões especificados e tenham um desempenho confiável. Essas ferramentas geralmente incluem recursos para rastrear defeitos, analisar métricas de desempenho e gerar relatórios detalhados. Ao fornecer percepções sobre as áreas de melhoria, o software de medição da Adcole ajuda sua organização a manter os mais altos padrões e a aprimorar continuamente seus produtos.

Engenharia abrangente e suporte técnico

Nossa equipe de engenheiros dedicados está pronta para ajudá-lo com qualquer necessidade relacionada ao seu medidor de metrologia de eixo Adcole. Oferecemos suporte técnico global, treinamento, atualizações para seu gage e recertificação de gage. Entre em contato conosco hoje mesmo para agendar seu serviço com um de nossos engenheiros de serviço de campo.
