Máquina de medição de eixos 911
Medidor de Metrologia Flexível
Visão geral

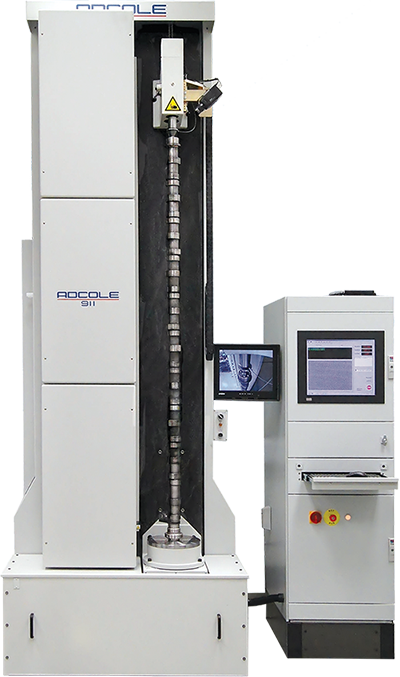

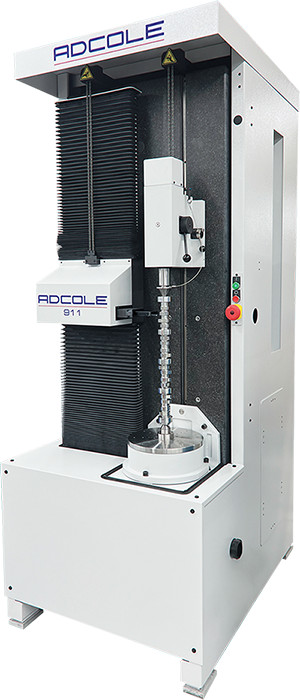

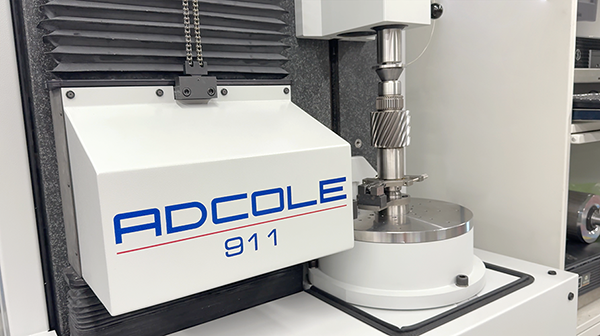

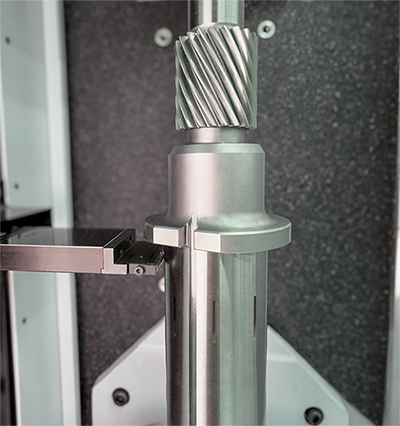

O modelo 911 da Adcole é o padrão ouro em metrologia de eixos de precisão, com a confiança de fabricantes do mundo todo há mais de quatro décadas. Projetado para ser versátil, esse medidor semiautomatizado oferece precisão submicrônica em uma ampla variedade de componentes cilíndricos, incluindo eixos de acionamento e saída de rotores EV, eixos de equilíbrio, eixos excêntricos, eixos de comando de válvulas, eixos de transmissãoe muito mais.
Seu design robusto e seus recursos avançados de medição o tornam ideal para ambientes de chão de fábrica e de laboratório de metrologia. Com aquisição de dados de alta resolução, software intuitivo e manuseio flexível de peças, o Modelo 911 garante resultados consistentes e confiáveis em aplicações automotivas, aeroespaciais e industriais.
Benefícios e capacidades

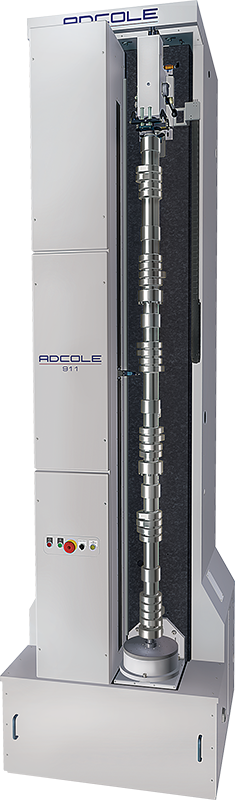

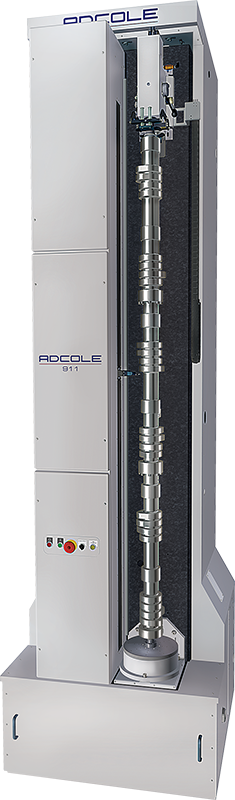

O sistema pode medir mais de 20 parâmetros, incluindo circularidade, conicidade, elevação do lóbulo e excentricidade, garantindo recursos abrangentes de inspeção. O Adcole 911 é capaz de medir eixos de até 104 polegadas (2631 mm) e até 750 lbs (341 kg). Para peças que excedem a largura da estrutura padrão, oferecemos uma versão de corpo largo para eixos com comprimentos de até 88,5 polegadas (2248 mm).

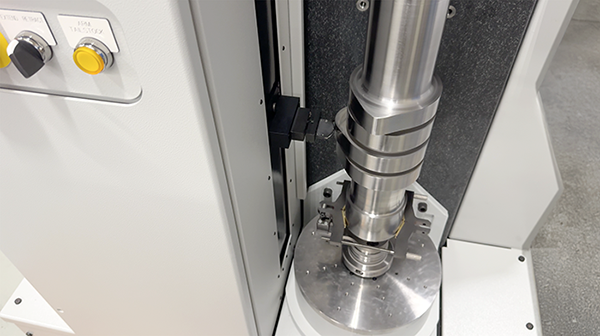

Além da precisão, o medidor Adcole 911 foi desenvolvido para ser versátil e eficiente. Ele suporta rotinas de medição automatizadas, reduzindo os custos de mão de obra e minimizando o desperdício por meio da detecção precoce de defeitos. Recursos opcionais, como o CamTracker para medição de erros na parede lateral e o seguidor DiaMetric™, melhoram ainda mais a precisão submicrônica, tornando-o uma ferramenta valiosa para os fabricantes que desejam manter tolerâncias rígidas e alta qualidade do produto.
Especificações

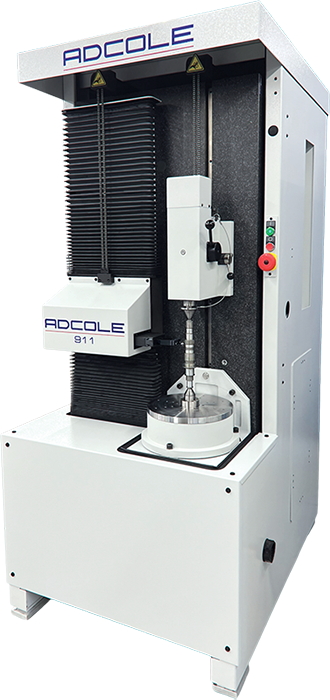

| 911-24 | 911-36 | 911-36 WB | 911-60 | 911-60 WB | 911-90 | 911-90 WB | 911-105 | |
|---|---|---|---|---|---|---|---|---|
| Especificações de precisão | ||||||||
| Precisão radial i | ±0,5 µm | |||||||
| Resolução radial i | 0,016 µm | |||||||
| Precisão angular | <0,1 arco segundo (<0,0002º) | |||||||
| Resolução angular | <0,036 arco segundo (<0,00001°) | |||||||
| Especificações gerais | ||||||||
| Eixo de rotação | Vertical | |||||||
| Curso do seguidor | 120mm (4,72”) | 120mm (4,72”) | 155mm (6,10”) | 120mm (4,72”) | 155mm (6,10”) | 120mm (4,72”) | 155mm (6,10”) | 120mm (4,72”) |
| Diâmetro do giro | 228mm (9”) | 228mm (9”) | 311mm (12,25”) | 228mm (9”) | 311mm (12,25”) | 228mm (9”) | 311mm (12,25”) | 228mm (9”) |
| Peso da peça máx. | 341 kg (750 lb) | |||||||
| Comprimento da peça Max.ii ii | 583mm (23,0”) | 888mm (35,0”) | 993mm (39,1”) | 1.495mm (58,9”) | 1.473mm (58,0”) | 2.250mm (88,6”) | 2.248mm (88,5”) | 2.631mm (103,6”) |
| Dimensões do medidor de base | ||||||||
| Altura do medidor | 2.004mm (80") | 2.229mm (90,5") | 2.426mm (95,5") | 2.908mm (114,5") | 3.556mm (140") | 3.937mm (155") | ||
| Largura da bitola | 887mm (34,9") | 1.087mm (42,8") | 938mm (36,94") | 1.087mm (42,8") | 1.146mm (45,1") | 1.280mm (50,4”) | 1.146mm (45,1") | |
| Profundidade do medidor | 1.195mm (47") | 1.264mm (49,8") | 1.195mm (47") | 1.260mm (49,6") | 1.195mm (47") | 1.308mm (51,5") | 1.195mm (47") | |
| Peso do medidoriii | 2.160 kg (4.760 lb) | 2.380 kg (5.250 lb) | 2.680 kg (5.900 lb) | 2.880 kg (6.350 lb) | 3.330 kg (7.340 lb) | 3.265 kg (7.200 lb) | 3.815 kg (8.410 lb) | 4.180 kg (9.220 lb) |
i Temperatura 20±1 C°, Umidade relativa 40%-60%, Pressão 86KPa-106KPa.
ii O comprimento máximo da peça é aproximado. O comprimento real depende do estilo da ferramenta central, da configuração do furo central da peça, da quantidade de deslocamento da TS necessária para liberar a peça do cliente, etc.
iii O peso não inclui complementos ou gabinete
Software
O software dos nossos gages ajuda a encontrar problemas antes que se tornem um problema, com recursos para rastrear defeitos, analisar métricas de desempenho e gerar relatórios detalhados. Ao fornecer percepções sobre as áreas de melhoria, o software de medição da Adcole ajuda sua organização a manter os mais altos padrões e a aprimorar continuamente seus produtos.
Aplicações
A medição da qualidade é essencial para garantir que os produtos atendam aos padrões especificados e tenham um desempenho confiável. Essas ferramentas geralmente incluem recursos para rastrear defeitos, analisar métricas de desempenho e gerar relatórios detalhados. Ao fornecer percepções sobre as áreas de melhoria, o software de medição da Adcole ajuda sua organização a manter os mais altos padrões e a aprimorar continuamente seus produtos.
Engenharia abrangente e suporte técnico
Nossa equipe de engenheiros dedicados está pronta para ajudá-lo com qualquer necessidade relacionada ao seu medidor de metrologia de eixo Adcole. Oferecemos suporte técnico global, treinamento, atualizações para seu gage e recertificação de gage. Entre em contato conosco hoje mesmo para agendar seu serviço com um de nossos engenheiros de serviço de campo.
