3D Shaft Metrology Software
Overview

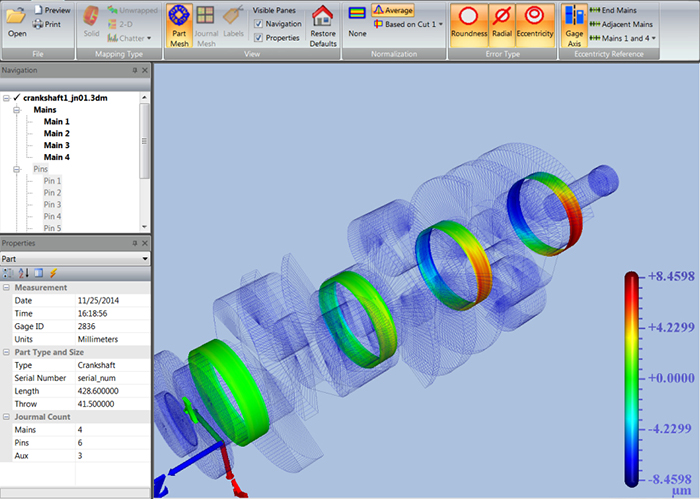

O software 3D Color Map da Adcole permite que os fabricantes aprimorem o controle de qualidade com a visualização rápida de defeitos e não conformidades que as medições de auditoria tradicionais podem ignorar. Essa poderosa ferramenta de inspeção permite o mapeamento completo de erros em eixos de comando de válvulas, virabrequins, tubos de eixo de comando de válvulas, anéis de bomba e componentes estriados. Compatível com todos os medidores táteis da Adcole, o software 3D Color Map oferece percepções práticas que ajudam a simplificar os processos de fabricação, reduzir o desperdício e garantir a conformidade das peças.
Oferecendo análise de alta resolução em intervalos de 1/10 de grau, esse software permite a identificação precisa de problemas de qualidade, como características fora de tolerância em relação aos pontos de referência da peça ou à elevação nominal. Os usuários podem ampliar, deslocar e girar interativamente os mapas de erros em 3D para uma inspeção detalhada. O software suporta a plotagem personalizável de dados de erro em muitos parâmetros GD&T e gera relatórios abrangentes com imagens de peças, resumos dimensionais e valores calculados para cada elemento.
Recursos do software
O software de mapa de cores 3D da Adcole suporta uma ampla gama de parâmetros de medição para ajudar os fabricantes a visualizar e diagnosticar problemas de qualidade de peças com alta precisão. O software pode exibir e analisar os seguintes parâmetros:
- Erro de elevação do lóbulo do came
- Chatter (análise FFT)
- Cilindricidade
- Perfil
- Arredondamento
- Desvio central
- Concentricidade
- Diâmetro
- Desvio
- Conicidade
O software também é compatível com análises específicas de peças, como o isolamento de munhões, pinos ou lóbulos, e gera relatórios abrangentes com sobreposições gráficas e resumos dimensionais.
Benefícios
O sistema oferece visualização de FFT Chatter em toda a superfície de journals e lóbulos, permitindo a detecção precoce de anomalias de fabricação. Ele simplifica problemas complexos de produção por meio de representações gráficas intuitivas das superfícies das peças, permitindo que as partes interessadas identifiquem e resolvam rapidamente problemas como defeitos de retificação ou polimento. Esse mapeamento gráfico permite que as organizações validem seus processos de fabricação no início do ciclo de produção – quando as correções são mais econômicas – fornecendo percepções acionáveis em um formato facilmente compreensível.
Compatible Gages
Engenharia abrangente e suporte técnico
Nossa equipe de engenheiros dedicados está pronta para ajudá-lo com qualquer necessidade relacionada ao seu medidor de metrologia de eixo Adcole. Oferecemos suporte técnico global, treinamento, atualizações para seu gage e recertificação de gage. Entre em contato conosco hoje mesmo para agendar seu serviço com um de nossos engenheiros de serviço de campo.
