Software de medição e análise de rugosidade de superfície
Visão geral
O software de medição e análise da rugosidade da superfície da Adcole foi projetado para fornecer uma caracterização precisa da superfície de eixos de comando de válvulas, virabrequins e uma ampla gama de componentes cilíndricos ou quase cilíndricos. Projetado para uso com os medidores Adcole 1000 e 1000-Z, esse software avançado garante o desempenho ideal da máquina e uma vida útil prolongada por meio da medição e do monitoramento precisos da rugosidade da superfície.
A rugosidade da superfície desempenha um papel fundamental nos principais fatores de desempenho, como capacidade de suporte de carga, eficácia da vedação, retenção de lubrificante, atrito e desgaste. À medida que os motores modernos evoluem – com lubrificantes mais finos e folgas de rolamento mais apertadas – a qualidade do acabamento da superfície tornou-se mais vital do que nunca para a fabricação de alto desempenho.
Os principais recursos do software incluem:
- Análise abrangente da rugosidade: Mede e informa os parâmetros padrão de rugosidade da superfície.
- Monitoramento de tolerância: Sinaliza automaticamente os valores fora da tolerância e destaca as zonas de aviso.
- Relatórios personalizáveis: Gera relatórios totalmente programáveis nos formatos papel e PDF.
- Ferramentas avançadas de visualização: Inclui gráficos de rugosidade de superfície com zoom, gráficos FFT (Fast Fourier Transform) e curvas de área de rolamento para uma visão mais profunda das características da superfície.
Com seus recursos analíticos robustos e interface amigável, o Surface Roughness Software da Adcole permite que os fabricantes mantenham os mais altos padrões de qualidade e confiabilidade.

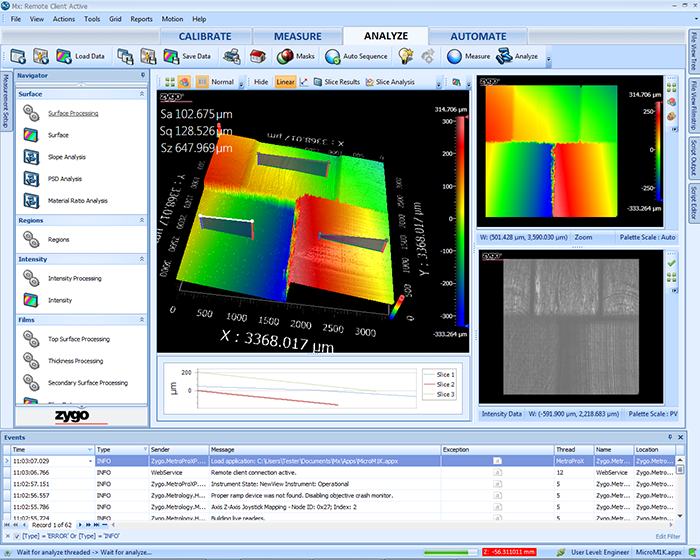

Os medidores de rugosidade superficial Adcole operam utilizando o software de metrologia Zygo e a interface do usuário
Recursos do software
Esse sistema oferece análise de rugosidade de superfície de alta resolução em conformidade com as normas ISO 4287 e ASME B46.1, o que o torna ideal para setores de precisão crítica, como aeroespacial, automotivo e de fabricação de dispositivos médicos. Ele suporta a nova medição seletiva de regiões fora de especificação, integra-se a plataformas SPC como a Q-DAS® para controle de qualidade em tempo real e oferece parâmetros de varredura configuráveis com densidades de dados de 2.000 amostras/mm ou mais. Esses recursos são essenciais para aplicações como avaliação de superfícies de vedação em sistemas hidráulicos, inspeção de lâminas de turbinas ou verificação do acabamento de implantes ortopédicos.
O sistema gera relatórios programáveis em papel ou em formato PDF, sinalizando automaticamente as medições fora da tolerância e da zona de advertência. Os utilitários orientados por assistentes simplificam a criação de rotinas de inspeção e documentação padronizada. Ferramentas avançadas de visualização – incluindo perfis de rugosidade com zoom, gráficos FFT e curvas de área de rolamento – permitem uma caracterização aprofundada da superfície, apoiando avaliações funcionais como resistência ao desgaste e retenção de lubrificação. Isso torna o sistema uma ferramenta poderosa tanto para ambientes de produção quanto para laboratórios de P&D voltados para a engenharia de superfícies.
Benefícios
Esse sistema oferece uma solução de rastreabilidade e inspeção de peças totalmente automatizada e acionada por botão, incorporando o QLS-CM da Ford Motor Company e aproveitando o histórico de produção exclusivo de cada peça. Ele apresenta uma interface em tempo real e fácil de usar que:
- Exibe a geometria da peça
- Parâmetros de rugosidade em caixas de texto explicativo
- Indicadores de tolerância codificados por cores (verde para aprovado, vermelho para reprovado, preto para indefinido).
- Destaca o elemento em inspeção com rotação animada da peça para maior clareza.
Ele suporta a reprodução completa dos dados de inspeção para solução de problemas, garantindo a rastreabilidade e a transparência do processo. A comunicação segura com PLCs e sistemas de controle de movimento é mantida por meio de uma NIC dedicada em uma rede TCP/IP privada. O sistema é compatível com uma variedade de dispositivos de entrada, incluindo scanners de código de barras Cognex® Dataman®, sondas de estilete tátil Taylor Hobson® e sensores de interferometria de luz branca Zygo® 3D, permitindo a integração flexível em diversas configurações de inspeção.
Parâmetros de rugosidade calculados/relatados
MR1
MR2
Ra
Rdc – Htps
Rmr – Tp
Rp
Rp/Rt
Rpm
Rpm – Rz
Rpk
Rsk
Rt
Rtm – Rz (DIN)
Rvk
R3z
Rz (JIS)
Rz – Rmax
