Wellenmessgeräte der Serie 1200
Unübertroffene Leistung
Übersicht
Wennes um die präzise Wellenmesstechnik geht, setzt die Adcole 1200-Serie den Industriestandard. Die Modelle 1200-LX, 1200-DH und 1200-HCvon Adcole wurden sowohl für Produktionsstätten als auch für Messtechniklabore entwickelt und bieten fortschrittlichen Herstellern außergewöhnliche Genauigkeit, Zuverlässigkeit, Wiederholbarkeit und Wertigkeit.
Was die 1200-Serie wirklich von herkömmlichen taktilen Messgeräten unterscheidet, ist die Verwendung der Laserinterferometrie – einer Messtechnik, die Lichtwelleninterferenzen nutzt, um kleinste Verschiebungen mit außergewöhnlicher Präzision zu erfassen. Dank dieser fortschrittlichen Methode erreicht die 1200-Serie radiale Messtoleranzen von nur 0,25 µm und bietet damit:
- Eine um ca. 50 % höhere Genauigkeit als lineare Messgeräte mit einer einzigen Glasmaßstabsleiste wie die Modelle Adcole 911 und 1100-S
- Eine um ca. 37 % höhere Präzision als Systeme mit zwei Glasmaßstabsleisten wie das Modell 1100-GX
Mit der Adcole 1200-Serie verschaffen sich Hersteller einen Wettbewerbsvorteil bei hochpräzisen Anwendungen, bei denen es auf jeden Submikrometer ankommt.
Laserinterferometrie
Die Messgeräte Adcole 1200 verwenden Laserinterferometrie nicht zur direkten Messung von Teileoberflächen, sondern zur Verfolgung der genauen Position der beweglichen Komponenten der Maschine. Das System umfasst vier Laserpfade – einen für die axiale Positionierung des Schlittens und drei für die radiale Positionierung der taktilen Nachlaufsonde –, wodurch eine außergewöhnliche Genauigkeit und Wiederholbarkeit gewährleistet wird. Jedes Interferometer teilt einen Laserstrahl in zwei Pfade auf: einen, der auf einen festen Referenzspiegel gerichtet ist, und einen, der auf einen beweglichen Spiegel gerichtet ist, der am Schlitten oder an der Sonde befestigt ist. Wenn sich der bewegliche Spiegel verschiebt, verbinden sich die Strahlen wieder zu einem Interferenzmuster, sodass das System die Verschiebung mit einer Genauigkeit im Submikrometerbereich berechnen kann, die oft besser als 0,05 µm ist.
Die proprietären großen Spiegel der 1200-Messgerätefamilie sind mit einer präzisionsgeschliffenen reflektierenden Oberfläche auf einem Substrat mit geringer Wärmeausdehnung ausgestattet, wodurch die Genauigkeit auch in extremen Fertigungsumgebungen gewährleistet ist. Die Laserinterferometer- und Spiegelarchitektur stellt sicher, dass alle Messungen auf Echtzeit-Positionsdaten basieren und bietet erstklassige Genauigkeit und Rückverfolgbarkeit. Eine solche Präzision ist besonders wichtig für Hochleistungskomponenten, bei denen selbst die geringste Abweichung die Funktionalität beeinträchtigen kann.
Die Serie 1200 ist in drei Modellen erhältlich: 1200-LX Ultimate Performance, 1200-HC High-Capacity und 1200-DH Dual-Head & High-Throughput Wellenmessgeräte

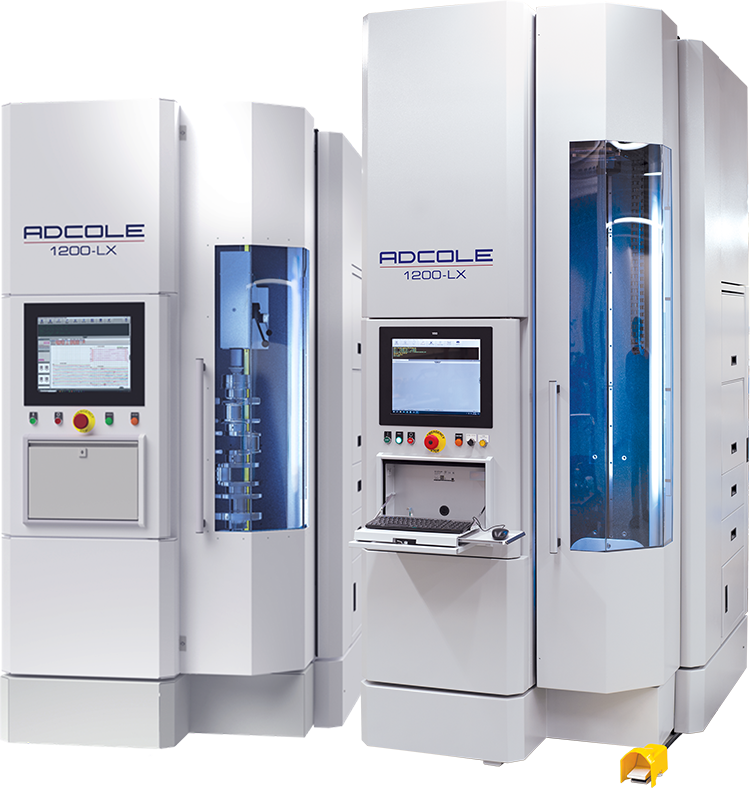

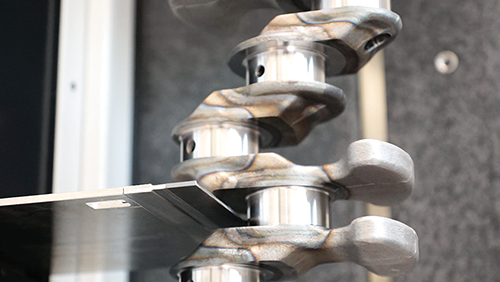

1200-LX: Hochleistungs-Wellenmessgerät
Das Adcole 1200-LX ist ein leistungsstarkes Messgerät für Wellen, das außergewöhnliche Präzision in einem kompakten All-in-One-Gerät bietet. Das 1200-LX wurde entwickelt, um wertvollen Platz in der Produktion zu sparen. Es integriert alle Messkomponenten, Datenverarbeitung, Steuerungssysteme, Werkzeuge und Drucker in einem einzigen, optimierten Gerät und ist somit ideal für Fertigungsumgebungen mit hohem Durchsatz.

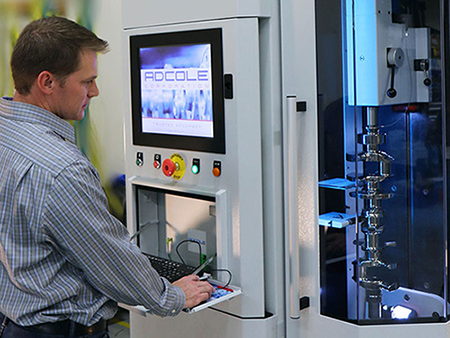

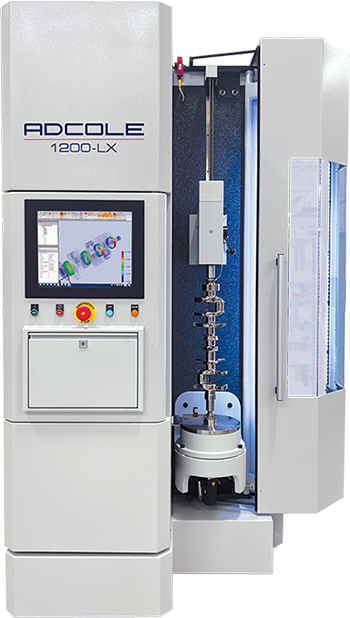

Für Einrichtungen, die eine saubere Messumgebung erfordern, bietet das 1200-LX eine optionale, leicht zu öffnende Tür, die die Messkammer umschließt und über eine Go/No-Go-LED-Anzeige verfügt, um Verunreinigungen zu minimieren und sofortiges visuelles Feedback zur Konformität der Teile zu geben. Dieses Messgerät verfügt außerdem über ein schwenkbares Bedienfeld, das die Ergonomie und Zugänglichkeit für den Bediener verbessert.
Das 1200-LX kann Teile mit einem Gewicht von bis zu 240 Kilogramm (750 Pfund) verarbeiten und ist in zwei Konfigurationen erhältlich: ein 1-Meter-Modell für Wellen mit einer Länge von bis zu 1000 Millimetern (39,4 Zoll) und ein 1,5-Meter-Modell für Wellen mit einer Länge von bis zu 1500 Millimetern (59,1 Zoll). Er unterstützt einen großzügigen Schwenkdurchmesser von 300 Millimetern (11,81 Zoll) und einen Mitnehmerhub von 190 Millimetern (7,5 Zoll), wodurch Vielseitigkeit für eine Vielzahl von Wellengeometrien gewährleistet ist.
Technische Daten
| 1200-LX (1M) | 1200-LX (1,5M) | |||||||
|---|---|---|---|---|---|---|---|---|
| Genauigkeitsspezifikationen | ||||||||
| RadialeGenauigkeiti | ±0,25 µm | |||||||
| RadialeAuflösungi | 0,005 µm | |||||||
| Axiale Genauigkeit | ±1,0 µm | |||||||
| Winkelauflösung | <0,036 Bogensekunden (<0,00001°) | |||||||
| Gesamt-Spindelrundlauf | <0,1 µm | |||||||
| Allgemeine Spezifikationen | ||||||||
| Rotationsgeschwindigkeit | 1 bis 20 U/min (maximal 30 U/min) | |||||||
| Hub des Mitnehmers | 190mm (7,5") | |||||||
| Schwenkdurchmesser | 300mm (11,81") | |||||||
| Teilgewicht max. | 340 kg (750 lb) | |||||||
| Teilelänge max.ii | 1.000mm (39,4") | 1.500mm (59,1") | ||||||
| Geschwindigkeit des Schlittens | 2.286 mm (90") pro Minute | |||||||
| Grundmaß | ||||||||
| Messhöhe | 2.535mm (99,8") | 3.043mm (119,8") | ||||||
| Spurweite | 1.396mm (55") | |||||||
| Messgerät-Tiefe | 1.720mm (67,7") | |||||||
| Eigengewichtiii | 3.986 kg (8.787 lb) | 4.700 kg (10.362 lb) | ||||||
i Temperatur 20 ± 1 °C, relative Luftfeuchtigkeit 40 %–60 %, Druck 86 kPa–106 kPa.
ii Die maximale Teilelänge ist ein ungefährer Wert. Die tatsächliche Länge hängt von der Art der zentralen Werkzeuge, der Konfiguration der zentralen Bohrung des Teils, dem erforderlichen TS-Verfahrweg zum Freilegen des Kundenteils usw. ab.
iii Das Gewicht umfasst keine Zusatzkomponenten.

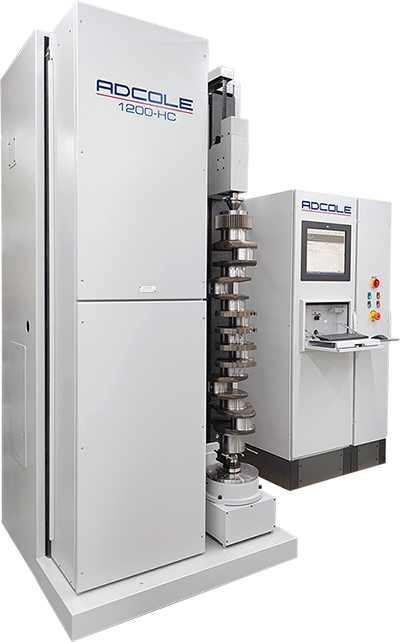

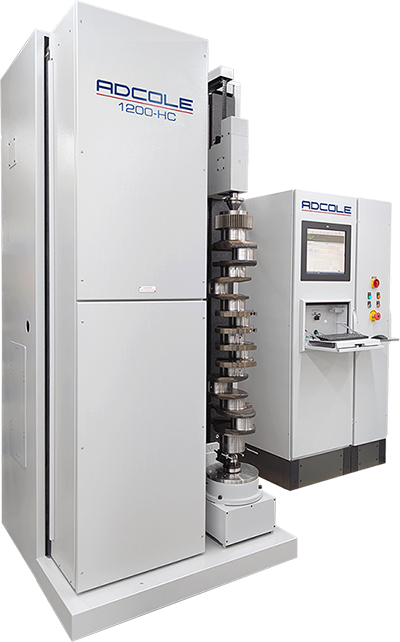

1200-HC: Hochleistungs-Wellenmessgerät

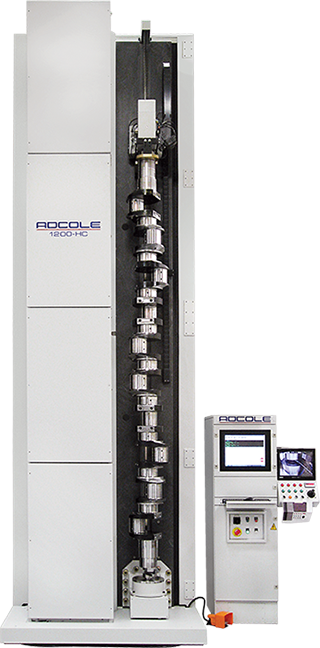

Für höhere Kapazitätsanforderungen bietet das 1200-HC außergewöhnliche Genauigkeit und Wiederholbarkeit, angetrieben von der gleichen bewährten Laserinterferometer-Technologie wie das 1200-LX, jedoch mit einem um 52-86 % größeren Schwenkdurchmesser. Mit fünf Modellen für verschiedene Wellenlängen und -gewichte kann das 1200-HC Wellen mit einer Länge von bis zu 4.572 mm (180 Zoll) und einem Gewicht von bis zu 1.814 kg (4.000 lbs) aufnehmen. Detaillierte Modellinformationen finden Sie in den technischen Daten.
Technische Daten
| 1200-HC (60") | 1200-HC (80") | 1200-HC (105") | 1200-HC (130") | 1200-HC (180") | ||||
|---|---|---|---|---|---|---|---|---|
| Genauigkeitsspezifikationen | ||||||||
| RadialeGenauigkeiti | ±0,4 µm | ±0,5 µm | ||||||
| RadialeAuflösungi | 0,005 µm | |||||||
| Axiale Genauigkeit | ±1,0 µm | |||||||
| Winkelauflösung | <0,036 Bogensekunden (<0,00001°) | |||||||
| Gesamt-Spindelrundlauf | <0,25 µm | |||||||
| Allgemeine Spezifikationen | ||||||||
| Drehzahl max. | 20 U/min | |||||||
| Hub des Mitnehmers | 270mm (10,63") | 330mm (13") | ||||||
| Schwenkdurchmesser | 457mm (18”) | 558mm (22") | ||||||
| Teilgewicht max. | 1.360 kg (3.000 lb) | 1.814 kg (4.000 lb) | ||||||
| Teilelänge max.ii | 1.524mm (60") | 2.062mm (81,2") | 2.671 mm (105,2") | 3.302mm (130") | 4.572mm (180") | |||
| Grundmaß | ||||||||
| Messhöhe | 2.692mm (106") | 3.163mm (124,5") | 3.772mm (148,5") | 4.426mm (174,3") | 5.715mm (225") | |||
| Spurweite | 2.446mm (96,3") | 2.756mm (108,5") | 2.954mm (116,3") | |||||
| Messgerät-Tiefe | 1.529mm (60,2") | 1.621mm (63,8") | 1.946mm (76,6") | |||||
| Eigengewichtiii | 3.630 kg (8.000 lb) | 5.900 kg (13.000 lb) | 7.044 kg (15.530 lb) | 11.110 kg (24.500 lb) | 19.050 kg (42.000 lb) | |||
i Temperatur 20 ± 1 °C, relative Luftfeuchtigkeit 40 %–60 %, Druck 86 kPa–106 kPa.
ii Die maximale Teilelänge ist ein ungefährer Wert. Die tatsächliche Länge hängt von der Art der zentralen Werkzeuge, der Konfiguration der zentralen Bohrung des Teils, dem erforderlichen TS-Verfahrweg zum Freilegen des Kundenteils usw. ab.
iii Das Gewicht umfasst keine Zusatzkomponenten.

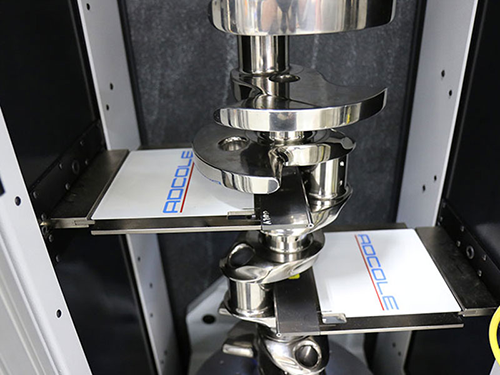

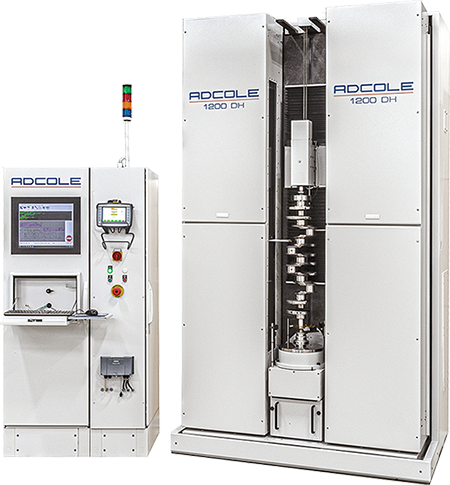

1200-DH: Doppelkopf-Wellenmessgerät mit hohem Durchsatz
Als Teil der Flaggschiff-Produktreihe 1200 von Adcole wurde das Modell 1200-DH für Hersteller entwickelt, die Geschwindigkeit und Genauigkeit verlangen. Es verfügt über zwei Laserinterferometersysteme für branchenführende Messgenauigkeit. Das Doppelkopfdesign reduziert die Zykluszeiten erheblich und hilft Ihnen, den Durchsatz zu steigern, ohne die Qualität zu beeinträchtigen.
Mit automatisierungsfähigen Funktionen, einschließlich robotergestütztem Laden, ermöglicht das 1200-DH eine 100-prozentige Inline-Prüfung und stellt sicher, dass jedes Teil Ihren Standards entspricht – ohne Ihre Produktionslinie zu verlangsamen. Er ist in verschiedenen Größen erhältlich und unterstützt Teile mit einer Länge von bis zu 1.520 mm (59,8 Zoll) und einem Gewicht von bis zu 1.360 kg (3.000 lbs), sodass Sie eine Vielzahl von Komponenten flexibel und zuverlässig bearbeiten können.
Technische Daten
| 1200-DH (38") | 1200-DH (60") | |||||||
|---|---|---|---|---|---|---|---|---|
| Genauigkeitsspezifikationen | ||||||||
| RadialeGenauigkeiti | ±0,25 µm | |||||||
| RadialeAuflösungi | 0,005 µm | |||||||
| Axiale Genauigkeit | ±1,0 µm / 100mm | |||||||
| Winkelauflösung | <0,036 Bogensekunden (<0,00001°) | |||||||
| Gesamt-Spindelrundlauf | <0,1 µm | |||||||
| Allgemeine Spezifikationen | ||||||||
| Rotationsgeschwindigkeit | 1 bis 20 U/min (maximal 30 U/min) | |||||||
| Hub des Mitnehmers | 190mm (7,5") | |||||||
| Schwenkdurchmesser | 302mm (11,88") | |||||||
| Teilgewicht max. | 340 kg (750 lb) | |||||||
| Teilelänge max.ii | 965mm (38") | 1.520mm (59,8") | ||||||
| Grundmaß | ||||||||
| Messhöhe | 2.348mm (92,4") | 2.889mm (113,8") | ||||||
| Spurweite | 2,682mm (105.6") | |||||||
| Messgerät-Tiefe | 1,270mm (50") | |||||||
| Eigengewichtiii | 4.310 kg (9.500 lb) | 5.896 kg (13.000 lb) | ||||||
i Temperatur 20 ± 1 °C, relative Luftfeuchtigkeit 40 %–60 %, Druck 86 kPa–106 kPa.
ii Die maximale Teilelänge ist ein ungefährer Wert. Die tatsächliche Länge hängt von der Art der zentralen Werkzeuge, der Konfiguration der zentralen Bohrung des Teils, dem erforderlichen TS-Verfahrweg zum Freilegen des Kundenteils usw. ab.
iii Das Gewicht umfasst keine Zusatzkomponenten.

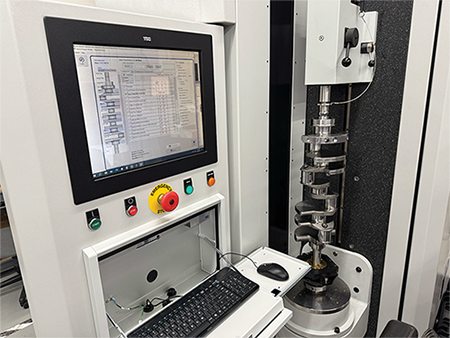

Software
Die Software unserer Messgeräte hilft Ihnen, Probleme zu erkennen, bevor sie zu einem Problem werden, mit Funktionen zur Verfolgung von Fehlern, zur Analyse von Leistungskennzahlen und zur Erstellung detaillierter Berichte. Durch Einblicke in verbesserungswürdige Bereiche hilft die Adcole-Messgerätesoftware Ihrem Unternehmen, höchste Standards aufrechtzuerhalten und Ihre Produkte kontinuierlich zu verbessern.
Anwendungen
Die Messung der Qualität ist unerlässlich, um sicherzustellen, dass Produkte den festgelegten Standards entsprechen und zuverlässig funktionieren. Diese Werkzeuge verfügen häufig über Funktionen zur Verfolgung von Fehlern, zur Analyse von Leistungskennzahlen und zur Erstellung detaillierter Berichte. Durch die Bereitstellung von Erkenntnissen zu verbesserungswürdigen Bereichen hilft die Adcole-Messgerätesoftware Ihrem Unternehmen, die höchsten Standards aufrechtzuerhalten und Ihre Produkte kontinuierlich zu verbessern.
Umfassender technischer Support
Unser Team aus engagierten Ingenieuren steht Ihnen bei allen Fragen zu Ihrem Adcole-Wellenmessgerät gerne zur Verfügung. Wir bieten weltweiten technischen Support, Schulungen, Upgrades für Ihr Messgerät und die Rezertifizierung Ihres Messgeräts. Kontaktieren Sie uns noch heute, um einen Termin mit einem unserer Außendiensttechniker zu vereinbaren.
