Messtechnik-Software zur Ratschenanalyse
Overview
Chatter ist ein sich wiederholendes Muster kleiner Spitzen oder „Wellen“, das in regelmäßigen Abständen auftritt und auf der fertigen Oberfläche eines bearbeiteten Werkstücks auftreten kann. Wie in dem Artikel „Wie man feststellt, ob es ein Chatter-Problem in einem Schleifprozess gibt“ beschrieben, kann Chatter bei kritischen Komponenten, wie z. B. einer rotierenden Welle in einem Motor, zu Problemen bei der Endmontage führen, die zu einem vorzeitigen Ausfall von Teilen und zur Beschädigung anderer Komponenten führen können.
Die Echtzeit-Ratteranalyse-Software (RTCA) von Adcole wurde entwickelt, um lokalisierte Ratterfehler an Wellen während des Herstellungsprozesses zu erkennen. Im Gegensatz zur herkömmlichen Vollrotationsanalyse verwendet RTCA einen gleitenden Fensteransatz, bei dem kleine Winkelsegmente (z. B. 10°–30°) gescannt werden, um Ratterungen zu identifizieren, die möglicherweise nur in bestimmten Bereichen auftreten. Dadurch ist sie äußerst effektiv bei der Erkennung von Burst-Ratterungen, die bei umfassenderen Analysen übersehen werden können. Die Software unterstützt sowohl Box-Region- als auch formelgebundene Toleranzgrenzen und ermöglicht es Benutzern, die Ausgabeschwellenwerte anzupassen. Außerdem unterstützt sie sowohl individuelle als auch durchschnittliche Lobe-Auswertungen, was sie zu einem leistungsstarken Werkzeug für die Echtzeit-Qualitätskontrolle und Schleifmaschinen-Diagnose macht.
Die FFT-Chatter-Analyse-Software konzentriert sich auf eine vollständige 360°-Rotationsanalyse unter Verwendung der Fast Fourier Transform (FFT), um Oberflächenprofildaten in den Frequenzbereich zu konvertieren. Dieses Verfahren identifiziert konsistente Chatter-Muster über das gesamte Teil hinweg und misst die Undulations Per Revolution (UPR), um vibrationsbedingte Oberflächenfehler zu erkennen und zu quantifizieren. Es ist besonders nützlich für die Diagnose systemischer Probleme in Schleifmaschinen und um sicherzustellen, dass Teile strenge Oberflächen- und Maßstandards erfüllen. Die Software unterstützt sowohl quadratische als auch benutzerdefinierte Toleranzkurven und bietet somit Flexibilität bei der Qualitätsbewertung.
Zusammen bieten diese Tools eine umfassende Lösung zur Erkennung von Rattern: Die FFT-Ratternanalyse eignet sich hervorragend zur Identifizierung von anhaltenden, maschinenbedingten Rattern, während die Echtzeit-Ratternanalyse ideal ist, um intermittierende oder lokalisierte Fehler zu erkennen. In Verbindung mit den hochpräzisen Messgeräten von Adcole erhalten Hersteller ein robustes System zur Verbesserung der Teilequalität, zur Reduzierung von Ausschuss und zur Optimierung von Schleifprozessen.
Softwarefunktionen
Die Ratternanalyse-Software von Adcole bietet eine flexible Integration, sodass sie direkt in bestehende Prüfsequenzen eingebettet oder als eigenständiges Nachbearbeitungs-Prüfwerkzeug verwendet werden kann. Dank dieser Anpassungsfähigkeit eignet sie sich sowohl für Inline- als auch für Audit-Messgeräte. Die Software liefert detaillierte Einblicke, indem sie die höchste Ratternamplitude und -frequenz (UPR) für jeden definierten Bereich meldet, wobei die Ergebnisse sowohl in tabellarischer als auch in grafischer Form verfügbar sind. Benutzer können die Amplitudenausgabe je nach Bedarf auswählen, darunter Mikrometer (μm) oder Dezibel (dB), wodurch die Kompatibilität mit verschiedenen Fertigungsstandards gewährleistet ist.
Vorteile

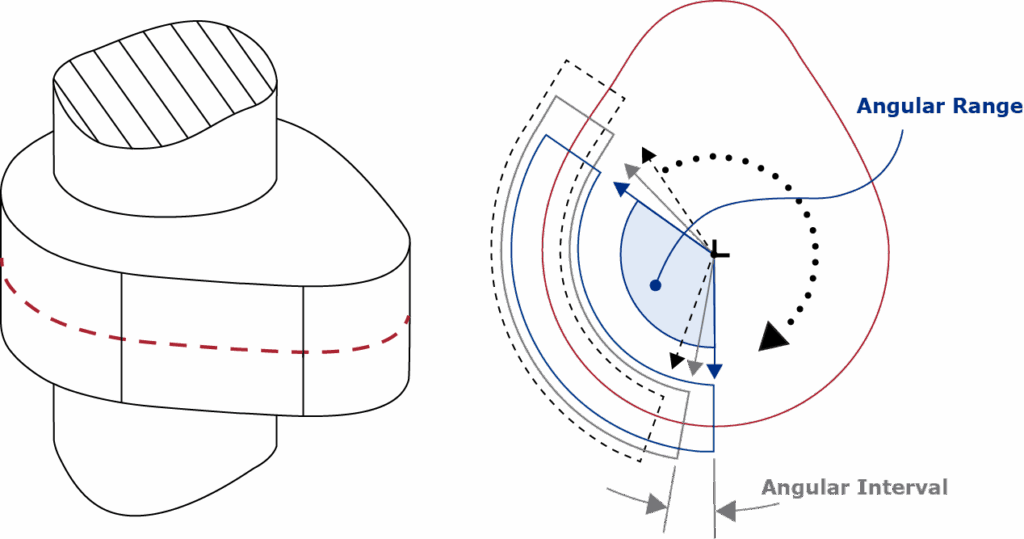

Die Ratternanalyse-Software von Adcole unterstützt eine Vielzahl von Toleranzkonfigurationen, darunter Einzel- oder Mehrbereichs-Box-Toleranzen sowie formelbasierte oder dateibasierte gekrümmte Toleranzen. Sie ermöglicht es Benutzern, bestimmte Winkelbereiche für die Inspektion zu definieren – beispielsweise eine vollständige 360°-Analyse oder bestimmte Bereiche wie Grundkreise, Rampen und Flanken –, wodurch sie besonders effektiv für die Erkennung von Burst-Rattern an Zapfen ist. Die Sliding-Window-Funktion ermöglicht die Anpassung des Winkelintervalls und verbessert so die Präzision der lokalisierten Ratternachweis. Darüber hinaus kann die Software einzelne Nocken oder durchschnittliche Nockendaten analysieren und bietet so einen umfassenden Überblick über die Teilequalität.
Durch die Erkennung von Rattern an Wellennocken, Zapfen und Stiftlagern liefert die Software verwertbare Daten, die die Prozessoptimierung und Fehlerbehebung unterstützen. Dies hilft, die Ursachen von Produktionsproblemen zu identifizieren, die Teilequalität zu verbessern und die Gesamteffizienz der Fertigung zu steigern. Mit mehreren Analysemethoden und Toleranztypen ist die Rattern-Software von Adcole ein robustes Werkzeug zur Verbesserung der Rentabilität und zur Aufrechterhaltung hoher Standards in der Präzisionsbearbeitung.
Kompatible Messgeräte
Umfassender technischer Support
Unser Team aus engagierten Ingenieuren steht Ihnen bei allen Fragen zu Ihrem Adcole-Wellenmessgerät gerne zur Verfügung. Wir bieten weltweiten technischen Support, Schulungen, Upgrades für Ihr Messgerät und die Rezertifizierung Ihres Messgeräts. Kontaktieren Sie uns noch heute, um einen Termin mit einem unserer Außendiensttechniker zu vereinbaren.
