Wellenmessgeräte der Serie 1300

Übersicht

Die Adcole 1300-Serie ist eine Hochgeschwindigkeitslösung für die hochpräzise Wellenmessung in anspruchsvollen Fertigungsumgebungen. Diese Messgeräte wurden speziell für Inline-100%-Prüfungen in Produktionsumgebungen entwickelt, um die strengen Qualitätsstandards von Branchen wie dem Transportwesen, der Luft- und Raumfahrt und der Elektrofahrzeugproduktion zu erfüllen. Sie bieten außergewöhnliche Geschwindigkeit, Flexibilität und Genauigkeit. Die Messgeräte der Serie 1300 sind ideal für Teile, die enge geometrische Toleranzen erfordern, und stellen sicher, dass jede Komponente den strengen Spezifikationen entspricht.

Was die Messgeräte der Adcole 1300-Serie von anderen Wellenmesssystemen unterscheidet, ist ihr horizontales Design, das einenahtlose Inline-Roboterbeladung für eine effiziente Integration in automatisierte Produktionslinienermöglicht. Darüber hinaus verbessert die Verwendung mehrerer anpassbarer Mitnehmer – je nach Modell und Komplexität der Welle zwischen 2 und 28 – den Messdurchsatz erheblich, ohne die Genauigkeit zu beeinträchtigen. Jede Nachlaufsonde erfasst 3.600 Datenpunkte pro Umdrehung (0,1º) mit einer Winkelauflösung von 0,00001º und einer radialen Genauigkeit von 0,50 µm. Diese Kombination aus Geschwindigkeit, Präzision und Konfigurierbarkeit macht die Serie 1300 ideal für Fertigungsumgebungen mit hohen Stückzahlen und hoher Präzision.

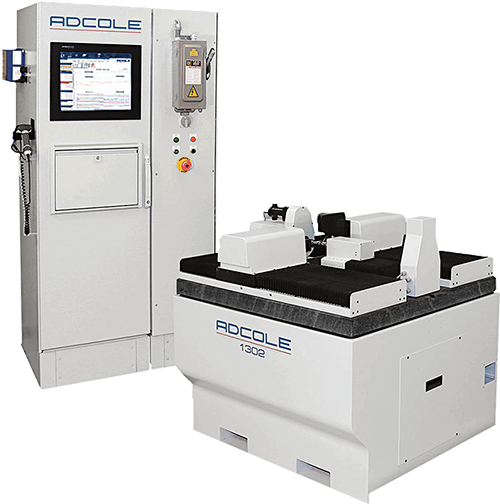

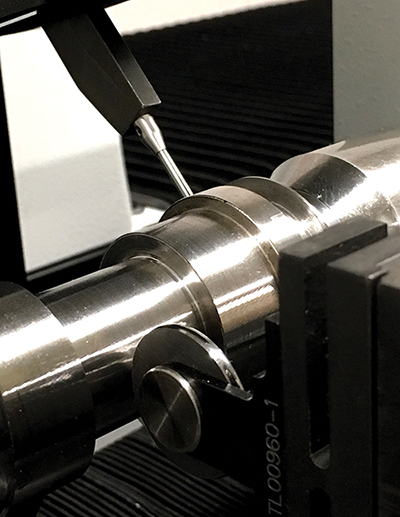

1302: Kompaktes Wellenmessgerät

Das Modell 1302 von Adcole wurde speziell für die Messung von Wellen mit einer Länge von weniger als 12 Zoll entwickelt und eignet sich daher ideal für Nockenwellen, verschiebbare Nockenwellenelemente und andere komplexe zylindrische Komponenten. Diese kompakte horizontale Koordinatenmessmaschine (CCMM) verfügt über eine Doppelkopfkonfiguration, die gleichzeitige Messungen ermöglicht und so die Zykluszeiten erheblich verkürzt.

Das Modell 1302 wurde für hochpräzise Anwendungen entwickelt und bietet eine Genauigkeit und Wiederholbarkeit im Submikrometerbereich, wodurch eine zuverlässige Leistung sowohl in der Produktion als auch in der Qualitätskontrolle gewährleistet ist.

Technische Daten

Swipe to Scroll

	1302
Genauigkeitsspezifikationen
RadialeGenauigkeitⁱ	±0,5 µm
RadialeAuflösung	0,016 µm
Axiale Genauigkeit	±2 µm über 100 mm
Winkelauflösung	<0,036 Bogensekunden (<0,00001°)
Gesamt-Spindelrundlauf	<0,15 µm
Allgemeine Spezifikationen
Drehzahl max.	40 U/min
Schwenkdurchmesserⁱⁱ	178mm (7")
Teilgewicht max.	36 kg (80 lb)
Teillänge max.	305mm (12")
Grundmaß
Messhöhe	1.214mm (47,81")
Spurweite	1.156mm (45,50")
Messgerät-Tiefe	1.111mm (43,75")
Eigengewichtⁱⁱⁱ	2.270 kg (5.000 lb)

Swipe to Scroll

i Temperatur 20 ± 1 °C, relative Luftfeuchtigkeit 40 %–60 %, Druck 86 kPa–106 kPa.
ii 105 mm (4,13″) mit Camtracker-Option
iii Das Gewicht umfasst keine Zusatzkomponenten oder Gehäuse.

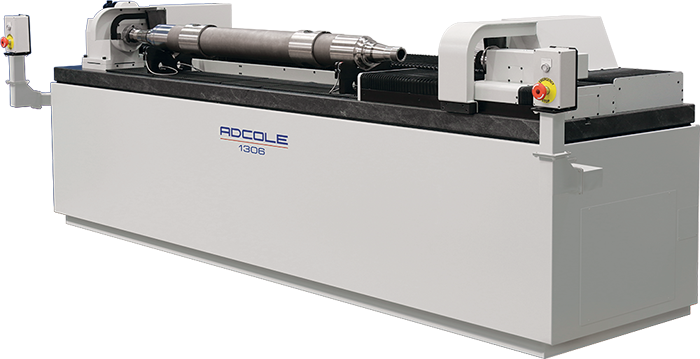

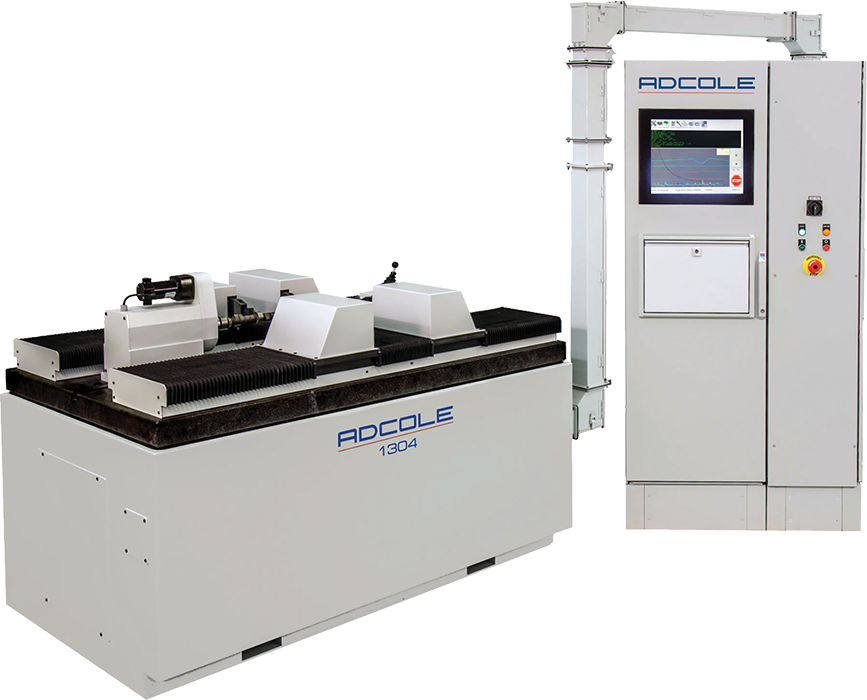

1304/1306: Mehrkopf-Wellenmessgerät mit hohem Durchsatz

Für Wellen, die die Kapazität des Modells 1302 überschreiten, sind die Adcole-Modelle 1304 und 1306 die nächste Evolutionsstufe der horizontalen 1300-Serie – entwickelt, um sowohl die Anforderungen der Inline- als auch der Audit-Wellenmessung zu erfüllen.

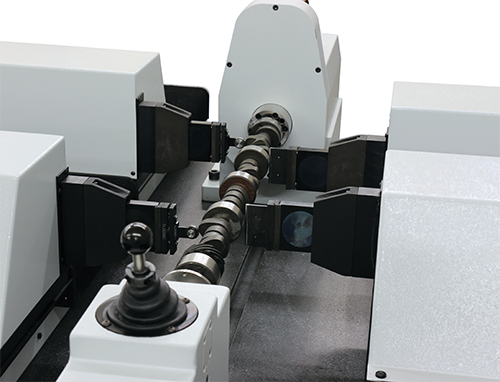

Diese Messgeräte verfügen über zwei oder vier unabhängige Messköpfe, die über den Spindelstock und den Reitstock hinausfahren können, wodurch die Kosten für Vorrichtungen erheblich reduziert werden und ein effizientes Be- und Entladen von Teilen ermöglicht wird. Die Modelle 1304 und 1306 zeichnen sich durch einen hohen Durchsatz und schnelle Zykluszeiten aus und bieten außerdem einen optionalen programmierbaren motorisierten Reitstock, der sich ideal für die robotergestützte oder portale Beladung in Produktionsumgebungen mit hohen Stückzahlen eignet.

Zu den wichtigsten Funktionen gehören:

Messung von Wellen mit einer Länge von bis zu 2286 mm (90 Zoll)
Unterstützung für Teile mit einem Gewicht von bis zu 180 kg (400 lbs)
Langlebige flache und scheibenförmige Hartmetall-Mitnehmerspitzen
Axiale Genauigkeit von ±2 µm über 100 mm

Ganz gleich, ob Sie auf längere, schwerere Wellen umsteigen oder die Automatisierung optimieren möchten, die Modelle 1304 und 1306 bieten Präzision, Flexibilität und Leistung.

Technische Daten

Swipe to Scroll

	1304 (24")	1304 (42")	1306 (24")	1306 (90")	1306 (96")
Genauigkeitsspezifikationen
RadialeGenauigkeitⁱ	±0,5 µm
RadialeAuflösungⁱ	0,016 µm
Axiale Genauigkeit	±2,0 µm
Winkelauflösung	<0,036 Bogensekunden (<0,00001°)
Gesamt-Spindelrundlauf	<0,1 µm
Allgemeine Spezifikationen
Mitnehmerköpfe	4		2
Schwenkdurchmesser	190mm (7,5")		178mm (7")	350mm (13,78")
Teilgewicht max.	36 kg (80 lb)		45 kg (100 lb)	180 kg (400 lb)
Teilelänge max.ⁱⁱ	965mm (38")	1.520mm (59,8")	609mm (24")	2.286mm (90")	2.438mm (96")
Grundmaß
Messhöhe	1.239mm (48,8")		1.016mm (40")	1.283mm (50,5")
Spurweite	1.708mm (67,25")	887mm (34,9")	1,740mm (68,5")	3.658mm (144")
Messgerät-Tiefe	1.111mm (43,75")		826mm (32,5")	1.016mm (40")
Eigengewichtⁱⁱⁱ	1.708 kg (3.760 lb)	2.409 kg (5.300 lb)	1.814 kg (4.000 lb)	5.400 kg (12.000 lb)

Swipe to Scroll

i Temperatur 20 ± 1 °C, relative Luftfeuchtigkeit 40 %–60 %, Druck 86 kPa–106 kPa.
ii Die maximale Teilelänge ist ein ungefährer Wert. Die tatsächliche Länge hängt von der Art der zentralen Werkzeuge, der Konfiguration der zentralen Bohrung des Teils, dem erforderlichen TS-Verfahrweg zum Freilegen des Kundenteils usw. ab.
iii Das Gewicht umfasst keine Zusatzkomponenten oder Gehäuse.

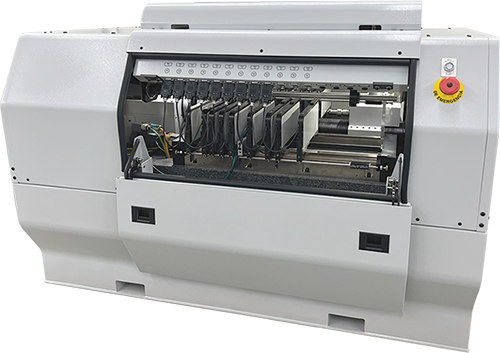

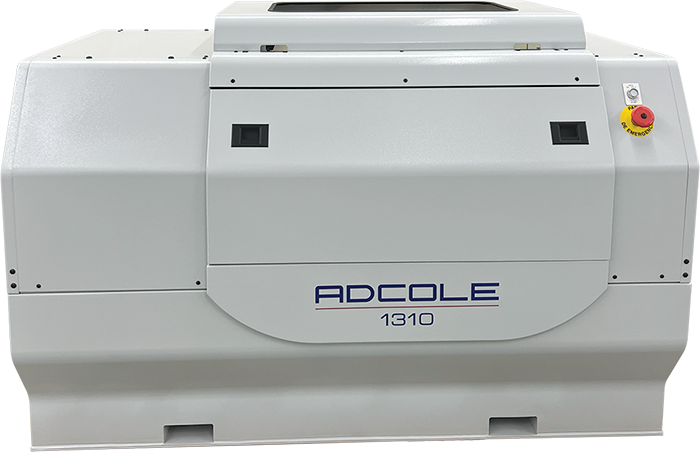

1310: Flexibles automatisiertes Inline-Wellenmessgerät

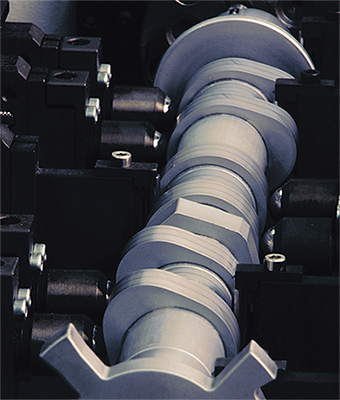

Das Adcole-Modell 1310 wurde für Inline-Produktionsumgebungen entwickelt und bietet mit bis zu 28 Mitnehmerneine branchenführende Wellenmessgeschwindigkeit . Bei Integration in eine automatisierte Prozesszelle kann dieses fortschrittliche Messgerät bis zu 200 Teile pro Stunde prüfen – und dabei die Submikron-Genauigkeit beibehalten, die jedes Adcole-Wellenmessgerät auszeichnet.

Mit der Fähigkeit, eine Nockenwelle in weniger als 20 Sekunden vollständig zu messen (ohne Be- und Entladen), kann das Modell 1310 Teile mit einer Länge von bis zu 609 mm (24 Zoll) und einem Schwingdurchmesser von 102 mm (4 Zoll) aufnehmen.

Zu den wichtigsten Merkmalen gehören:

Modulares Messgerätdesign für vereinfachte Wartung und schnellen Teilewechsel
Mehrteilige Programmierung mit automatischer Teileerkennung und Sequenzauswahl
Minimierte Ausfallzeiten durch Wegfall häufiger Neuprogrammierung oder Umrüstung

Ganz gleich, ob Sie Geschwindigkeit, Präzision oder Flexibilität optimieren möchten, das Modell 1310 von Adcole setzt den Standard für die automatisierte Wellenmessung.

Technische Daten

Swipe to Scroll

	1310
Genauigkeitsspezifikationen
RadialeGenauigkeitⁱ	±0,5 µm
RadialeAuflösung	0,016 µm
Axiale Genauigkeit durch LVDT	±2,0 µm
Winkelauflösung	<0,036 Bogensekunden (<0,00001°)
Gesamt-Spindelrundlauf	<0,1 µm
Allgemeine Spezifikationen
Mitnehmerköpfe	bis zu 28
Hub des Mitnehmers	51mm (2")
Schwenkdurchmesser	102mm (4")
Teilgewicht max.	25 kg (55 lb)
Teilelänge max.ⁱⁱ	609mm (24")
Grundmaß
Messhöhe	2.004mm (80")
Spurweite	887mm (34,9")
Messgerät-Tiefe	1.195mm (47")
Eigengewichtⁱⁱⁱ	2.160 kg (4.760 lb)

Swipe to Scroll

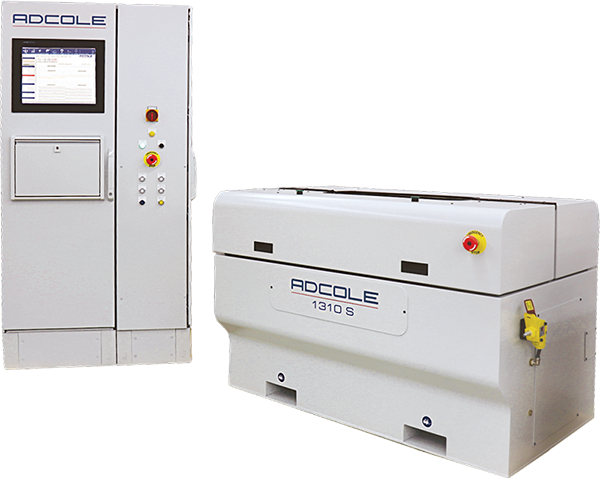

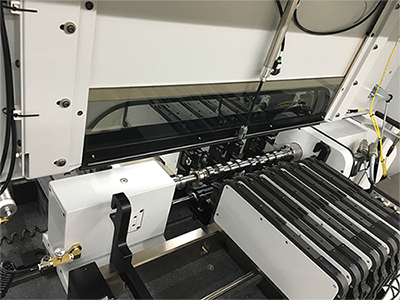

1310-S: Inline-Automatik-Wellenmessgerät

Das Modell 1310-S von Adcole ist ein horizontales CCMM, das für Anwendungen zur Messung einzelner Teilelängen entwickelt wurde. Das Modell 1310-S verfügt über die gleiche robuste Kapazität wie das Standardmodell 1310 und bietet einen optimierten Funktionsumfang, was es zu einer wertorientierten Lösung für Hersteller macht, die sich auf die Messung eines einzigen Teiletyps konzentrieren.

Kunden können das System mit einer optionalen linearen Scanfunktion erweitern, die die Messung mehrerer Schnitte an komplexen Teilen ermöglicht. Das Messgerät verfügt über einen festen Spindelstock und einen pneumatischen Reitstock mit 30 mm Verfahrweg (optional auf 60 mm erweiterbar) und unterstützt so eine effiziente und wiederholbare Teilezuführung.

Das Modell 1310-S ist ideal für Anwendungen, die eine hochpräzise Messung ohne die Notwendigkeit einer Flexibilität für mehrere Teile erfordern, und bietet zuverlässige Leistung bei geringeren Betriebskosten.

Technische Daten

Swipe to Scroll

	1310-S
Genauigkeitsspezifikationen
RadialeGenauigkeitⁱ	±0,5 µm
RadialeAuflösungⁱ	0,016 µm
Axiale Genauigkeit durch LVDTⁱ	±2,0 µm
Winkelauflösung	<0,036 Bogensekunden (<0,00001°)
Gesamt-Spindelrundlauf	<0,1 µm
Allgemeine Spezifikationen
Mitnehmerköpfe	bis zu 24
Hub des Mitnehmers	51mm (2")
Schwenkdurchmesser	102mm (4")
Teilgewicht max.	25 kg (55 lb)
Teilelänge max.ⁱⁱ	609mm (24")
Grundmaß
Messhöhe	2.229mm (90,5")
Spurweite	887mm (34,9")
Messgerät-Tiefe	1.195mm (47")
GEigengewichtⁱⁱⁱ	2.380 kg (5.250 lb)

Swipe to Scroll

Software

Die Messung der Qualität ist unerlässlich, um sicherzustellen, dass Produkte die festgelegten Standards erfüllen und zuverlässig funktionieren

Die Software unserer Messgeräte hilft Ihnen, Probleme zu erkennen, bevor sie zu einem Problem werden, mit Funktionen zur Verfolgung von Fehlern, zur Analyse von Leistungskennzahlen und zur Erstellung detaillierter Berichte. Durch Einblicke in verbesserungswürdige Bereiche hilft die Adcole-Messgerätesoftware Ihrem Unternehmen, höchste Standards aufrechtzuerhalten und Ihre Produkte kontinuierlich zu verbessern.

Anwendungen

Die Messung der Qualität ist unerlässlich, um sicherzustellen, dass Produkte den festgelegten Standards entsprechen und zuverlässig funktionieren. Diese Werkzeuge verfügen häufig über Funktionen zur Verfolgung von Fehlern, zur Analyse von Leistungskennzahlen und zur Erstellung detaillierter Berichte. Durch die Bereitstellung von Erkenntnissen zu verbesserungswürdigen Bereichen hilft die Adcole-Messgerätesoftware Ihrem Unternehmen, die höchsten Standards aufrechtzuerhalten und Ihre Produkte kontinuierlich zu verbessern.

Umfassender technischer Support

Unser Team aus engagierten Ingenieuren steht Ihnen bei allen Fragen zu Ihrem Adcole-Wellenmessgerät gerne zur Verfügung. Wir bieten weltweiten technischen Support, Schulungen, Upgrades für Ihr Messgerät und die Rezertifizierung Ihres Messgeräts. Kontaktieren Sie uns noch heute, um einen Termin mit einem unserer Außendiensttechniker zu vereinbaren.
