Wellenmessgerät Modell 911

Overview

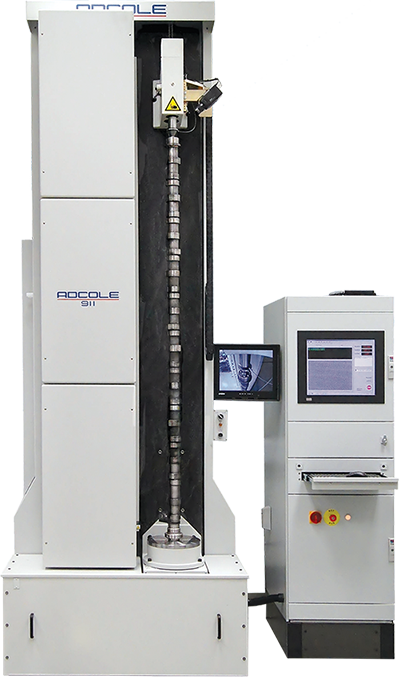

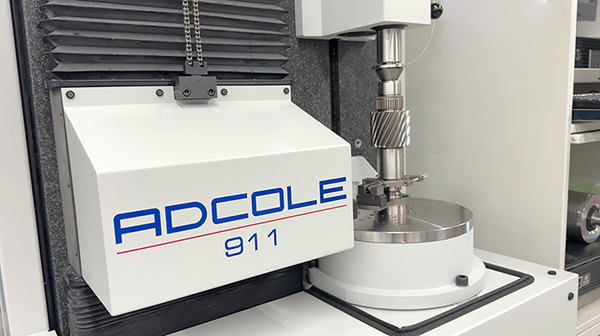

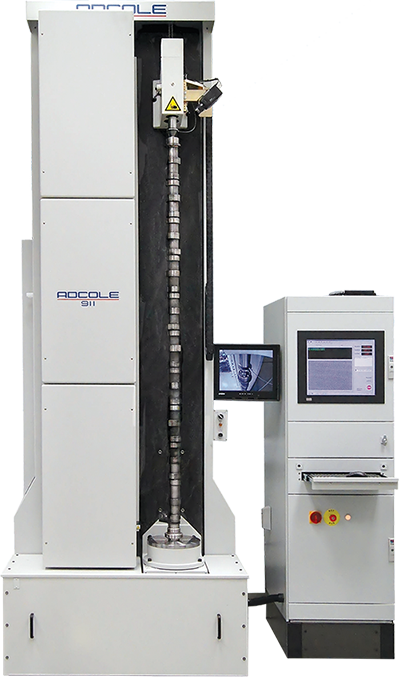

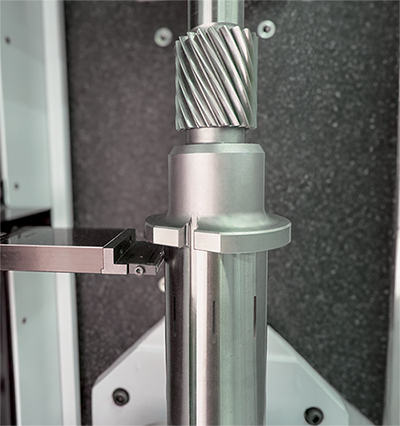

Das Modell 911 von Adcole ist der Goldstandard in der Präzisionswellenmesstechnik und wird seit über vier Jahrzehnten von Herstellern weltweit geschätzt. Dieses vielseitige, halbautomatische Messgerät wurde für Vielseitigkeit entwickelt und liefert eine Genauigkeit im Submikrometerbereich für eine Vielzahl von zylindrischen Bauteilen – darunter EV-Rotorantriebs- und -abtriebswellen, Ausgleichswellen, Exzenterwellen, Nockenwellen, Getriebewellen und vieles mehr.

Dank seiner robusten Konstruktion und fortschrittlichen Messfunktionen eignet es sich ideal für den Einsatz in Fertigungsstätten und Messlabors. Mit hochauflösender Datenerfassung, intuitiver Software und flexibler Teilehandhabung gewährleistet das Modell 911 konsistente, zuverlässige Ergebnisse in Automobil-, Luftfahrt- und Industrieanwendungen.

911 Vorteile und Funktionen

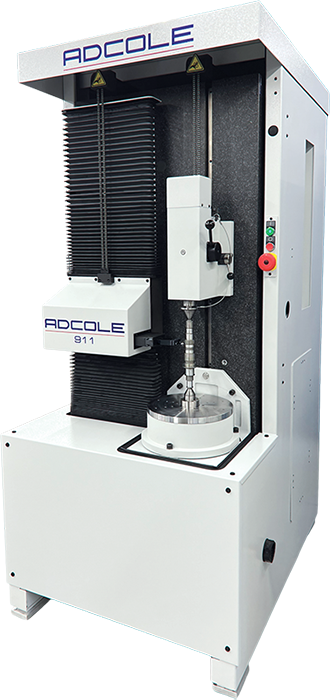

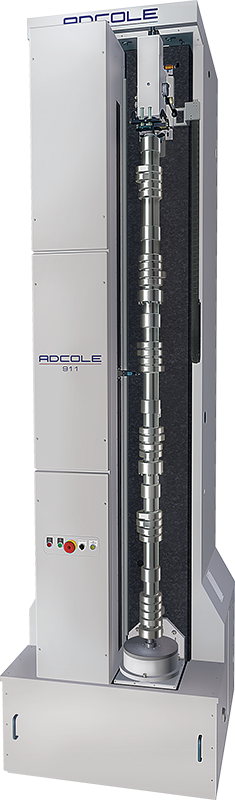

Das System kann über 20 Parameter messen – darunter Rundheit, Konizität, Lappenhub und Rundlauf – und gewährleistet so umfassende Prüfmöglichkeiten. Das Adcole 911 kann Wellen mit einer Länge von bis zu 104 Zoll (2631 mm) und einem Gewicht von bis zu 750 lbs (341 kg) messen. Für Teile, die die Breite des Standardrahmens überschreiten, bieten wir eine Wide-Body-Version für Wellen mit einer Länge von bis zu 88,5 Zoll (2248 mm) an.

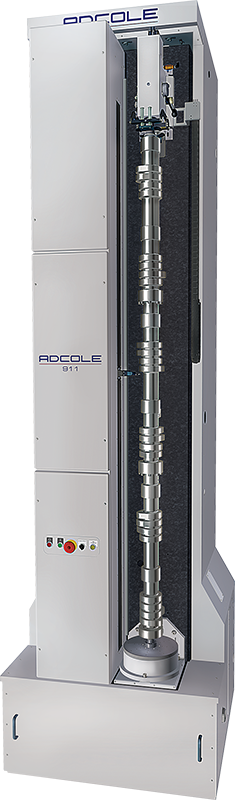

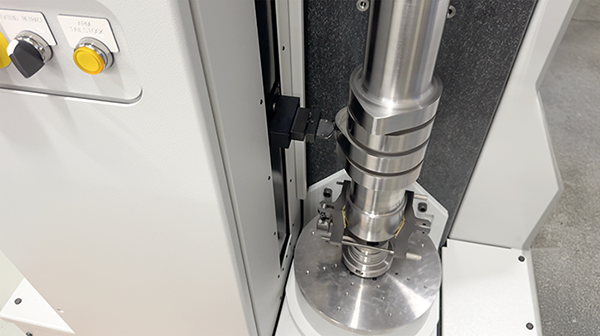

Über die Präzision hinaus ist das Messgerät Adcole 911 auf Vielseitigkeit und Effizienz ausgelegt. Es unterstützt automatisierte Messroutinen, reduziert die Arbeitskosten und minimiert Ausschuss durch frühzeitige Fehlererkennung. Optionale Funktionen wie der CamTracker zur Messung von Seitenwandfehlern und der DiaMetric™-Mitnehmer verbessern die Genauigkeit im Submikronbereich weiter und machen es zu einem wertvollen Werkzeug für Hersteller, die enge Toleranzen und eine hohe Produktqualität einhalten möchten.

Technische Daten

Swipe to Scroll

	911-24	911-36	911-36 WB	911-60	911-60 WB	911-90	911-90 WB	911-105
Genauigkeitsspezifikationen
RadialeGenauigkeitⁱ	±0,5 µm
RadialeAuflösungⁱ	0,016 µm
Winkelgenauigkeit	<0,1 Bogensekunde (<0,0002º)
Winkelauflösung	<0,036 Bogensekunden (<0,00001°)
Allgemeine Spezifikationen
Drehachse	Vertikal
Hub des Mitnehmers	120mm (4,72”)	120mm (4,72”)	155mm (6,10”)	120mm (4,72”)	155mm (6,10”)	120mm (4,72”)	155mm (6,10”)	120mm (4,72”)
Schwenkdurchmesser	228mm (9”)	228mm (9”)	311mm (12,25”)	228mm (9”)	311mm (12,25”)	228mm (9”)	311mm (12,25”)	228mm (9”)
Teilgewicht max.	341 kg (750 lb)
Teilelänge max.ⁱⁱ	583mm (23,0”)	888mm (35,0”)	993mm (39,1”)	1.495mm (58,9”)	1.473mm (58,0”)	2.250mm (88,6”)	2.248mm (88,5”)	2.631mm (103,6”)
Grundmaß
Messhöhe	2.004mm (80")	2.229mm (90,5")	2.426mm (95,5")	2.908mm (114,5")		3.556mm (140")		3.937mm (155")
Spurweite	887mm (34,9")		1.087mm (42,8")	938mm (36,94")	1.087mm (42,8")	1.146mm (45,1")	1.280mm (50,4”)	1.146mm (45,1")
Messgerät-Tiefe	1.195mm (47")		1.264mm (49,8")	1.195mm (47")	1.260mm (49,6")	1.195mm (47")	1.308mm (51,5")	1.195mm (47")
Eigengewichtⁱⁱⁱ	2.160 kg (4.760 lb)	2.380 kg (5.250 lb)	2.680 kg (5.900 lb)	2.880 kg (6.350 lb)	3.330 kg (7.340 lb)	3.265 kg (7.200 lb)	3.815 kg (8.410 lb)	4.180 kg (9.220 lb)

Swipe to Scroll

i Temperature 20±1 C°, Relative Humidity 40%-60%, Pressure 86KPa-106KPa.
ii Max. part length is approximate. Actual length is dependent on center tooling style, part center hole configuration, amount of TS travel needed to clear customer part, etc.
iii Weight does not include add-ons or cabinet

Software

Die Messung der Qualität ist unerlässlich, um sicherzustellen, dass Produkte die festgelegten Standards erfüllen und zuverlässig funktionieren

Die Software unserer Messgeräte hilft Ihnen, Probleme zu erkennen, bevor sie zu einem Problem werden, mit Funktionen zur Verfolgung von Fehlern, zur Analyse von Leistungskennzahlen und zur Erstellung detaillierter Berichte. Durch Einblicke in verbesserungswürdige Bereiche hilft die Adcole-Messgerätesoftware Ihrem Unternehmen, höchste Standards aufrechtzuerhalten und Ihre Produkte kontinuierlich zu verbessern.

Anwendungen

Die Messung der Qualität ist unerlässlich, um sicherzustellen, dass Produkte den festgelegten Standards entsprechen und zuverlässig funktionieren. Diese Werkzeuge verfügen häufig über Funktionen zur Verfolgung von Fehlern, zur Analyse von Leistungskennzahlen und zur Erstellung detaillierter Berichte. Durch die Bereitstellung von Erkenntnissen zu verbesserungswürdigen Bereichen hilft die Adcole-Messgerätesoftware Ihrem Unternehmen, die höchsten Standards aufrechtzuerhalten und Ihre Produkte kontinuierlich zu verbessern.

Umfassender technischer Support

Unser Team aus engagierten Ingenieuren steht Ihnen bei allen Fragen zu Ihrem Adcole-Wellenmessgerät gerne zur Verfügung. Wir bieten weltweiten technischen Support, Schulungen, Upgrades für Ihr Messgerät und die Rezertifizierung Ihres Messgeräts. Kontaktieren Sie uns noch heute, um einen Termin mit einem unserer Außendiensttechniker zu vereinbaren.
