Software für Materialaufbau und erweiterte Geradheitsmesstechnik
Übersicht
Die Software „Material Build-Up & Advanced Straightness” von Adcole ist eine hochentwickelte Lösung zur Analyse linearer Scandaten, die dazu dient, Materialansammlungen – allgemein als „Materialaufbau” bezeichnet – an den Vorder- oder Hinterkanten eines Gleitlager-Scans zu erkennen. Diese Art von Materialaufbau tritt in der Regel außerhalb des Standardbereichs für die Geradheitsberechnung auf und kann auf zugrunde liegende Fertigungsprobleme wie z. B. einen Ausfall der Schleifscheibe hinweisen.
Die Software unterstützt mehrere Methoden zur Messung linearer Spuren auf einem Kurbelwellenzapfen. Der grundlegendste Ansatz besteht darin, vom unteren radialen Schnitt zum oberen radialen Schnitt zu scannen. Eine alternative Methode verwendet die Wangenpositionen des Zapfens, um dessen tatsächliche Länge für die Messung zu definieren. Eine dritte, neuere Methode ermöglicht es Benutzern, eine Scanlänge zu definieren, die den Abstand zwischen den radialen Schnitten überschreitet. Diese erweiterte Scanfunktion ermöglicht die Analyse einer größeren Oberfläche des Zapfens, ohne dass die Zapfenflächen gemessen werden müssen, wodurch die Zykluszeit verkürzt wird.
Durch die Erweiterung des linearen Scanbereichs können Ingenieure potenzielle Fertigungsprobleme in der Nähe der Zapfenkanten erkennen. Die Software ermöglicht es Benutzern, die Methode zur linearen Scanreduzierung festzulegen und Parameter wie die beiden Kantenabschnitte zu definieren, die für die Materialaufbauanalyse verwendet werden. Dies ist besonders nützlich für die Erkennung von Radverschleiß, der zu einer übermäßigen Materialablagerung an den Zapfenkanten führen kann.

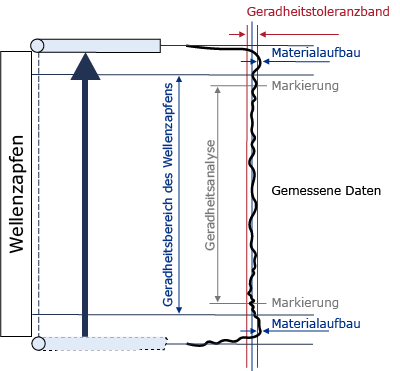

Die Software unterteilt die linearen Scandaten in segmentierte Bereiche. Der mittlere Bereich wird auf Geradheit, Konkavität und Konvexität analysiert, während die Endbereiche auf maximale und minimale Fehler bewertet werden. Diese Endbereichsanalyse ist entscheidend für die Identifizierung von Materialaufbauten, da die höchsten Abweichungen in diesen Bereichen oft auf überschüssiges Material hinweisen.
Die Software „Material Build-Up & Advanced Straightness” von Adcole bietet Herstellern ein leistungsstarkes Werkzeug zur Verbesserung der Qualitätskontrolle, zur Optimierung von Produktionsprozessen und zur Verkürzung der Prüfzeiten – und gleichzeitig einen tieferen Einblick in den Zustand der Lagerflächen.
Softwarefunktionen
Die Software „Material Build-Up & Advanced Straightness” ermöglicht es Bedienern, aus einer Reihe spezialisierter Scanmethoden auszuwählen, um Materialaufbauwerte genau zu bestimmen. Dazu gehören:
- Die grundlegende lineare Scanmethode
- Lineares Scannen basierend auf Wangenpositionen
- Lineares Scannen unter Verwendung einer alternativen Scanlänge
- und der Ansatz der Konvexitätsspezifikation
Vorteile
Die Sliding-Window-Technologie von Adcole bietet Herstellern und Ingenieuren ein leistungsstarkes Werkzeug zur Lokalisierung von Problemen an Nockenwellen und Kurbelwellen. Durch die Definition eines bestimmten Segments – oder „Fensters“ – eines Teils können Benutzer Daten in Abständen von Zoll oder Millimetern analysieren, um Spitzenfehler innerhalb dieses Bereichs zu erkennen. Diese fokussierte Analyse ist besonders wertvoll für die Identifizierung subtiler Fertigungsfehler, wie z. B. Schleifscheibenausfälle oder Werkzeuginkonsistenzen, die bei Scans über die gesamte Länge möglicherweise nicht sichtbar sind. Bei komplexen Kurbelwellenkonstruktionen kann eine Folge von Schiebefenstern verwendet werden, um den maximalen Fehler über mehrere kleine Segmente hinweg zu lokalisieren, was eine hochpräzise Methode zur Diagnose von Produktionsproblemen darstellt.
- Ermöglicht die präzise Erkennung von Spitze-zu-Spitze-Fehlern innerhalb kleiner, benutzerdefinierter Segmente eines Teils.
- Unterstützt die sequenzielle Fensteranalyse, um den maximalen Fehler über komplexe Kurbelwellengeometrien hinweg zu identifizieren.
- Hilft bei der Diagnose von Fertigungsproblemen wie Schleifscheibenverschleiß, Werkzeugfehlern oder maschinenbedingten Defekten.
