Software de metrología para análisis de vibraciones
Descripción general
“El chatter es un patrón repetitivo de pequeños picos o «ondulaciones» que se produce a intervalos regulares y puede aparecer en la superficie acabada de una pieza mecanizada. Como se indica en el artículo «Cómo determinar si existe un problema de chatter en un proceso de rectificado», en componentes críticos, como un eje giratorio dentro de un motor, el chatter puede causar problemas en el montaje final que podrían provocar un fallo prematuro de la pieza y dañar otros componentes.

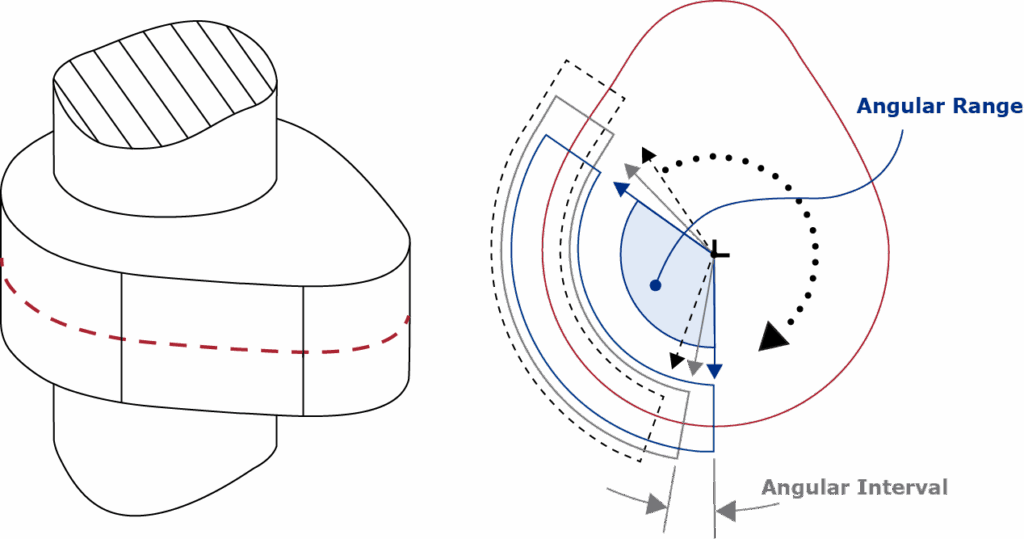

El software de análisis de vibraciones en tiempo real (RTCA) de Adcole está diseñado para detectar defectos de vibración localizados en los ejes durante el proceso de fabricación. A diferencia del análisis tradicional de rotación completa, el RTCA utiliza un enfoque de ventana deslizante, escaneando pequeños segmentos angulares (por ejemplo, 10°-30°) para identificar vibraciones que solo pueden aparecer en regiones específicas. Esto lo hace muy eficaz para detectar vibraciones repentinas, que pueden pasarse por alto en análisis más amplios. El software admite límites de tolerancia tanto de región de caja como de fórmula y permite a los usuarios personalizar los umbrales de salida y admite evaluaciones de lóbulos individuales y promedio, lo que lo convierte en una herramienta poderosa para el control de calidad en tiempo real y el diagnóstico de rectificadoras.
El software FFT Chatter Analysis se centra en el análisis rotacional completo de 360° utilizando la transformada rápida de Fourier (FFT) para convertir los datos del perfil de la superficie en el dominio de la frecuencia. Este método identifica patrones de vibración consistentes en toda la pieza, midiendo las ondulaciones por revolución (UPR) para detectar y cuantificar los defectos superficiales inducidos por la vibración. Es especialmente útil para diagnosticar problemas sistémicos en las rectificadoras y garantizar que las piezas cumplan con los estrictos estándares de acabado superficial y dimensionales. El software admite curvas de tolerancia cuadradas y personalizadas, lo que ofrece flexibilidad en la evaluación de la calidad.
Juntas, estas herramientas proporcionan una solución completa para la detección de vibraciones: el análisis de vibraciones FFT destaca en la identificación de vibraciones persistentes relacionadas con la máquina, mientras que el análisis de vibraciones en tiempo real es ideal para detectar defectos intermitentes o localizados. Cuando se utilizan junto con los medidores de alta precisión de Adcole, los fabricantes obtienen un sistema robusto para mejorar la calidad de las piezas, reducir los desechos y optimizar los procesos de rectificado.”
Funciones del software
El software de análisis de vibraciones de Adcole ofrece una integración flexible, lo que permite incorporarlo directamente en las secuencias de inspección existentes o utilizarlo como herramienta de inspección independiente tras el proceso. Esta adaptabilidad lo hace adecuado tanto para modelos de medidores en línea como de auditoría. El software proporciona información detallada al informar de la amplitud y frecuencia de vibración más altas (UPR) para cada región definida, con resultados disponibles en formato tabular y gráfico. Los usuarios pueden seleccionar los tipos de salida de amplitud en función de sus necesidades, incluyendo micrómetros (μm) o decibelios (dB), lo que garantiza la compatibilidad con diversas normas de fabricación.
Ventajas
El software de análisis de vibraciones de Adcole admite una amplia gama de configuraciones de tolerancia, incluidas tolerancias de caja de una o varias regiones, así como tolerancias curvas basadas en fórmulas o archivos. Permite a los usuarios definir rangos angulares específicos para la inspección, como el análisis completo de 360° o regiones específicas como círculos base, rampas y flancos, lo que lo hace especialmente eficaz para detectar vibraciones repentinas en los cojinetes. La función de ventana deslizante permite ajustar el intervalo angular, lo que mejora la precisión de la detección de vibraciones localizadas. Además, el software puede analizar lóbulos individuales o datos medios de lóbulos, lo que ofrece una visión completa de la calidad de las piezas.
Al permitir a los fabricantes detectar vibraciones en lóbulos de ejes, muñones y cojinetes de pasador, el software proporciona datos procesables que respaldan la optimización de procesos y la resolución de problemas. Esto ayuda a identificar las causas fundamentales de los problemas de producción, mejorar la calidad de las piezas y aumentar la eficiencia general de la fabricación. Con múltiples métodos de análisis y tipos de tolerancia, el software de vibraciones de Adcole es una herramienta robusta para mejorar la rentabilidad y mantener altos estándares en el mecanizado de precisión.
Calibres compatibles
Asistencia técnica y de ingeniería integral
Nuestro equipo de ingenieros especializados está listo para ayudarle con cualquier necesidad relacionada con su medidor de metrología de ejes Adcole. Ofrecemos asistencia técnica global, formación, actualizaciones para su medidor y recertificación del medidor. Póngase en contacto con nosotros hoy mismo para programar su servicio con uno de nuestros ingenieros de servicio de campo.
