El acabado superficial o la textura de las características del eje que tienen ajustes precisos o se mueven entre sí suelen pasarse por alto al considerar la calidad final y el impacto general que pueden tener en el rendimiento. El acabado superficial se refiere a las irregularidades inherentes que deja el proceso de fabricación, como el rectificado, el torneado o el bruñido.

Para evaluar con precisión el acabado de la superficie, es esencial evaluar tres características clave: la disposición, la ondulación y la rugosidad, especialmente en características críticas del eje, como los cojinetes y las superficies de empuje. Estos parámetros definen colectivamente la textura de una superficie mecanizada y son cruciales para garantizar el funcionamiento adecuado y la longevidad de los componentes giratorios.

Es importante distinguir el acabado superficial de la vibración, que es un fenómeno distinto. La vibración se manifiesta como un patrón repetitivo de pequeños picos o ondulaciones espaciados uniformemente, causados por las vibraciones durante el mecanizado. Aunque la vibración puede aparecer en una superficie acabada, no es un componente de la medición del acabado superficial.

Tipos de medidores de rugosidad superficial de ejes

Los medidores de rugosidad superficial de Adcole están diseñados específicamente para inspeccionar árboles de levas y cigüeñales, engranajes y ejes de transmisión, así como otros componentes cilíndricos mecanizados con precisión. Diseñados para una carga horizontal, ofrecen ciclos de medición de superficies rápidos y una precisión líder en el sector en los datos de inspección de piezas, y cuentan con una placa de superficie de granito con cabezal, contrapunto y carro integrados, lo que garantiza la estabilidad mecánica y un rendimiento repetible en entornos exigentes.

Características y ventajas

El medidor utiliza puntas de lápiz de tamaño común: puntas de diamante con radio de 2 µm, 5 µm o 10 µm, sondas con punta de rubí o sondas de deslizamiento con radios de 2 µm y 5 µm.
El medidor automatizado, que se acciona con solo pulsar un botón, proporciona datos de alta densidad de las piezas: 2000 puntos de datos por mm.
Ciclos rápidos para mejorar el rendimiento.
Interfaz de operador fácil de usar

Los medidores de rugosidad superficial de Adcole se pueden clasificar en tres tipos: totalmente táctiles, ópticos y táctiles combinados, o totalmente ópticos.

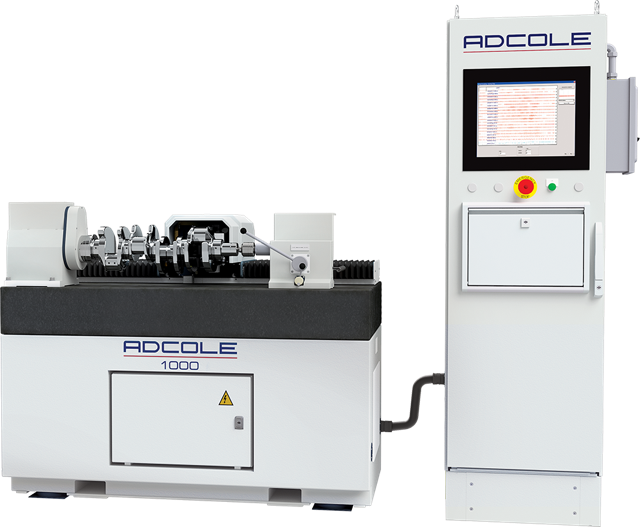

1000: Medidor de rugosidad de superficie automatizado

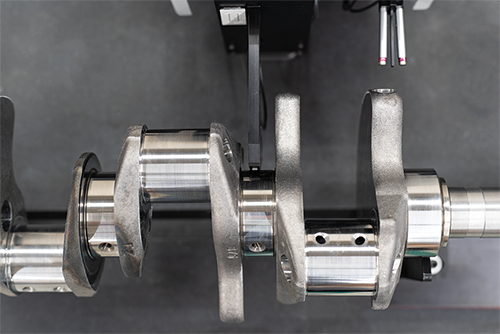

Aprovechando la metrología táctil basada en un lápiz óptico, el medidor automático de rugosidad superficial de ejes modelo 1000 ofrece una solución completa y fiable para el control de calidad con una resolución vertical inferior a 1 nm y una resolución lateral de 0,5 µm. La longitud máxima de la pieza es de 36 pulgadas (915 mm) y el peso es de 222 libras (100 kg), con un diámetro de oscilación de 6,7 pulgadas (170 mm).

Especificaciones

Swipe to Scroll

	1000
Especificaciones de precisión
Resolución vertical	<1 nm
Rango	40 µm
Resolución lateral	0,5 µm
Error total	<10% de la tolerancia típica de las piezas industriales
Especificaciones generales
Eje de rotación	Horizontal
Diámetro de giro	170mm (6,7")
Peso máximo de la pieza	100 kg (222 lb)
Longitud máxima delapieza ⁱ	915mm (36")
Velocidad de rotación	1 - 20 RPM
Velocidad de medición	1mm/s (ajustable)
Especificaciones técnicas
Radio de la punta	2, 5 o 10 micrómetros
Fuerza del palpador	0,7 mN a 1 mN seleccionable
Elevación del palpador	Automático / programable
Valor de corte	De 0,08 a 8,0 mm (de 0,003” a 0,3”) configurable
Longitud de evaluación	4 mm (ajustable)
Filtro	2CR, gaussiana, gaussiana robusta
Tipos de sonda	Sondas inductivas con punta de diamante y radio de 2 μm, 5 μm y 10 μm, con deslizamiento de rubí. Sondas de deslizamiento con radio de 2 μm y 5 μm
Dimensiones de la base del calibre
Altura del calibre	1.575mm (62")
Ancho de calibre	762mm (30")
Profundidad del calibre	1.321mm (52")
Peso del medidor	2.495 kg (5.500 lb)

Swipe to Scroll

i La longitud máxima de la pieza es aproximada. La longitud real depende del tipo de herramienta central, la configuración del orificio central de la pieza, la cantidad de recorrido TS necesario para despejar la pieza del cliente, etc.

Swipe to Scroll

1000
Características medidas
Cojinetes principales
Paredes laterales del muñón del pasador
Diámetros de poste y brida
Manguitos de biela
Caras de empuje
Métodos de medición de la precisión axial
Parámetros de rugosidad - táctiles
Ra	Rp	Tp (Rmr)	Rsk
Htp-1/2/3/4/5/6 (Rdc)	Rt	Rpm	RzDIN
Rp/Rt	Rk	Rpk	Rvk
MR1	MR2	R3z	RzJIS

Swipe to Scroll

1000-Z: Medidor táctil y óptico de rugosidad superficial

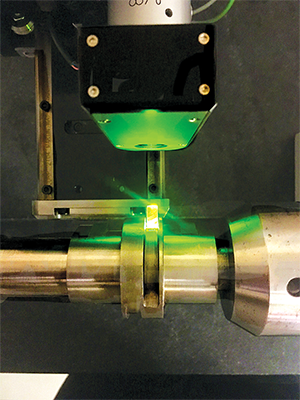

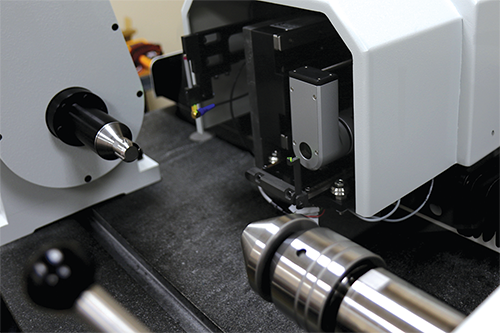

El modelo 1000-Z de Adcole cuenta con cabezales de medición ópticos y táctiles para ofrecer mediciones de superficie de alta precisión. La sonda interferométrica sin contacto ZYGO© de luz blanca amplía las capacidades de medición de la sonda de contacto con punta de diamante del medidor Adcole 1000 estándar. El accesorio óptico puede medir con precisión el acabado superficial de características de difícil acceso, como fondos de ranuras, paredes laterales y mucho más, con una resolución inferior a 1 nm.

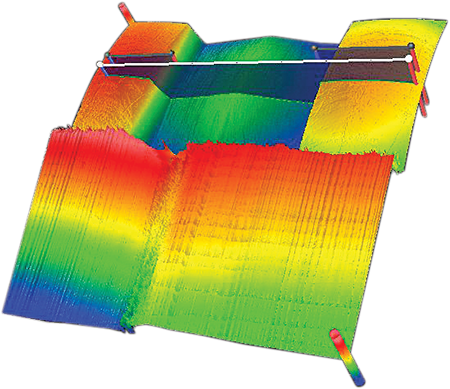

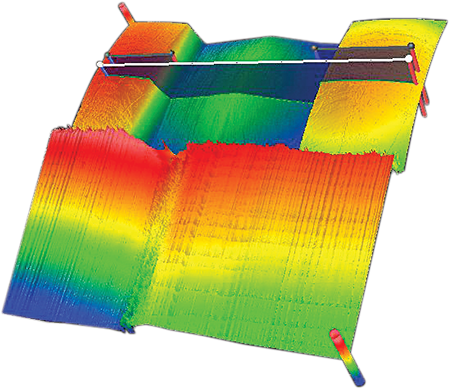

Al añadir el accesorio óptico, el área de medición se amplía desde una sola línea de sonda de contacto a un área superficial 3D de 3,3 x 3,3 mm. Esto aumenta significativamente el número de puntos de datos recopilados, lo que permite un análisis de superficie flexible y más completo con una mejor visión de la calidad de las piezas.

El medidor 1000-Z cuantifica la rugosidad de la superficie para garantizar la calidad de la fabricación y detectar posibles problemas. Estas mediciones son vitales en tribología, donde la textura de la superficie, como la rugosidad, la ondulación y la forma, afecta directamente a la fricción, el desgaste y la lubricación. Incluso las variaciones topográficas más mínimas pueden influir en la forma en que los componentes interactúan bajo carga.

1000-ZS: Medidor óptico de rugosidad superficial de ejes

Por motivos de coste, el 1000-Zs se ha fabricado sin ninguna función táctil para ser un medidor óptico de rugosidad superficial ZYGO completo.

Especificaciones

Swipe to Scroll

	1000-Z
Especificaciones de precisión
Resolución vertical	<1 nm
Rango	40 µm
Resolución lateral	0,5 µm
Error total	<10% de la tolerancia típica de las piezas industriales
Especificaciones generales
Eje de rotación	Horizontal
Diámetro de giro	170mm (6,7")
Peso máximo de la pieza	100 kg (222 lb)
Longitud máxima delapieza ⁱ	915mm (36")
Velocidad de rotación	1 - 20 RPM
Velocidad de medición	1mm/s (ajustable)
Especificaciones técnicas
Resolución lateral - Táctil	0,5 µm
Resolución lateral - Óptica	3,3 µm
Longitud de evaluación - Táctil	4mm (ajustable)
Longitud de evaluación - Óptica	3,3mm x 3,3mm
Resolución	<1 nm
Fuerza del palpador	0,7 mN a 1 mN seleccionable
Rango del palpador	40 µm
Valor de corte	De 0,08 a 8,0 mm (de 0,003” a 0,3”) configurable
Filtro	2CR, gaussiana, gaussiana robusta
Dimensiones de la base del calibre
Altura del calibre	1.575mm (62")
Ancho de calibre	762mm (30")
Profundidad del calibre	1.321mm (52")
Peso del medidor	2.495 kg (5.500 lb)
Especificaciones del sensor
Táctil	Sensor inductivo con punta de diamante
Ópticas	Interferometría de barrido de coherencia 3D sin contacto (CSI)

Swipe to Scroll

Capacidades

Swipe to Scroll

1000
Características medidas
Cojinetes principales
Paredes laterales del muñón del pasador
Diámetros de poste y brida
Manguitos de biela
Caras de empuje
Métodos de medición de la precisión axial
Parámetros de rugosidad - táctiles
Ra	Rp	Tp (Rmr)	Rsk
Htp-1/2/3/4/5/6 (Rdc)	Rt	Rpm	RzDIN
Rp/Rt	Rk	Rpk	Rvk
MR1	MR2	R3z	RzJIS
Parámetros de rugosidad - Óptico
Ra	Rsk	Rpm	RzDIN
R3z		Rmax

Swipe to Scroll

Software

La medición de la calidad es esencial para garantizar que los productos cumplan con los estándares especificados y funcionen de manera confiable

El software de nuestros medidores le ayuda a detectar problemas antes de que se conviertan en un problema, con funciones para el seguimiento de defectos, el análisis de métricas de rendimiento y la generación de informes detallados. Al proporcionar información sobre las áreas que se pueden mejorar, el software de los medidores Adcole ayuda a su organización a mantener los más altos estándares y a mejorar continuamente sus productos.

Aplicaciones

La medición de la calidad es esencial para garantizar que los productos cumplan con los estándares especificados y funcionen de manera confiable. Estas herramientas suelen incluir funciones para rastrear defectos, analizar métricas de rendimiento y generar informes detallados. Al proporcionar información sobre las áreas que se pueden mejorar, el software de medición de Adcole ayuda a su organización a mantener los más altos estándares y mejorar continuamente sus productos.

Asistencia técnica y de ingeniería integral

Nuestro equipo de ingenieros especializados está a su disposición para ayudarle con cualquier necesidad relacionada con su medidor de metrología de ejes Adcole. Ofrecemos asistencia técnica global, formación, actualizaciones para su medidor y recertificación del mismo. Póngase en contacto con nosotros hoy mismo para programar su revisión de ingeniería o servicio con uno de nuestros ingenieros de servicio de campo.
