모델 911 샤프트 측정 게이지

개요

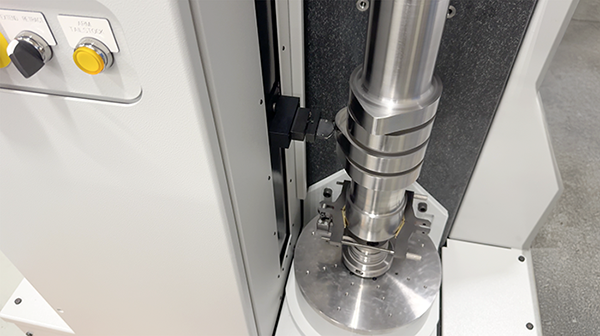

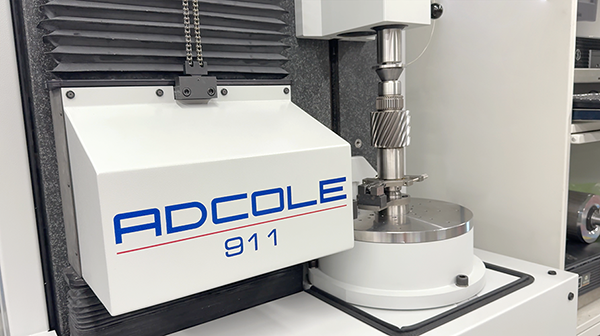

Adcole 모델 911은 정밀 샤프트 계측 분야의 표준으로, 40년 이상 전 세계 제조업체의 신뢰를 받아왔습니다. 다용도성을 위해 설계된 이 반자동 계측기는 EV 로터 구동축 및 출력축, 밸런스 샤프트, 이심축, 캠축, 변속기 샤프트등 다양한 원통형 부품에 걸쳐 서브마이크론 수준의 정확도를 제공합니다 .

견고한 설계와 고급 측정 기능으로 작업 현장과 계측실 환경 모두에 이상적입니다. 고해상도 데이터 수집, 직관적인 소프트웨어, 유연한 부품 핸들링을 통해 모델 911은 자동차, 항공우주 및 산업 분야에서 일관되고 신뢰할 수 있는 결과를 보장합니다.

장점 및 기능

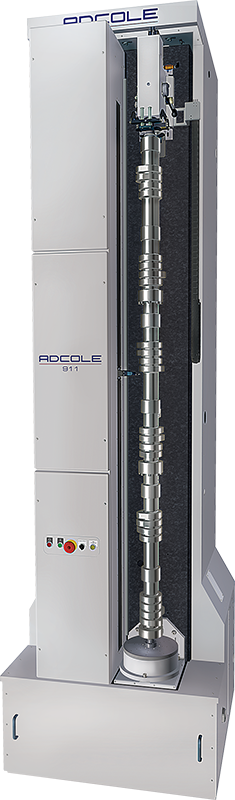

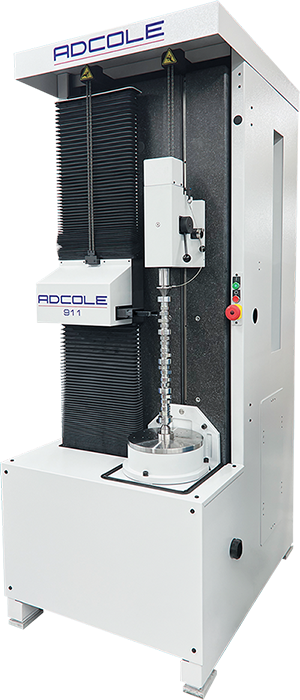

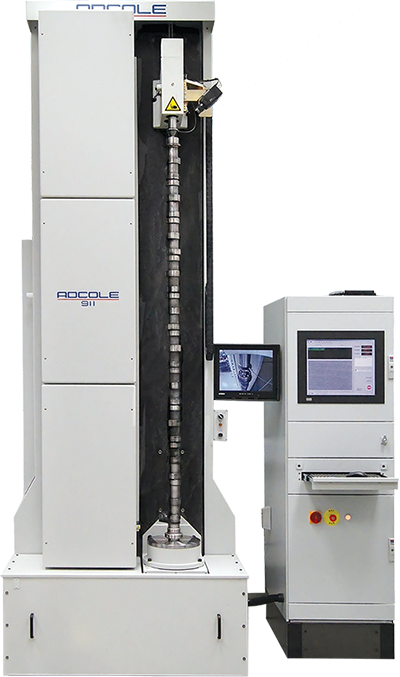

유연한 911 시리즈 샤프트 게이지(Shaft Gage)는 다양한 샤프트 크기와 구성을 지원하며, 다양한 제조 요구 사항을 충족하기 위해 10가지 모델이 제공됩니다. 이 제품군 중 가장 소형인 911-24 모델은 최대 583 mm(23 in.)의 길이 용량을 제공합니다. 길이 측정 용량은 911-36, 911-60, 911-90, 911-105 모델로 갈수록 점차 증가하며, 각 모델은 최대 341 kg(750 lb)의 부품을 지지할 수 있습니다.

표준 프레임의 폭을 초과하는 샤프트의 경우, Adcole은 길이가 최대 2,248 mm(88.5 in.)인 샤프트를 측정할 수 있는 와이드 바디 구성을 제공합니다. 1200-HC의 큰 스윙 직경 없이 더 긴 길이와 더 큰 중량 용량이 필요한 제조업체는 길이 최대 4,572 mm(180 in.), 중량 최대 680 kg(1,500 lb)의 샤프트를 수용할 수 있는 더 큰 911 모델을 선택할 수 있습니다.

정밀 측정 외에도 Adcole 911은 다용도성과 효율성을 고려하여 설계되었습니다. 자동화된 측정 루틴은 제조 공정 초기에 결함을 식별함으로써 인건비를 절감하고, 처리량을 향상시키며, 불량품을 최소화하는 데 도움이 됩니다. 캠 측벽 오차 측정을 위한 CamTracker 및 DiaMetric™ 팔로워와 같은 고급 옵션은 서브마이크론 수준의 정확도를 한층 더 높여주며, 911을 엄격한 공차를 유지하고, 공정 제어를 개선하며, 일관되게 고품질 부품을 공급하고자 하는 제조업체에게 이상적인 솔루션으로 만들어 줍니다.

사양

Swipe to Scroll

	911-24	911-36	911-36 WB	911-60	911-60 WB	911-90	911-90 WB	911-105	911-130	911-180
정확도 사양
방사상정확도 ⁱ	±0.5 µm
방사상분해능 ⁱ	0.016 µm
각도 정확도	<0.1 아크초 (<0.0002º)
각도 분해능	<0.036 아크초 (<0.00001°)
G일반 사양
회전축	수직
팔로워 스트로크	120mm (4.72”)	120mm (4.72”)	155mm (6.10”)	120mm (4.72”)	155mm (6.10”)	120mm (4.72”)	155mm (6.10”)	120mm (4.72”)	155mm (6.10”)
S스윙 직경	228mm (9”)	228mm (9”)	311mm (12.25”)	228mm (9”)	311mm (12.25”)	228mm (9”)	311mm (12.25”)	228mm (9”)	311mm (12.25”)
부품 중량 최대	341 kg (750 lb)								680 kg (1,500 lb)
부품 길이 최대 ⁱⁱ	583mm (23.0”)	888mm (35.0”)	993mm (39.1”)	1,495mm (58.9”)	1,473mm (58.0”)	2,250mm (88.6”)	2,248mm (88.5”)	2,631mm (103.6”)	3,302mm (130”)	4,572mm (180”)
B베이스 게이지 치수
게이지 높이	2,004mm (80")	2,229mm (90.5")	2,426mm (95.5")	2,908mm (114.5")		3,556mm (140")		3,937mm (155")	4,426mm (174.3")	5,715mm (225")
게이지 폭	887mm (34.9")		1,087mm (42.8")	938mm (36.94")	1,087mm (42.8")	1,146mm (45.1")	1,280mm (50.4”)	1,146mm (45.1")	1,727mm (68")
게이지 깊이	1,195mm (47")		1,264mm (49.8")	1,195mm (47")	1,260mm (49.6")	1,195mm (47")	1,308mm (51.5")	1,195mm (47")	1,946mm (76.6")
게이지중량 ⁱⁱⁱ	2,160 kg (4,760 lb)	2,380 kg (5,250 lb)	2,680 kg (5,900 lb)	2,880 kg (6,350 lb)	3,330 kg (7,340 lb)	3,265 kg (7,200 lb)	3,815 kg (8,410 lb)	4,180 kg (9,220 lb)	7,700 kg (17,000 lb)	12,700 kg (28,000 lb)

Swipe to Scroll

i 온도 20±1°C, 상대 습도 40%-60%, 압력 86KPa-106KPa.
ii 최대 부품 길이는 대략적인 수치입니다. 실제 길이는 중앙 공구 스타일, 부품 중앙 구멍 구성, 고객 부품 처리를 위한 TS 이동 거리 등에 따라 달라집니다.
iii 무게는 추가 옵션이나 캐비닛을 포함하지 않습니다

소프트웨어

제품이 지정된 기준을 충족하고 안정적으로 작동하도록 보장하기 위해서는 품질 측정이 필수적입니다

당사 게이지의 소프트웨어는 결함 추적, 성능 지표 분석 및 상세한 보고서 생성을 위한 기능을 통해 문제가 발생하기 전에 문제를 발견할 수 있도록 지원합니다. 개선이 필요한 영역에 대한 통찰력을 제공함으로써 Adcole 게이지 소프트웨어는 귀사가 최고 수준의 기준을 유지하고 지속적으로 제품을 개선할 수 있도록 지원합니다.

응용 분야

측정 품질은 제품이 지정된 기준을 충족하고 안정적으로 작동하도록 보장하는 데 필수적입니다. 이러한 도구에는 결함 추적, 성능 지표 분석, 상세 보고서 생성 기능이 포함되는 경우가 많습니다. 개선이 필요한 영역에 대한 통찰력을 제공함으로써 Adcole 게이지 소프트웨어는 귀사가 최고 수준의 기준을 유지하고 제품을 지속적으로 개선하는 데 도움을 줍니다.
