Como as coordenadas para erros de paralelismo dependem da posição da peça em relação aos componentes de dimensão, alguns operadores podem achar isso confuso. Esta postagem ajuda a esclarecer algumas perguntas frequentes que você pode ter sobre paralelismo. Primeiro, definimos o paralelismo e, em seguida, discutimos o sistema de coordenadas.
O paralelismo do munhão é baseado nas medidas radiais dos dois cortes externos do munhão. O cálculo compara o Centro de Mínimos Quadrados (LSC) do corte 3 com o LSC do corte 1 para determinar o eixo do munhão específico e, em seguida, compara esse eixo do munhão com o eixo de referência. O eixo de referência, ou ponto de referência, é baseado nos componentes médios médios dos cortes externos (corte 1 e corte 3) dos dias de referência. O eixo de referência é geralmente os diários finais ou adjacentes, mas também pode ser o eixo do medidor ou um eixo especificado com base em diários selecionados. Em alguns modelos de medição, o eixo de referência pode ser redefinido.
O paralelismo com o munhão pode ser influenciado pela largura do munhão ou pela distância entre os cortes externos. O paralelismo não é influenciado pelo raio do munhão. Os dados de varredura linear podem ser analisados em relação a um eixo de peça para fornecer um cálculo de paralelismo alternativo.
Depois que o paralelismo for medido, você poderá visualizar o erro de saída de duas maneiras diferentes: como valores absolutos de paralelismo, incluindo o ângulo em que ele ocorre, ou como valores de paralelismo X e Y. O primeiro método fornece o componente vetorial do paralelismo; o segundo método fornece os componentes individuais do paralelismo.
A Adcole especificou o sistema de coordenadas para as versões atuais do software da seguinte forma: o eixo y corresponde ao movimento da garra à medida que ela se estende, e o eixo x é perpendicular a esse movimento da garra.
Ao visualizar o eixo de rotação, o x positivo se move do eixo de rotação para a pedra e o y positivo se move do eixo de rotação para a placa de apoio.
O sistema de coordenadas é o mesmo quando um virabrequim é medido em uma rotação no sentido anti-horário ou horário.
A orientação da peça é com o Principal 1 na extremidade do cabeçote e o Principal N na extremidade do cabeçote solto.
Seguidor (esquerda)

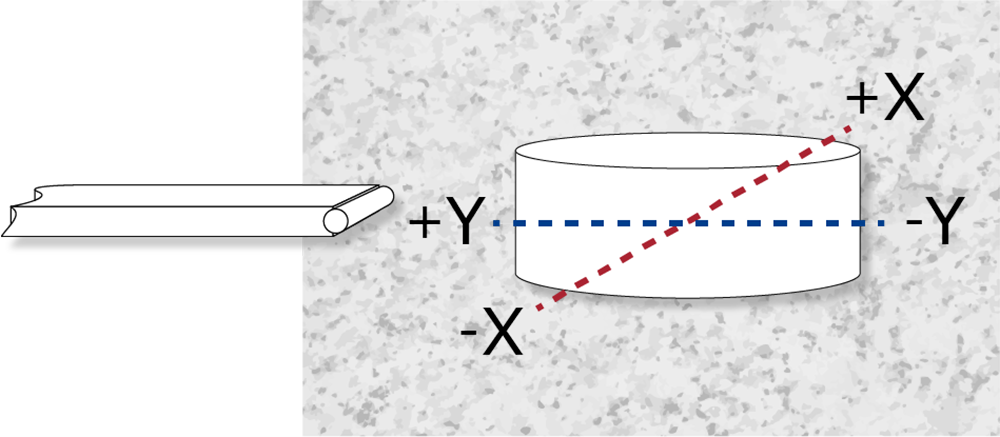

Os eixos X e Y estão no mesmo plano e são perpendiculares um ao outro. O eixo X é perpendicular à pedra e o eixo Y é paralelo a ela.
Embora as peças invertidas sejam fisicamente diferentes na forma como o sistema de coordenadas é exibido, os dados de saída permanecem consistentes, independentemente da orientação das peças no dimensionamento. As peças invertidas são medidas na direção oposta de rotação, como quando a peça é colocada na dimensão com a cabeça 1 na cabeça. O software leva essa informação em consideração ao calcular o paralelismo e apresenta resultados idênticos.
- Cuidado ao medir o paralelismo
- O paralelismo pode ser afetado por problemas com os centros das peças
- O paralelismo pode ser afetado por problemas no programa do driver
