O acabamento da superfície ou a textura dos elementos do eixo que têm encaixes apertados ou se movem uns contra os outros são comumente ignorados quando se considera a qualidade final e o impacto geral que podem ter sobre o desempenho. O acabamento da superfície refere-se às irregularidades inerentes deixadas pelo processo de fabricação – como retificação, torneamento ou brunimento.

Para avaliar com precisão o acabamento da superfície, é essencial avaliar três características principais: disposição, ondulação e rugosidade – especialmente em características críticas do eixo, como moentes e superfícies de empuxo. Esses parâmetros definem coletivamente a textura de uma superfície usinada e são cruciais para garantir o funcionamento adequado e a longevidade dos componentes rotativos.

É importante distinguir o acabamento da superfície da vibração, que é um fenômeno distinto. A vibração se manifesta como um padrão repetitivo de pequenos picos ou ondulações uniformemente espaçados, causados por vibrações durante a usinagem. Embora a vibração possa aparecer em uma superfície acabada, ela não é um componente da medição do acabamento da superfície.

Tipos de medidores de rugosidade de superfície para eixos

Os medidores de rugosidade de superfície da Adcole são projetados especificamente para inspecionar eixos de comando de válvulas e virabrequins, engrenagens e eixos de transmissão e outros componentes cilíndricos finamente usinados. Projetado para carga horizontal, ele oferece ciclos rápidos de medição de superfície e precisão líder do setor em dados de inspeção de peças e apresenta uma placa de superfície de granito com cabeçote, cabeçote móvel e carro integrados – garantindo estabilidade mecânica e desempenho repetível em ambientes exigentes.

Recursos e benefícios

O medidor usa tamanhos de ponta de agulha comumente disponíveis: pontas de diamante de 2 µm, 5 µm ou 10 µm de raio, apalpadores com patins de rubi ou tipos de apalpadores com patins de 2 µm e 5 µm de raio
O medidor automatizado, acionado por um botão, fornece dados de peças de alta densidade de dados da peça - 2000 pontos de dados por mm
Tempos de ciclo rápidos para melhorar a produtividade
Interface do operador fácil de usar

Os medidores de rugosidade de superfície da Adcole podem ser divididos em três tipos: totalmente tátil, combinação óptica e tátil ou totalmente óptico.

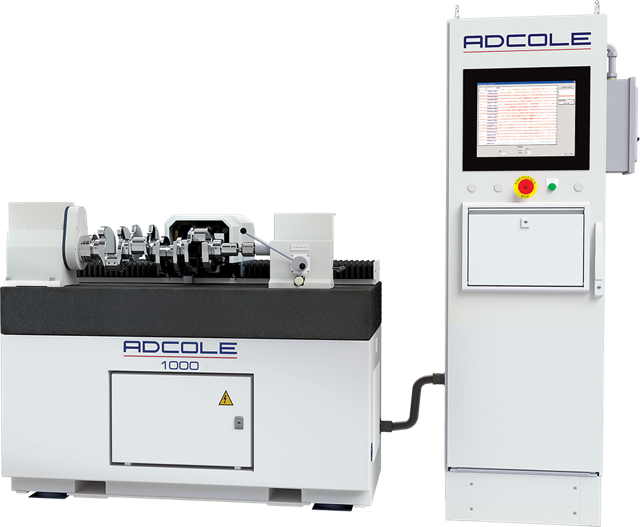

1000: Medição automatizada de rugosidade da superfície do eixo

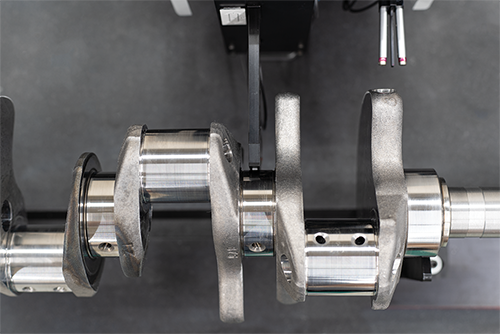

Aproveitando a metrologia tátil baseada em estilete, o medidor automatizado de rugosidade de superfície de eixo Modelo 1000 oferece uma solução abrangente e confiável para garantia de qualidade com uma resolução vertical de menos de 1 nm e uma resolução lateral de 0,5 µm. O comprimento máximo da peça é de 915 mm (36 polegadas) e o peso é de 100 kg (222 libras) com um diâmetro de giro de 170 mm (6,7 polegadas).

Especificações

Swipe to Scroll

	1000
Especificações de precisão
Resolução vertical	<1 nm
Alcance	40 µm
Resolução lateral	0,5 µm
Erro geral	<10% da tolerância típica de peças do setor
Especificações gerais
Eixo de rotação	Horizontal
Diâmetro do giro	170mm (6,7")
Peso da peça máx.	100 kg (222 lb)
Comprimento da peça Max. ⁱ	915mm (36")
Velocidade de rotação	1 - 20 RPM
Velocidade de medição	1mm/s (ajustável)
Especificações técnicas
Raio da ponta	2, 5 ou 10 micrômetros
Força do Stylus	0,7 mN a 1 mN selecionável
Levantamento da ponta	Automático / Programável
Valor de corte	0,08 a 8,0 mm (0,003" a 0,3") configurável
Comprimento de avaliação	4 mm (ajustável)
Filtro	2CR, Gaussiana, Gaussiana robusta
Tipos de sonda	Sondas indutivas com ponta de diamante de 2 μm, 5 μm e 10 μm de raio, com revestimento de rubi. Tipos de sonda de 2 μm, 5 μm de raio através de skid
Dimensões do medidor de base
Altura do medidor	1.575 mm (62")
Largura da bitola	762mm (30")
Profundidade do medidor	1.321mm (52")
Peso do medidor	2.495 kg (5.500 lb)

Swipe to Scroll

i O comprimento máximo da peça é aproximado. O comprimento real depende do estilo da ferramenta central, da configuração do furo central da peça, da quantidade de deslocamento do TS necessária para liberar a peça do cliente etc.

Capacidades

Swipe to Scroll

1000
Características medidas
Mancais do rolamento principal
Paredes laterais do munhão do pino
Diâmetros da coluna e do flange
Mancais da haste
Faces de encosto
Lóbulos e diâmetros do eixo de comando de válvulas
Parâmetros de rugosidade - tátil
Ra	Rp	Tp (Rmr)	Rsk
Htp-1/2/3/4/5/6 (Rdc)	Rt	Rpm	RzDIN
Rp/Rt	Rk	Rpk	Rvk
MR1	MR2	R3z	RzJIS

Swipe to Scroll

1000-Z: Medidor de rugosidade de superfície tátil e óptico para eixos

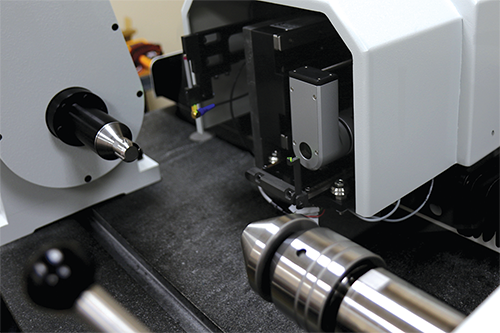

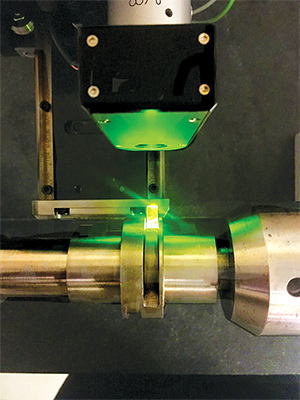

O modelo 1000-Z da Adcole apresenta cabeçotes de medição ópticos e táteis para fornecer medições de superfície de alta precisão. A sonda interferométrica de luz branca ZYGO©, sem contato, amplia os recursos de medição da sonda de contato com ponta de diamante do medidor padrão Adcole 1000. O acessório óptico pode medir com precisão o acabamento da superfície de características difíceis de alcançar, como fundos de ranhuras, paredes laterais e muito mais, com uma resolução inferior a 1 nm.

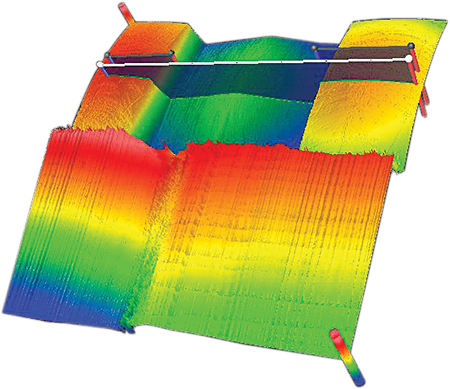

Ao adicionar o acessório óptico, a área de medição se expande de uma única linha de sonda de contato para uma área de superfície 3D medindo 3,3 x 3,3 mm. Isso aumenta significativamente o número de pontos de dados coletados, permitindo uma análise de superfície flexível e mais abrangente, com melhor percepção da qualidade da peça.

O medidor 1000-Z quantifica a rugosidade da superfície para garantir a qualidade da fabricação e detectar possíveis problemas. Essas medições são vitais na tribologia, onde a textura da superfície – como rugosidade, ondulação e forma – afeta diretamente o atrito, o desgaste e a lubrificação. Até mesmo variações topográficas mínimas podem influenciar a forma como os componentes interagem sob carga.

1000-ZS: Medidor óptico de rugosidade da superfície do eixo

Por questões de custo, o 1000-Zs é construído sem todos os recursos táteis para ser um medidor de rugosidade de superfície totalmente óptico da ZYGO.

Especificações

Swipe to Scroll

	1000-Z
Especificações de precisão
Resolução vertical	<1 nm
Alcance	40 µm
Resolução lateral	0.5 µm
Erro geral	<10% da tolerância típica de peças do setor
Especificações gerais
Eixo de rotação	Horizontal
Diâmetro do giro	170mm (6,7")
Peso da peça máx.	100 kg (222 lb)
Comprimento da peça Max. ⁱ	915mm (36")
Velocidade de rotação	1 - 20 RPM
Velocidade de medição	1 mm/s (ajustável)
Especificações técnicas
Resolução lateral - Tátil	0.5 µm
Resolução lateral - óptica	3,3 µm
Comprimento de avaliação - Tátil	4mm (ajustável)
Comprimento de avaliação - óptico	3,3mm x 3,3mm
Resolução	<1 nm
Força do Stylus	0,7 mN a 1 mN selecionável
Faixa da caneta	40 µm
Valor de corte	0,08 a 8,0mm (0,003" a 0,3") configurável
Filtro	2CR, Gaussiana, Gaussiana robusta
Dimensões do medidor de base
Altura do medidor	1.575mm (62")
Largura da bitola	762mm (30")
Profundidade do medidor	1.321mm (52")
Peso do medidor	2.495 kg (5,500 lb)
Especificações do sensor
Tátil	Indutivo com ponta de diamante
Ótica	Interferometria de varredura de coerência 3D sem contato (CSI)

Swipe to Scroll

Capacidades

Swipe to Scroll

1000
Características medidas
Mancais do rolamento principal
Paredes laterais do munhão do pino
Diâmetros da coluna e do flange
Mancais da haste
Faces de encosto
Lóbulos e diâmetros do eixo de comando de válvulas
Parâmetros de rugosidade - tátil
Ra	Rp	Tp (Rmr)	Rsk
Htp-1/2/3/4/5/6 (Rdc)	Rt	Rpm	RzDIN
Rp/Rt	Rk	Rpk	Rvk
MR1	MR2	R3z	RzJIS
Parâmetros de rugosidade - óptico
Ra	Rsk	Rpm	RzDIN
R3z		Rmax

Swipe to Scroll

Software

A medição da qualidade é essencial para garantir que os produtos atendam aos padrões especificados e tenham um desempenho confiável

O software dos nossos gages ajuda a encontrar problemas antes que se tornem um problema, com recursos para rastrear defeitos, analisar métricas de desempenho e gerar relatórios detalhados. Ao fornecer percepções sobre as áreas de melhoria, o software de medição da Adcole ajuda sua organização a manter os mais altos padrões e a aprimorar continuamente seus produtos.

Aplicações

A medição da qualidade é essencial para garantir que os produtos atendam aos padrões especificados e tenham um desempenho confiável. Essas ferramentas geralmente incluem recursos para rastrear defeitos, analisar métricas de desempenho e gerar relatórios detalhados. Ao fornecer percepções sobre as áreas de melhoria, o software de medição da Adcole ajuda sua organização a manter os mais altos padrões e a aprimorar continuamente seus produtos.
