Software de medição de perfil linear: Medições de convexidade linear, concavidade e barrilamento
Adcole LLC
Os princípios básicos de GD&T definem o perfil de uma linha da seguinte forma:
O perfil de uma linha descreve uma zona de tolerância em torno de qualquer linha em qualquer recurso, geralmente de forma curva. O perfil de uma linha é um intervalo de tolerância bidimensional que pode ser aplicado a qualquer tolerância linear. Se for chamado em uma superfície, como um raio em uma peça, o perfil de uma linha especificaria o quanto essa seção transversal poderia variar de um raio curvo verdadeiro. O perfil de uma linha pega uma seção transversal em qualquer ponto da superfície e define uma zona de tolerância em cada lado do perfil. O perfil de uma chamada de linha também pode ser definido com um líder geral ou com um intervalo específico (veja o exemplo). – Noções básicas de GD&T
A Adcole entende a importância das medições de perfil linear para fabricantes avançados que produzem componentes de precisão. É por isso que a Adcole oferece o Linear Profile Measurement Software – um utilitário que permite que os engenheiros obtenham medições de convexidade linear, concavidade linear e barrela linear em um formato de fácil compreensão.
O software Linear Profile Measurement (Medição de perfil linear) da Adcole permite comparar uma varredura linear de um munhão ou de um lóbulo com um raio conhecido. Esse raio é especificado com base em informações nominais. A saída é o maior erro positivo, o maior erro negativo e o erro de pico a vale. O software permite a plotagem do perfil medido em relação ao perfil nominal com faixas de tolerância e o erro de perfil com faixas de tolerância.

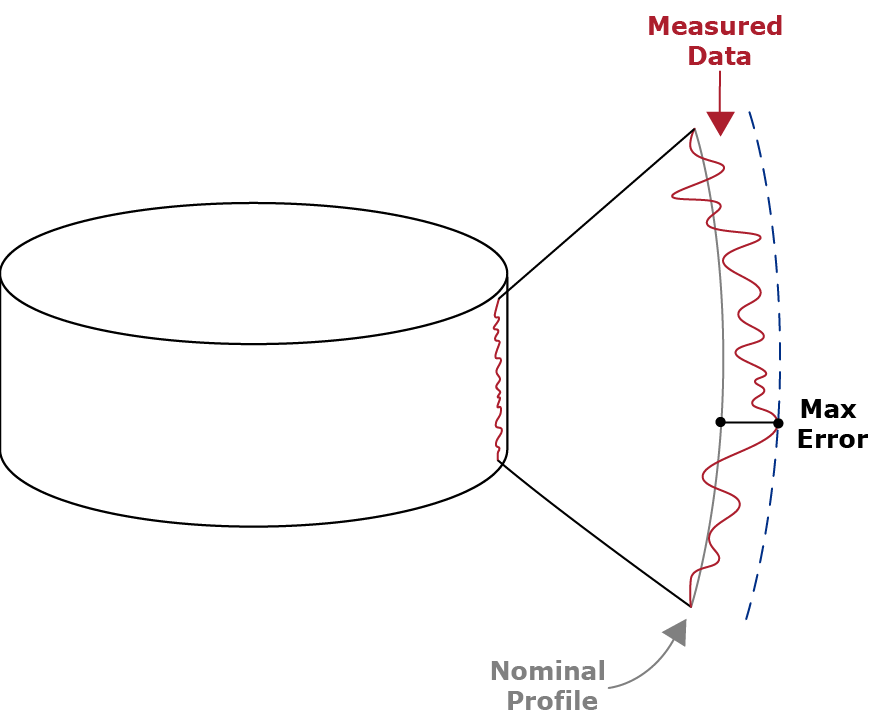

O software de medição de perfil linear permite plotar o perfil medido em relação ao perfil nominal com faixas de tolerância, bem como o erro de perfil com faixas de tolerância.
A medição da convexidade linear baseia-se na determinação do valor positivo máximo dos dados da varredura linear em relação a uma linha reta que foi desenhada através dos pontos finais da varredura linear. Se os dados lineares que estão sendo analisados quanto à linearidade não estiverem usando os dados da varredura completa, a linha reta será desenhada através dos pontos finais dos dados a serem analisados.
A medição da concavidade linear baseia-se na determinação do valor mínimo dos dados da varredura linear em relação a uma linha reta traçada através dos pontos finais da varredura linear. Se os dados lineares que estão sendo analisados quanto à linearidade não estiverem usando os dados da varredura completa, a linha reta será traçada através dos pontos finais dos dados a serem analisados. O resultado desse valor pode ser positivo ou negativo.
O software Linear Profile Measurement foi projetado para mapear o erro do perfil linear em relação a um raio de perfil conhecido ou especificado. Esse recurso fornece o erro total do perfil, além do erro máximo positivo e negativo do perfil dos pontos de dados. O recurso de perfil linear permite que os usuários tracem/visualizem o perfil e o erro de perfil numérica e graficamente. A saída gráfica mostra que o perfil está sendo retificado com a forma adequada e na localização axial da altura pretendida – o perfil linear está alinhado corretamente. Dessa forma, os fabricantes podem comprovar que seus processos de retificação estão corretos e dentro das especificações.
O software de medição de perfil linear permite a plotagem do perfil medido em relação ao perfil nominal com faixas de tolerância e o erro de perfil com faixas de tolerância.
A medição do barramento linear baseia-se na determinação do valor do ponto central dos dados lineares em relação a uma linha reta traçada através dos pontos finais da varredura linear. Se os dados lineares que estão sendo analisados quanto à linearidade não estiverem usando os dados da varredura completa, a linha reta será desenhada através dos pontos finais dos dados a serem analisados.
O resultado desse valor pode ser um valor positivo ou negativo. A retilinearidade linear é diferente da convexidade linear, pois compara apenas o valor do centro da varredura linear com a linha que passa pelos pontos finais.
A solução Linear Profile Measurement Software fornece medições de convexidade linear e concavidade linear em um formato de fácil compreensão. O utilitário oferece percepções poderosas sobre os detalhes de medição granular de componentes de alto valor e difíceis de fabricar. Além disso, o software fornece informações de perfil linear em saídas numéricas e gráficas. Por fim, a ferramenta transmite um conjunto completo de dados e análises para que os engenheiros possam realizar análises de causa raiz e otimizar o processo de fabricação de suas organizações.
Os fabricantes adicionam o Linear Profile Measurement Software por causa dos recursos poderosos que ele oferece aos fabricantes. Esses recursos incluem a capacidade de comparar uma varredura linear de um munhão ou lóbulo com um raio conhecido. O utilitário fornece dados de saída, incluindo o gráfico do perfil medido em relação ao perfil nominal com faixas de tolerância e o erro de perfil com faixas de tolerância. A solução especifica o raio de componentes de alto valor com base em informações nominais. Além disso, o Software de Medição de Perfil Linear é capaz de obter uma comparação precisa dos dados medidos com o raio linear nominal, mesmo em um segmento extremamente pequeno.
- Perfil linear de eixo
- Deformação cilíndrica
- Convexidade
- Concavidade
