Software für Materialaufbau und erweiterte Geradheit
Adcole
Die Software „Material Build-Up & Advanced Straightness“ von Adcole ist eine fortschrittliche Lösung zur Analyse linearer Scandaten. Die Software wird verwendet, um „Materialaufbau“ an der Vorder- oder Hinterkante des Scans zu erkennen. Materialaufbau tritt in der Regel in einem Bereich außerhalb des Geradheitsberechnungsbereichs auf.
Mit der Software „Material Build-Up & Advanced Straightness” können Ingenieure bestimmte Methoden zur Ermittlung der Materialaufbauwerte anwenden:
- Grundlegende lineare Scanmethode
- Linearer Scan basierend auf Wangen
- Linearer Scan basierend auf alternativer Scanlänge
- Tonnigkeitsspezifikation
Die Software für Materialaufbau und erweiterte Geradheit wird verwendet, um „Materialaufbau“ an der Vorder- oder Hinterkante eines Scans zu erkennen.

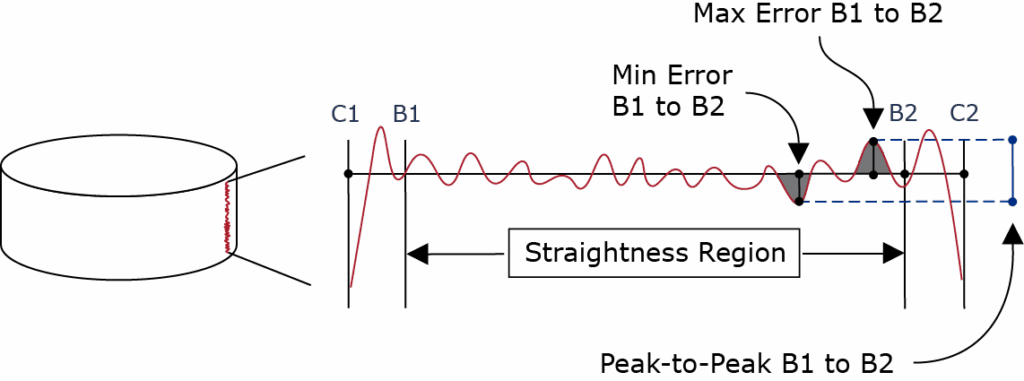

Es ist nicht ungewöhnlich, dass Hersteller sich den Kopf darüber zerbrechen, warum ihre Kurbelwellenzapfen Materialaufbau an den Vorder- oder Hinterkanten eines Bauteils aufweisen. Da es sich hierbei um ein sehr spezifisches Fertigungsproblem handelt, kann es frustrierend sein, gute Daten zu diesem Problem zu erhalten. Aus diesem Grund ist die Software für Materialaufbau und erweiterte Geradheit ein so leistungsstarkes Werkzeug zur Lösung dieses Dilemmas. Mit der Software können Benutzer lineare Scandaten analysieren, die in segmentierte Bereiche unterteilt sind. Der definierte Mittelbereich kann auf Geradheit, Konkavität, Konvexität und Verformung analysiert werden. Die Endbereiche können auf maximale und minimale Fehler analysiert werden. Die Analyse der Endbereiche ist für die Lösung von Materialansammlungsproblemen von entscheidender Bedeutung, da der maximale Fehler an den Endbereichen des linearen Scans der Ort ist, an dem das Problem der Materialgeradheit erkannt und aufgezeichnet wird, falls es vorhanden ist.
Lineare Scanmessungen

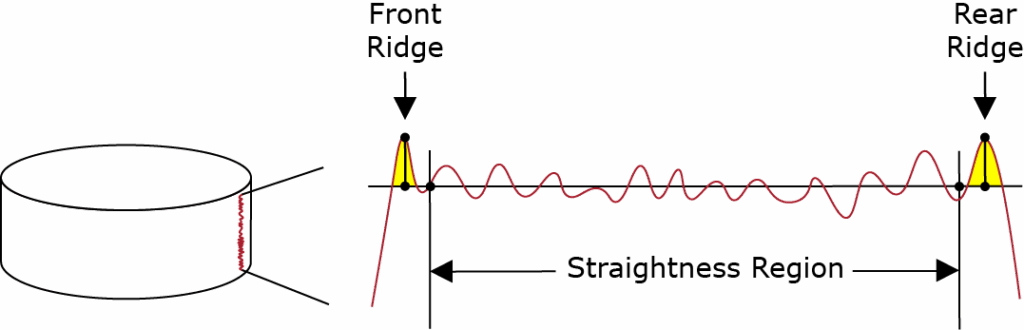

Durch die Erweiterung der linearen Scanmessungen und -analysen können Ingenieure feststellen, ob in der Nähe der Zapfenenden Fertigungsprobleme vorliegen. Insbesondere die Materialaufbauanalyse ermöglicht es Herstellern, genau zu bestimmen, ob ein Radausfall vorliegt, der zu einem „Materialaufbau” am Zapfenende führt. Diese Softwarelösung von Adcole bietet die Möglichkeit, die lineare Scanreduktionsmethode zur Bestimmung des Bereichs für die Geradheit sowie anderer Parameter, einschließlich zweier Randabschnitte für den Materialaufbau, festzulegen.

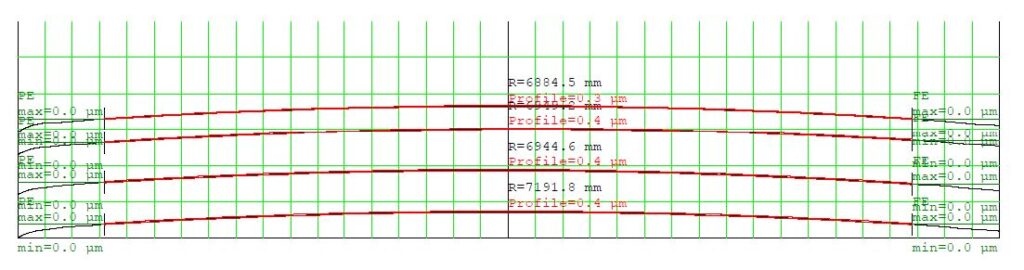

Mit der Software „Material Build-Up & Straightness” können Benutzer lineare Scandaten analysieren, die in segmentierte Bereiche unterteilt sind. Der definierte Mittelbereich kann auf Geradheit, Konkavität, Konvexität und Verformung analysiert werden.
Die Software für Materialaufbau und erweiterte Geradheit misst die folgenden Parameter:
- Trommeln
- Konkavität
- Konvexität
- Maximaler Fehler pro Region
- Minimaler Fehler pro Region
- Profilfehler
- Geradheit
Die Software „Material Build-Up & Straightness“ kann eine oder mehrere lineare Spuren auf einem Kurbelwellenzapfen mithilfe verschiedener Messmethoden messen. Die grundlegende Methode besteht darin, den Zapfen vom unteren radialen Schnitt bis zum oberen radialen Schnitt zu messen. Alternativ besteht eine andere Methode darin, die Wangenpositionen eines Zapfens zu messen und dann eine lineare Messung basierend auf der tatsächlichen Länge des Zapfens durchzuführen. Vor kurzem hat Adcole eine Option entwickelt, die alternative Scanlängenmessungen für Materialaufbau und Geradheit verwendet. Mit dieser Funktion kann eine Scanlänge eingestellt werden, die größer ist als der Abstand zwischen der unteren und oberen radialen Schnittposition. Darüber hinaus bietet diese Funktion die Möglichkeit, einen größeren Prozentsatz der Zapfenoberfläche zu messen, ohne die Flächen messen zu müssen (wodurch Zykluszeit eingespart wird).
Diese Softwarelösung von Adcole bietet die Möglichkeit, die lineare Scan-Reduktionsmethode zur Bestimmung des Bereichs für die Geradheit sowie anderer Parameter, einschließlich zweier Kantenabschnitte für Materialaufbau, festzulegen.
Kunden, die die Software verwenden, berichten, dass sie Materialaufbau außerhalb des Geradheitsberechnungsbereichs finden und Maßnahmen zu dessen Korrektur ergreifen können. Die Lösung bietet drei verschiedene Messmethoden, um die genauesten und spezifischsten Messdaten für Materialaufbau und Geradheit zu liefern. Sie ermöglicht es Herstellern, lineare Scandaten, die in segmentierte Bereiche unterteilt sind, zu analysieren, und Ingenieuren, den mittleren Bereich einer Kurbelwelle zu definieren und ihn auf Geradheit, Konkavität, Konvexität und Tonnenverformung zu analysieren.
Inkrementelle Geradheit
Gemäß der Definition der geometrischen Abmessungen und Toleranzen hat die Geradheit zwei sehr unterschiedliche Funktionen, je nachdem, wie sie definiert ist. In ihrer normalen Form oder als Oberflächengeradheit ist der Begriff Geradheit eine Toleranz, die die Form einer Linie irgendwo auf der Oberfläche oder dem Merkmal steuert. Die Achsengeradheit ist eine Toleranz, die steuert, wie viel Krümmung in der Achse eines Teils zulässig ist. Dies wird in der Regel mit einem zusätzlichen Verweis auf den maximalen Materialzustand angegeben.
Die inkrementelle Geradheitsfunktion der Software „Material Build-Up & Advanced Straightness” bietet Herstellern die Möglichkeit, ein Fenster oder ein Segment eines Teils zu definieren und Daten über das Fenster in Zoll- oder Millimeter-Abschnitten zu erhalten. Dies ist eine leistungsstarke Funktion, da diese Software in der Lage ist, den maximalen Spitze-Spitze-Fehler über ein kleines, spezifiziertes Segment eines Teils zu erkennen.
Inkrementelle Geradheitsdaten sind für Hersteller wichtig, da sie eine wertvolle Datenquelle für die Ermittlung der Ursache von Fertigungsproblemen darstellen. Dazu gehören Probleme wie Schleifscheibenausfälle, Werkzeugprobleme oder andere Komplikationen im Zusammenhang mit den Maschinen oder Werkzeugen, die zur Herstellung von Teilen verwendet werden.
Flexible Messmethoden
Die Software bietet flexible Messmethoden, um die Daten zu analysieren und festzustellen, wo Materialablagerungen auftreten und was deren Ursache ist. Sie bietet eine intuitive Möglichkeit, Materialablagerungen an der Vorder- oder Hinterkante des Scans zu erkennen, und ermöglicht es Herstellern so, einen hochwertigen Fertigungsprozess zu verbessern. Schließlich ist die Software „Material Build-Up & Straightness” eine effektive Lösung zur Ermittlung von Materialablagerungen und Problemen mit der Materialgeradheit.
