Oberflächenrauheitsmessung
Messgeräte für Oberflächenbeschaffenheit
Die Oberflächenbeschaffenheit oder Textur von Wellenelementen, die eng aneinander liegen oder sich gegeneinander bewegen, wird häufig übersehen, wenn es um die Endqualität und die Auswirkungen auf die Gesamtleistung geht. Die Oberflächenbeschaffenheit bezieht sich auf die durch den Herstellungsprozess verursachten Unregelmäßigkeiten, wie z. B. durch Schleifen, Drehen oder Honen.
Um die Oberflächengüte genau zu beurteilen, müssen drei wesentliche Merkmale bewertet werden: Verlauf, Welligkeit und Rauheit – insbesondere bei kritischen Wellenmerkmalen wie Zapfen und Druckflächen. Diese Parameter definieren zusammen die Beschaffenheit einer bearbeiteten Oberfläche und sind entscheidend für die ordnungsgemäße Funktion und Langlebigkeit rotierender Komponenten.
Es ist wichtig, die Oberflächengüte von Rattern zu unterscheiden, das ein ganz anderes Phänomen ist. Rattern äußert sich in einem sich wiederholenden Muster kleiner, gleichmäßig verteilter Spitzen oder Wellen, die durch Vibrationen während der Bearbeitung verursacht werden. Rattern kann zwar auf einer fertigen Oberfläche auftreten, ist jedoch kein Bestandteil der Oberflächengütenmessung.
Arten von Oberflächenrauheitsmessgeräten
Die Oberflächenrauheitsmessgeräte von Adcole wurden speziell für die Prüfung von Nocken- und Kurbelwellen, Zahnrädern und Getriebewellen sowie anderen fein bearbeiteten zylindrischen Bauteilen entwickelt. Sie sind für die horizontale Belastung ausgelegt, bieten schnelle Oberflächenmesszyklen und branchenführende Genauigkeit bei der Teileprüfung und verfügen über eine Granit-Messplatte mit integriertem Spindelstock, Reitstock und Schlitten, wodurch mechanische Stabilität und wiederholbare Leistung in anspruchsvollen Umgebungen gewährleistet sind.
- Das Messgerät verwendet handelsübliche Tastspitzen: Diamantspitzen mit 2 µm, 5 µm oder 10 µm Radius, Rubinsonden oder Durchgangssonden mit 2 µm und 5 µm Radius
- Das automatisierte Messgerät liefert auf Knopfdruck hochdichte Teiledaten – 2000 Datenpunkte pro mm
- Schnelle Zykluszeiten für verbesserten Durchsatz
- Benutzerfreundliche Bedienoberfläche
Adcole-Oberflächenrauheitsmessgeräte lassen sich in drei Typen unterteilen: vollständig taktile, optisch-taktile Kombinationsgeräte und vollständig optische Geräte.
1000: Automatisches Wellenmessgerät für Oberflächenrauheit

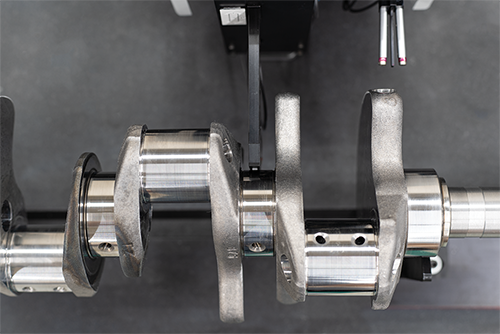

Das automatisierte Oberflächenrauheitsmessgerät Modell 1000 nutzt taktile, stiftbasierte Messtechnik und bietet eine umfassende und zuverlässige Lösung für die Qualitätssicherung mit einer vertikalen Auflösung von weniger als 1 nm und einer lateralen Auflösung von 0,5 µm. Die maximale Teilelänge beträgt 36 Zoll (915 mm) und das Gewicht 222 Pfund (100 kg) bei einem Schwenkdurchmesser von 6,7 Zoll (170 mm).
Technische Daten
| 1000 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Genauigkeitsspezifikationen | ||||||||
| Vertikale Auflösung | <1 nm | |||||||
| Bereich | 40 µm | |||||||
| Seitliche Auflösung | 0,5 µm | |||||||
| Gesamtfehler | <10 % der typischen Toleranz für Industrieteile | |||||||
| Allgemeine Spezifikationen | ||||||||
| Drehachse | Horizontal | |||||||
| Schwenkdurchmesser | 170mm (6,7") | |||||||
| Teilgewicht max. | 100 kg (222 lb) | |||||||
| Teilelängemax.i | 915mm (36") | |||||||
| Rotationsgeschwindigkeit | 1 - 20 RPM | |||||||
| Messgeschwindigkeit | 1mm/s (einstellbar) | |||||||
| Technische Daten | ||||||||
| Spitzenradius | 2, 5 oder 10 Mikrometer | |||||||
| Stylus-Kraft | 0,7 mN bis 1 mN wählbar | |||||||
| Stylus-Abhebung | Automatisch / programmierbar | |||||||
| Grenzwert | 0,08 bis 8,0 mm (0,003” bis 0,3”) konfigurierbar | |||||||
| Auswertungslänge | 4 mm (einstellbar) | |||||||
| Filter | 2CR, Gauß, robuster Gauß | |||||||
| Sondentypen | Induktive Sonden mit Diamantspitze und 2 μm, 5 μm, 10 μm Radius, mit Rubinskid. Sondentypen mit 2 μm, 5 μm Radius durch Skid | |||||||
| Grundmaß | ||||||||
| Messhöhe | 1.575mm (62") | |||||||
| Spurweite | 762mm (30") | |||||||
| Messgerät-Tiefe | 1.321mm (52") | |||||||
| Gewicht der Messvorrichtung | 2.495 kg (5.500 lb) | |||||||
i Die maximale Teilelänge ist ein ungefährer Wert. Die tatsächliche Länge hängt von der Art der Zentrierwerkzeuge, der Konfiguration der Teilemittelbohrung, dem für das Kundenbauteil erforderlichen TS-Verfahrweg usw. ab.
| 1000 | |||||||
|---|---|---|---|---|---|---|---|
| Gemessene Merkmale | |||||||
| Hauptlagerzapfen | |||||||
| Stiftzapfen-Seitenwände | |||||||
| Post and flange diametersPfosten- und Flanschdurchmesser | |||||||
| Stangenlager | |||||||
| Druckflächen | |||||||
| CNockenwellenzapfen und Nocken | |||||||
| Rauheitsparameter (taktil) | |||||||
| Ra | Rp | Tp (Rmr) | Rsk | ||||
| Htp-1/2/3/4/5/6 (Rdc) | Rt | Rpm | RzDIN | ||||
| Rp/Rt | Rk | Rpk | Rvk | ||||
| MR1 | MR2 | R3z | RzJIS | ||||
1000-Z: Taktiles und optisches Oberflächenrauheitsmessgerät

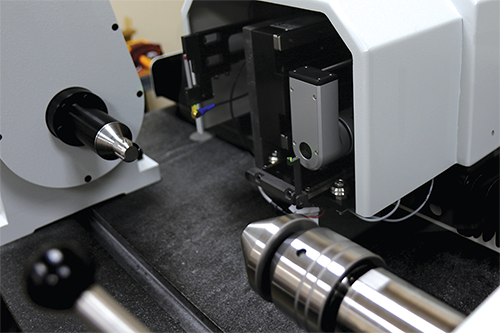

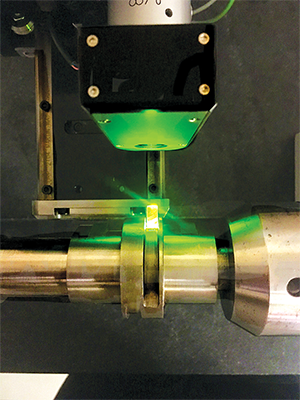

Das Modell 1000-Z von Adcole verfügt sowohl über optische als auch taktile Messköpfe, um hochpräzise Oberflächenmessungen zu liefern. Die berührungslose, interferometrische ZYGO©-Weißlichtsonde erweitert die Messmöglichkeiten der diamantbeschichteten Kontaktsonde des Standardmessgeräts Adcole 1000. Das optische Zubehör kann die Oberflächengüte von schwer zugänglichen Merkmalen wie Nutböden, Seitenwänden und mehr mit einer Auflösung von weniger als 1 nm präzise messen.

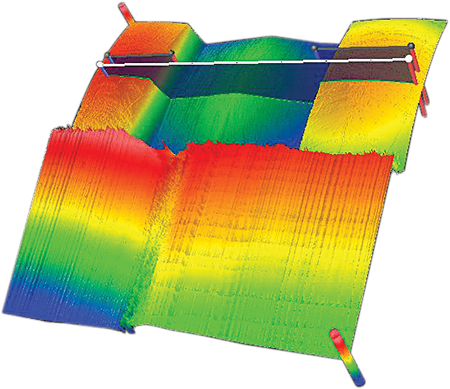

Durch Hinzufügen des optischen Zubehörs erweitert sich der Messbereich von einer einzelnen Kontakt-Sondenlinie auf eine 3D-Oberfläche von 3,3 x 3,3 mm. Dies erhöht die Anzahl der erfassten Datenpunkte erheblich und ermöglicht eine flexible und umfassendere Oberflächenanalyse mit verbesserten Einblicken in die Teilequalität.
Das Messgerät 1000-Z quantifiziert die Oberflächenrauheit, um die Fertigungsqualität sicherzustellen und potenzielle Probleme zu erkennen. Diese Messungen sind in der Tribologie von entscheidender Bedeutung, wo die Oberflächenbeschaffenheit – wie Rauheit, Welligkeit und Form – einen direkten Einfluss auf Reibung, Verschleiß und Schmierung hat. Selbst kleinste topografische Abweichungen können die Wechselwirkung von Bauteilen unter Belastung beeinflussen.
1000-ZS: Optisches Oberflächenrauheitsmessgerät für Wellen
Aus Kostengründen wurde der 1000-Zs ohne taktile Funktionen als vollständig optisches ZYGO-Oberflächenrauheitsmessgerät konstruiert.
Technische Daten
| 1000-Z | ||||||||
|---|---|---|---|---|---|---|---|---|
| Genauigkeitsspezifikationen | ||||||||
| Vertikale Auflösung | <1 nm | |||||||
| Bereich | 40 µm | |||||||
| Seitliche Auflösung | 0,5 µm | |||||||
| Gesamtfehler | <10 % der typischen Toleranz für Industrieteile | |||||||
| Allgemeine Spezifikationen | ||||||||
| Drehachse | Horizontal | |||||||
| Schwenkdurchmesser | 170mm (6,7") | |||||||
| Teilgewicht max. | 100 kg (222 lb) | |||||||
| Teilelängemax.i | 915mm (36") | |||||||
| Rotationsgeschwindigkeit | 1 - 20 RPM | |||||||
| Messgeschwindigkeit | 1mm/s (einstellbar) | |||||||
| Technische Daten | ||||||||
| Laterale Auflösung – taktil | 0,5 µm | |||||||
| Laterale Auflösung – optisch | 3,3 µm | |||||||
| Messlänge – taktil | 4mm (einstellbar) | |||||||
| Auswertungslänge – optisch | 3,3mm x 3,3mm | |||||||
| Auflösung | <1 nm | |||||||
| Stylus-Kraft | 0,7 mN bis 1 mN wählbar | |||||||
| Taststiftbereich | 40 µm | |||||||
| Grenzwert | 0,08 bis 8,0mm (0,003” bis 0,3”) konfigurierbar | |||||||
| Filter | 2CR, Gauß, robuster Gauß | |||||||
| Grundmaß | ||||||||
| Messhöhe | 1.575mm (62") | |||||||
| Spurweite | 762mm (30") | |||||||
| Messgerät-Tiefe | 1.321mm (52") | |||||||
| Gewicht der Messvorrichtung | 2.495 kg (5.500 lb) | |||||||
| Sensorspezifikationen | ||||||||
| Taktil | Induktiver Sensor mit Diamantspitze | |||||||
| Optisch | Berührungslose 3D-Kohärenz-Scanning-Interferometrie (CSI) | |||||||
i Max. part length is approximate. Actual length is dependent on center tooling style, part center hole configuration, amount of TS travel needed to clear customer part, etc.
Kapazitäten
| 1000 | |||||||
|---|---|---|---|---|---|---|---|
| Gemessene Merkmale | |||||||
| Hauptlagerzapfen | |||||||
| Stiftzapfen-Seitenwände | |||||||
| Pfosten- und Flanschdurchmesser | |||||||
| Stangenlager | |||||||
| Druckflächen | |||||||
| Nockenwellenzapfen und Nocken | |||||||
| Rauheitsparameter - taktil | |||||||
| Ra | Rp | Tp (Rmr) | Rsk | ||||
| Htp-1/2/3/4/5/6 (Rdc) | Rt | Rpm | RzDIN | ||||
| Rp/Rt | Rk | Rpk | Rvk | ||||
| MR1 | MR2 | R3z | RzJIS | ||||
| Rauheitsparameter - Optisch | |||||||
| Ra | Rsk | Rpm | RzDIN | ||||
| R3z | Rmax | ||||||
i Die maximale Teilelänge ist ein ungefährer Wert. Die tatsächliche Länge hängt von der Art der Zentrierwerkzeuge, der Konfiguration der Teilemittelbohrung, dem für das Kundenbauteil erforderlichen TS-Verfahrweg usw. ab.
Software
Die Software unserer Messgeräte hilft Ihnen, Probleme zu erkennen, bevor sie zu einem Problem werden, mit Funktionen zur Verfolgung von Fehlern, zur Analyse von Leistungskennzahlen und zur Erstellung detaillierter Berichte. Durch Einblicke in verbesserungswürdige Bereiche hilft die Adcole-Messgerätesoftware Ihrem Unternehmen, höchste Standards aufrechtzuerhalten und Ihre Produkte kontinuierlich zu verbessern.
Anwendungen
Die Messung der Qualität ist unerlässlich, um sicherzustellen, dass Produkte den festgelegten Standards entsprechen und zuverlässig funktionieren. Diese Werkzeuge verfügen häufig über Funktionen zur Verfolgung von Fehlern, zur Analyse von Leistungskennzahlen und zur Erstellung detaillierter Berichte. Durch die Bereitstellung von Erkenntnissen zu verbesserungswürdigen Bereichen hilft die Adcole-Messgerätesoftware Ihrem Unternehmen, die höchsten Standards aufrechtzuerhalten und Ihre Produkte kontinuierlich zu verbessern.
Umfassender technischer Support
Unser Team aus engagierten Ingenieuren steht Ihnen bei allen Fragen zu Ihrem Adcole-Wellenmessgerät gerne zur Verfügung. Wir bieten weltweiten technischen Support, Schulungen, Upgrades für Ihr Messgerät und die Rezertifizierung Ihres Messgeräts. Kontaktieren Sie uns noch heute, um einen Termin für eine technische Überprüfung oder einen Service durch einen unserer Außendiensttechniker zu vereinbaren.
