Paralelismo
Adcole LLC
Dado que las coordenadas de los errores de paralelismo dependen de la posición de la pieza con respecto a los componentes dimensionales, algunos operadores pueden encontrar esto confuso. Esta publicación ayuda a aclarar algunas preguntas frecuentes que puede tener sobre el paralelismo. En primer lugar, definimos el paralelismo y, a continuación, analizamos el sistema de coordenadas.
El paralelismo del muñón se basa en las mediciones radiales de los dos cortes exteriores del muñón. El cálculo compara el centro de mínimos cuadrados (LSC) del corte 3 con el LSC del corte 1 para determinar el eje del muñón específico y, a continuación, compara este eje del muñón con el eje de referencia. El eje de referencia, o punto de referencia, se basa en los componentes medios promedio de los cortes exteriores (corte 1 y corte 3) de los días de referencia. El eje de referencia suele ser los cojinetes finales o los cojinetes adyacentes, pero también puede ser el eje de calibre o un eje específico basado en los cojinetes seleccionados. En algunos modelos de medición, el eje de referencia se puede redefinir.
El paralelismo con respecto al muñón puede verse influido por la anchura del muñón o la distancia entre los cortes exteriores. El paralelismo no se ve influido por el radio del muñón. Los datos de escaneo lineal se pueden analizar en relación con un eje de la pieza para proporcionar un cálculo de paralelismo alternativo.
Una vez medido el paralelismo, puede ver el error de salida de dos formas diferentes: como valores de paralelismo absolutos, incluido el ángulo en el que se produce, o como valores de paralelismo X e Y. El primer método proporciona el componente vectorial del paralelismo; el segundo método proporciona los componentes individuales del paralelismo.
Adcole ha especificado el sistema de coordenadas para las versiones actuales del software de la siguiente manera: el eje y corresponde al movimiento del seguidor a medida que se extiende, y el eje x es perpendicular a este movimiento del seguidor.
Al visualizar el eje de rotación, el x positivo se mueve desde el eje de rotación hacia la piedra, y el y positivo se mueve desde el eje de rotación hacia el seguidor.
El sistema de coordenadas es el mismo cuando se mide un cigüeñal en rotación antihoraria o horaria.
La orientación de la pieza es con Main 1 en el extremo del cabezal y Main N en el extremo del cabezal suelto.

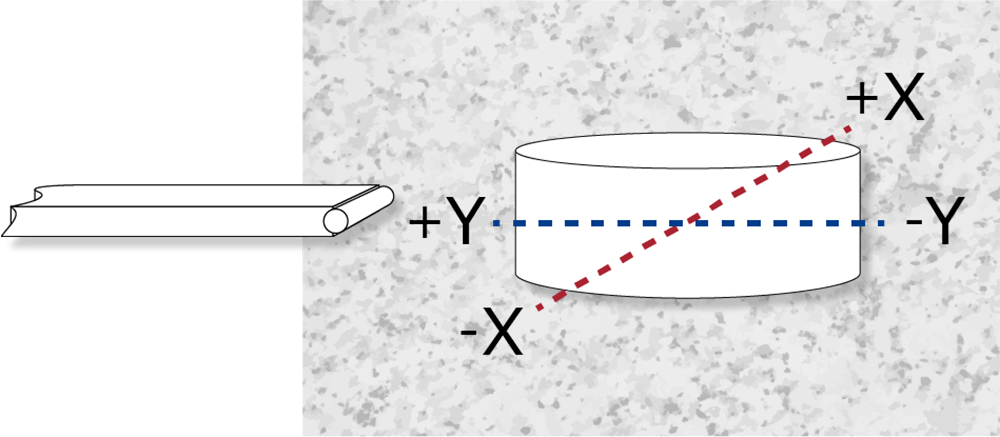

Los ejes X e Y están en el mismo plano y son perpendiculares entre sí. El eje X es perpendicular a la piedra y el eje Y es paralelo a ella.
Seguidor
Aunque las piezas invertidas difieren físicamente en la forma en que se muestra el sistema de coordenadas, los datos de salida siguen siendo coherentes independientemente de la orientación de las piezas en el dimensionamiento. Las piezas invertidas se miden en la dirección opuesta a la rotación, como cuando la pieza se coloca en la dimensión con la cabeza 1 en la cabeza. El software tiene en cuenta esta información al calcular el paralelismo y genera un informe de salida idéntico.
- Tenga cuidado al medir el paralelismo
- El paralelismo puede verse afectado por problemas con los centros de las piezas
- El paralelismo puede verse afectado por problemas con el programa controlador
