Máquinas de medición de ejes serie 1200
Rendimiento inigualable
Descripción general
En lo que respecta a la metrología de precisión de ejes, la serie 1200 de Adcole establece el estándar del sector. Diseñados tanto para plantas de producción como para laboratorios de metrología, los modelos 1200-LX, 1200-DH y 1200-HCde Adcole ofrecen una precisión, fiabilidad, repetibilidad y valor excepcionales para los fabricantes avanzados.
Lo que realmente diferencia a la serie 1200 de los medidores táctiles convencionales es el uso de la interferometría láser, una tecnología de medición que aprovecha la interferencia de las ondas de luz para detectar desplazamientos mínimos con una precisión extraordinaria. Este método avanzado permite a la serie 1200 alcanzar tolerancias de medición radial de tan solo 0,25 µm, lo que ofrece:
- Aproximadamente un 50 % más de precisión que los medidores de escala lineal de vidrio único, como el Adcole 911 y el 1100-S .
- Aproximadamente un 37 % más de precisión que los sistemas de escala de vidrio doble, como el 1100-GX.
Con la serie Adcole 1200, los fabricantes obtienen una ventaja competitiva en aplicaciones de alta precisión en las que cada submicra cuenta.
Interferometría láser
Los medidores Adcole 1200 utilizan interferometría láser no para medir directamente las superficies de las piezas, sino para rastrear la posición precisa de los componentes móviles de la máquina. El sistema incorpora cuatro trayectorias láser: una para el posicionamiento axial del carro y tres para el posicionamiento radial de la sonda táctil, lo que garantiza una precisión y repetibilidad excepcionales. Cada interferómetro divide un rayo láser en dos trayectorias: una dirigida a un espejo de referencia fijo y otra a un espejo móvil acoplado al carro o a la sonda. A medida que el espejo móvil se desplaza, los rayos se recombinan para formar un patrón de interferencia, lo que permite al sistema calcular el desplazamiento con una precisión submicrométrica, a menudo superior a 0,05 µm.
Los grandes espejos patentados que incorporan los calibres de la familia 1200 están diseñados con una superficie reflectante rectificada con precisión sobre un sustrato de baja expansión térmica, lo que mantiene la precisión incluso en entornos de fabricación extremos. La arquitectura del interferómetro láser y los espejos garantiza que todas las mediciones se basen en datos de posición en tiempo real, lo que proporciona la mejor precisión y trazabilidad de su clase. Esta precisión es especialmente importante para los componentes de alto rendimiento, en los que incluso la más mínima desviación puede afectar a la funcionalidad.
La serie 1200 está disponible en tres modelos: el 1200-LX Ultimate Performance, el 1200-HC High-Capacity y el 1200-DH Dual-Head & High-Throughput.

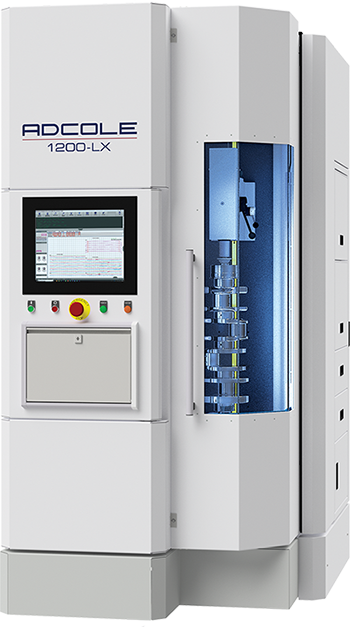

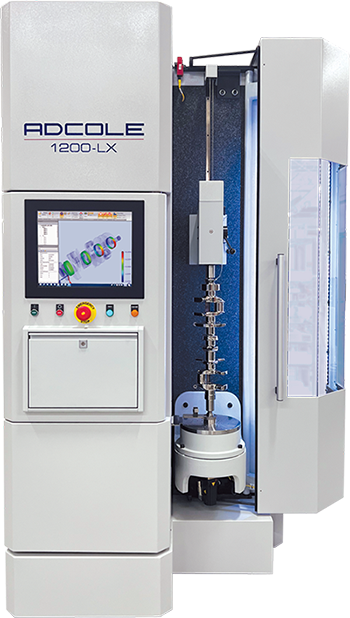

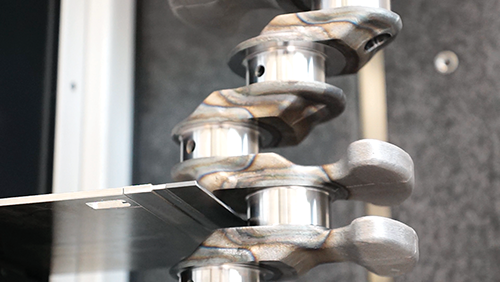

1200-LX: medidor de ejes de rendimiento definitivo

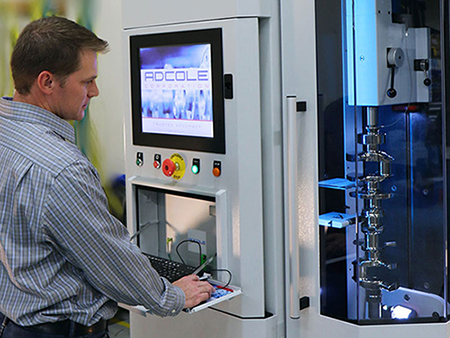

El Adcole 1200-LX es un medidor de ejes de alto rendimiento diseñado para ofrecer una precisión excepcional en una unidad compacta y todo en uno. Diseñado para ahorrar valioso espacio en la planta de producción, el 1200-LX integra todos los componentes de medición, el procesamiento de datos, los sistemas de control, las herramientas y la impresora en una sola unidad optimizada, lo que lo hace ideal para entornos de fabricación de alto rendimiento.
Para las instalaciones que requieren un entorno de medición limpio, el 1200-LX ofrece una puerta batiente opcional que encierra la cámara de medición, que incluye un indicador LED de aprobado/rechazado para minimizar la contaminación y proporcionar una respuesta visual inmediata sobre la conformidad de la pieza. Este medidor también cuenta con un panel de control con bisagra giratoria que mejora la ergonomía y la accesibilidad del operador.
Capaz de manejar piezas de hasta 240 kilogramos (750 libras) de peso, el 1200-LX está disponible en dos configuraciones: un modelo de 1 metro para ejes de hasta 1000 milímetros (39,4 pulgadas) de longitud y un modelo de 1,5 metros para ejes de hasta 1500 milímetros (59,1 pulgadas). Admite un generoso diámetro de giro de 300 milímetros (11,81 pulgadas) y una carrera de deslizamiento del seguidor de 190 milímetros (7,5 pulgadas), lo que garantiza su versatilidad en una amplia gama de geometrías de ejes.
Especificaciones
| 1200-LX (1M) | 1200-LX (1,5M) | |||||||
|---|---|---|---|---|---|---|---|---|
| Especificaciones de precisión | ||||||||
| Precisión radial i | ±0,25 µm | |||||||
| Resolución radial i | 0,005 µm | |||||||
| Precisión axial | ±1,0 µm | |||||||
| Resolución angular | <0,036 segundos de arco (<0,00001°) | |||||||
| Desviación total del husillo | <0,1 µm | |||||||
| Especificaciones generales | ||||||||
| Velocidad de rotación | De 1 a 20 RPM (máximo 30 RPM) | |||||||
| Carrera del seguidor | 190mm (7,5") | |||||||
| Diámetro de giro | 300mm (11,81") | |||||||
| Peso máximo de la pieza | 340 kg (750 lb) | |||||||
| Longitud máxima de la pieza ii | 1.000mm (39,4") | 1.500mm (59,1") | ||||||
| Velocidad del carro | 2.286mm (90") por minuto | |||||||
| Dimensiones de la base del calibre | ||||||||
| Altura del calibre | 2.535mm (99,8") | 3.043mm (119,8") | ||||||
| Ancho de calibre | 1.396mm (55") | |||||||
| Profundidad del calibre | 1.720mm (67,7") | |||||||
| Peso del calibreiii | 3.986 kg (8.787 lb) | 4.700 kg (10.362 lb) | ||||||
i Temperatura 20 ± 1 °C, humedad relativa 40 %-60 %, presión 86 kPa-106 kPa.
ii La longitud máxima de la pieza es aproximada. La longitud real depende del tipo de herramienta central, la configuración del orificio central de la pieza, la cantidad de recorrido TS necesario para despejar la pieza del cliente, etc.
iii El peso no incluye los complementos.

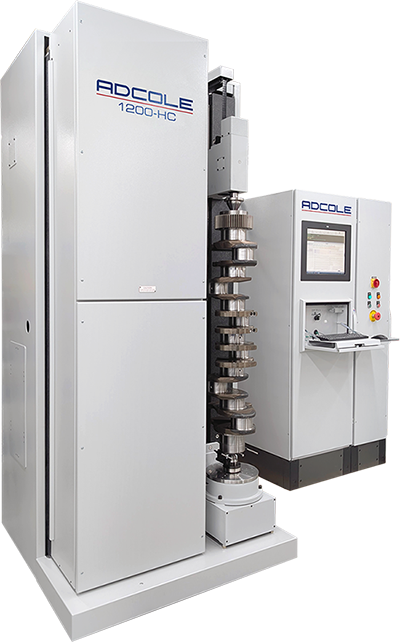

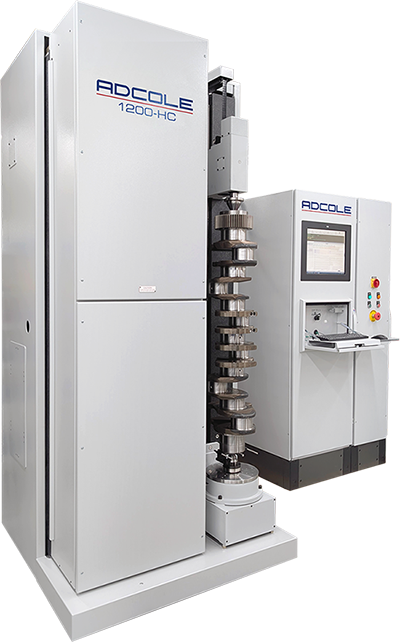

1200-HC: Medidor de ejes de alta capacidad

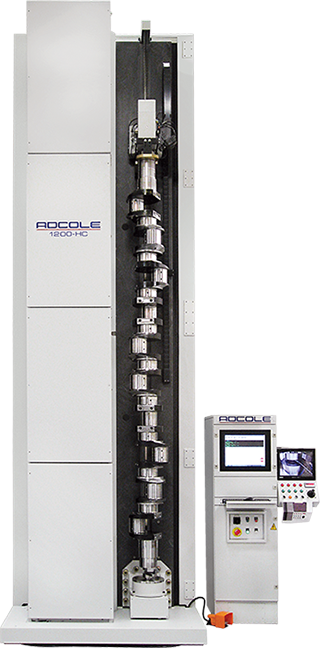

Para requisitos de mayor capacidad, el 1200-HC ofrece una precisión y repetibilidad excepcionales, gracias a la misma tecnología de interferómetro láser de confianza que el 1200-LX, pero con un diámetro de oscilación entre un 52 % y un 86 % mayor. Con cinco modelos disponibles para adaptarse a diferentes longitudes y pesos de ejes, el 1200-HC puede acomodar ejes de hasta 4572 mm (180 pulgadas) de longitud y un peso de hasta 1814 kg (4000 libras). Consulte las especificaciones para obtener información detallada sobre los modelos.
Especificaciones
| 1200-HC (60") | 1200-HC (80") | 1200-HC (105") | 1200-HC (130") | 1200-HC (180") | ||||
|---|---|---|---|---|---|---|---|---|
| Especificaciones de precisión | ||||||||
| Precisión radial i | ±0,4 µm | ±0,5 µm | ||||||
| Resolución radial i | 0,005 µm | |||||||
| Precisión axial | ±1,0 µm | |||||||
| Resolución angular | <0,036 segundos de arco (<0,00001°) | |||||||
| Desviación total del husillo | <0,25 µm | |||||||
| Especificaciones generales | ||||||||
| Velocidad de rotación | 20 RPM | |||||||
| Carrera del seguidor | 270mm (10,63") | 330mm (13") | ||||||
| Diámetro de giro | 457mm (18”) | 558mm (22") | ||||||
| Peso máximo de la pieza | 1.360 kg (3.000 lb) | 1.814 kg (4.000 lb) | ||||||
| Longitud máxima de la pieza ii | 1.524mm (60") | 2.062mm (81,2") | 2.671 mm (105,2") | 3.302mm (130") | 4.572mm (180") | |||
| Dimensiones de la base del calibre | ||||||||
| Altura del calibre | 2.692mm (106") | 3.163mm (124,5") | 3.772mm (148,5") | 4.426mm (174,3") | 5.715mm (225") | |||
| Ancho de calibre | 2.446mm (96,3") | 2.756mm (108,5") | 2.954mm (116,3") | |||||
| Profundidad del calibre | 1.529mm (60,2") | 1.621mm (63,8") | 1.946mm (76,6") | |||||
| Peso del calibre iii | 3.630 kg (8.000 lb) | 5.900 kg (13.000 lb) | 7.044 kg (15.530 lb) | 11.110 kg (24.500 lb) | 19.050 kg (42.000 lb) | |||
i Temperatura 20 ± 1 °C, humedad relativa 40 %-60 %, presión 86 kPa-106 kPa.
ii La longitud máxima de la pieza es aproximada. La longitud real depende del tipo de herramienta central, la configuración del orificio central de la pieza, la cantidad de recorrido TS necesario para despejar la pieza del cliente, etc.
iii El peso no incluye complementos ni armario

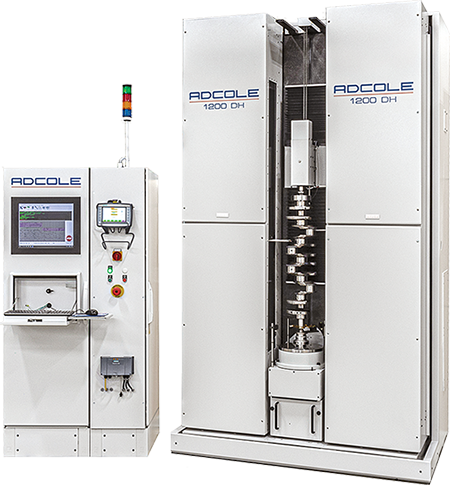

1200-DH: Medidor de ejes de doble cabezal y alto rendimiento

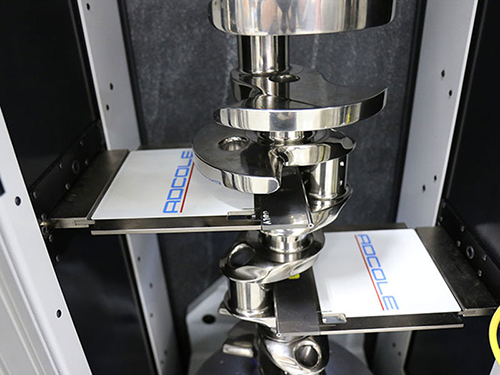

Como parte de la línea de productos insignia 1200 de Adcole, el 1200-DH está diseñado para fabricantes que exigen velocidad y precisión, y cuenta con sistemas de interferómetro láser dual para una precisión de medición líder en la industria. El diseño de doble cabezal reduce drásticamente los tiempos de ciclo, lo que le ayuda a aumentar el rendimiento sin comprometer la calidad.
Con capacidades preparadas para la automatización, incluida la carga robótica, el 1200-DH permite una inspección en línea al 100 %, lo que garantiza que todas las piezas cumplan con sus estándares, sin ralentizar su línea de producción. Disponible en varios tamaños, admite piezas de hasta 1520 mm (59,8 pulgadas) de longitud y 1360 kg (3000 libras) de peso, lo que le ofrece la flexibilidad de manejar una amplia gama de componentes con confianza.
Especificaciones
| 1200-DH (38") | 1200-DH (60") | |||||||
|---|---|---|---|---|---|---|---|---|
| Especificaciones de precisión | ||||||||
| Precisión radial i | ±0,25 µm | |||||||
| Resolución radial i | 0,005 µm | |||||||
| Precisión axial | ±1,0 µm / 100mm | |||||||
| Resolución angular | <0,036 segundos de arco (<0,00001°) | |||||||
| Desviación total del husillo | <0,1 µm | |||||||
| Especificaciones generales | ||||||||
| Velocidad de rotación máx. | 1 a 20 RPM (máximo 30 RPM) | |||||||
| Carrera del seguidor | 190mm (7,5") | |||||||
| Diámetro de giro | 302mm (11,88") | |||||||
| Peso máximo de la pieza | 340 kg (750 lb) | |||||||
| Longitud máxima de la pieza ii | 965mm (38") | 1.520mm (59,8") | ||||||
| Dimensiones de la base del calibre | ||||||||
| Altura del calibre | 2.348mm (92,4") | 2.889mm (113,8") | ||||||
| Ancho de calibre | 2.682mm (105,6") | |||||||
| Profundidad del calibre | 1.270mm (50") | |||||||
| Peso del calibre iii | 4.310 kg (9.500 lb) | 5.896 kg (13.000 lb) | ||||||
i Temperatura 20 ± 1 °C, humedad relativa 40 %-60 %, presión 86 kPa-106 kPa.
ii La longitud máxima de la pieza es aproximada. La longitud real depende del tipo de herramienta central, la configuración del orificio central de la pieza, la cantidad de recorrido TS necesario para despejar la pieza del cliente, etc.
iii El peso no incluye complementos ni armario

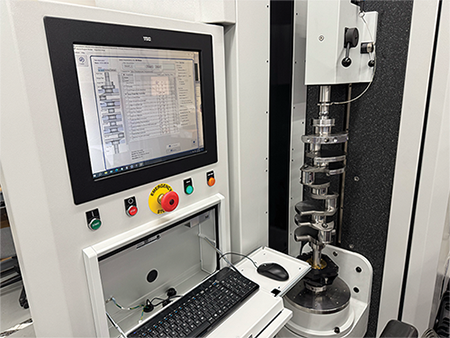

Software
El software de nuestros medidores le ayuda a detectar problemas antes de que se conviertan en un problema, con funciones para el seguimiento de defectos, el análisis de métricas de rendimiento y la generación de informes detallados. Al proporcionar información sobre las áreas que se pueden mejorar, el software de los medidores Adcole ayuda a su organización a mantener los más altos estándares y a mejorar continuamente sus productos.
Aplicaciones
La medición de la calidad es esencial para garantizar que los productos cumplan con los estándares especificados y funcionen de manera confiable. Estas herramientas suelen incluir funciones para rastrear defectos, analizar métricas de rendimiento y generar informes detallados. Al proporcionar información sobre las áreas que se pueden mejorar, el software de medición de Adcole ayuda a su organización a mantener los más altos estándares y mejorar continuamente sus productos.
Asistencia técnica y de ingeniería integral
Nuestro equipo de ingenieros especializados está listo para ayudarle con cualquier necesidad relacionada con su medidor de metrología de ejes Adcole. Ofrecemos asistencia técnica global, formación, actualizaciones para su medidor y recertificación del medidor. Póngase en contacto con nosotros hoy mismo para programar su servicio con uno de nuestros ingenieros de servicio de campo.
