Medidores de ejes serie 1300

Descripción general

La serie Adcole 1300 representa una solución de alta velocidad para la medición de ejes de alta precisión en entornos de fabricación exigentes. Diseñados típicamente para entornos de producción con inspección en línea al 100 % para cumplir con los rigurosos estándares de calidad de industrias como el transporte, la aeronáutica y la producción de vehículos eléctricos (EV), estos medidores ofrecen una velocidad, flexibilidad y precisión excepcionales. Ideales para piezas que requieren tolerancias geométricas estrictas, los calibres de la serie 1300 garantizan que todos los componentes cumplan con especificaciones exigentes.

Lo que distingue a los medidores de la serie 1300 de Adcole de otros sistemas de medición de ejes es su diseño horizontal, que permite una carga robótica en línea sin problemas para una integración eficiente en líneas de producción automatizadas. Además, el uso de múltiples seguidores personalizables, que van de 2 a 28 dependiendo del modelo y la complejidad del eje, mejora significativamente el rendimiento de la medición sin comprometer la precisión. Cada sonda seguidora captura 3600 puntos de datos por revolución (0,1º) con una resolución angular de 0,00001º y una precisión radial de 0,50 µm. Esta combinación de velocidad, precisión y configurabilidad hace que la serie 1300 sea ideal para entornos de fabricación de gran volumen y alta precisión.

1302: Medidor de ejes compacto

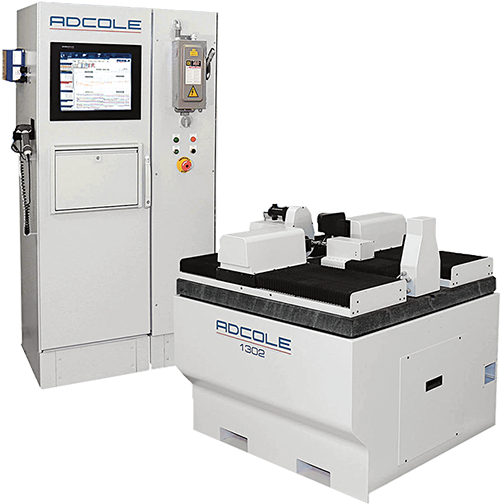

El modelo 1302 de Adcole está diseñado específicamente para medir ejes de menos de 12 pulgadas de longitud, lo que lo hace ideal para árboles de levas, elementos deslizantes de árboles de levas y otros componentes cilíndricos complejos. Esta máquina de medición por coordenadas horizontal (CCMM) compacta cuenta con una configuración de doble cabezal, lo que permite realizar mediciones simultáneas que reducen significativamente los tiempos de ciclo.

Diseñado para aplicaciones de alta precisión, el modelo 1302 ofrece una precisión y repetibilidad submicrométricas, lo que garantiza un rendimiento fiable tanto en entornos de producción como de control de calidad.

Especificaciones

Swipe to Scroll

	1302
Especificaciones de precisión
Precisión radial ⁱ	±0,5 µm
Resolución radial	0,016 µm
Precisión axial	±2 µm en 100 mm
Resolución angular	<0,036 segundos de arco (<0,00001°)
Desviación total del husillo	<0,15 µm
Especificaciones generales
Velocidad de rotación máx.	40 RPM
Diámetro de giro ⁱⁱ	178mm (7")
Peso máximo de la pieza	36 kg (80 lb)
Longitud máxima de la pieza	305mm (12")
Dimensiones de la base del calibre
Altura del calibre	1.214mm (47,81")
Ancho de calibre	1.156mm (45,50")
Profundidad del calibre	1.111mm (43,75")
Peso del calibre ⁱⁱⁱ	2.270 kg (5.000 lb)

Swipe to Scroll

i Temperatura 20 ± 1 °C, humedad relativa 40 %-60 %, presión 86 kPa-106 kPa.
ii 105 mm (4,13″) con opción Camtracker
iii El peso no incluye complementos ni armario

1304/1306: Medidor de ejes de múltiples cabezales y alto rendimiento

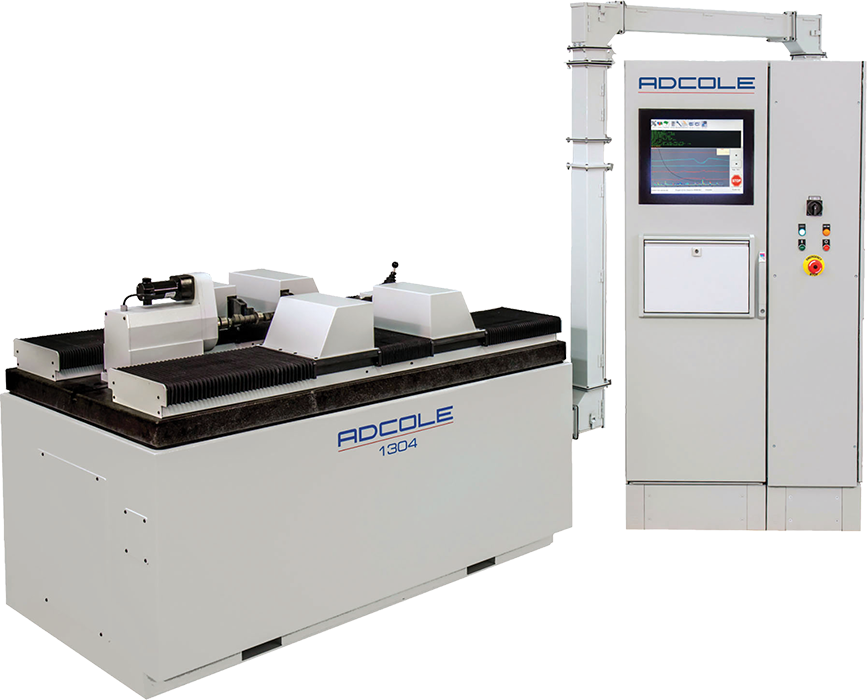

Para ejes que superan la capacidad del modelo 1302, los modelos 1304 y 1306 de Adcole son la siguiente evolución de la serie horizontal 1300, diseñados para satisfacer las necesidades de medición de ejes tanto en línea como de auditoría.

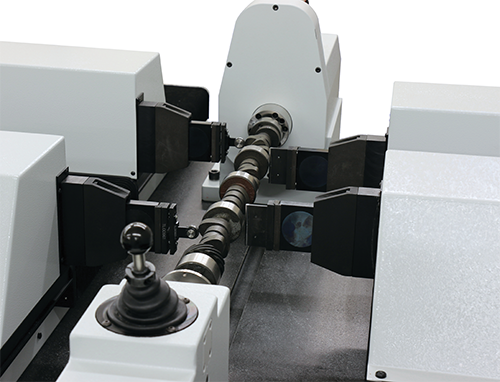

Estos calibres cuentan con dos o cuatro cabezales de medición independientes que pueden desplazarse más allá del cabezal y el contrapunto, lo que reduce significativamente los costes de fijación y permite una carga y descarga eficiente de las piezas. Con un alto rendimiento y tiempos de ciclo rápidos, los modelos 1304 y 1306 también ofrecen un contrapunto motorizado programable opcional, ideal para la carga robotizada o con pórtico en entornos de producción de gran volumen.

Las capacidades clave incluyen:

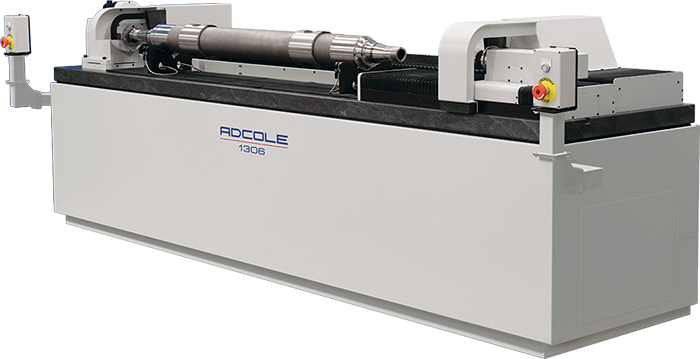

Medición de ejes de hasta 2286 mm (90 pulgadas) de longitud
Soporte para piezas de hasta 180 kg (400 libras)

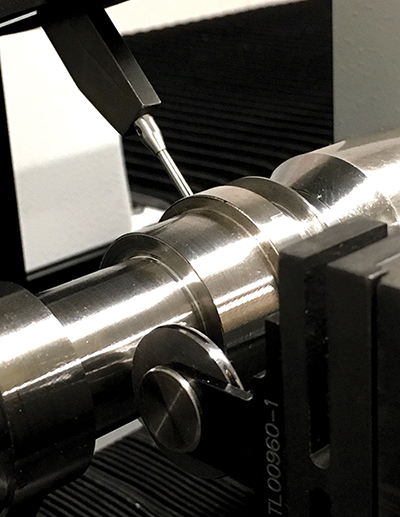

Puntas seguidoras de carburo planas y de disco duraderas.
Precisión axial de ±2 µm en 100 mm.

Tanto si necesita ampliar la escala para ejes más largos y pesados como si desea optimizar la automatización, los modelos 1304 y 1306 ofrecen precisión, flexibilidad y rendimiento.

Especificaciones

Swipe to Scroll

	1304 (24")	1304 (42")	1306 (24")	1306 (90")	1306 (96")
Especificaciones de precisión
Precisión radial ⁱ	±0.5 µm
Resolución radial ⁱ	0.016 µm
Precisión axial	±2.0 µm
Resolución angular	<0.036 segundos de arco (<0.00001°)
Desviación total del husillo	<0.1 µm
Especificaciones generales
Cabezales seguidores	4		2
Diámetro de giro	190mm (7.5")		178mm (7")	350mm (13.78")
Peso máximo de la pieza	36 kg (80 lb)		45 kg (100 lb)	180 kg (400 lb)
Longitud máxima de la pieza ⁱⁱ	965mm (38")	1,520mm (59.8")	609mm (24")	2,286mm (90")	2,438mm (96")
Dimensiones de la base del calibre
Altura del calibre	1,239mm (48.8")		1,016mm (40")	1,283mm (50.5")
Ancho de calibre	1,708mm (67.25")	887mm (34.9")	1,740mm (68.5")	3,658mm (144")
Profundidad del calibre	1,111mm (43.75")		826mm (32.5")	1,016mm (40")
Peso del calibre ⁱⁱⁱ	1,708 kg (3,760 lb)	2,409 kg (5,300 lb)	1,814 kg (4,000 lb)	5,400 kg (12,000 lb)

Swipe to Scroll

i Temperatura 20 ± 1 °C, humedad relativa 40 %-60 %, presión 86 kPa-106 kPa.
ii La longitud máxima de la pieza es aproximada. La longitud real depende del tipo de herramienta central, la configuración del orificio central de la pieza, la cantidad de recorrido TS necesario para despejar la pieza del cliente, etc.
iii El peso no incluye complementos ni armario

1310: Medidor de ejes automatizado en línea flexible

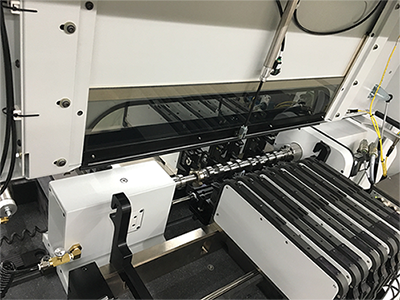

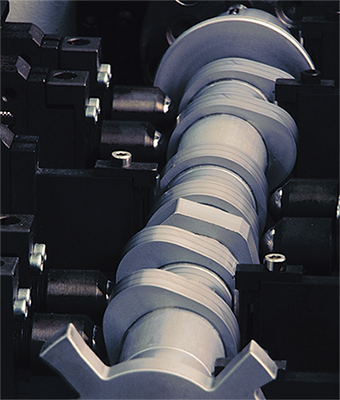

Diseñado para entornos de producción en línea, el modelo 1310 de Adcole ofrece una velocidad de medición de ejes líder en el sector con el apoyo de hasta 28 seguidores. Cuando se integra en una célula de proceso automatizada, este avanzado medidor puede inspeccionar hasta 200 piezas por hora, manteniendo la precisión submicrométrica que caracteriza a todos los medidores de ejes de Adcole.

Con la capacidad de medir completamente un árbol de levas en menos de 20 segundos (sin incluir la carga y descarga), el modelo 1310 admite piezas de hasta 609 mm (24 pulgadas) de longitud y un diámetro de giro de 102 mm (4 pulgadas).

Las características principales incluyen:

Diseño modular del medidor para simplificar el mantenimiento y agilizar los cambios de piezas.
Programación de múltiples piezas con detección automática de piezas y selección de secuencias.
Tiempo de inactividad minimizado al eliminar la necesidad de reprogramar o reequipar con frecuencia.

Ya sea que esté optimizando la velocidad, la precisión o la flexibilidad, el modelo 1310 de Adcole establece el estándar para la medición automatizada de ejes.

Especificaciones

Swipe to Scroll

	1310
Especificaciones de precisión
Precisión radial ⁱ	±0,5 µm
Resolución radial	0,016 µm
Precisión axial	±2 µm
Resolución angular	<0,036 segundos de arco (<0,00001°)
Desviación total del husillo	<0,1 µm
Especificaciones generales
Cabezales seguidores	hasta 28
Carrera del seguidor	51mm (2")
Diámetro de giro	102mm (4")
Peso máximo de la pieza	25 kg (55 lb)
Longitud máxima de la pieza ⁱⁱ	609mm (24")
Dimensiones de la base del calibre
Altura del calibre	2.004mm (80")
Ancho de calibre	887mm (34,9")
Profundidad del calibre	1.195mm (47")
Peso del calibreⁱⁱⁱ	2.160 kg (4.760 lb)

Swipe to Scroll

1310-S: Medidor de ejes automatizado en línea

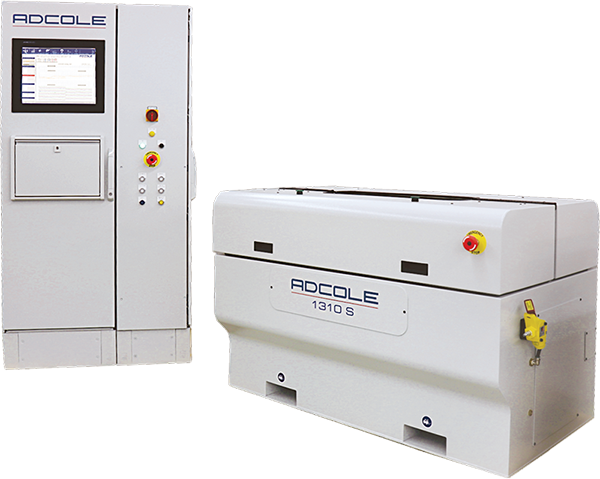

El modelo 1310-S de Adcole es un CCMM horizontal diseñado para aplicaciones de medición de piezas de una sola longitud. Fabricado con la misma capacidad robusta que el modelo 1310 estándar, el 1310-S ofrece un conjunto de características optimizadas, lo que lo convierte en una solución orientada al valor para los fabricantes que se centran en la medición de un solo tipo de pieza.

Los clientes pueden mejorar el sistema con una función de escaneo lineal opcional, que permite la medición de múltiples cortes en piezas complejas. El medidor cuenta con un cabezal fijo y un contrapunto neumático con 30 mm de recorrido (con una actualización opcional a 60 mm), lo que permite una carga de piezas eficiente y repetible.

Ideal para operaciones que buscan una medición de alta precisión sin necesidad de flexibilidad para múltiples piezas, el 1310-S ofrece un rendimiento fiable a un menor coste de propiedad.

Especificaciones

Swipe to Scroll

	1310-S
Especificaciones de precisión
Precisión radial ⁱ	±0,5 µm
Resolución radial ⁱ	0,016 µm
Precisión axial por LVDT ⁱ	±2 µm
Resolución angular	<0,036 segundos de arco (<0,00001°)
Desviación total del husillo	<0,1 µm
Especificaciones generales
Cabezales seguidores	hasta 24
Carrera del seguidor	51mm (2")
Diámetro de giro	102mm (4")
Longitud máxima de la pieza	25 kg (55 lb)
Peso máximo de la pieza ⁱⁱ	609mm (24")
Dimensiones de la base del calibre
Altura del calibre	2.229mm (90,5")
Ancho de calibre	887mm (34,9")
Profundidad del calibre	1.195mm (47")
Peso del calibre ⁱⁱⁱ	2.380 kg (5.250 lb)

Swipe to Scroll
