Máquina de medición de ejes 911
Medidor metrológico flexible
Descripción general

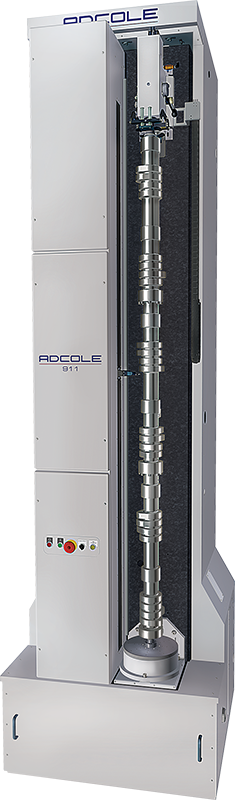

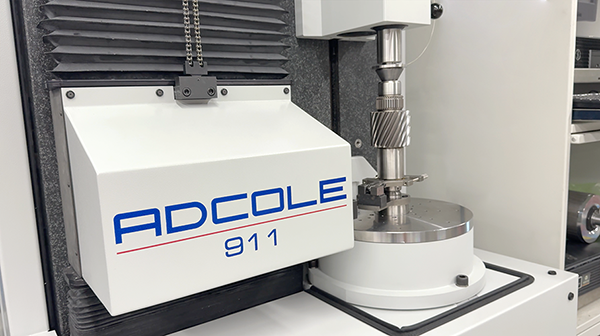

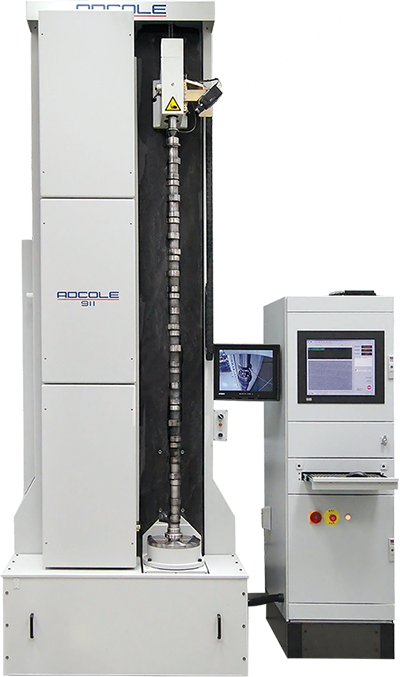

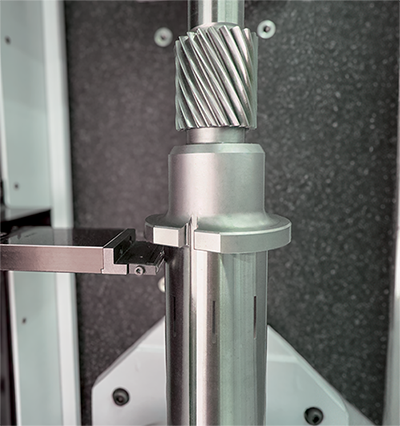

El modelo 911 de Adcole es el estándar de referencia en metrología de precisión de ejes, en el que confían fabricantes de todo el mundo desde hace más de cuatro décadas. Diseñado para ofrecer versatilidad, este medidor semiautomático proporciona una precisión submicrométrica en una amplia gama de componentes cilíndricos, incluidos los ejes de transmisión y salida de rotores de vehículos eléctricos, ejes de equilibrio, ejes excéntricos, árboles de levas, ejes de transmisióny muchos más.
Su diseño robusto y sus avanzadas capacidades de medición lo hacen ideal tanto para entornos de taller como de laboratorio de metrología. Con adquisición de datos de alta resolución, software intuitivo y manejo flexible de piezas, el modelo 911 garantiza resultados consistentes y fiables en aplicaciones automovilísticas, aeroespaciales e industriales.
Ventajas y capacidades

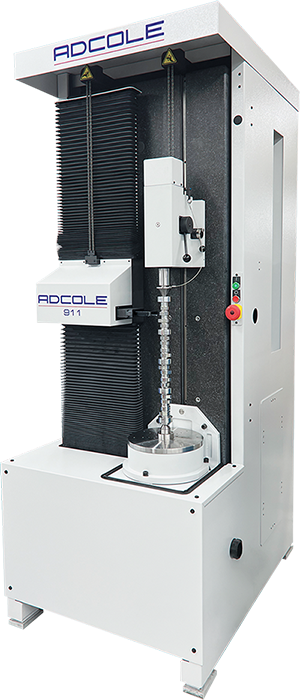

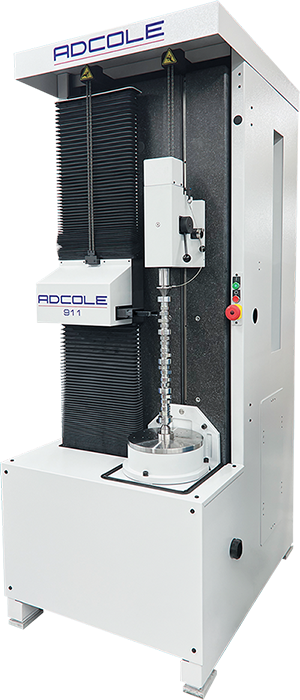

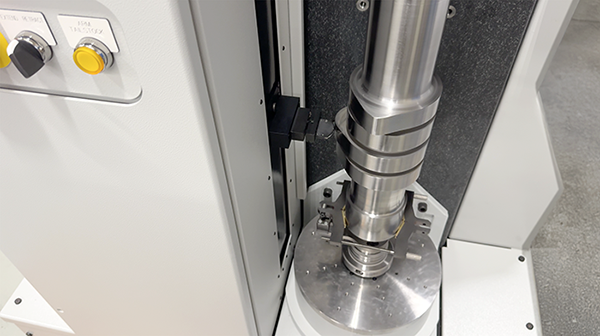

El sistema puede medir más de 20 parámetros, incluyendo redondez, conicidad, elevación del lóbulo y descentramiento, lo que garantiza unas capacidades de inspección completas. El Adcole 911 es capaz de medir ejes de hasta 104 pulgadas (2631 mm) y hasta 750 libras (341 kg). Para piezas que superan la anchura del bastidor estándar, ofrecemos una versión de cuerpo ancho para ejes con longitudes de hasta 88,5 pulgadas (2248 mm).
Más allá de la precisión, el medidor Adcole 911 está diseñado para ofrecer versatilidad y eficiencia. Admite rutinas de medición automatizadas, lo que reduce los costes de mano de obra y minimiza los desechos gracias a la detección temprana de defectos. Las características opcionales, como el CamTracker para la medición de errores en las paredes laterales y el seguidor DiaMetric™, mejoran aún más la precisión submicrométrica, lo que lo convierte en una herramienta valiosa para los fabricantes que desean mantener tolerancias estrictas y una alta calidad del producto.

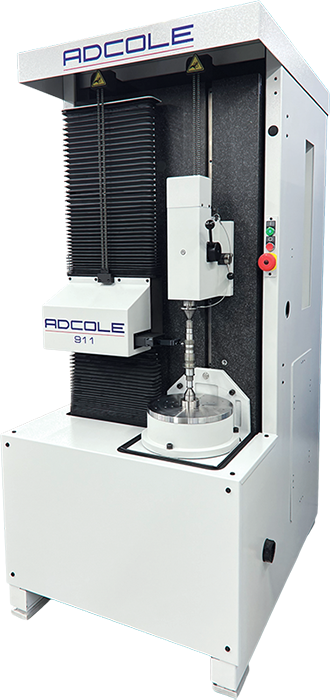

Especificaciones
| 911-24 | 911-36 | 911-36 WB | 911-60 | 911-60 WB | 911-90 | 911-90 WB | 911-105 | |
|---|---|---|---|---|---|---|---|---|
| Especificaciones de precisión | ||||||||
| Precisión radial i | ±0,5 µm | |||||||
| Resolución radial i | 0,016 µm | |||||||
| Precisión angular | <0,1 segundo de arco (<0,0002º) | |||||||
| Resolución angular | <0,036 segundos de arco (<0,00001°) | |||||||
| Especificaciones generales | ||||||||
| Eje de rotación | Vertical | |||||||
| Carrera del seguidor | 120mm (4,72”) | 120mm (4,72”) | 155mm (6,10”) | 120mm (4,72”) | 155mm (6,10”) | 120mm (4,72”) | 155mm (6,10”) | 120mm (4,72”) |
| Diámetro de giro | 228mm (9”) | 228mm (9”) | 311mm (12,25”) | 228mm (9”) | 311mm (12,25”) | 228mm (9”) | 311mm (12,25”) | 228mm (9”) |
| Peso máximo de la pieza | 341 kg (750 lb) | |||||||
| Longitud máxima de la piezaii ii | 583mm (23,0”) | 888mm (35,0”) | 993mm (39,1”) | 1.495mm (58,9”) | 1.473mm (58,0”) | 2.250mm (88,6”) | 2.248mm (88,5”) | 2.631mm (103,6”) |
| Dimensiones de la base del calibre | ||||||||
| Altura del calibre | 2.004mm (80") | 2.229mm (90,5") | 2.426mm (95,5") | 2.908mm (114,5") | 3.556mm (140") | 3.937mm (155") | ||
| Ancho de calibre | 887mm (34,9") | 1.087mm (42,8") | 938mm (36,4") | 1.087mm (42,8") | 1.146mm (45,1") | 1.280mm (50,4”) | 1.146mm (45,1") | |
| Profundidad del calibre | 1.195mm (47") | 1.264mm (49,8") | 1.195mm (47") | 1.260mm (49,6") | 1.195mm (47") | 1.308mm (51,5") | 1.195mm (47") | |
| Peso del calibreiii | 2.160 kg (4.760 lb) | 2.380 kg (5.250 lb) | 2.680 kg (5.900 lb) | 2.880 kg (6.350 lb) | 3.330 kg (7.340 lb) | 3.265 kg (7.200 lb) | 3.815 kg (8.410 lb) | 4.180 kg (9.220 lb) |
i Temperatura 20 ± 1 °C, humedad relativa 40 %-60 %, presión 86 kPa-106 kPa.
ii La longitud máxima de la pieza es aproximada. La longitud real depende del tipo de herramienta central, la configuración del orificio central de la pieza, la cantidad de recorrido TS necesario para despejar la pieza del cliente, etc.
iii El peso no incluye complementos ni armario
Software
El software de nuestros medidores le ayuda a detectar problemas antes de que se conviertan en un problema, con funciones para el seguimiento de defectos, el análisis de métricas de rendimiento y la generación de informes detallados. Al proporcionar información sobre las áreas que se pueden mejorar, el software de los medidores Adcole ayuda a su organización a mantener los más altos estándares y a mejorar continuamente sus productos.
Aplicaciones
La medición de la calidad es esencial para garantizar que los productos cumplan con los estándares especificados y funcionen de manera confiable. Estas herramientas suelen incluir funciones para rastrear defectos, analizar métricas de rendimiento y generar informes detallados. Al proporcionar información sobre las áreas que se pueden mejorar, el software de medición de Adcole ayuda a su organización a mantener los más altos estándares y mejorar continuamente sus productos.
Asistencia técnica y de ingeniería integral
Nuestro equipo de ingenieros especializados está listo para ayudarle con cualquier necesidad relacionada con su medidor de metrología de ejes Adcole. Ofrecemos asistencia técnica global, formación, actualizaciones para su medidor y recertificación del medidor. Póngase en contacto con nosotros hoy mismo para programar su servicio con uno de nuestros ingenieros de servicio de campo.
