Medidores ópticos de metrología de ejes
Descripción general
Los sistemas OptiShaft de Adcole son medidores ópticos de alta precisión diseñados específicamente para entornos de taller exigentes. Fabricado para ofrecer durabilidad y fiabilidad, el OptiShaft está disponible en tres configuraciones básicas: S60, S100 y S135, que corresponden a tamaños de campo de visión (FOV) de 60 mm, 100 mm y 135 mm, respectivamente.
Equipado con óptica telecéntrica avanzada e iluminación LED colimada, el OptiShaft minimiza la distorsión y ofrece una claridad de imagen excepcional, lo que permite una medición precisa de las dimensiones críticas. Los modelos S100 y S135 cuentan con una base de granito para mejorar la rigidez y el aislamiento de las vibraciones, lo que garantiza un rendimiento constante en entornos industriales. Para mayor protección, el conjunto óptico se retrae por debajo de la plataforma cuando no se utiliza.

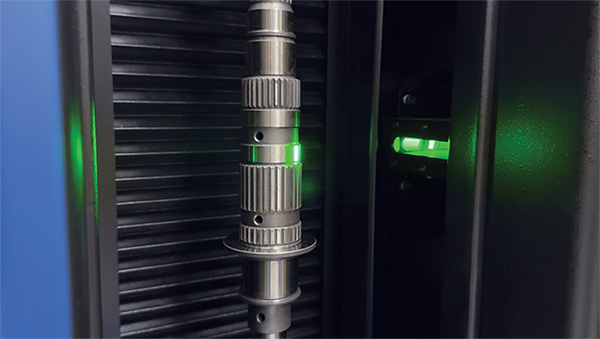

Diseñados para ofrecer velocidad y precisión, los sistemas OptiShaft realizan mediciones ópticas axiales y rotacionales de alta velocidad en ejes de hasta 135 mm de diámetro y 1200 mm de longitud. La intuitiva interfaz del software facilita la formación rápida de los operadores y agiliza la programación para obtener resultados rápidos y repetibles. La tecnología de detección de bordes subpíxel garantiza una alta precisión de medición, mientras que la visualización de imágenes reales proporciona una visión fiel de la pieza y sus características, en lugar de una representación simulada.

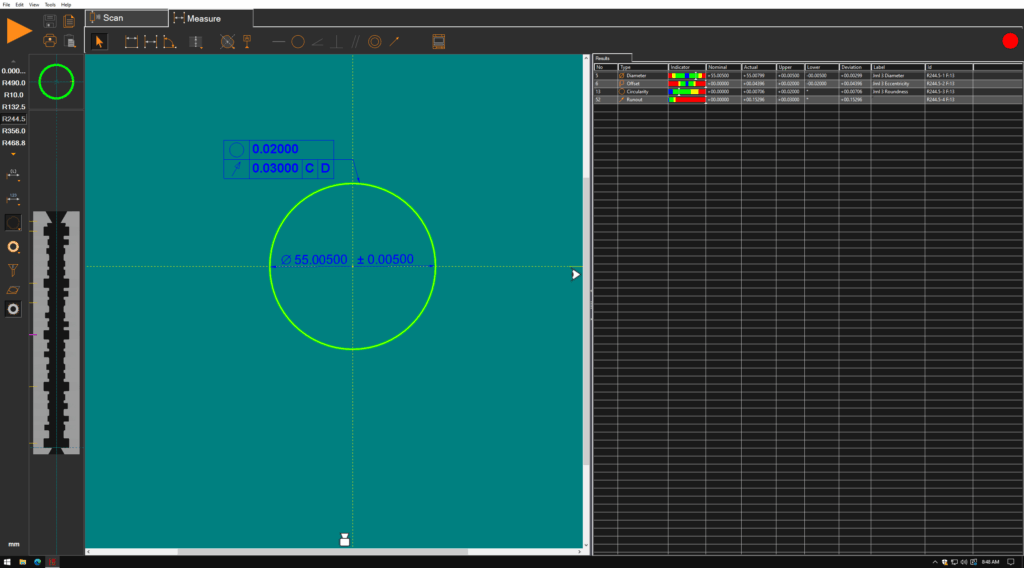

El potente software de análisis de imágenes mejora aún más la facilidad de uso al simplificar la extracción de características y el análisis dimensional, lo que convierte al OptiShaft en una herramienta indispensable para el control de calidad de la fabricación moderna.
Ventajas y capacidades
Al igual que los calibres táctiles en línea de Adcole, los sistemas OptiShafts funcionan bien con la carga de piezas mediante brazos robóticos. Estos sistemas también ofrecen la posibilidad de programar utilizando modelos CAD DXF e incluyen el software opcional Smartprofile® para análisis 3D avanzado y GD&T. El OptiShaft tiene un funcionamiento sencillo del contrapunto con una sola mano que se puede actualizar a un contrapunto superior motorizado para ayudar al operador o automatizar la carga de piezas. Hay disponibles kits de sujeción de piezas adicionales para piezas sin centros.
- Generación automática de puntos de datos y extracción sencilla de características
- Excepcional software de análisis de imágenes para la extracción y medición de características
- Cortina de luz integrada para la seguridad del operador
- Interfaz fácil de usar para una fácil integración en los flujos de trabajo de la fábrica o la sala de auditoría
Su elección entre un medidor táctil u óptico se centra en sus requisitos de aplicación y producción. Adcole puede recomendar un medidor táctil para una mayor precisión o un medidor óptico cuando la velocidad y el coste son factores más importantes. Nuestro completo proceso de consulta le guiará hacia la mejor solución de medición posible para alcanzar sus objetivos de metrología de ejes.
Especificaciones
| S60 / 03 | S100 / 06 | S100 / 08 | S100 / 10 | S100 / 12 | S135 / 10 | S135 / 12 | |
|---|---|---|---|---|---|---|---|
| Capacidad de medición y tamaño de la máquina i | |||||||
| Rango de medición vertical | 300mm | 600mm | 800mm | 1.000mm | 1.200mm | 1.000mm | 1.200mm |
| Rango de medición del diámetro máx. | 60mm | 100mm | 135mm | ||||
| Diámetro máximo de la pieza | 170mm | 175mm | |||||
| Longitud máxima de la pieza | 300mm | 600mm | 800mm | 1.000mm | 1.200mm | 1.000mm | 1.200mm |
| Tamaño de la máquina ii | 525mm x 745mm x 975mm | 850mm x 1.055mm x 1.870mm | 850mm x 1.055mm x 2.200mm | ||||
| Carga nominal del husillo | 20 kg | 80 kg | 120 kg | ||||
| Rendimiento del sistema | |||||||
| Velocidad de giro vertical | 100mm / seg | ||||||
| Velocidad de escaneo rotacional | 60 RPM | ||||||
| Resolución de la escala vertical | 0,1 μm | ||||||
| Resolución del borde del vídeo | 0,5 μm | ||||||
| Resolución de la escala rotacional | 0,001º | ||||||
| Ajuste motorizado del ángulo de la hélice | ±12,5º | N/A | |||||
| Precisión iii | |||||||
| Medición del diámetro | 1,0 + D/200 μm | 1,8 + D/100 μm | |||||
| Repetibilidad del diámetro | 0,5 μm | 1,0 μm | |||||
| Medición de la longitud | 3,0 + L/200 μm | 3,0 + L/150 μm | |||||
| Repetibilidad de longitud | 1,2 μm | 2,0 μm | |||||
| Entorno y instalaciones nominales | |||||||
| Requisitos de alimentación | 100-120 VCA o 200-240 VCA, 50/60 Hz, monofásico, 650 W | ||||||
| Requisitos de aire comprimido | N/A | Presión del aire: 0,4 MPa; caudal mínimo: 175 l/min; calidad del aire ISO 8573-1:2010 Clase 4.3.4 | |||||
| Entorno operativo seguro | 15-30ºC, sin condensación | ||||||
| Temperatura nominal del entorno | 18-22 ºC, 30-80 % de humedad, vibración <0,001 g por debajo de 15 Hz o mejor | ||||||
i Entre centros estándar
ii No incluye estación de trabajo opcional
iii Donde D, L = longitud de medición en mm. Aplicable a sistemas térmicamente estables en entornos con variaciones de temperatura. Variación máxima de temperatura: 1 ºC/hora. Gradiente de temperatura vertical máximo: 1 ºC/metro.
Aplicaciones
La medición de la calidad es esencial para garantizar que los productos cumplan con los estándares especificados y funcionen de manera confiable. Estas herramientas suelen incluir funciones para rastrear defectos, analizar métricas de rendimiento y generar informes detallados. Al proporcionar información sobre las áreas que se pueden mejorar, el software de medición de Adcole ayuda a su organización a mantener los más altos estándares y mejorar continuamente sus productos.
Asistencia técnica y de ingeniería integral
Nuestro equipo de ingenieros especializados está listo para ayudarle con cualquier necesidad relacionada con su medidor de metrología de ejes Adcole. Ofrecemos asistencia técnica global, formación, actualizaciones para su medidor y recertificación del medidor. Póngase en contacto con nosotros hoy mismo para programar su servicio con uno de nuestros ingenieros de servicio de campo.
