Software de medición de perfiles lineales
Descripción general
El software de medición de perfiles lineales de Adcole ofrece una potente solución para evaluar la geometría de muñones y lóbulos comparando un escaneo lineal con un radio nominal especificado. Este radio se define en función de las especificaciones de diseño. El software calcula el error positivo más grande, el error negativo más grande y el error pico a valle. También permite a los usuarios visualizar el perfil medido junto con el perfil nominal, con bandas de tolerancia. Tanto el perfil como el error del perfil se pueden mostrar de forma numérica y gráfica, lo que ofrece una visión completa de la conformidad de la pieza con el diseño.
Utilizado en industrias como la automoción, la aeroespacial y la automatización industrial, el software de perfil lineal garantiza que piezas como árboles de levas, varillas de actuadores y ejes de transmisión se fabriquen según especificaciones precisas. Ayuda a verificar la rectitud, detectar errores de forma como el abombamiento o la desalineación, y confirmar la forma y la alineación correctas, que son fundamentales para el rendimiento, la seguridad y la durabilidad. Al identificar las desviaciones de forma temprana, el software facilita el control de calidad, reduce las repeticiones y garantiza que los componentes cumplan con los estrictos requisitos de diseño y funcionamiento.
Definiciones
El software admite mediciones de convexidad lineal, concavidad y abombamiento, todas ellas presentadas en un formato intuitivo y fácil de entender.

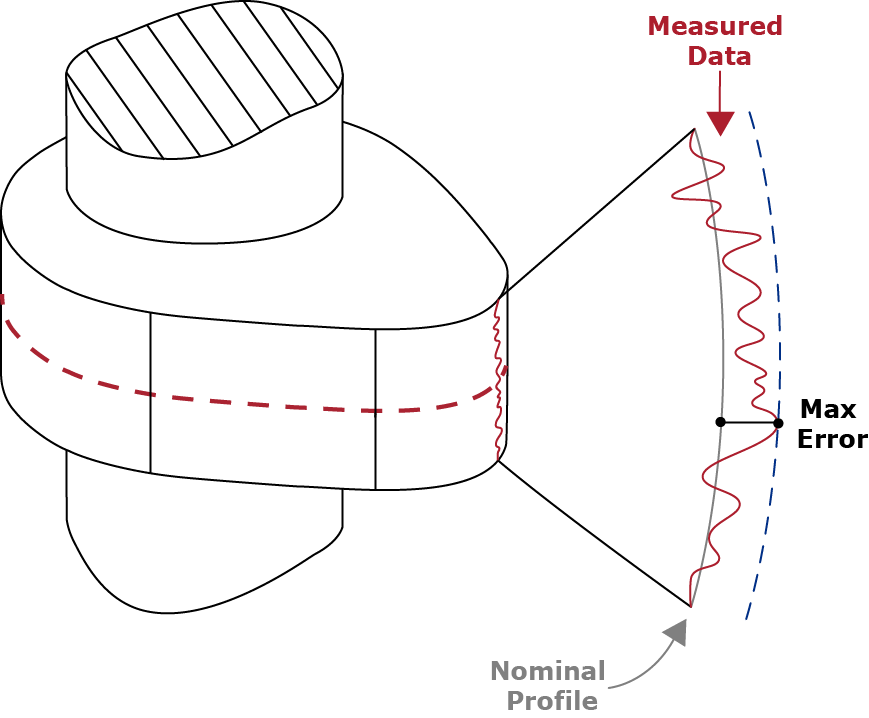

El análisis del perfil lineal se centra en cartografiar las desviaciones con respecto a un radio de perfil conocido o especificado. Esta funcionalidad permite a los usuarios confirmar que el proceso de rectificado está produciendo la forma correcta en la ubicación axial prevista. Al trazar el perfil y sus errores asociados, los fabricantes pueden verificar que sus procesos son precisos y se ajustan a las especificaciones.
La convexidad lineal se determina identificando la desviación positiva máxima de los datos escaneados en relación con una línea recta trazada a través de los extremos del escaneo. Si solo se analiza una parte del escaneo, la línea de referencia se traza a través de los extremos de ese segmento específico.
La concavidad lineal se calcula hallando la desviación mínima con respecto al mismo tipo de línea de referencia. Este valor puede ser positivo o negativo, dependiendo de la forma del perfil. Al igual que la convexidad, la concavidad se basa en la relación entre los datos escaneados y una línea recta que conecta los puntos finales del segmento analizado.
El abombamiento lineal se centra en la desviación del punto central del escaneo con respecto a una línea recta trazada a través de sus extremos. Si no se utiliza el escaneo completo, la línea se traza a través de los extremos de los datos seleccionados. El resultado puede ser positivo o negativo. A diferencia de la convexidad, que tiene en cuenta todo el perfil, el abombamiento evalúa específicamente la desviación del punto central, lo que lo hace ideal para detectar distorsiones en forma de barril.
Ventajas
El software proporciona mediciones claras y fáciles de entender tanto para la convexidad como para la concavidad lineal, junto con datos numéricos y gráficos detallados del perfil. Ofrece una visión profunda de la precisión de componentes complejos y de alto valor, lo que ayuda a los ingenieros a identificar problemas y mejorar la calidad de la fabricación. Con un conjunto completo de herramientas de análisis, permite realizar un análisis eficaz de las causas fundamentales y optimizar los procesos.
Calibres compatibles
Asistencia técnica y de ingeniería integral
Nuestro equipo de ingenieros especializados está listo para ayudarle con cualquier necesidad relacionada con su medidor de metrología de ejes Adcole. Ofrecemos asistencia técnica global, formación, actualizaciones para su medidor y recertificación del medidor. Póngase en contacto con nosotros hoy mismo para programar su servicio con uno de nuestros ingenieros de servicio de campo.
