1300 시리즈 샤프트 측정 게이지

개요

Adcole 1300 시리즈는 까다로운 제조 환경에서 고정밀 샤프트 측정을 위한 고속 솔루션을 제공합니다. 운송, 항공우주 및 전기 자동차(EV) 생산과 같은 산업의 엄격한 품질 기준을 충족하기 위해 일반적으로 인라인 100% 검사 생산 환경을 위해 설계된 이 게이지들은 탁월한 속도, 유연성 및 정확성을 제공합니다. 엄격한 기하학적 공차가 요구되는 부품에 이상적인 1300 시리즈 계측기는 모든 부품이 까다로운 사양을 충족하도록 보장합니다.

Adcole 1300 시리즈 게이지가 다른 샤프트 측정 시스템과 차별화되는 점은 수평 설계로, 자동화 생산 라인에 효율적으로 통합될 수 있도록원활한 인라인 로봇 적재가가능합니다 . 또한 모델 및 샤프트 복잡도에 따라 2개에서 28개까지 다양한 맞춤형 팔로워를 사용함으로써 정확도를 저하시키지 않으면서 측정 처리량을 크게 향상시킵니다. 각 팔로워 프로브는 회전당 3,600개 데이터 포인트(0.1º)를 0.00001º의 각도 분해능과 0.50 µm의 반경 정확도로 포착합니다. 이러한 속도, 정밀도, 구성 가능성의 조합은 1300 시리즈를 대량 생산이 이루어지는 고정밀 제조 환경에 이상적으로 만듭니다.

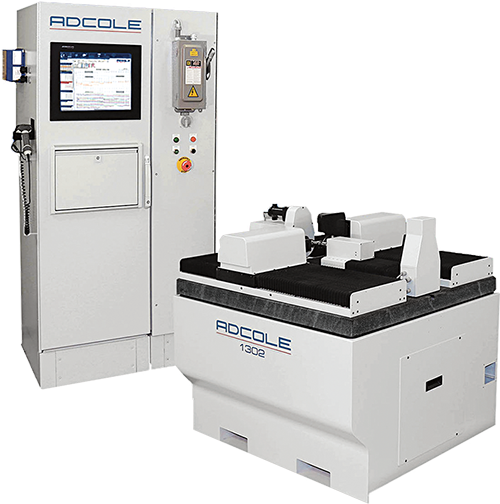

1302: 컴팩트 샤프트 게이지

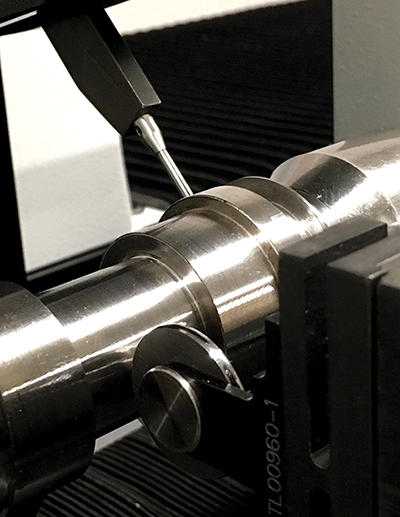

애드콜 모델 1302는 길이 12인치 미만의 샤프트 측정을 위해 특별히 설계되어 캠샤프트, 슬라이딩 캠샤프트 요소 및 기타 복잡한 원통형 부품에이상적입니다 . 이 소형 수평 좌표 측정기(CCMM)는 듀얼 헤드 구성을 특징으로 하여 동시 측정이 가능해 사이클 시간을 크게 단축합니다.

고정밀 응용 분야를 위해 설계된 모델 1302는 서브마이크론 수준의 정확도와 반복성을 제공하여 생산 및 품질 관리 환경 모두에서 신뢰할 수 있는 성능을 보장합니다.

사양

Swipe to Scroll

	1302
정확도 사양
방사상정확도 ⁱ	±0.5 µm
방사상분해능	0.016 µm
축 방향 정확도	100 mm에서 ±2 µm
각도 분해능	<0.036 아크초 (<0.00001°)
총 스핀들 런아웃	<0.15 µm
일반 사양
회전 속도 최대	40 RPM
스윙 직경 ⁱⁱ	178mm (7")
부품 중량 최대	36 kg (80 lb)
부품 길이 최대	305mm (12")
베이스 게이지 치수
게이지 높이	1,214mm (47.81")
게이지 폭	1,156mm (45.50")
게이지 깊이	1,111mm (43.75")
게이지중량 ⁱⁱⁱ	2,270 kg (5,000 lb)

Swipe to Scroll

i 온도 20±1°C, 상대 습도 40%-60%, 압력 86KPa-106KPa.
ii 105mm (4.13”) 캠트래커 옵션 포함
iii 무게는 추가 옵션이나 캐비닛을 포함하지 않습니다

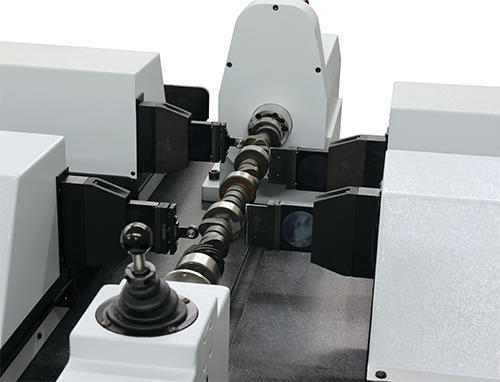

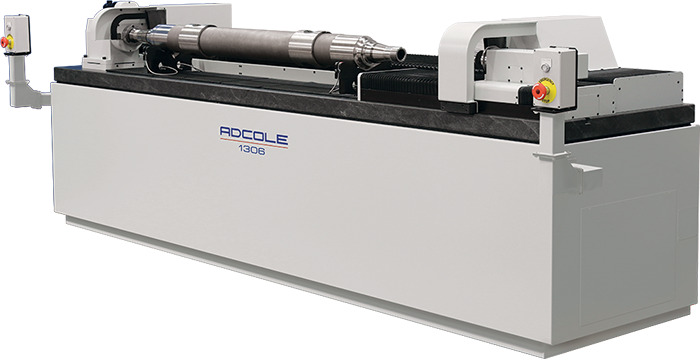

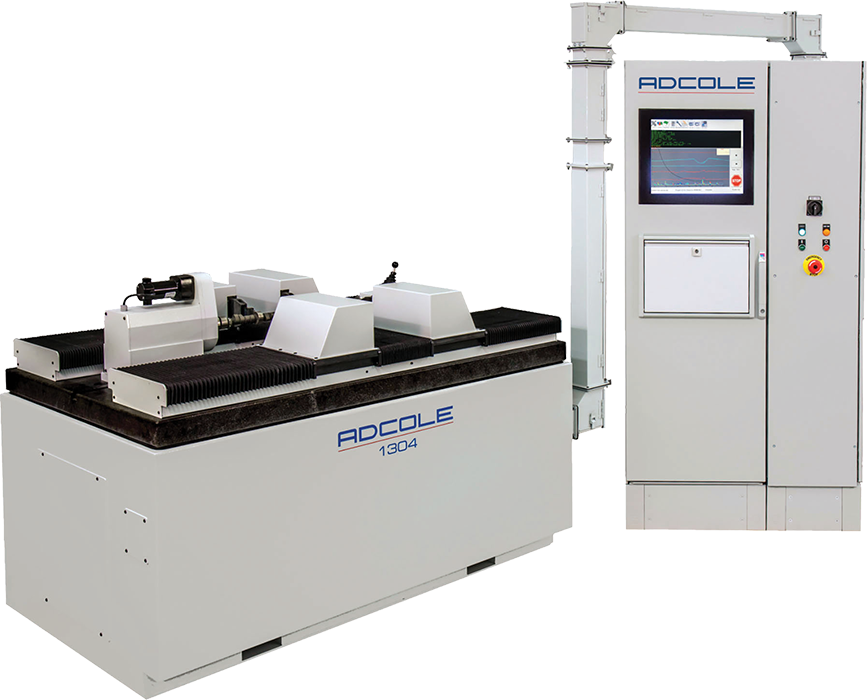

1304/1306: 다중 헤드 및 고속 처리 샤프트 게이지

“모델 1302의 용량을 초과하는 샤프트의 경우, Adcole 모델 1304 및 1306은 수평 1300 시리즈의 차세대 진화형으로, 인라인 및 감사 샤프트 측정 요구 사항을 모두 충족하도록 설계되었습니다.

이 게이지에는 두 개 또는 네 개의 독립적인 측정 헤드가 장착되어 있어 헤드스톡과 테일스톡을 넘어 이동할 수 있어, 고정 장치 비용을 크게 절감하고 효율적인 부품 적재 및 하역이 가능합니다. 높은 처리량과 빠른 사이클 타임을 자랑하는 1304 및 1306 모델은 선택 가능한 프로그래밍 가능 파워 테일스톡을 제공하여 대량 생산 환경에서의 로봇 또는 갠트리 적재에 이상적입니다.

주요 기능:

최대 길이 2286 mm(90인치) 샤프트 측정
최대 180 kg(400파운드) 부품 지원
내구성 있는 평면 및 디스크 카바이드 팔로워 팁
100mm 구간 ±2µm 축방향 정밀도

더 길고 무거운 샤프트로 확장하거나 자동화를 최적화하든, 1304 및 1306은 정밀성, 유연성, 성능을 제공합니다.”

사양

Swipe to Scroll

	1304 (24")	1304 (42")	1306 (24")	1306 (90")	1306 (96")
정확도 사양
방사상정확도 ⁱ	±0.5 µm
방사상분해능 ⁱ	0.016 µm
축 방향 정확도	±2.0 µm
각도 분해능	<0.036 아크초 (<0.00001°)
총 스핀들 런아웃	<0.1 µm
일반 사양
팔로워 헤드	4		2
스윙 직경	190mm (7.5")		178mm (7")	350mm (13.78")
부품 중량 최대	36 kg (80 lb)		45 kg (100 lb)	180 kg (400 lb)
부품 길이 최대 ⁱⁱ	965mm (38")	1,520mm (59.8")	609mm (24")	2,286mm (90")	2,438mm (96")
베이스 게이지 치수
게이지 높이	1,239mm (48.8")		1,016mm (40")	1,283mm (50.5")
게이지 폭	1,708mm (67.25")	887mm (34.9")	1,740mm (68.5")	3,658mm (144")
게이지 깊이	1,111mm (43.75")		826mm (32.5")	1,016mm (40")
게이지중량 ⁱⁱⁱ	1,708 kg (3,760 lb)	2,409 kg (5,300 lb)	1,814 kg (4,000 lb)	5,400 kg (12,000 lb)

Swipe to Scroll

i 온도 20±1°C, 상대 습도 40%-60%, 압력 86KPa-106KPa.
ii 최대 부품 길이는 대략적인 수치입니다. 실제 길이는 중앙 공구 스타일, 부품 중앙 구멍 구성, 고객 부품 처리를 위한 TS 이동 거리 등에 따라 달라집니다.
iii 무게는 추가 옵션이나 캐비닛을 포함하지 않습니다

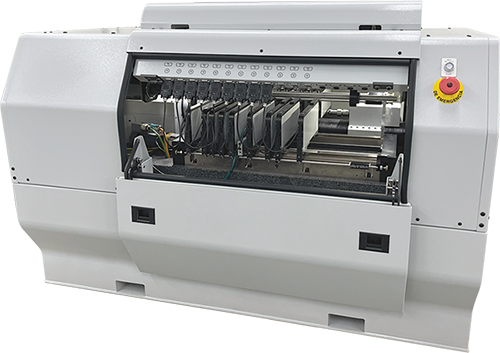

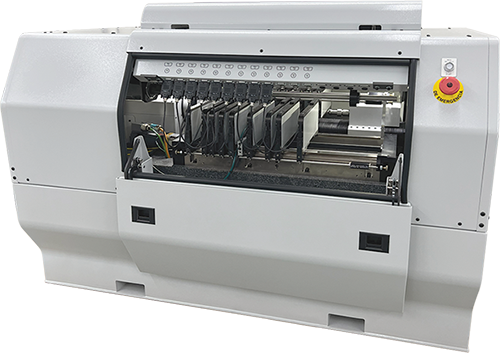

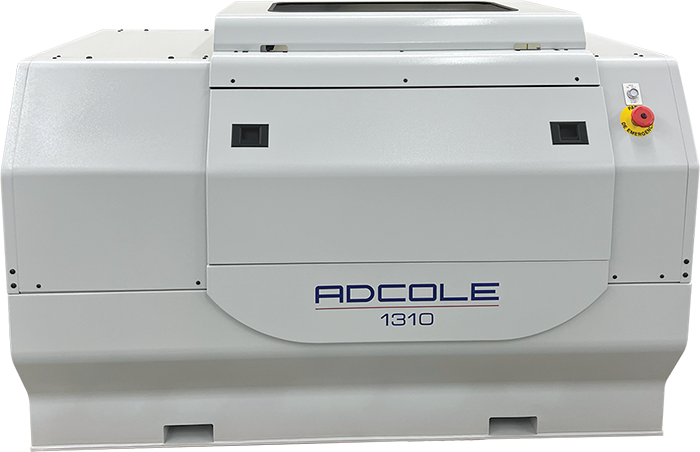

1310: 유연한 인라인 자동 샤프트 게이지

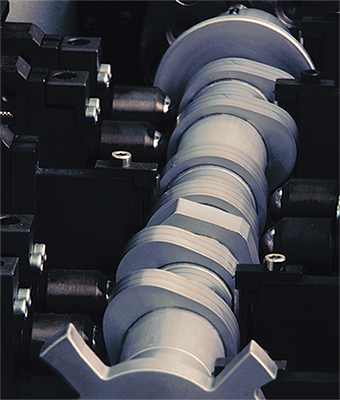

인라인 생산 환경을 위해 설계된 Adcole 모델 1310은 최대 28개의 팔로워를지원하여 업계 최고의 샤프트 측정 속도를 제공합니다 . 자동화 공정 셀에 통합될 경우, 이 첨단 계측기는 시간당 최대 200개의 부품을 검사할 수 있으며, 모든 Adcole 샤프트 측정 계측기의 특징인 서브마이크론 수준의 정확도를 유지합니다.

모델 1310은 로딩 및 언로딩 시간을 제외하고 20초 미만에캠축 전체 측정이 가능하며 , 최대 길이 609mm(24인치), 스윙 직경 102mm(4인치)의 부품을 수용합니다.

주요 특징:

유지보수 간소화 및 신속한 부품 교체용 모듈식 계측기 설계
자동 부품 감지 및 순서 선택 기능이 탑재된 다중 부품 프로그래밍
빈번한 재프로그래밍 또는 재공구화 필요성 제거로 가동 중단 시간 최소화

속도, 정밀도 또는 유연성 중 어느 것을 최적화하든, Adcole 모델 1310은 자동화 샤프트 측정의 기준을 제시합니다.

사양

Swipe to Scroll

	1310
정확도 사양
방사상정확도 ⁱ	±0.5 µm
방사상분해능	0.016 µm
축 방향 정확도	±2 µm
각도 분해능	<0.036 아크초 (<0.00001°)
총 스핀들 런아웃	<0.1 µm
일반 사양
팔로워 헤드	최대 28
팔로워 스트로크	51mm (2")
스윙 직경	102mm (4")
부품 중량 최대	25 kg (55 lb)
부품 길이 최대 ⁱⁱ	609mm (24")
베이스 게이지 치수
게이지 높이	2,004mm (80")
게이지 폭	887mm (34.9")
게이지 깊이	1,195mm (47")
게이지중량 ⁱⁱⁱ	2,160 kg (4,760 lb)

Swipe to Scroll

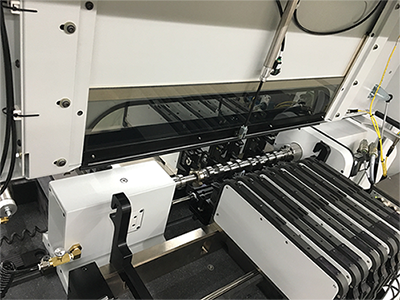

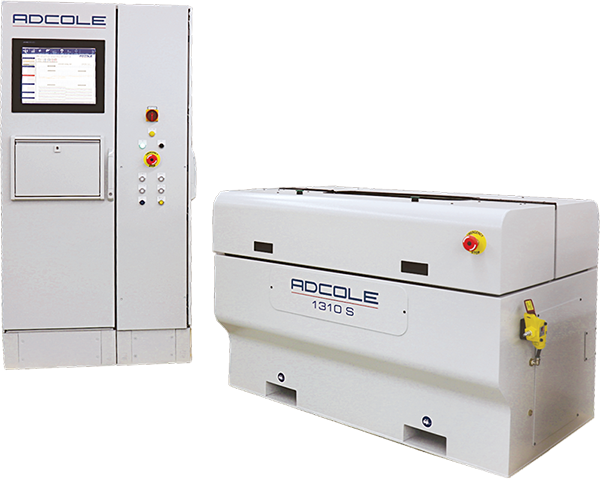

1310-S: 인라인 자동 샤프트 게이지

Adcole 모델 1310-S는 단일 부품 길이 측정용으로 설계된 수평 CCMM입니다. 표준 모델 1310과 동일한 견고한 용량을 갖추고 있으며, 간소화된 기능 세트로 단일 부품 유형 측정에 집중하는 제조업체를 위한 가치 중심 솔루션입니다.

고객은 옵션인 선형 스캔 기능을 통해 시스템을 업그레이드하여 복잡한 부품의 다중 절단면 측정이 가능합니다. 이 계측기는 고정형 헤드스톡과 30mm 이동 거리(옵션으로 60mm로 업그레이드 가능)의 공압식 테일스톡을 특징으로 하여 효율적이고 반복 가능한 부품 적재를 지원합니다.

다중 부품 유연성 없이 고정밀 측정을 원하는 작업에 이상적인 1310-S는 낮은 소유 비용으로 신뢰할 수 있는 성능을 제공합니다.

사양

Swipe to Scroll

	1310-S
정확도 사양
방사상정확도 ⁱ	±0.5 µm
방사상분해능 ⁱ	0.016 µm
LVDT에 의한 축 방향 정확도 ⁱ	±2 µm
각도 분해능	<0.036 아크초 (<0.00001°)
총 스핀들 런아웃	<0.1 µm
일반 사양
팔로워 헤드	최대 24
팔로워 스트로크	51mm (2")
스윙 직경	102mm (4")
부품 중량 최대	25 kg (55 lb)
부품 길이 최대 ⁱⁱ	609mm (24")
베이스 게이지 치수
게이지 높이	2,229mm (90.5")
게이지 폭	887mm (34.9")
게이지 깊이	1,195mm (47")
게이지중량 ⁱⁱⁱ	2,380 kg (5,250 lb)

Swipe to Scroll

소프트웨어

제품이 지정된 기준을 충족하고 안정적으로 작동하도록 보장하기 위해서는 품질 측정이 필수적입니다

당사 게이지의 소프트웨어는 결함 추적, 성능 지표 분석 및 상세한 보고서 생성을 위한 기능을 통해 문제가 발생하기 전에 문제를 발견할 수 있도록 지원합니다. 개선이 필요한 영역에 대한 통찰력을 제공함으로써 Adcole 게이지 소프트웨어는 귀사가 최고 수준의 기준을 유지하고 지속적으로 제품을 개선할 수 있도록 지원합니다.

응용 분야

측정 품질은 제품이 지정된 기준을 충족하고 안정적으로 작동하도록 보장하는 데 필수적입니다. 이러한 도구에는 결함 추적, 성능 지표 분석, 상세 보고서 생성 기능이 포함되는 경우가 많습니다. 개선이 필요한 영역에 대한 통찰력을 제공함으로써 Adcole 게이지 소프트웨어는 귀사가 최고 수준의 기준을 유지하고 제품을 지속적으로 개선하는 데 도움을 줍니다.
