표면 거칠기 측정 및 분석 소프트웨어

개요

“Adcole의 표면 거칠기 측정 및 분석 소프트웨어는 캠축, 크랭크축 및 다양한 원통형 또는 준원통형 부품에 대한 정밀한 표면 특성 분석을 제공하도록 설계되었습니다. Adcole 1000 및 1000-Z 계측기와함께 사용하도록 설계된 이 고급 소프트웨어는 표면 거칠기를 정확하게 측정하고 모니터링하여 최적의 기계 성능과 연장된 서비스 수명을 보장합니다.

표면 거칠기는 하중 지지 능력, 밀봉 효과, 윤활유 유지력, 마찰 및 마모와 같은 주요 성능 요소에 중요한 역할을 합니다. 현대 엔진이 진화함에 따라 윤활유는 더 얇아지고 베어링 간극은 더 좁아져, 고성능 제조를 위해서는 표면 마감 품질이 그 어느 때보다 중요해졌습니다.”

소프트웨어 주요 기능:

포괄적 거칠기 분석: 표준 표면 거칠기 매개변수 측정 및 보고
공차 모니터링: 공차 초과 값 자동 표시 및 경고 영역 강조
사용자 정의 보고서: 종이 및 PDF 형식으로 완전히 프로그래밍 가능한 보고서 생성
고급 시각화 도구: 확대 가능한 표면 거칠기 차트, FFT(고속 푸리에 변환) 그래프, 접촉 면적 곡선을 포함하여 표면 특성에 대한 심층적 통찰 제공

강력한 분석 기능과 사용자 친화적인 인터페이스를 갖춘 Adcole 표면 거칠기 소프트웨어는 제조업체가 최고 수준의 품질과 신뢰성을 유지할 수 있도록 지원합니다.

소프트웨어 기능

이 시스템은 ISO 4287 및 ASME B46.1 표준을 준수하는 고해상도 표면 거칠기 분석을 제공하여 항공우주, 자동차 및 의료 기기 제조와 같은 정밀도가 중요한 산업에 이상적입니다. 이 시스템은 사양 불량 영역의 선택적 재측정을 지원하고, 실시간 품질 관리를 위한 Q-DAS®와 같은 SPC 플랫폼과 통합되며, 2000 샘플/mm 이상의 데이터 밀도를 가진 구성 가능한 스캔 매개변수를 제공합니다. 이러한 기능은 유압 시스템의 밀봉 표면 평가, 터빈 블레이드 검사 또는 정형외과 임플란트의 마감 확인과 같은 응용 분야에 필수적입니다.

이 시스템은 종이 또는 PDF 형식의 프로그래밍 가능한 보고서를 생성하며, 허용 오차 및 경고 영역 측정값을 자동으로 표시합니다. 마법사 기반 유틸리티는 검사 루틴 및 표준화된 문서 작성을 간소화합니다. 확대 가능한 거칠기 프로파일, FFT 그래프, 베어링 영역 곡선 등 고급 시각화 도구를 통해 심층적인 표면 특성 분석이 가능하며, 내마모성 및 윤활 유지력 같은 기능적 평가를 지원합니다. 이로 인해 본 시스템은 생산 환경과 표면 공학에 중점을 둔 연구 개발 실험실 모두에 강력한 도구로 활용됩니다.

이점

이 시스템은 포드 모터 컴퍼니의 QLS-CM을 통합하고 각 부품의 고유한 생산 이력을 활용하여 완전 자동화된 원터치 부품 검사 및 추적성 솔루션을 제공합니다. 실시간 사용자 친화적 인터페이스를 통해 다음 기능을 제공합니다:

부품 형상 표시
호출 박스 내 거칠기 매개변수 표시
색상 코드 허용 오차 표시기(합격: 녹색, 불합격: 적색, 미정의: 흑색)
검사 중인 저널을 애니메이션 부품 회전과 함께 강조 표시하여 가시성 향상

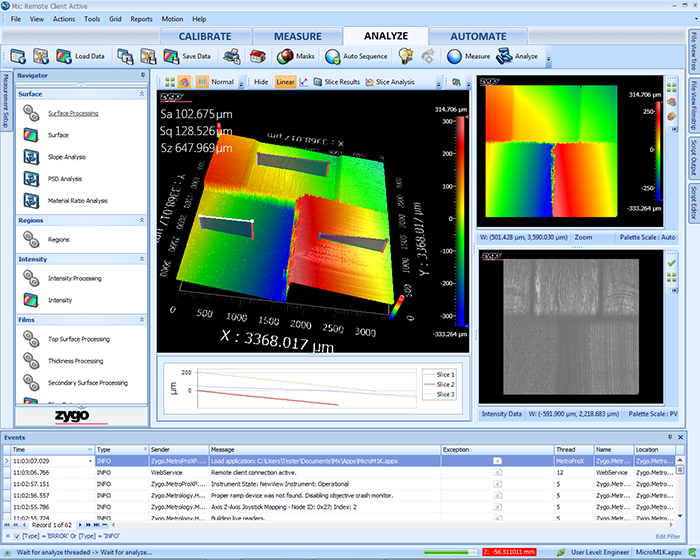

문제 해결을 위한 전체 검사 데이터 재생 기능을 지원하여 추적성과 공정 투명성을 보장합니다. 전용 NIC를 통해 사설 TCP/IP 네트워크 상에서 PLC 및 모션 제어 시스템과의 안전한 통신을 유지합니다. 본 시스템은 Cognex® Dataman® 바코드 스캐너, Taylor Hobson® 접촉식 스타일러스 프로브, Zygo® 3D 백색광 간섭계 센서 등 다양한 입력 장치와 호환되어 다양한 검사 설정에 유연하게 통합될 수 있습니다.
