Análise de conversas em tempo real – Software de janela deslizante
Adcole LLC
A Adcole tem o orgulho de apresentar um software robusto que oferece uma solução para o desafio de detectar com precisão “explosões” de vibração em virabrequins e eixos de comando de válvulas de alto valor. Apresentamos o Real Time Chatter Analysis – Sliding Window Software, um software de análise de vibração que permite que os fabricantes percebam o poder da análise de janela angular (ou janela deslizante) (em graus) para tarefas de controle de qualidade de eixos de comando de válvulas e virabrequins. Essa solução de software permite que os engenheiros detectem a vibração que ocorre apenas em uma pequena janela angular da superfície do munhão ou do lóbulo (vibração de ruptura), sem diluir a amplitude por meio da análise de uma janela angular maior ou de 360⁰.
O software Real Time Chatter Analysis – Sliding Window Software (RTCA-SW) permite que os engenheiros meçam esses parâmetros:
| Parâmetros medidos | |
|---|---|
| Lóbulos individuais | Diferença percentual Medição da amplitude Medida de UPR Tolerância Ângulo inicial |
| Máximo de todos os lóbulos | |
| Máximo da média da vibração do lóbulo | |
Os fabricantes que enfrentam problemas de vibração podem aproveitar o poder da coleta de dados usando medições de amplitude de 120⁰ em três seções distintas de um eixo de comando de válvulas ou virabrequim.
Análise de estouro de vibração
Os fabricantes que enfrentam problemas de estouro de vibração podem aproveitar o poder da coleta de dados usando medições de amplitude de 120⁰ em três seções distintas de um eixo de comando de válvulas ou virabrequim. Usando esse recurso em conjunto com seu medidor Adcole, você pode analisar segmentos de graus específicos em todo o lóbulo, movendo-se em incrementos de graus específicos. O software RTCA-SW está disponível para análise de lóbulo individual e para análise de vibração FFT de lóbulo médio. Os dados obtidos com essa opção são salvos com base em uma porcentagem de tolerância ou em uma diferença estrita de valores.
O software Sliding Window permite que os usuários capturem a amplitude máxima retratada em toda a “explosão” de vibração na janela de 120°

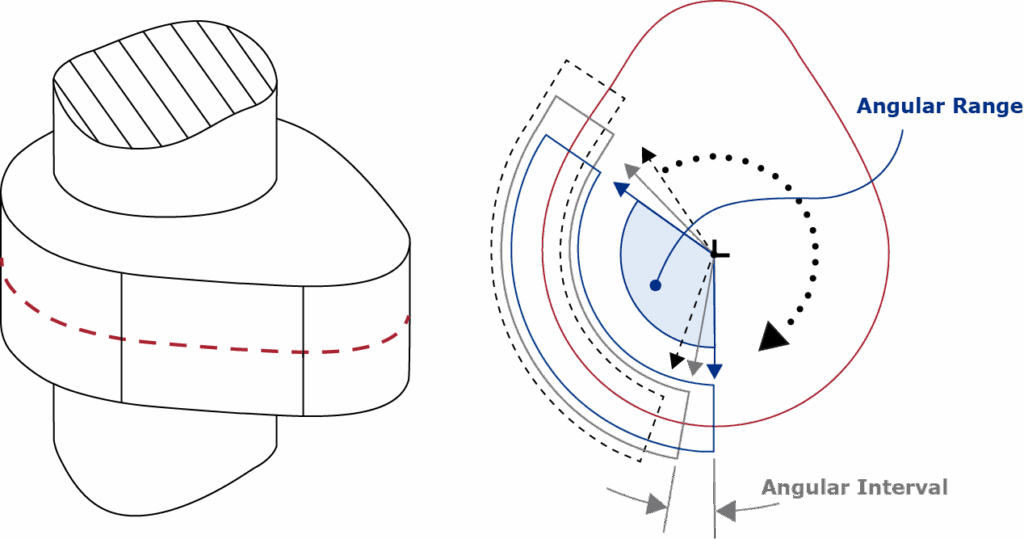

A Adcole usa uma abordagem de janela deslizante para fornecer um conjunto de dados mais completo do que a técnica tradicional de medição do círculo base. Por exemplo, em vez de fornecer medições de amplitude de 120⁰ em três seções distintas de um componente, o RTCA-SW oferece aos engenheiros a capacidade de obter a amplitude máxima capturada em toda a “explosão” de vibração nas janelas de 120⁰. O ângulo medido está no centro da janela, e os engenheiros podem mover a janela gradualmente conforme desejarem (a Adcole recomenda 30⁰ de movimento por cada janela deslizante de dados) para obter um conjunto de dados muito detalhado sobre problemas de vibração em uma árvore de cames ou virabrequim, conforme necessário.
O ângulo medido está no centro da janela, e os engenheiros podem mover a janela tão gradualmente quanto desejarem (a Adcole recomenda 30° de movimento por cada janela deslizante de dados) para obter um conjunto de dados muito detalhado sobre problemas de vibração em uma árvore de cames ou virabrequim, conforme necessário.
Sobre a vibração
Chatter é o padrão ondulado de marcas em uma superfície usinada, geralmente causado pela vibração da retificadora. O software Adcole Chatter Analysis detecta vibrações de alta frequência em erros de lóbulo não filtrados ou erros de arredondamento do munhão e determina a amplitude medida em cada frequência específica ou ondulações por revolução (UPR). O relatório dessa análise é útil na solução de problemas e na correção de problemas de fabricação antes que as peças fiquem fora de especificação. Essa ferramenta de monitoramento de processos ajuda a evitar que componentes fora de especificação entrem na cadeia de suprimentos. O software FFT Chatter Analysis fornece dados altamente precisos e relatórios gráficos de saída com a opção de saídas expressas como amplitude de medida (µm ou nm) para ondulações por revolução (UPR).
Benefícios da Análise de Chatter em Tempo Real - Software Sliding Window
As organizações que usam a solução RTCA-SW conseguem encontrar “explosões” de vibração nos componentes do eixo de comando de válvulas e do virabrequim. A opção RTCA-SW fornece os dados necessários para encontrar problemas de usinagem e, com uma análise mais profunda ao longo do tempo, criar um processo de análise preditiva que melhora a produção geral do eixo de comando de válvulas e do virabrequim. A tecnologia de janela deslizante fornece os meios para rastrear a vibração em toda a superfície do lóbulo com detalhes personalizáveis.
Além disso, a solução RTCA-SW informa o ângulo específico em que a vibração é encontrada, fornecendo um conjunto de dados muito específico sobre o seu processo de usinagem de retificação. Por fim, o software oferece um meio prático para que os fabricantes obtenham um rico conjunto de dados sobre os diários de pinos nos virabrequins.
Recursos do software Real Time Chatter Analysis - Sliding Window

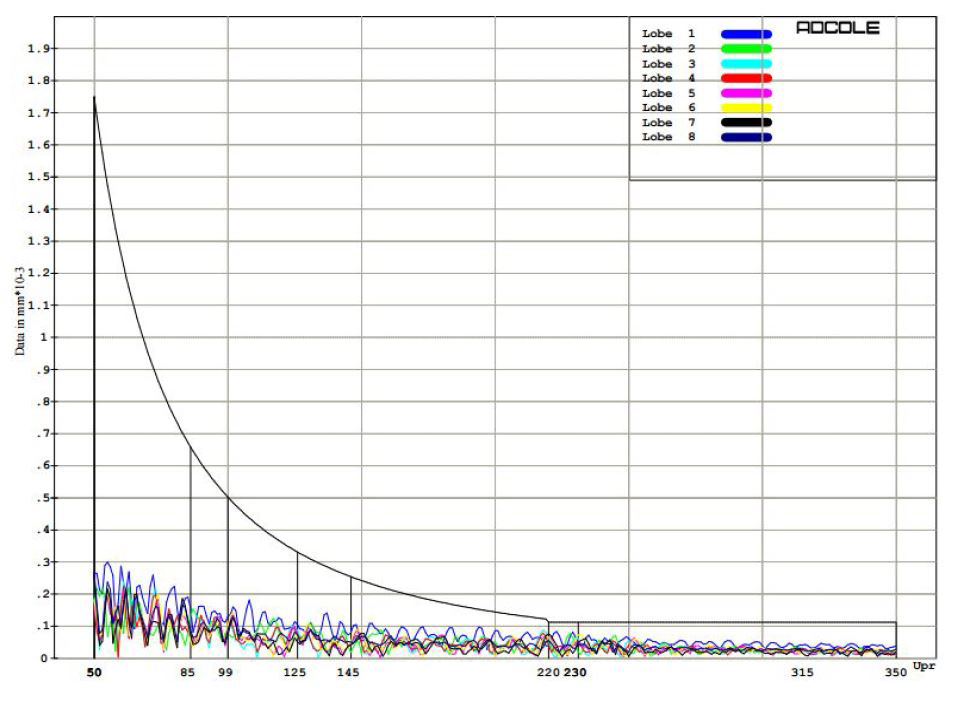

O ambiente RTCA-SW fornece gráficos de vibração separados para cada lóbulo, além de um gráfico da média de todos os lóbulos. Os dados são exibidos em um gráfico de tolerância curvo que mostra claramente os dados de lóbulos individuais e a tendência geral do lóbulo. A opção de “varredura” programável permite que os usuários meçam uma faixa angular específica e especifiquem a janela angular incremental (janela deslizante) para obter um instantâneo de 120⁰ de uma determinada peça (a Adcole recomenda janelas deslizantes de 30⁰). Além disso, a solução RTCA-SW oferece os meios para que os profissionais de metrologia vejam a amplitude em seu impacto total, não mitigada pela faixa de escaneamento do componente.
