Software de construção de material e retidão avançada
Adcole LLC
O softwareAdcole Material Build-Up & Advanced Straightness é uma solução avançada de análise de dados de varredura linear. O software é usado para detectar qualquer “acúmulo de material” na borda de ataque ou de fuga da varredura. O acúmulo de material geralmente é encontrado em uma zona fora da faixa de cálculo de retilinidade.
O software Material Build-Up & Advanced Straightness permite que os engenheiros usem métodos específicos para determinar os valores de acúmulo de material:
- Método básico de varredura linear
- Varredura linear baseada em bochechas
- Varredura linear baseada em comprimento de varredura alternativo
- Especificação de barrela
O software Material Build-Up e Advanced Straightness é usado para detectar o “acúmulo de material” na borda de ataque ou de fuga de uma varredura.

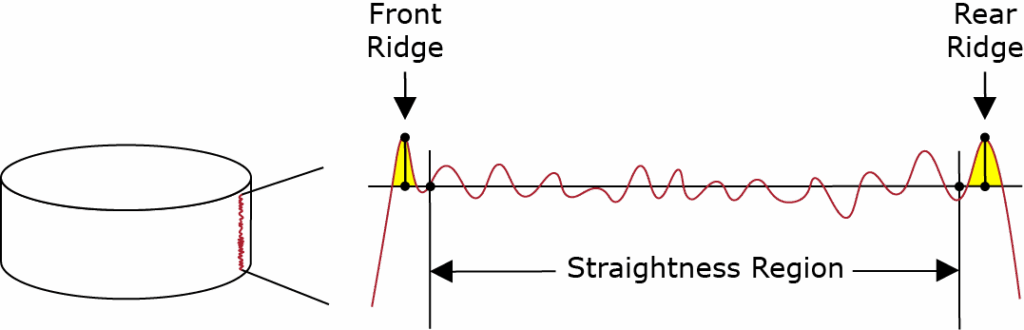

Não é incomum que os fabricantes se perguntem por que os diários do virabrequim estão apresentando acúmulo de material nas bordas de ataque ou de fuga de um componente. Como se trata de uma questão de fabricação muito específica, obter bons dados sobre o problema pode ser um exercício de frustração. É por isso que o software Material Build-Up & Advanced Straightness é uma ferramenta tão poderosa para lidar com esse dilema. O software permite que os usuários analisem dados de varredura linear, divididos em regiões segmentadas. A região central definida pode ser analisada em termos de retidão, concavidade, convexidade e barrela. As seções finais podem ser analisadas quanto ao erro máximo e mínimo. A análise da seção final é essencial para a solução de problemas de acúmulo de material, pois o erro máximo nas regiões finais da varredura linear é onde o problema de retilineidade do material é detectado e registrado, caso exista.

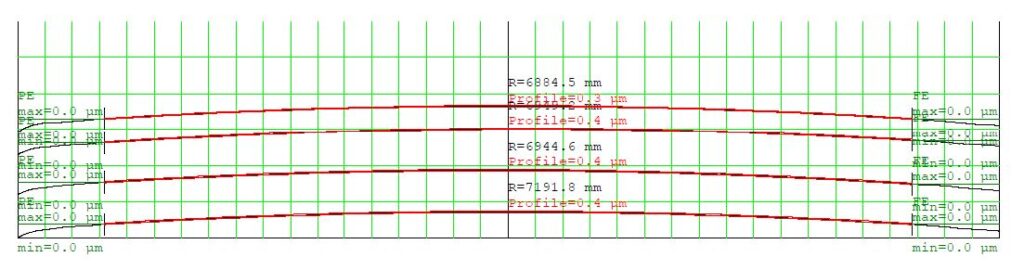

Medições de varredura linear
Ao estender as medições e análises de varredura linear, os engenheiros podem determinar quaisquer problemas de fabricação existentes perto das bordas do munhão. Especificamente, a análise de acúmulo de material permite que os fabricantes identifiquem se estão sofrendo avarias nas rodas, resultando posteriormente em “acúmulo de material” na borda do munhão. Essa solução de software da Adcole fornece os meios para especificar o método de redução de varredura linear para determinar a área de retilinidade e outros parâmetros, incluindo duas seções de borda para acúmulo de material
O software Material Build-Up & Straightness permite que os usuários analisem dados de varredura linear, divididos em regiões segmentadas. A região central definida pode ser analisada quanto à retidão, à concavidade, à convexidade e ao barramento.
O software Material Build-Up & Advanced Straightness mede os seguintes parâmetros:
- Barrilamento
- Concavidade
- Convexidade
- Erro máximo por região
- Erro mínimo por região
- Erro de perfil
- Retidão
O software Material Build-Up & Straightness pode medir um ou mais traços lineares em um munhão de virabrequim, usando diversos métodos de medição. O método básico é medir o munhão desde o corte radial inferior até o corte radial superior. Como alternativa, um método diferente é medir as posições da face de um munhão e, em seguida, fazer uma medição linear com base no comprimento real do munhão. Recentemente, a Adcole desenvolveu uma opção que usa medições alternativas de comprimento de escaneamento para acúmulo de material e retidão. Esse recurso permite definir um comprimento de varredura maior do que a distância entre as posições de corte radial inferior e superior. Além disso, esse recurso oferece uma opção para medir uma porcentagem maior da superfície do munhão sem a necessidade de medir as faces (economizando, assim, tempo de ciclo).
Essa solução de software da Adcole fornece os meios para especificar o método de redução de varredura linear para determinar a área de retilinidade e outros parâmetros, incluindo duas seções de borda para acúmulo de material.
Os clientes que usam o software relatam que podem encontrar acúmulo de material fora da faixa de cálculo de retilinidade e tomar medidas para corrigi-lo. A solução oferece três métodos de medição diferentes para fornecer os dados de medição mais precisos e específicos disponíveis para o acúmulo de material e a retidão. Ela permite que os fabricantes analisem dados de varredura linear divididos em regiões segmentadas e permite que os engenheiros definam a região central de um virabrequim e a analisem quanto à retidão, concavidade, convexidade e barrela.
Retidão incremental
De acordo com a definição de dimensão geométrica e tolerância, a retilinearidade tem duas funções muito diferentes, dependendo de como ela é explicitada. Em sua forma normal, ou Retidão da superfície, o termo retidão é uma tolerância que controla a forma de uma linha em algum lugar da superfície ou do recurso. A retidão do eixo é uma tolerância que controla a quantidade de curva permitida no eixo de uma peça. Isso geralmente é chamado com uma chamada incluída para a condição máxima do material.
A função de retilineidade incremental do software Material Build-Up & Advanced Straightness oferece aos fabricantes a capacidade de definir uma janela ou um segmento de uma peça e obter dados sobre a janela em seções espaçadas em polegadas ou milímetros. Esse é um recurso poderoso, pois o software tem a capacidade de detectar o erro máximo de pico a pico em um segmento pequeno e específico de uma peça.
Os dados de retilinidade incremental são importantes para os fabricantes porque fornecem uma fonte de dados valiosa para determinar a origem dos problemas de fabricação. Isso inclui problemas como quebra de rebolo, problemas com ferramentas ou outras complicações associadas às máquinas ou ferramentas usadas para fabricar peças.
Métodos de medição flexíveis
O software oferece métodos de medição flexíveis para detalhar os dados e determinar onde está ocorrendo o acúmulo de material e sua causa principal. Ele fornece um meio intuitivo de detectar o acúmulo de material na borda de ataque ou de fuga da digitalização, proporcionando os meios para que os fabricantes possam aprimorar um processo de fabricação de alto valor. Por fim, o software Material Build-Up & Straightness é uma solução eficaz para determinar problemas de acúmulo e retidão de material.
