Medidores ópticos de metrologia de eixos
Visão geral
Os sistemas OptiShaft da Adcole são medidores ópticos de eixos de alta precisão projetados especificamente para ambientes exigentes de chão de fábrica. Criado para oferecer durabilidade e confiabilidade, o OptiShaft está disponível em três configurações básicas – S60, S100 e S135 – que correspondem a tamanhos de campo de visão (FOV) de 60 mm, 100 mm e 135 mm, respectivamente.
Equipado com óptica telecêntrica avançada e iluminação LED colimada, o OptiShaft minimiza a distorção e proporciona excepcional clareza de imagem, permitindo a medição precisa de dimensões críticas. Os modelos S100 e S135 apresentam uma base de granito para aumentar a rigidez e o isolamento de vibrações, garantindo um desempenho consistente em ambientes industriais. Para maior proteção, o conjunto óptico se retrai para baixo do palco quando não está em uso.

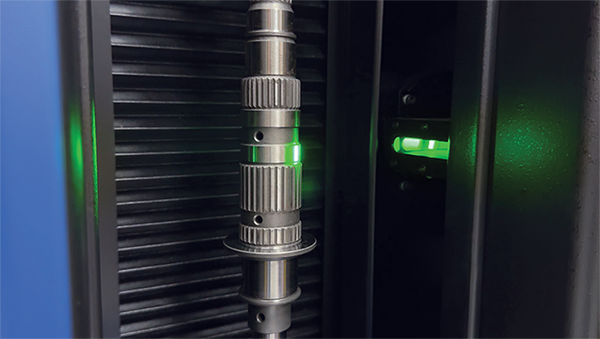

Projetados para velocidade e precisão, os sistemas OptiShaft realizam medições ópticas axiais e rotacionais de alta velocidade em eixos de até 135 mm de diâmetro e 1200 mm de comprimento. A interface intuitiva do software permite o treinamento rápido do operador e a programação simplificada para obter resultados rápidos e repetíveis. A tecnologia de detecção de borda subpixel garante alta precisão de medição, enquanto a tela de imagem real oferece uma visão real da peça e de suas características, em vez de uma renderização simulada.

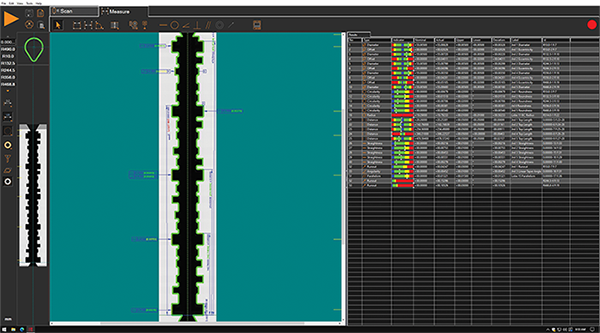

O poderoso software de análise de imagem aprimora ainda mais a usabilidade, simplificando a extração de características e a análise dimensional, tornando o OptiShaft uma ferramenta indispensável para o controle de qualidade da fabricação moderna.
Benefícios e recursos
“Assim como os medidores táteis em linha da Adcole, os sistemas OptiShafts funcionam bem com o carregamento de peças por braços robóticos. Esses sistemas também oferecem a capacidade de programação usando modelos CAD DXF e incluem o software opcional Smartprofile® para análise 3D avançada e GD&T. O OptiShaft tem operação fácil do cabeçote móvel com uma só mão e pode ser atualizado para um cabeçote móvel superior motorizado para auxiliar o operador ou automatizar o carregamento de peças. Kits adicionais de fixação de trabalho estão disponíveis para peças sem centros.
- Geração automática de pontos de dados e extração simples de características
- Software excepcional de análise de imagens para extração e medição de características
- Cortina de luz integrada para segurança do operador
- Interface amigável para fácil integração nos fluxos de trabalho da fábrica ou da sala de auditoria
Sua escolha entre um gage tátil ou óptico está concentrada em sua aplicação e nos requisitos de produção. A Adcole pode recomendar um medidor tátil para maior precisão ou um medidor óptico quando a velocidade e o custo forem mais importantes. Nosso abrangente processo de consulta o guiará até a melhor solução de medição possível para atingir suas metas de metrologia de eixo.
Especificações
| S60 / 03 | S100 / 06 | S100 / 08 | S100 / 10 | S100 / 12 | S135 / 10 | S135 / 12 | |
|---|---|---|---|---|---|---|---|
| Capacidade de medição e tamanho da máquina i | |||||||
| Faixa de medição vertical | 300mm | 600mm | 800mm | 1.000mm | 1.200mm | 1.000mm | 1.200mm |
| Faixa de medição do diâmetro máx. | 60mm | 100mm | 135mm | ||||
| Diâmetro da peça Máx. | 170mm | 175mm | |||||
| Comprimento máximo da peça | 300mm | 600mm | 800mm | 1.000mm | 1.200mm | 1.000mm | 1.200mm |
| Tamanho da máquinaii | 525mm x 745mm x 975mm | 850mm x 1.055mm x 1.870mm | 850mm x 1.055mm x 2.200mm | ||||
| Carga nominal do fuso | 20 kg | 80 kg | 120 kg | ||||
| Desempenho do sistema | |||||||
| Velocidade de rotação vertical | 100mm / sec | ||||||
| Velocidade de varredura rotacional | 60 RPM | ||||||
| Resolução de escala vertical | 0,1 μm | ||||||
| Resolução da borda do vídeo | 0,5 μm | ||||||
| Resolução da escala rotacional | 0,001º | ||||||
| Ajuste motorizado do ângulo da hélice | ±12,5º | N/A | |||||
| Precisão iii | |||||||
| Medição de diâmetro | 1,0 + D/200 μm | 1,8 + D/100 μm | |||||
| Repetibilidade do diâmetro | 0,5 μm | 1,0 μm | |||||
| Medição de comprimento | 3,0 + L/200 μm | 3,0 + L/150 μm | |||||
| Repetibilidade de comprimento | 1,2 μm | 2,0 μm | |||||
| Ambiente e instalações nominais | |||||||
| Requisitos de energia | 100-120 VCA ou 200-240 VCA, 50/60 Hz, 1 fase, 650 W | ||||||
| Requisitos de ar comprimido | N/A | Pressão do ar: 0,4 MPa; Capacidade mínima de fluxo: 175 l/min; Qualidade do ar ISO 8573-1:2010 Classe 4.3.4 | |||||
| Ambiente operacional seguro | 15-30ºC. sem condensação | ||||||
| Temperatura ambiente nominal | 18-22ºC. 30-80% de umidade, vibração <0,001g abaixo de 15 Hz ou melhor | ||||||
i Entre centros padrão
ii Não inclui estação de trabalho opcional
iii Onde D, L = comprimento de medição em mm. Aplicável a sistema termicamente estável em ambiente de taxa. Taxa máxima de mudança de temperatura: 1ºC/hora. Gradiente vertical máximo de temperatura: 1ºC/metro.
Aplicações
A medição da qualidade é essencial para garantir que os produtos atendam aos padrões especificados e tenham um desempenho confiável. Essas ferramentas geralmente incluem recursos para rastrear defeitos, analisar métricas de desempenho e gerar relatórios detalhados. Ao fornecer percepções sobre as áreas de melhoria, o software de medição da Adcole ajuda sua organização a manter os mais altos padrões e a aprimorar continuamente seus produtos.
Engenharia abrangente e suporte técnico
Nossa equipe de engenheiros dedicados está pronta para ajudá-lo com qualquer necessidade relacionada ao seu medidor de metrologia de eixo Adcole. Oferecemos suporte técnico global, treinamento, atualizações para seu gage e recertificação de gage. Entre em contato conosco hoje mesmo para agendar seu serviço com um de nossos engenheiros de serviço de campo.
