Análisis de vibraciones en tiempo real: software de ventana deslizante
Adcole LLC
Adcole se enorgullece de presentar un software robusto que ofrece una solución al reto de localizar con precisión las «ráfagas» de vibraciones en cigüeñales y árboles de levas de alto valor. Presentamos el software de análisis de vibraciones en tiempo real con ventana deslizante, un software de análisis de vibraciones que permite a los fabricantes aprovechar el poder del análisis de ventana angular (o ventana deslizante) (en grados) para las tareas de control de calidad de árboles de levas y cigüeñales. Esta solución de software permite a los ingenieros detectar las vibraciones que se producen solo en una pequeña ventana angular de la superficie del muñón o del lóbulo (vibraciones repentinas), sin diluir la amplitud mediante el análisis de una ventana angular más grande o de los 360⁰ completos.
El software de análisis de vibraciones en tiempo real – Sliding Window Software (RTCA-SW) permite a los ingenieros medir los siguientes parámetros:
| Parámetros medidos | |
|---|---|
| Lóbulos individuales | Diferencia porcentual Medir la amplitud Medir UPR Tolerancia Ángulo de inicio |
| Máximo de todos los lóbulos | |
| Máximo de la vibración media del lóbulo | |
Los fabricantes que se enfrentan a problemas de ráfagas de vibraciones pueden aprovechar el poder de la recopilación de datos utilizando mediciones de amplitud de 120⁰ en tres secciones distintas de un árbol de levas o un cigüeñal.
Análisis de vibraciones
Los fabricantes que se enfrentan a problemas de vibraciones pueden aprovechar el poder de la recopilación de datos utilizando mediciones de amplitud de 120⁰ en tres secciones distintas de un árbol de levas o un cigüeñal. Al utilizar esta función junto con su medidor Adcole, puede analizar segmentos de grados específicos a lo largo del lóbulo, moviéndose en incrementos de grados específicos. El software RTCA-SW está disponible para el análisis de lóbulos individuales y para el análisis de vibraciones FFT de lóbulos medios. Los datos obtenidos con esta opción se guardan en función de un porcentaje de tolerancia o de una diferencia de valor estricta.
El software Sliding Window permite a los usuarios capturar la amplitud máxima representada en toda la «ráfaga» de vibraciones en la ventana de 120°
Adcole utiliza un enfoque de ventana deslizante para proporcionar un conjunto de datos más completo que la técnica tradicional de medición del círculo base. Por ejemplo, en lugar de proporcionar mediciones de amplitud de 120⁰ en tres secciones distintas de un componente, el RTCA-SW ofrece a los ingenieros la posibilidad de obtener la amplitud máxima capturada en toda la «ráfaga» de vibraciones en las ventanas de 120⁰. El ángulo medido se encuentra en el centro de la ventana, y los ingenieros pueden mover la ventana gradualmente según lo deseen (Adcole recomienda un movimiento de 30⁰ por cada ventana deslizante de datos) para obtener un conjunto de datos muy detallado sobre los problemas de vibración en todo el árbol de levas o el cigüeñal, según sea necesario.
El ángulo medido se encuentra en el centro de la ventana, y los ingenieros pueden mover la ventana tan gradualmente como deseen (Adcole recomienda un movimiento de 30° por cada ventana deslizante de datos) para obtener un conjunto de datos muy detallado sobre los problemas de vibración en todo el árbol de levas o el cigüeñal, según sea necesario.
Acerca del chatter
Las vibraciones son el patrón ondulado de marcas en una superficie mecanizada, normalmente causadas por la vibración de la amoladora. El software de análisis de vibraciones de Adcole detecta las vibraciones de alta frecuencia en el error de lóbulo sin filtrar, o error de redondez del muñón, y determina la amplitud medida en cada frecuencia específica o ondulaciones por revolución (UPR). El informe de este análisis es útil para solucionar y corregir problemas de fabricación antes de que las piezas queden fuera de especificación. Esta herramienta de supervisión de procesos ayuda a evitar que los componentes fuera de especificación entren en la cadena de suministro. El software FFT Chatter Analysis proporciona datos muy precisos e informes gráficos con la opción de expresar los resultados como amplitud medida (µm o nm) o ondulaciones por revolución (UPR).
Ventajas del análisis de vibraciones en tiempo real: software de ventana deslizante
Las organizaciones que utilizan la solución RTCA-SW pueden detectar «ráfagas» de vibraciones en los componentes del árbol de levas y el cigüeñal. La opción RTCA-SW proporciona los datos necesarios para detectar problemas de mecanizado y, con un análisis más profundo a lo largo del tiempo, crear un proceso de análisis predictivo que mejora la producción general del árbol de levas y el cigüeñal. La tecnología de ventana deslizante proporciona los medios para rastrear las vibraciones en toda la superficie del lóbulo con un nivel de detalle personalizable.
Además, la solución RTCA-SW informa del ángulo específico en el que se encuentra la vibración, lo que proporciona un conjunto de datos muy específico sobre su proceso de mecanizado por rectificado. Por último, el software ofrece a los fabricantes un medio práctico para obtener un rico conjunto de datos sobre los cojinetes de los cigüeñales.
Características del software de análisis de vibraciones en tiempo real con ventana deslizante

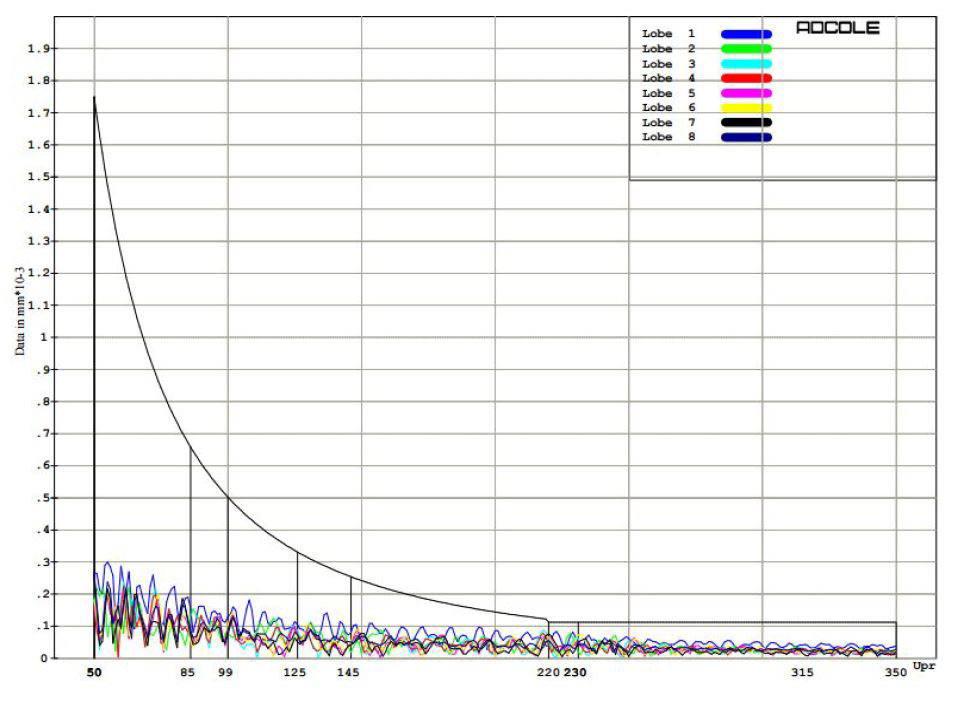

El entorno RTCA-SW proporciona gráficos de vibraciones separados para cada lóbulo, además de un gráfico con la media de todos los lóbulos. Los datos se muestran en un gráfico de tolerancia curvo que muestra claramente los datos de cada lóbulo y la tendencia general de los lóbulos. La opción programable «barrido» permite a los usuarios medir un rango angular específico y especificar la ventana angular incremental (ventana deslizante) para obtener una instantánea de 120⁰ de una pieza determinada (Adcole recomienda ventanas deslizantes de 30⁰). Además, la solución RTCA-SW ofrece a los profesionales de la metrología la posibilidad de ver la amplitud en todo su impacto, sin que se vea mitigada por el rango de exploración del componente.
