Software de acumulación de material y rectitud avanzada
Adcole LLC
El software Material Build-Up & Advanced Straightness de Adcole es una solución avanzada de análisis de datos de escaneo lineal. El software se utiliza para detectar cualquier «acumulación de material» en el borde delantero o trasero del escaneo. La acumulación de material se encuentra normalmente en una zona fuera del rango de cálculo de la rectitud.
El software Material Build-Up & Advanced Straightness permite a los ingenieros utilizar métodos específicos para determinar los valores de acumulación de material:
- Método básico de escaneo lineal
- Escaneo lineal basado en caras
- Escaneo lineal basado en longitud de escaneo alternativa
- Especificación de abombamiento

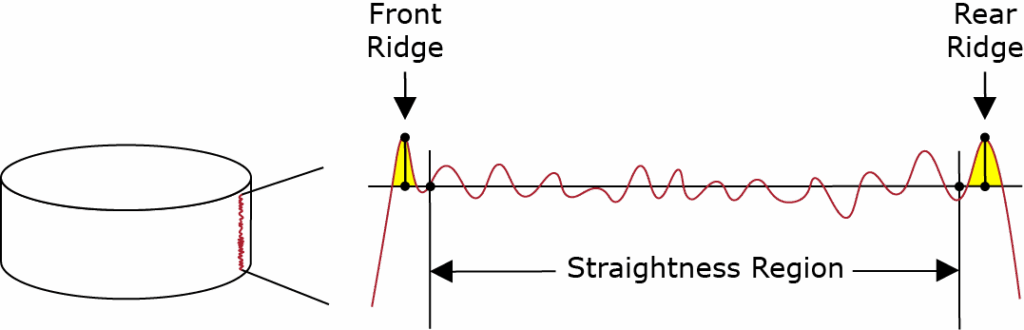

El software de acumulación de material y rectitud avanzada se utiliza para detectar la «acumulación de material» en el borde delantero o trasero de un escaneo.
No es raro que los fabricantes se pregunten por qué los cojinetes de su cigüeñal muestran acumulación de material en los bordes delantero o trasero de un componente. Dado que se trata de un problema de fabricación muy específico, obtener buenos datos sobre el problema puede ser una tarea frustrante. Por eso, el software Material Build-Up & Advanced Straightness es una herramienta tan potente para abordar este dilema. El software permite a los usuarios analizar datos de escaneo lineal, desglosados en regiones segmentadas. La región central definida se puede analizar para determinar la rectitud, la concavidad, la convexidad y el abombamiento. Las secciones finales se pueden analizar para determinar el error máximo y mínimo. El análisis de la sección final es fundamental para resolver el problema de la acumulación de material, ya que el error máximo en las regiones finales del escaneo lineal es donde se detecta y registra el problema de rectitud del material, si existe.

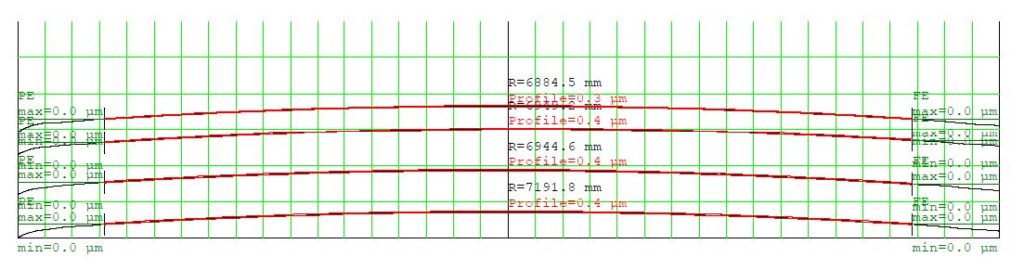

Mediciones de escaneo lineal
Al ampliar las mediciones y el análisis de escaneo lineal, los ingenieros pueden determinar si existen problemas de fabricación cerca de los bordes del muñón. En concreto, el análisis de la acumulación de material permite a los fabricantes determinar con precisión si se está produciendo una avería en la rueda, lo que posteriormente da lugar a una «acumulación de material» en el borde del muñón. Esta solución de software de Adcole proporciona los medios para especificar el método de reducción de escaneo lineal para determinar el área de rectitud y otros parámetros, incluidas dos secciones de borde para la acumulación de material.
El software Material Build-Up & Straightness permite a los usuarios analizar datos de escaneo lineal, desglosados en regiones segmentadas. La región central definida puede analizarse para determinar la rectitud, la concavidad, la convexidad y el abombamiento.
El software de acumulación de material y rectitud avanzada mide los siguientes parámetros:
- Barreling
- Concavidad
- Convexidad
- Error máximo por región
- Error mínimo por región
- Error de perfil
- Rectitud
El software Material Build-Up & Straightness puede medir una o más trazas lineales en un muñón de cigüeñal, utilizando diversos métodos de medición. El método básico consiste en medir el muñón desde el corte radial inferior hasta el corte radial superior. Alternativamente, otro método consiste en medir las posiciones de las mejillas de un muñón y luego tomar una medición lineal basada en la longitud real del muñón. Recientemente, Adcole ha desarrollado una opción que utiliza mediciones alternativas de la longitud de exploración para la acumulación de material y la rectitud. Esta función permite a los usuarios establecer una longitud de exploración mayor que la distancia entre las posiciones de corte radial inferior y superior. Además, esta capacidad ofrece la opción de medir un mayor porcentaje de la superficie del muñón sin necesidad de medir las caras (lo que ahorra tiempo de ciclo).
Esta solución de software de Adcole proporciona los medios para especificar el método de reducción de escaneo lineal para determinar el área de rectitud más otros parámetros, incluyendo dos secciones de borde para la acumulación de material.
Los clientes que utilizan el software informan de que pueden encontrar acumulaciones de material fuera del rango de cálculo de la rectitud y tomar medidas para corregirlas. La solución ofrece tres métodos de medición diferentes para proporcionar los datos de medición más precisos y específicos disponibles para la acumulación de material y la rectitud. Permite a los fabricantes analizar los datos de escaneo lineal desglosados en regiones segmentadas, y permite a los ingenieros definir la región central de un cigüeñal y analizarla en cuanto a rectitud, concavidad, convexidad y abombamiento.

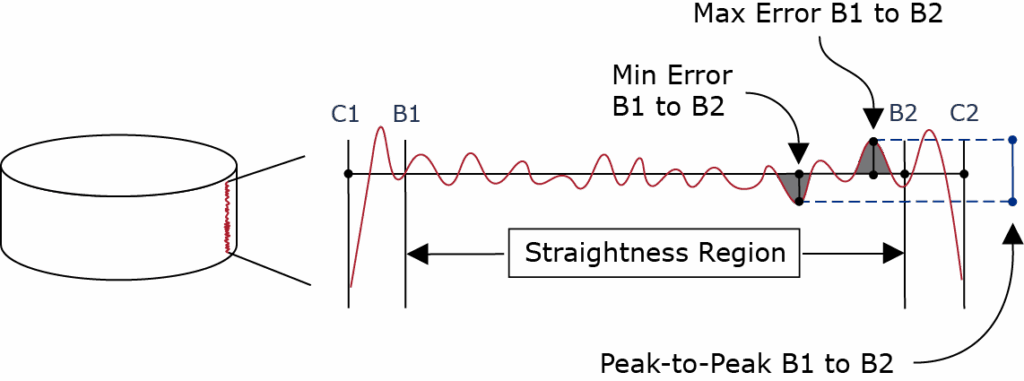

Rectitud incremental
Según la definición de dimensión geométrica y tolerancia, la rectitud tiene dos funciones muy diferentes, dependiendo de cómo se defina. En su forma normal o rectitud de superficie, el término rectitud es una tolerancia que controla la forma de una línea en algún punto de la superficie o la característica. La rectitud del eje es una tolerancia que controla la cantidad de curva permitida en el eje de una pieza. Esto suele indicarse con una referencia incluida a la condición máxima del material.
La función de rectitud incremental del software Material Build-Up & Advanced Straightness ofrece a los fabricantes la posibilidad de definir una ventana, o un segmento, de una pieza y obtener datos sobre la ventana en secciones espaciadas en pulgadas o milímetros. Se trata de una potente función, ya que este software tiene la capacidad de detectar el error máximo pico a pico en un segmento pequeño y específico de una pieza.
Los datos de rectitud incremental son importantes para los fabricantes, ya que proporcionan una valiosa fuente de datos para determinar el origen de los problemas de fabricación. Entre ellos se incluyen problemas como la rotura de la muela abrasiva, problemas con las herramientas u otras complicaciones relacionadas con las máquinas o herramientas que se utilizan para fabricar las piezas.
Métodos de medición flexibles
El software ofrece métodos de medición flexibles para profundizar en los datos y determinar dónde se produce la acumulación de material y su causa raíz. Proporciona un medio intuitivo para detectar la acumulación de material en el borde delantero o trasero del escaneo, lo que permite a los fabricantes mejorar un proceso de fabricación de alto valor. Por último, el software Material Build-Up & Straightness es una solución eficaz para determinar los problemas de acumulación de material y rectitud del material.
