Machines de mesure d'arbres série 1200
Performances inégalées
Présentation
Enmatière de métrologie d’arbres de précision, la série Adcole 1200 est la référence dans l’industrie. Conçus à la fois pour les ateliers de production et les laboratoires de métrologie, les modèles Adcole 1200-LX, 1200-DH et 1200-HC offrent une précision, une fiabilité, une répétabilité et une valeur exceptionnelles pour les fabricants de pointe.
Ce qui distingue véritablement la série 1200 des jauges tactiles conventionnelles, c’est son utilisation de l’interférométrie laser, une technologie de mesure qui exploite l’interférence des ondes lumineuses pour détecter des déplacements infimes avec une précision extraordinaire. Cette méthode avancée permet à la série 1200 d’atteindre des tolérances de mesure radiales aussi serrées que 0,25 µm, offrant :
- Une précision supérieure d’environ 50 % à celle des jauges à échelle linéaire unique en verre telles que les Adcole 911 et 1100-S
- Une précision supérieure d’environ 37 % à celle des systèmes à double échelle en verre tels que le 1100-GX
Avec la série Adcole 1200 les fabricants acquièrent un avantage concurrentiel dans les applications de haute précision où chaque sous-micron compte.
Interférométrie laser
Les jauges Adcole 1200 utilisent l’interférométrie laser non pas pour mesurer directement les surfaces des pièces, mais pour suivre la position précise des composants mobiles de la machine. Le système intègre quatre chemins laser, un pour le positionnement axial du chariot et trois pour le positionnement radial de la sonde tactile, garantissant une précision et une répétabilité exceptionnelles. Chaque interféromètre divise un faisceau laser en deux chemins : l’un dirigé vers un miroir de référence fixe et l’autre vers un miroir mobile fixé au chariot ou à la sonde. Lorsque le miroir mobile se déplace, les faisceaux se recombinent pour former un motif d’interférence, ce qui permet au système de calculer le déplacement avec une précision inférieure au micron, souvent supérieure à 0,05 µm.
Les grands miroirs exclusifs équipant la gamme de jauges 1200 sont conçus avec une surface réfléchissante rectifiée avec précision sur un substrat à faible dilatation thermique, ce qui leur permet de conserver leur précision même dans des environnements de fabrication extrêmes. L’architecture de l’interféromètre laser et des miroirs garantit que toutes les mesures sont basées sur des données de position en temps réel, offrant une précision et une traçabilité inégalées. Une telle précision est particulièrement importante pour les composants haute performance, où le moindre écart peut avoir un impact sur le fonctionnement.
La série 1200 est disponible en trois modèles : le 1200-LX Ultimate Performance, le 1200-HC High-Capacity et le 1200-DH Dual-Head & High-Throughput.

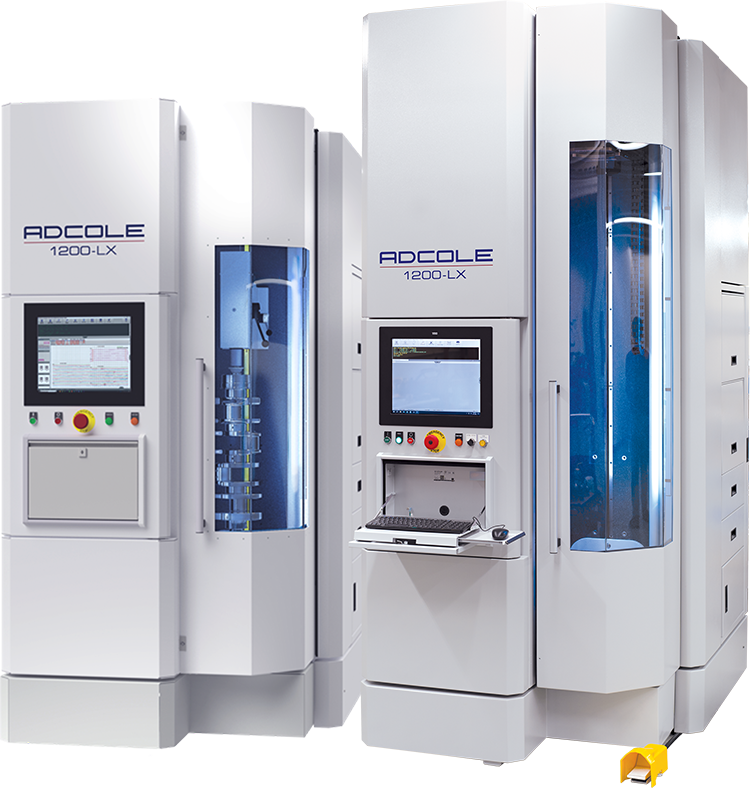

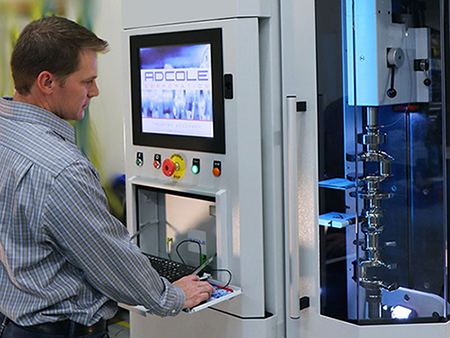

1200-LX : Jauge d'arbre aux performances ultimes

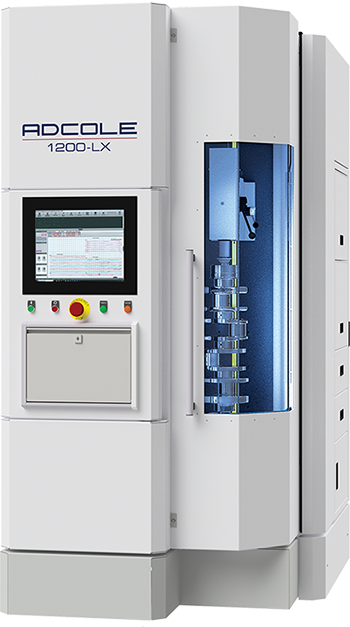

L’Adcole 1200-LX est un appareil de mesure de haute performance conçu pour offrir une précision exceptionnelle dans un boîtier compact et tout-en-un. Conçu pour économiser un espace précieux dans l’atelier de production, le 1200-LX intègre tous les composants de mesure, le traitement des données, les systèmes de contrôle, l’outillage et l’imprimante dans un seul boîtier rationalisé, ce qui le rend idéal pour les environnements de fabrication à haut débit.

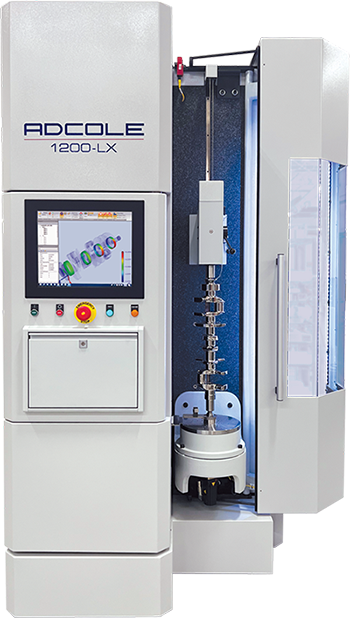

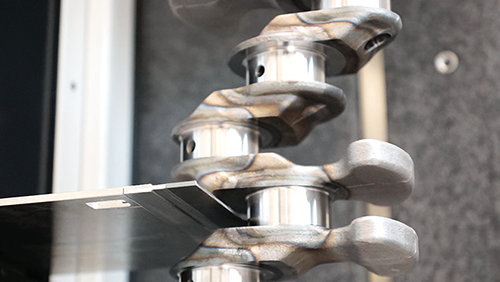

Pour les installations nécessitant un environnement de mesure propre, le 1200-LX propose en option une porte à ouverture facile qui enferme la chambre de mesure et comprend un indicateur LED Go/No-Go afin de minimiser la contamination et de fournir un retour visuel immédiat sur la conformité des pièces. Ce calibre dispose également d’un panneau de commande à charnière pivotante qui améliore l’ergonomie et l’accessibilité pour l’opérateur.
Capable de traiter des pièces pesant jusqu’à 240 kilogrammes (750 livres), le 1200-LX est disponible en deux configurations : un modèle d’un mètre pour les arbres d’une longueur maximale de 1 000 millimètres (39,4 pouces) et un modèle de 1,5 mètre pour les arbres d’une longueur maximale de 1 500 millimètres (59,1 pouces). Il prend en charge un diamètre de pivotement généreux de 300 millimètres (11,81 pouces) et une course de coulisse de 190 millimètres (7,5 pouces), garantissant une grande polyvalence pour une large gamme de géométries d’arbres.
Spécifications
| 1200-LX (1M) | 1200-LX (1,5M) | |||||||
|---|---|---|---|---|---|---|---|---|
| Spécifications de précision | ||||||||
| Précision radiale i | ±0,25 µm | |||||||
| Résolution radialei | 0,005 µm | |||||||
| APrécision axiale | ±1,0 µm | |||||||
| Résolution angulaire | <0,036 seconde d'arc (<0,00001°) | |||||||
| Faux-rond total de la broche | <0,1 µm | |||||||
| Spécifications générales | ||||||||
| Vitesse de rotation | 1 à 20 tr/min (maximum 30 tr/min) | |||||||
| Course du suiveur | 190mm (7,5") | |||||||
| Diamètre de rotation | 300mm (11,81") | |||||||
| Poids max. de la pièce | 340 kg (750 lb) | |||||||
| Longueur maximale de la pièce ii | 1 000mm (39,4") | 1 500mm (59,1") | ||||||
| Vitesse du chariot | 2 286 mm (90") par minute | |||||||
| Dimensions de la base | ||||||||
| Hauteur de jauge | 2 535mm (99,8") | 3 043mm (119,8") | ||||||
| Largeur de jauge | 1 396mm (55") | |||||||
| Profondeur de jaugeh | 1 720mm (67,7") | |||||||
| Poids à vide iii | 3 986 kg (8 787 lb) | 4 700 kg (10 362 lb) | ||||||
i Température 20 ± 1 °C, humidité relative 40 %-60 %, pression 86 kPa-106 kPa.
ii La longueur maximale des pièces est approximative. La longueur réelle dépend du type d’outillage central, de la configuration du trou central des pièces, de la course TS nécessaire pour dégager les pièces du client, etc.
iii Le poids n’inclut pas les accessoires.
1200-HC : Jauge d'arbres haute capacité

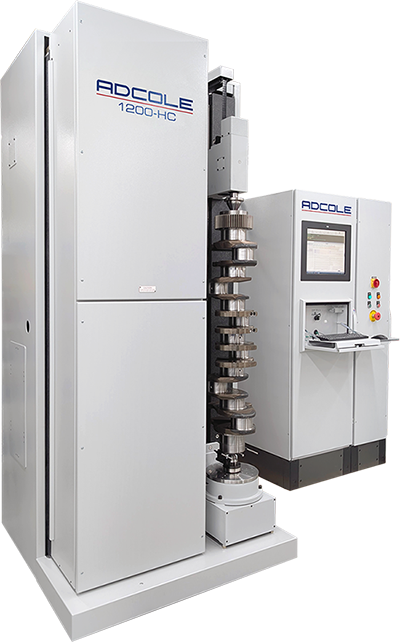

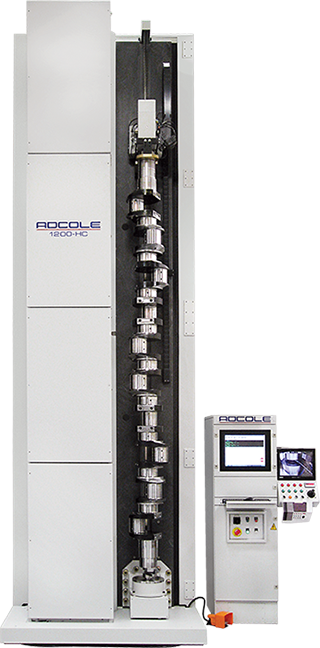

Pour les besoins de capacité plus élevés, le 1200-HC offre une précision et une répétabilité exceptionnelles, grâce à la même technologie d’interféromètre laser éprouvée que le 1200-LX, mais avec un diamètre de balancement supérieur de 52 à 86 %. Avec cinq modèles disponibles pour s’adapter à différentes longueurs et poids d’arbres, le 1200-HC peut accueillir des arbres d’une longueur maximale de 4 572 mm (180 pouces) et d’un poids maximal de 1 814 kg (4 000 livres). Reportez-vous aux spécifications pour obtenir des informations détaillées sur les modèles.
Spécifications
| 1200-HC (60") | 1200-HC (80") | 1200-HC (105") | 1200-HC (130") | 1200-HC (180") | ||||
|---|---|---|---|---|---|---|---|---|
| Spécifications de précision | ||||||||
| Précision radiale i | ±0,4 µm | ±0,5 µm | ||||||
| Résolution radiale i | 0,005 µm | |||||||
| Précision axiale | ±1,0 µm | |||||||
| Résolution angulaire | <0,036 seconde d'arc (<0,00001°) | |||||||
| Faux-rond total de la broche | <0,25 µm | |||||||
| Spécifications générales | ||||||||
| Vitesse de rotation max. | 20 tr/min | |||||||
| Course du suiveur | 270mm (10,63") | 330mm (13") | ||||||
| Diamètre de rotation | 457mm (18”) | 558mm (22") | ||||||
| Poids max. de la pièce | 1 360 kg (3 000 lb) | 1 814 kg (4 000 lb) | ||||||
| Longueur maximale de la pièce ii | 1 524mm (60") | 2 062mm (81,2") | 2 671 mm (105,2") | 3 302mm (130") | 4 572mm (180") | |||
| Dimensions de la base | ||||||||
| Hauteur de jauge | 2 692mm (106") | 3 163mm (124,5") | 3 772mm (148,5") | 4 426mm (174,3") | 5 715mm (225") | |||
| Largeur de jauge | 2 446mm (96,3") | 2 756mm (108,5") | 2 954mm (116,3") | |||||
| Profondeur de jauge | 1 529mm (60,2") | 1 621mm (63,8") | 1 946mm (76,6") | |||||
| Poids à vide iii | 3 630 kg (8 000 lb) | 5 900 kg (13 000 lb) | 7 044 kg (15 530 lb) | 11 110 kg (24 500 lb) | 19 050 kg (42 000 lb) | |||
i Température 20 ± 1 °C, humidité relative 40 %-60 %, pression 86 kPa-106 kPa.
ii La longueur maximale des pièces est approximative. La longueur réelle dépend du type d’outillage central, de la configuration du trou central des pièces, de la course TS nécessaire pour dégager les pièces du client, etc.
iii Le poids n’inclut pas les accessoires ni l’armoire

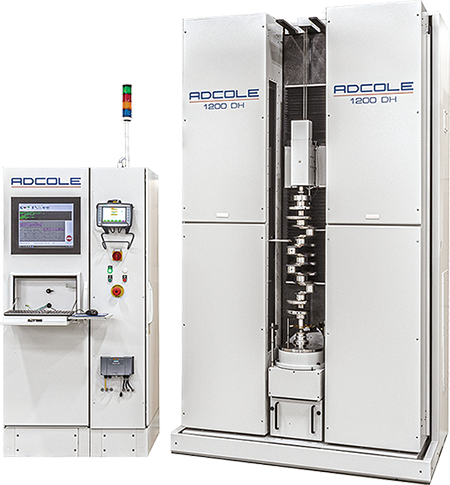

1200-DH : Jauge d'arbre à double tête et haut débit

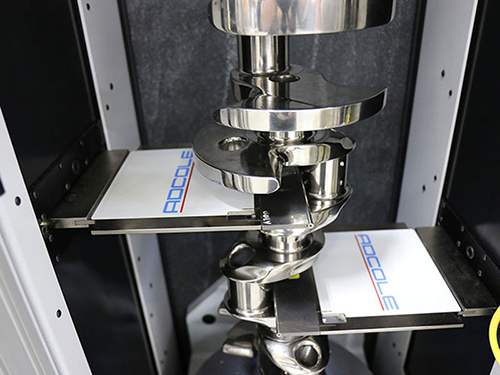

Faisant partie de la gamme phare 1200 d’Adcole, le modèle 1200-DH est conçu pour les fabricants qui exigent vitesse et précision. Il est équipé de deux systèmes d’interféromètre laser pour une précision de mesure inégalée dans l’industrie. La conception à double tête réduit considérablement les temps de cycle, ce qui vous permet d’augmenter le débit sans compromettre la qualité.
Grâce à ses capacités d’automatisation, notamment le chargement robotisé, le 1200-DH permet une inspection en ligne à 100 %, garantissant que chaque pièce répond à vos normes, sans ralentir votre chaîne de production. Disponible en plusieurs tailles, il prend en charge des pièces mesurant jusqu’à 1 520 mm (59,8 pouces) de longueur et pesant jusqu’à 1 360 kg (3 000 livres), vous offrant ainsi la flexibilité nécessaire pour traiter en toute confiance une large gamme de composants.
Spécifications
| 1200-DH (38") | 1200-DH (60") | |||||||
|---|---|---|---|---|---|---|---|---|
| Spécifications de précision | ||||||||
| Précision radiale i | ±0,25 µm | |||||||
| Résolution radiale i | 0,005 µm | |||||||
| Précision axiale | ±1,0 µm / 100mm | |||||||
| Résolution angulaire | <0,036 seconde d'arc(<0,00001°) | |||||||
| Faux-rond total de la broche | <0,1 µm | |||||||
| Spécifications générales | ||||||||
| Vitesse de rotation | 1 à 20 tr/min (maximum 30 tr/min) | |||||||
| Course du suiveur | 190mm (7,5") | |||||||
| Diamètre de rotation | 302mm (11,88") | |||||||
| Poids max. de la pièce | 340 kg (750 lb) | |||||||
| Longueur maximale de la pièce ii | 965mm (38") | 1 520mm (59,8") | ||||||
| Dimensions de la base | ||||||||
| Hauteur de jauge | 2 348mm (92,4") | 2 889mm (113,8") | ||||||
| Largeur de jauge | 2 682mm (105,6") | |||||||
| Profondeur de jauge | 1 270mm (50") | |||||||
| Poids à vide iii | 4 310 kg (9 500 lb) | 5 896 kg (13 000 lb) | ||||||
i Température 20 ± 1 °C, humidité relative 40 %-60 %, pression 86 kPa-106 kPa.
ii La longueur maximale des pièces est approximative. La longueur réelle dépend du type d’outillage central, de la configuration du trou central des pièces, de la course TS nécessaire pour dégager les pièces du client, etc.
iii Le poids n’inclut pas les accessoires ni l’armoire
Logiciels

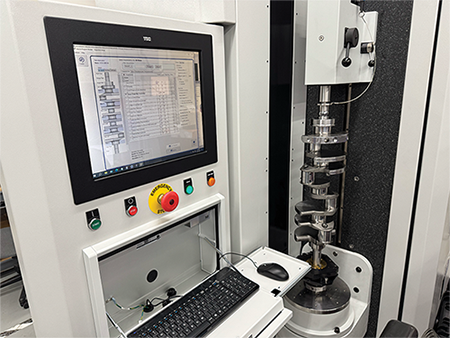

Le logiciel intégré à nos jauges vous aide à détecter les problèmes avant qu’ils ne deviennent critiques grâce à des fonctionnalités permettant de suivre les défauts, d’analyser les mesures de performance et de générer des rapports détaillés. En fournissant des informations sur les domaines à améliorer, le logiciel des jauges Adcole aide votre organisation à maintenir les normes les plus élevées et à améliorer continuellement vos produits.
Applications
La mesure de la qualité est essentielle pour garantir que les produits répondent aux normes spécifiées et fonctionnent de manière fiable. Ces outils comprennent souvent des fonctionnalités permettant de suivre les défauts, d’analyser les mesures de performance et de générer des rapports détaillés. En fournissant des informations sur les domaines à améliorer, le logiciel de jauge Adcole aide votre organisation à maintenir les normes les plus élevées et à améliorer continuellement vos produits.
Assistance technique et ingénierie complète
Notre équipe d’ingénieurs spécialisés est à votre disposition pour vous aider à répondre à tous vos besoins concernant votre jauge de métrologie d’arbres Adcole. Nous offrons une assistance technique mondiale, des formations, des mises à niveau pour votre jauge et la recertification de votre jauge. Contactez-nous dès aujourd’hui pour planifier votre intervention avec l’un de nos ingénieurs de service sur site.
