Jauges de mesure d'arbres série 1300

Présentation

La série Adcole 1300 représente une solution à grande vitesse pour la mesure haute précision des arbres dans des environnements de fabrication exigeants. Conçus généralement pour les environnements de production à inspection en ligne à 100 % afin de répondre aux normes de qualité rigoureuses de secteurs tels que les transports, l’aérospatiale et la production de véhicules électriques (VE), ces calibres offrent une vitesse, une flexibilité et une précision exceptionnelles. Idéales pour les pièces qui nécessitent des tolérances géométriques strictes, les jauges de la série 1300 garantissent que chaque composant répond à des spécifications rigoureuses.

Ce qui distingue les jauges Adcole de la série 1300 des autres systèmes de mesure d’arbres, c’est leur conception horizontale, qui permet un chargement robotisé en ligne sans faille pour une intégration efficace dans les lignes de production automatisées. De plus, l’utilisation de plusieurs suiveurs personnalisables (de 2 à 28 selon le modèle et la complexité de l’arbre) améliore considérablement le débit de mesure sans compromettre la précision. Chaque sonde suiveuse capture 3 600 points de données par tour (0,1º) avec une résolution angulaire de 0,00001º et une précision radiale de 0,50 µm. Cette combinaison de vitesse, de précision et de configurabilité rend la série 1300 idéale pour les environnements de fabrication à haut volume et haute précision.

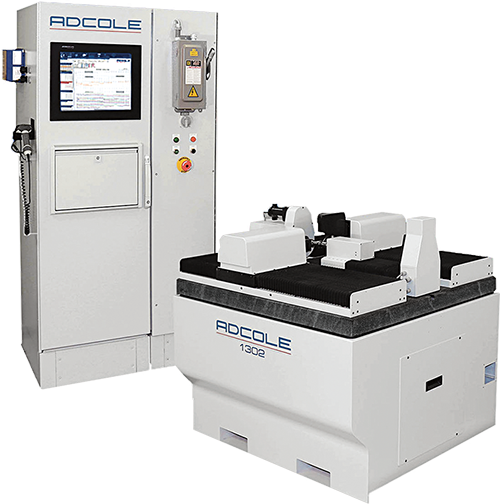

1302 : Jauge d'arbre compacte

Le modèle 1302 d’Adcole est spécialement conçu pour mesurer des arbres de moins de 30 cm de long, ce qui le rend idéal pour les arbres à cames, les éléments d’arbres à cames coulissants et autres composants cylindriques complexes. Cette machine à mesurer tridimensionnelle (CMM) compacte et horizontale est dotée d’une configuration à double tête, permettant des mesures simultanées qui réduisent considérablement les temps de cycle.

Conçu pour les applications de haute précision, le modèle 1302 offre une précision et une répétabilité inférieures au micron, garantissant des performances fiables dans les environnements de production et de contrôle qualité.

Spécifications

Swipe to Scroll

	1302
Spécifications de précision
Précision radiale ⁱ	±0,5 µm
Résolution radiale	0,016 µm
Précision axiale	±2 µm sur 100 mm
Résolution angulaire	<0,036 seconde d'arc(<0,00001°)
Faux-rond total de la broche	<0,15 µm
Spécifications générales
Vitesse de rotation max.	40 tr/min
Diamètre de rotation ⁱⁱ	178mm (7")
Poids max. de la pièce	36 kg (80 lb)
Longueur maximale des pièces	305mm (12")
Dimensions de la base
Hauteur de jauge	1 214mm (47,81")
Largeur de jauge	1 156mm (45,50")
Profondeur de jauge	1 111mm (43,75")
Poids à vide ⁱⁱⁱ	2 270 kg (5 000 lb)

Swipe to Scroll

i Température 20 ± 1 °C, humidité relative 40 %-60 %, pression 86 kPa-106 kPa.

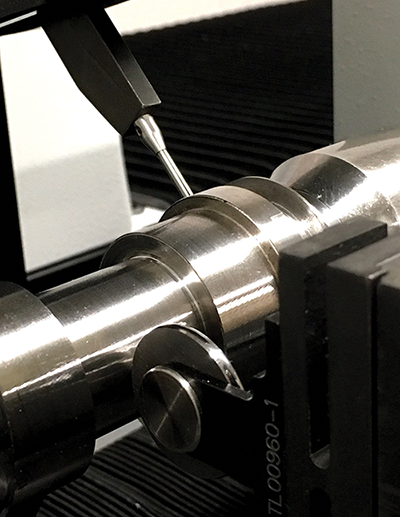

ii 105 mm (4,13″) avec option Camtracker
iii Le poids n’inclut pas les accessoires ni l’armoire

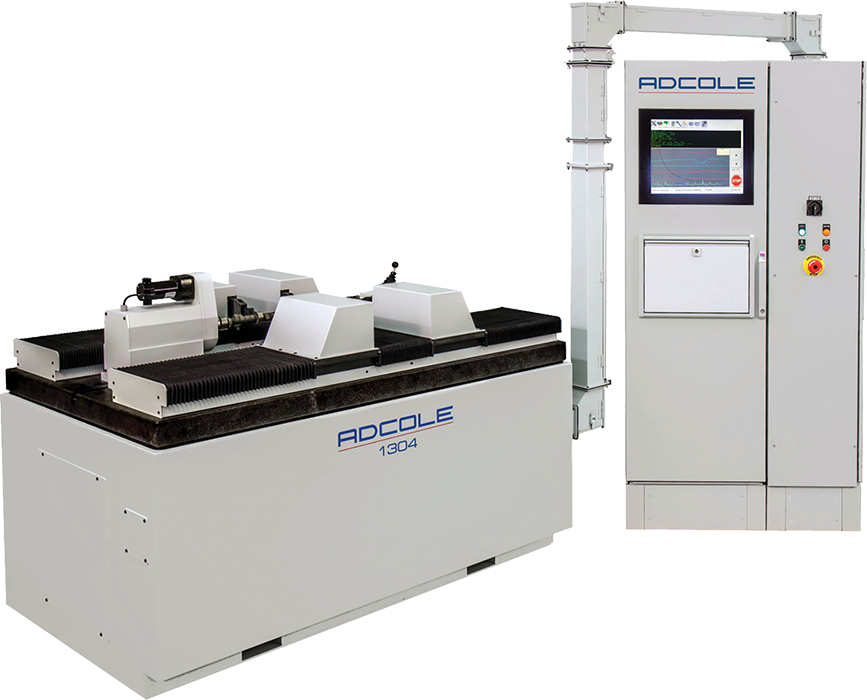

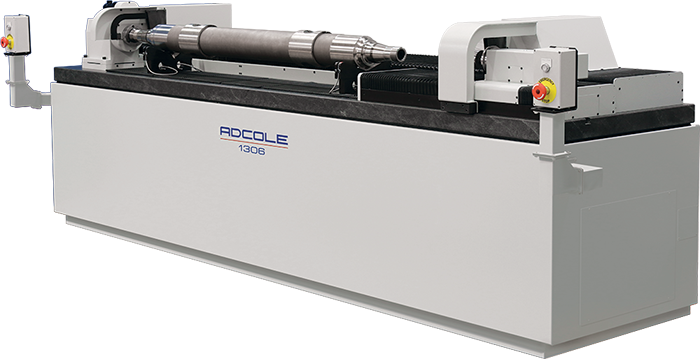

1304/1306 : Jauge d'arbre multi-têtes et à haut débit

Pour les arbres qui dépassent la capacité du modèle 1302, les modèles Adcole 1304 et 1306 constituent la nouvelle génération de la série horizontale 1300, conçue pour répondre aux besoins de mesure des arbres en ligne et d’audit.

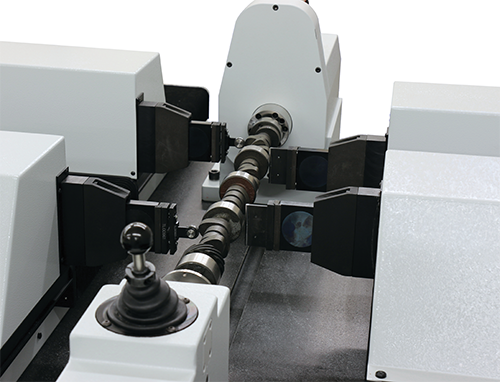

Ces jauges sont équipées de deux ou quatre têtes de mesure indépendantes qui peuvent traverser au-delà de la poupée fixe et de la poupée mobile, ce qui réduit considérablement les coûts d’équipement et permet un chargement et un déchargement efficaces des pièces. Bénéficiant d’un débit élevé et de temps de cycle rapides, les modèles 1304 et 1306 offrent également une contre-poupée motorisée programmable en option, idéale pour le chargement robotisé ou par portique dans les environnements de production à grand volume.

Les principales fonctionnalités sont les suivantes :

Mesure d’arbres jusqu’à 2 286 mm (90 pouces) de longueur
Prise en charge de pièces jusqu’à 180 kg (400 lb)
Pointes de suivi en carbure plates et en disque durables
Précision axiale de ±2 µm sur 100 mm

Que vous souhaitiez passer à des arbres plus longs et plus lourds ou optimiser l’automatisation, les modèles 1304 et 1306 offrent précision, flexibilité et performances.

Spécifications

Swipe to Scroll

	1304 (24")	1304 (42")	1306 (24")	1306 (90")	1306 (96")
Spécifications de précision
Précision radiale ⁱ	±0,5 µm
Résolution radiale ⁱ	0,016 µm
Précision axiale	±2,0 µm
Résolution angulaire	<0,036 seconde d'arc (<0,00001°)
Faux-rond total de la broche	<0,1 µm
Spécifications générales
Têtes suiveuses	4		2
Diamètre de rotation	190mm (7,5")		178mm (7")	350mm (13,78")
Poids max. de la pièce	36 kg (80 lb)		45 kg (100 lb)	180 kg (400 lb)
Longueur maximale de la pièce ⁱⁱ	965mm (38")	1 520mm (59,8")	609mm (24")	2 286mm (90")	2 438mm (96")
Dimensions de la base
Hauteur de jauge	1 239mm (48,8")		1 016mm (40")	1 283mm (50,5")
Largeur de jauge	1 708mm (67,25")	887mm (34,9")	1 740mm (68,5")	3 658mm (144")
Profondeur de jauge	1 111mm (43,75")		826mm (32,5")	1 016mm (40")
Poids à vide ⁱⁱⁱ	1 708 kg (3 760 lb)	2 409 kg (5 300 lb)	1 814 kg (4 000 lb)	5 400 kg (12 000 lb)

Swipe to Scroll

i Température 20 ± 1 °C, humidité relative 40 %-60 %, pression 86 kPa-106 kPa.
ii La longueur maximale des pièces est approximative. La longueur réelle dépend du type d’outillage central, de la configuration du trou central des pièces, de la course TS nécessaire pour dégager les pièces du client, etc.
iii Le poids n’inclut pas les accessoires ni l’armoire

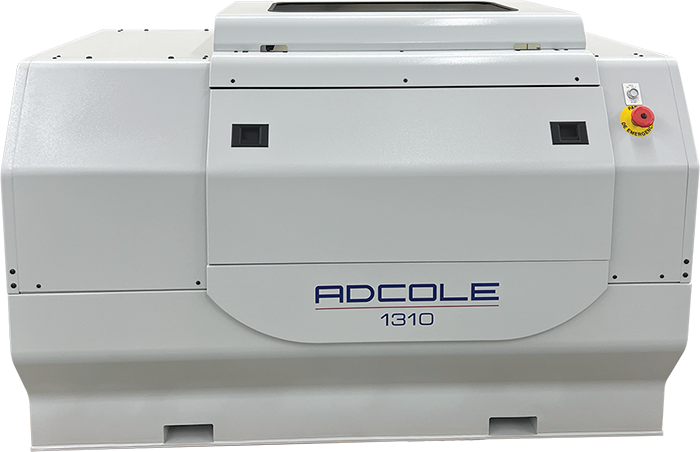

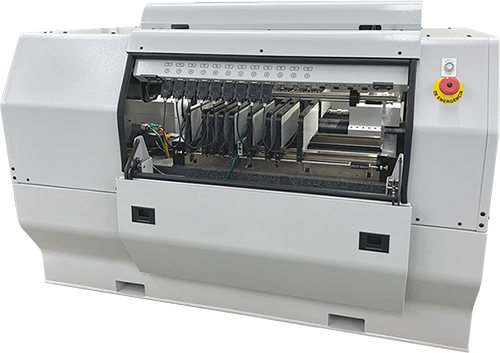

1310 : Jauge d'arbre automatisée en ligne flexible

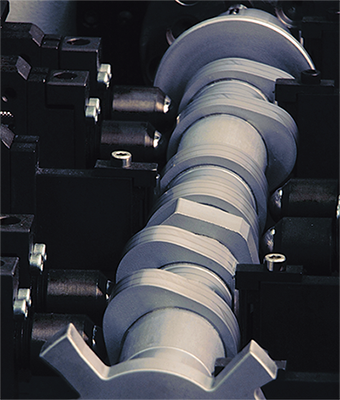

Conçu pour les environnements de production en ligne, le modèle 1310 d’Adcole offre une vitesse de mesure des arbres à la pointe de l’industrie, avec la prise en charge de jusqu’à 28 suiveurs. Lorsqu’il est intégré à une cellule de processus automatisée, ce calibre avancé peut inspecter jusqu’à 200 pièces par heure, tout en conservant la précision submicronique qui caractérise tous les calibres de mesure d’arbres Adcole.

Capable de mesurer entièrement un arbre à cames en moins de 20 secondes (hors chargement et déchargement), le modèle 1310 peut accueillir des pièces d’une longueur maximale de 609 mm (24 pouces) et d’un diamètre de rotation de 102 mm (4 pouces).

Ses principales caractéristiques sont les suivantes :

Conception modulaire pour une maintenance simplifiée et des changements de pièces rapides.
Programmation multipièces avec détection automatique des pièces et sélection de séquence.
Temps d’arrêt minimisés grâce à l’élimination des reprogrammations ou réoutillages fréquents.

Que vous recherchiez la vitesse, la précision ou la flexibilité, le modèle 1310 d’Adcole établit la norme en matière de mesure automatisée des arbres.

Spécifications

Swipe to Scroll

	1310
Spécifications de précision
Précision radiale ⁱ	±0,5 µm
Résolution radiale	0,016 µm
Précision axiale	±2 µm
Résolution angulaire	<0,036 seconde d'arc (<0,00001°)
Faux-rond total de la broche	<0,1 µm
Spécifications générales
Têtes suiveuses	jusqu'à 28
Course du suiveur	51mm (2")
Diamètre de rotation	102mm (4")
Poids max. de la pièce	25 kg (55 lb)
Longueur maximale de la piècei ⁱⁱ	609mm (24")
Dimensions de la base
Hauteur de jauge	2 004mm (80")
Largeur de jauge	887mm (34,9")
Profondeur de jauge	1 195mm (47")
Poids à vide ⁱⁱⁱ	2 160 kg (4 760 lb)

Swipe to Scroll

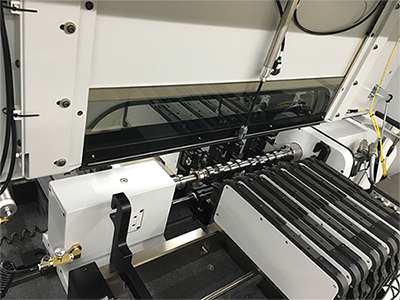

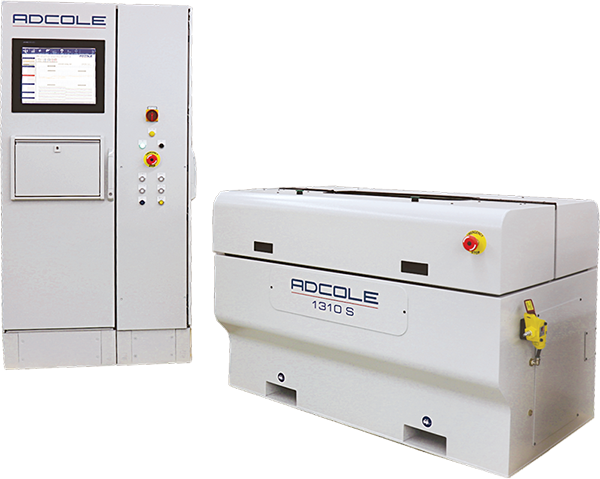

1310-S : Jauge d'arbre automatisée en ligne

Le modèle 1310-S d’Adcole est un CCMM horizontal conçu pour les applications de mesure de la longueur d’une seule pièce. Doté de la même capacité robuste que le modèle 1310 standard, le 1310-S offre un ensemble de fonctionnalités simplifiées, ce qui en fait une solution économique pour les fabricants qui se concentrent sur la mesure d’un seul type de pièce.

Les clients peuvent améliorer le système grâce à une fonction de balayage linéaire en option, qui permet de mesurer plusieurs coupes sur des pièces complexes. Le calibre est équipé d’une poupée fixe et d’une poupée mobile pneumatique avec une course de 30 mm (avec une mise à niveau optionnelle à 60 mm), permettant un chargement efficace et répétable des pièces.

Idéal pour les opérations nécessitant des mesures de haute précision sans avoir besoin d’une flexibilité multi-pièces, le 1310-S offre des performances fiables à un coût de possession réduit.

Spécifications

Swipe to Scroll

	1310-S
Spécifications de précision
Précision radiale ⁱ	±0,5 µm
Résolution radiale ⁱ	0,016 µm
Précision axiale par LVDT ⁱ	±2 µm
Résolution angulaire	<0,036 seconde d'arc (<0,00001°)
Faux-rond total de la broche	<0,1 µm
Spécifications générales
Têtes suiveuses	jusqu'à 28
Course du suiveur	51mm (2")
Diamètre de rotation	102mm (4")
Poids max. de la pièce	25 kg (55 lb)
Longueur maximale de la pièce ⁱⁱ	609mm (24")
Dimensions de la base
Hauteur de jauge	2 229mm (90,5")
Largeur de jauge	887mm (34,9")
Profondeur de jauge	1 195mm (47")
Poids à vide ⁱⁱⁱ	2 380 kg (5 250 lb)

Swipe to Scroll

Logiciels

La mesure de la qualité est essentielle pour garantir que les produits répondent aux normes spécifiées et fonctionnent de manière fiable

Le logiciel intégré à nos jauges vous aide à détecter les problèmes avant qu’ils ne deviennent critiques grâce à des fonctionnalités permettant de suivre les défauts, d’analyser les mesures de performance et de générer des rapports détaillés. En fournissant des informations sur les domaines à améliorer, le logiciel des jauges Adcole aide votre organisation à maintenir les normes les plus élevées et à améliorer continuellement vos produits.

Applications

La mesure de la qualité est essentielle pour garantir que les produits répondent aux normes spécifiées et fonctionnent de manière fiable. Ces outils comprennent souvent des fonctionnalités permettant de suivre les défauts, d’analyser les mesures de performance et de générer des rapports détaillés. En fournissant des informations sur les domaines à améliorer, le logiciel de jauge Adcole aide votre organisation à maintenir les normes les plus élevées et à améliorer continuellement vos produits.

Assistance technique et ingénierie complète

Notre équipe d’ingénieurs spécialisés est à votre disposition pour vous aider à répondre à tous vos besoins concernant votre jauge de métrologie d’arbres Adcole. Nous offrons une assistance technique mondiale, des formations, des mises à niveau pour votre jauge et la recertification de votre jauge. Contactez-nous dès aujourd’hui pour planifier votre intervention avec l’un de nos ingénieurs de service sur site.
