Jauge de mesure d'arbres modèle 911

Présentation

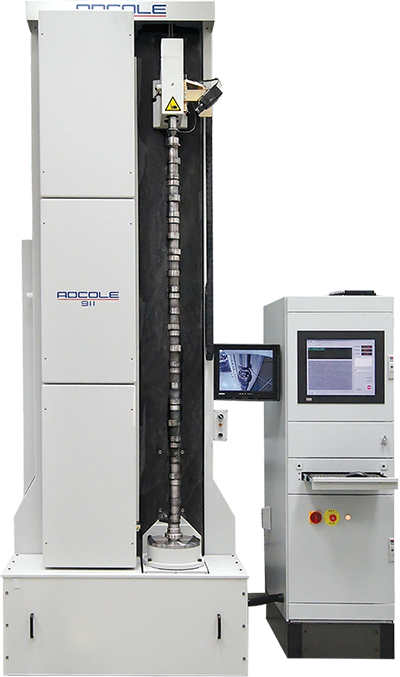

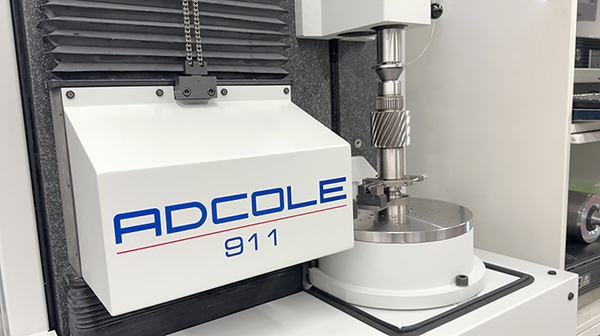

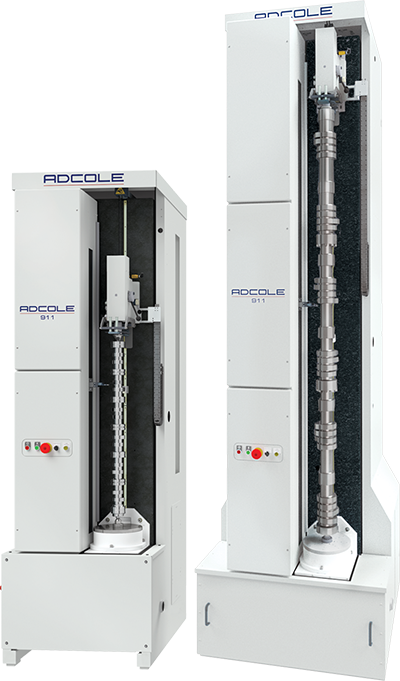

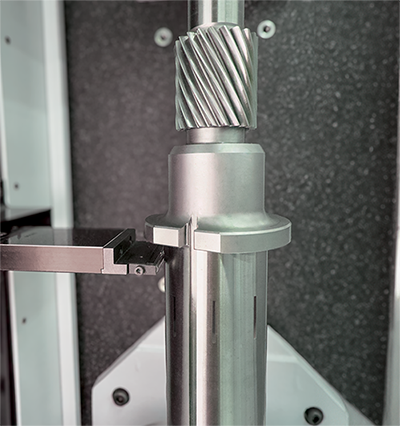

Le modèle 911 d’Adcole est la référence en matière de métrologie de précision des arbres. Il bénéficie de la confiance des fabricants du monde entier depuis plus de quatre décennies. Conçu pour être polyvalent, cet appareil de mesure semi-automatisé offre une précision submicronique sur une large gamme de composants cylindriques, notamment les arbres d’entraînement et de sortie des moteurs électriques, les arbres d’équilibrage, les arbres excentriques, les arbres à cames, les arbres de transmission, etc.

Sa conception robuste et ses capacités de mesure avancées le rendent idéal pour les ateliers et les laboratoires de métrologie. Grâce à son acquisition de données haute résolution, son logiciel intuitif et sa manipulation flexible des pièces, le modèle 911 garantit des résultats cohérents et fiables dans les applications automobiles, aérospatiales et industrielles.

Avantages et capacités

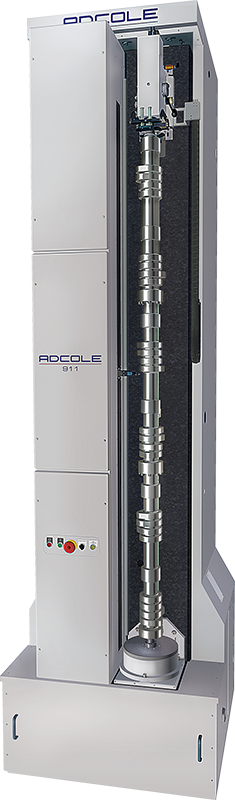

Le système peut mesurer plus de 20 paramètres, notamment la circularité, le cône, le soulèvement des lobes et le faux-rond, garantissant ainsi des capacités d’inspection complètes. L’Adcole 911 est capable de mesurer des arbres jusqu’à 104 pouces (2631 mm) et jusqu’à 750 livres (341 kg). Pour les pièces qui dépassent la largeur du cadre standard, nous proposons une version à largeur accrue pour les arbres d’une longueur maximale de 88,5 pouces (2248 mm).

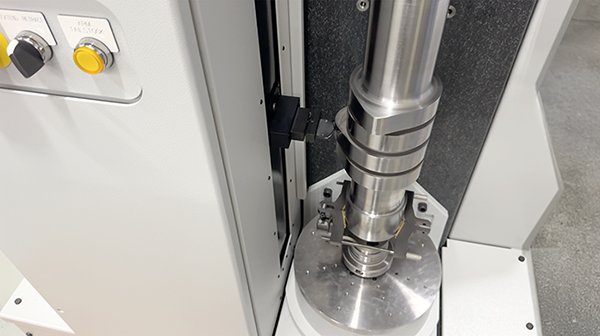

Au-delà de la précision, le calibre Adcole 911 est conçu pour être polyvalent et efficace. Il prend en charge les routines de mesure automatisées, ce qui réduit les coûts de main-d’œuvre et minimise les rebuts grâce à la détection précoce des défauts. Des fonctionnalités optionnelles telles que le CamTracker pour la mesure des erreurs de paroi latérale et le suiveur DiaMetric™ améliorent encore la précision submicronique, ce qui en fait un outil précieux pour les fabricants qui souhaitent maintenir des tolérances strictes et une qualité de produit élevée.

Spécifications

Swipe to Scroll

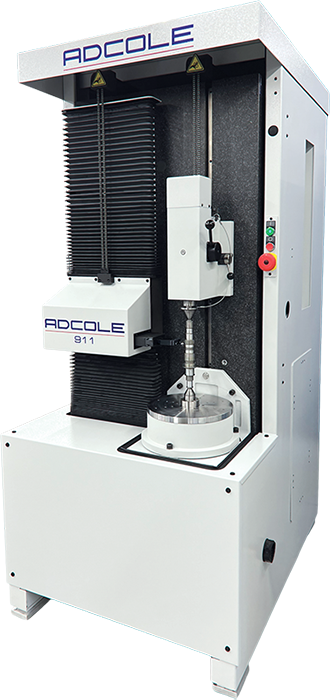

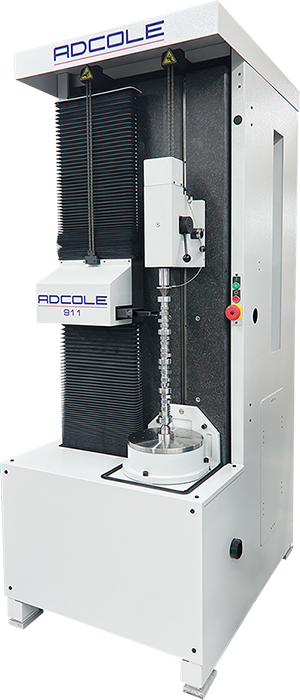

	911-24	911-36	911-36 WB	911-60	911-60 WB	911-90	911-90 WB	911-105
Spécifications de précision
Précision radiale ⁱ	±0,5 µm
Résolution radiale ⁱ	0,016 µm
Précision angulaire	<0,1 seconde d'arc (<0,0002º)
Résolution angulaire	<0,036 seconde d'arc (<0,00001°)
Spécifications générales
Axe de rotation	Vertical
Course du suiveur	120mm (4,72”)	120mm (4,72”)	155mm (6,10”)	120mm (4,72”)	155mm (6,10”)	120mm (4,72”)	155mm (6,10”)	120mm (4,72”)
Diamètre de rotation	228mm (9”)	228mm (9”)	311mm (12,25”)	228mm (9”)	311mm (12,25”)	228mm (9”)	311mm (12,25”)	228mm (9”)
Poids max. de la pièce	341 kg (750 lb)
Longueur maximale de la pièce ⁱⁱ	583mm (23,0”)	888mm (35,0”)	993mm (39,1”)	1 495mm (58,9”)	1 473mm (58,0”)	2 250mm (88,6”)	2 248mm (88,5”)	2 631mm (103,6”)
Dimensions de la base
Hauteur de jauge	2 004mm (80")	2 229mm (90,5")	2 426mm (95,5")	2 908mm (114,5")		3 556mm (140")		3 937mm (155")
Largeur de jauge	887mm (34,9")		1 087mm (42,8")	938mm (36,94")	1 087mm (42,8")	1 146mm (45,1")	1 280mm (50,4”)	1 146mm (45,1")
Profondeur de jauge	1 195mm (47")		1 264mm (49,8")	1 195mm (47")	1 260mm (49,6")	1 195mm (47")	1 308mm (51,5")	1 195mm (47")
Poids à vide ⁱⁱⁱ	2 160 kg (4 760 lb)	2 380 kg (5 250 lb)	2 680 kg (5 900 lb)	2 880 kg (6 350 lb)	3 330 kg (7 340 lb)	3 265 kg (7 200 lb)	3 815 kg (8 410 lb)	4 180 kg (9 220 lb)

Swipe to Scroll

i Température 20 ± 1 °C, humidité relative 40 %-60 %, pression 86 kPa-106 kPa.
ii La longueur maximale des pièces est approximative. La longueur réelle dépend du type d’outillage central, de la configuration du trou central des pièces, de la course TS nécessaire pour dégager les pièces du client, etc.
iii Le poids n’inclut pas les accessoires ni l’armoire

Logiciels

La mesure de la qualité est essentielle pour garantir que les produits répondent aux normes spécifiées et fonctionnent de manière fiable

Le logiciel intégré à nos jauges vous aide à détecter les problèmes avant qu’ils ne deviennent critiques grâce à des fonctionnalités permettant de suivre les défauts, d’analyser les mesures de performance et de générer des rapports détaillés. En fournissant des informations sur les domaines à améliorer, le logiciel des jauges Adcole aide votre organisation à maintenir les normes les plus élevées et à améliorer continuellement vos produits.

Applications

La mesure de la qualité est essentielle pour garantir que les produits répondent aux normes spécifiées et fonctionnent de manière fiable. Ces outils comprennent souvent des fonctionnalités permettant de suivre les défauts, d’analyser les mesures de performance et de générer des rapports détaillés. En fournissant des informations sur les domaines à améliorer, le logiciel de jauge Adcole aide votre organisation à maintenir les normes les plus élevées et à améliorer continuellement vos produits.

Assistance technique et ingénierie complète

Notre équipe d’ingénieurs spécialisés est à votre disposition pour vous aider à répondre à tous vos besoins concernant votre jauge de métrologie d’arbres Adcole. Nous offrons une assistance technique mondiale, des formations, des mises à niveau pour votre jauge et la recertification de votre jauge. Contactez-nous dès aujourd’hui pour planifier votre intervention avec l’un de nos ingénieurs de service sur site.
