Il software Adcole 3D Color Map aiuta i produttori automobilistici a individuare i difetti
Adcole
Rilevare i difetti di fabbricazione in una fase avanzata del processo produttivo è costoso per il controllo qualità. Per aiutare i produttori automobilistici e di macchinari a identificare rapidamente difetti, deviazioni di tolleranza e non conformità che potrebbero non essere immediatamente evidenti nei tradizionali rapporti e grafici sui difetti geometrici, Adcole ha sviluppato il software 3D Color Map.
3D Color Map è un potente strumento di analisi all’avanguardia che fornisce un metodo completamente nuovo per analizzare e valutare la rotondità, gli errori di profilo, gli errori di dimensione, le deviazioni di eccentricità e il rumore completo del cricchetto sui misuratori di alberi delle serie 911, 1100, 1200 e 1300 di Adcole.
Lo strumento 3D Color Map fornisce informazioni dettagliate sulle sfide di produzione quali rettifica, lucidatura, porosità, accumulo di materiale o problemi di forma.
L’integrazione tra 3D Color Map e gli strumenti di misura Adcole è perfetta. Il software può essere installato sia su uno strumento di misura Adcole che su una workstation PC separata. I dati ad alta risoluzione con una precisione di 1/10º acquisiti da un dispositivo di misura Adcole standard del settore possono essere visualizzati e interpretati in pochi secondi utilizzando 3D Color Map. Ciò offre ai clienti dei dispositivi di misura informazioni completamente nuove su questioni relative alla produzione e alla qualità, quali potenziali problemi di rettifica, lucidatura, porosità, accumulo di materiale o forma.
Con il software 3D Color Map, i produttori possono analizzare e valutare la rotondità, gli errori di profilo e gli errori di dimensione, nonché eseguire deviazioni di runout e analisi complete del ratchet.

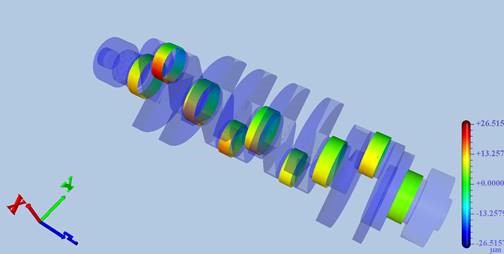

L’interfaccia utente di 3D Color Map è familiare a chiunque abbia lavorato con un comune pacchetto CAD/CAM, ma è altrettanto facile da usare per gli utenti inesperti. Lo schermo visualizza un’immagine 3D ombreggiata ad alta risoluzione del pezzo del cliente, alimentata da un motore di rendering grafico OpenGL molto veloce e standard del settore. L’immagine 3D del pezzo può essere ruotata, spostata o ingrandita dinamicamente con semplici clic e trascinamenti del mouse. Anche i risultati delle misurazioni e l’opacità del pezzo possono essere ridimensionati dinamicamente e sono disponibili viste alternative delle caratteristiche o dei gruppi di caratteristiche. Il software supporta innumerevoli opzioni per personalizzare l’analisi, isolare gli errori di rotondità, radiali ed eccentrici e correggere i problemi nascosti. I risultati dell’analisi possono essere stampati in report di facile comprensione che includono un riepilogo del pezzo, le dimensioni e i parametri di misurazione calcolati per gli elementi del pezzo selezionati.
La mappa a colori 3D supporta innumerevoli opzioni per personalizzare l’analisi, isolare gli errori di rotondità, radiali ed eccentrici e correggere i problemi nascosti. Anche le vibrazioni possono essere visualizzate in 3D.
Il nuovo software di misurazione richiede un sistema operativo con versioni a 32/64 bit di Windows 7 o superiore, un processore Intel i5 con 2,6 GHz e 4 GB o hardware grafico equivalente con supporto OpenGL integrato come Intel HD Graphics e una risoluzione dello schermo di 1280 x 1024.
