Misuratori per alberi serie 1100

Panoramica

I calibri della serie Adcole 1100 sono macchine di misura a coordinate cilindriche (CCMM) ad alta precisione progettate per ispezionare componenti rotanti critici come alberi a gomiti, pistoni, alberi rotori di veicoli elettrici e altre parti cilindriche. I collaudati calibri verticali ad alte prestazioni per alberi di controllo sono in grado di misurare molti parametri GD&T con un solo pulsante, eliminando gli errori dell’operatore e fornendo rapporti di ispezione concisi di tipo pass/fail.

Questi calibri sono altamente affidabili e consentono ai produttori di misurare più tipi di parti e geometrie complesse utilizzando una piattaforma di misurazione flessibile e il nostro mandrino meccanico con cuscinetti a sfera, sempre eccezionalmente resistente.

I calibri di metrologia per alberi della serie 1100 sono disponibili in due modelli, il 1100-S e il 1100-GX.

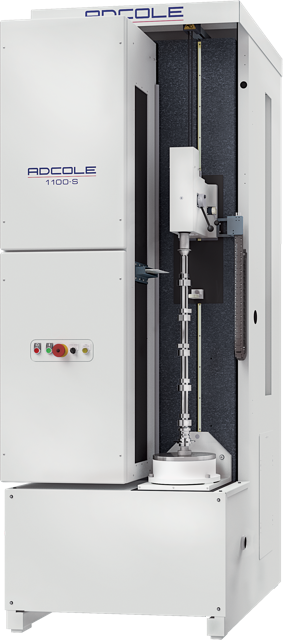

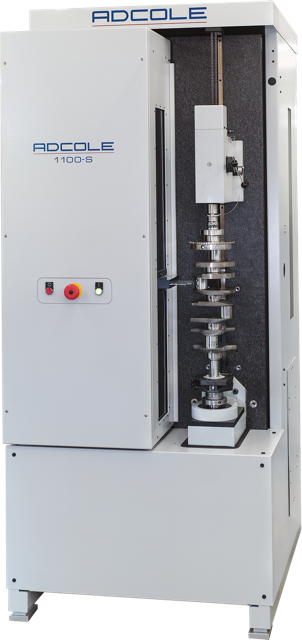

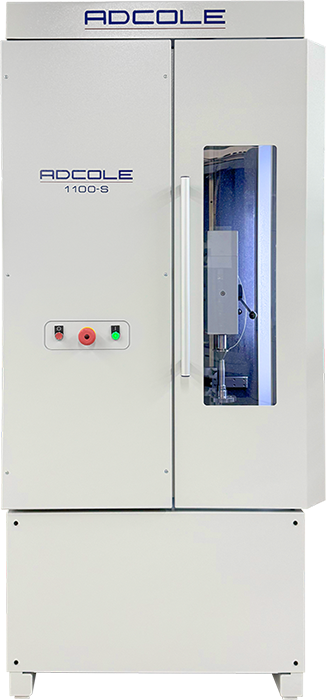

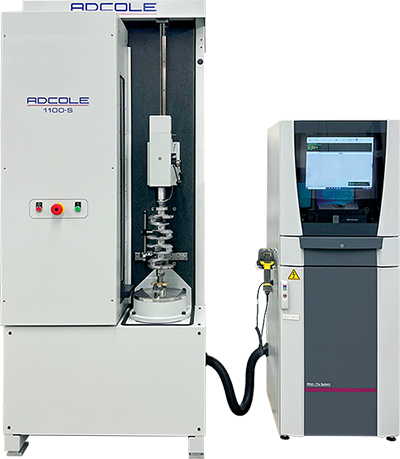

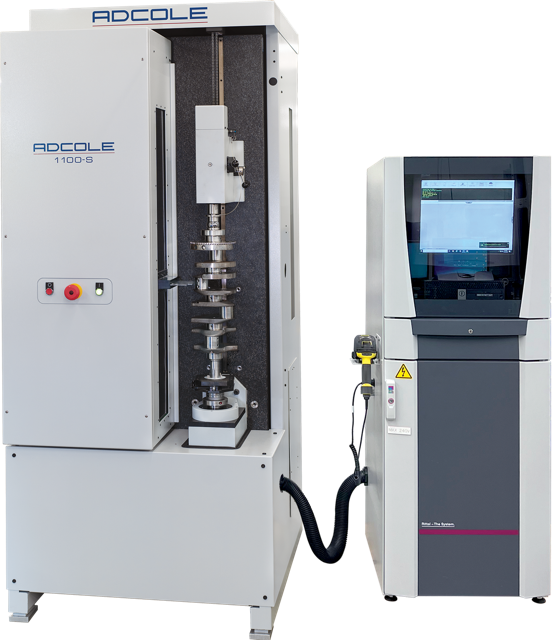

1100-S: Misuratore per alberi ad alte prestazioni

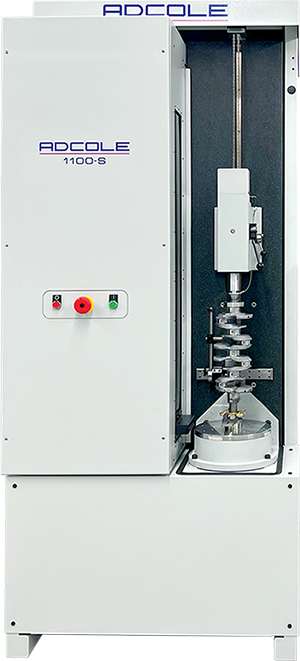

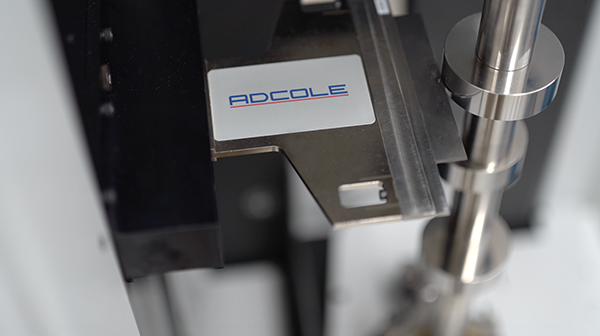

Costruito secondo gli stessi standard rigorosi che definiscono ogni calibro Adcole “Trusted Accuracy”, il 1100-S è progettato per aiutare i produttori a migliorare la qualità dei pezzi, ridurre gli scarti e aumentare l’efficienza produttiva. Questo modello si basa sulle comprovate capacità della serie 911, con una struttura fisica riprogettata che accoglie componenti più larghi, come gli alberi a gomiti, estendendo la corsa della slitta di seguimento fino a un massimo di 198 mm (7,8 pollici) e aumentando il diametro di oscillazione a 316 mm (12,4 pollici).

Il modello 1100-S è disponibile in due dimensioni:

1 metro, che supporta lunghezze dei pezzi fino a 993 mm (39,1 pollici)
1,5 metri, che supporta lunghezze dei pezzi fino a 1473 mm (58 pollici)

Specifiche

Swipe to Scroll

	1100-S (1M)	1100-S (1,5M)
Specifiche di precisione
Precisione radiale ⁱ	±0,5 µm
Risoluzione radiale ⁱ	0,1 µm
Precisione assiale	±2,0 µm
Risoluzione angolare	<0,036 secondi d'arco (<0,00001°)
Eccentricità totale del mandrino	<0,15 µm
Specifiche generali
Asse di rotazione	Verticale
Corsa del seguicamma	198mm (7,8")
Diametro di rotazione	316mm (12,4")
Peso massimo del pezzo	225 kg (500 lb)
Lunghezza massima della parte ⁱⁱ	993mm (39,1")	1.473mm (58")
Dimensioni base calibro
Altezza calibro	2.426mm (95,5")	2.908mm (114,5")
Larghezza calibro	1.087mm (42,8")
Profondità calibro	1.264mm (49,8")
Peso del calibro ⁱⁱⁱ	2.676 kg (5.900 lb)	3.330 kg (7.340 lb)

Swipe to Scroll

i Temperatura 20±1 °C, umidità relativa 40%-60%, pressione 86KPa-106KPa.
ii La lunghezza massima del pezzo è approssimativa. La lunghezza effettiva dipende dal tipo di utensile centrale, dalla configurazione del foro centrale del pezzo, dalla corsa TS necessaria per liberare il pezzo del cliente, ecc.
iii Il peso non include accessori o armadietti

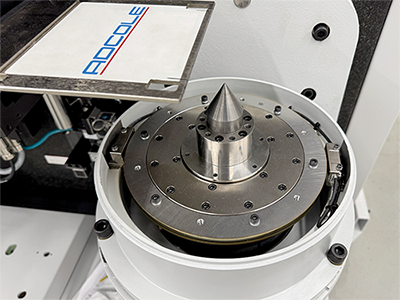

1100-GX: misuratore per alberi dalle prestazioni superiori

Se la vostra applicazione richiede tolleranze radiali più strette e funzionalità avanzate, il modello 1100-GX è l’ultima evoluzione della nostra gamma di calibri. Progettato per misurazioni ad alta precisione, il modello 1100-GX raggiunge una precisione radiale fino a 0,40 µm, grazie ai suoi encoder lineari a doppia scala in vetro. È in grado di misurare un albero motore tipico in media in soli 4 minuti, offrendo sia velocità che precisione.

Tutti i componenti del 1100-GX sono integrati in un’unica unità compatta, eliminando la necessità di un armadio computer esterno e consentendo di risparmiare spazio prezioso nell’area di produzione. Per una maggiore praticità e un migliore controllo della qualità, il calibro offre anche uno sportello opzionale per il contenimento dei pezzi dotato di indicatori LED Go/No-Go che forniscono un feedback immediato sul superamento o meno del controllo.

Il modello 1100-GX è disponibile in due dimensioni:

1 metro, che supporta lunghezze dei pezzi fino a 1067 mm (42 pollici)
1,5 metri, che supporta lunghezze dei pezzi fino a 1575 mm (62 pollici)

Specifiche

Swipe to Scroll

	1100-GX (1M)	1100-GX (1,5M)
Specifiche di precisione
Precisione radiale ⁱ	±0,4 µm
Risoluzione radiale ⁱ	0,016 µm
Precisione assiale	±2,0 µm
Risoluzione angolare	<0,036 secondi d'arco (<0,00001°)
Eccentricità totale del mandrino	<0,1 µm
Specifiche generali
Asse di rotazione	Verticale
Corsa del seguicamma	190mm (7,5")
Diametro di rotazione	300mm (11,81”)
Peso massimo del pezzo	340 kg (750 lb)
Lunghezza massima della parte ⁱⁱ	1.067mm (42")	1.575mm (62")
Dimensioni base calibro
Altezza calibro	2.535mm (9,8")	3.043mm (119,8")
Larghezza calibro	1.396mm (55")
Profondità calibro	1.720mm (67,7")
Peso del calibro ⁱⁱⁱ	3.890 kg (8,575 lb)	4.488 kg (9,895 lb)

Swipe to Scroll

Software

Misurare la qualità è essenziale per garantire che i prodotti soddisfino gli standard specificati e funzionino in modo affidabile

Il software integrato nei nostri calibri vi aiuta a individuare i problemi prima che diventino tali, grazie a funzioni di tracciamento dei difetti, analisi delle metriche di prestazione e generazione di report dettagliati. Fornendo informazioni approfondite sulle aree da migliorare, il software dei calibri Adcole aiuta la vostra organizzazione a mantenere gli standard più elevati e a migliorare continuamente i vostri prodotti.

Applicazioni

Misurare la qualità è essenziale per garantire che i prodotti soddisfino gli standard specificati e funzionino in modo affidabile. Questi strumenti spesso includono funzioni per il tracciamento dei difetti, l’analisi delle metriche di prestazione e la generazione di report dettagliati. Fornendo informazioni dettagliate sulle aree da migliorare, il software Adcole Gage aiuta la vostra organizzazione a mantenere gli standard più elevati e a migliorare continuamente i vostri prodotti.

Assistenza tecnica e ingegneristica completa

Il nostro team di ingegneri dedicati è pronto ad aiutarvi per qualsiasi esigenza relativa al vostro calibro di metrologia per alberi Adcole. Offriamo assistenza tecnica globale, formazione, aggiornamenti per il vostro calibro e ricertificazione del calibro. Contattateci oggi stesso per programmare il vostro servizio con uno dei nostri tecnici dell’assistenza sul campo.
