Macchine di misura per alberi serie 1200
Prestazioni senza pari
Panoramica
Quandosi tratta di metrologia di precisione degli alberi, la serie Adcole 1200 definisce lo standard del settore. Progettati sia per gli stabilimenti di produzione che per i laboratori di metrologia, i modelli Adcole 1200-LX, 1200-DH e 1200-HC offrono precisione, affidabilità, ripetibilità e valore eccezionali per i produttori avanzati.
Ciò che distingue davvero la serie 1200 dai misuratori tattili convenzionali è l’uso dell’interferometria laser, una tecnologia di misurazione che sfrutta l’interferenza delle onde luminose per rilevare spostamenti minimi con straordinaria precisione. Questo metodo avanzato consente alla serie 1200 di raggiungere tolleranze di misurazione radiali fino a 0,25 µm, offrendo:
- Precisione superiore di circa il 50% rispetto ai calibri a scala lineare singola in vetro come Adcole 911 e 1100-S
- Precisione superiore di circa il 37% rispetto ai sistemi a doppia scala in vetro come 1100-GX
Con la serie Adcole 1200, i produttori ottengono un vantaggio competitivo nelle applicazioni ad alta precisione in cui ogni submicron conta.
Interferometria laser
I calibri Adcole 1200 utilizzano l’interferometria laser non per misurare direttamente le superfici dei pezzi, ma per tracciare la posizione precisa dei componenti mobili della macchina. Il sistema incorpora quattro percorsi laser: uno per il posizionamento assiale del carrello e tre per il posizionamento radiale della sonda tattile, garantendo un’accuratezza e una ripetibilità eccezionali. Ogni interferometro divide un raggio laser in due percorsi: uno diretto verso uno specchio di riferimento fisso e l’altro verso uno specchio mobile fissato al carrello o alla sonda. Quando lo specchio mobile si sposta, i raggi si ricombinano formando un modello di interferenza che consente al sistema di calcolare lo spostamento con una precisione inferiore al micron, spesso superiore a 0,05 µm.
Gli specchi di grandi dimensioni proprietari presenti nella famiglia di calibri 1200 sono progettati con una superficie riflettente rettificata con precisione su un substrato a bassa espansione termica, mantenendo la precisione anche in ambienti di produzione estremi. L’interferometro laser e l’architettura dello specchio garantiscono che tutte le misurazioni siano basate su dati di posizione in tempo reale, offrendo la migliore precisione e tracciabilità della categoria. Tale precisione è particolarmente importante per i componenti ad alte prestazioni, dove anche la minima deviazione può influire sulla funzionalità.
La serie 1200 è disponibile in tre modelli: 1200-LX Ultimate Performance, 1200-HC High-Capacity e 1200-DH Dual-Head & High-Throughput.

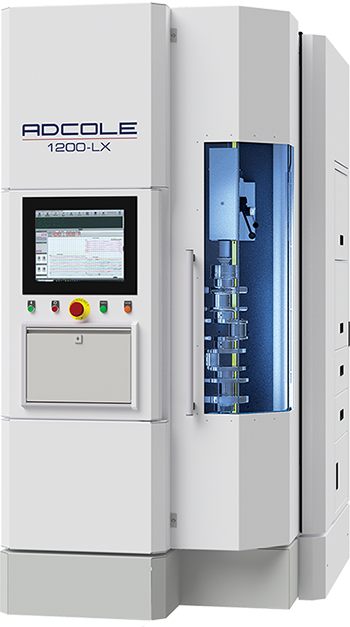

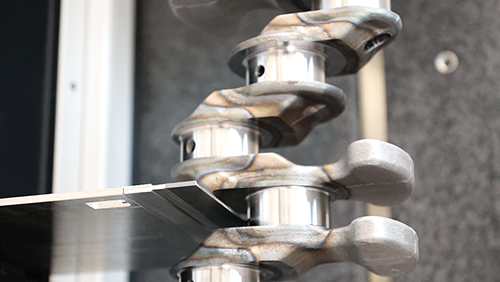

1200-LX: misuratore di alberi dalle prestazioni eccezionali

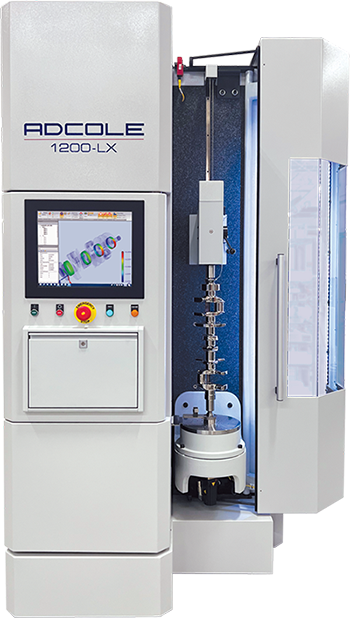

L’Adcole 1200-LX è un misuratore di alberi ad alte prestazioni progettato per offrire una precisione eccezionale in un’unità compatta e all-in-one. Progettato per risparmiare spazio prezioso nell’area di produzione, il 1200-LX integra tutti i componenti di misurazione, l’elaborazione dei dati, i sistemi di controllo, gli utensili e la stampante in un’unica unità semplificata, rendendolo ideale per ambienti di produzione ad alta produttività.

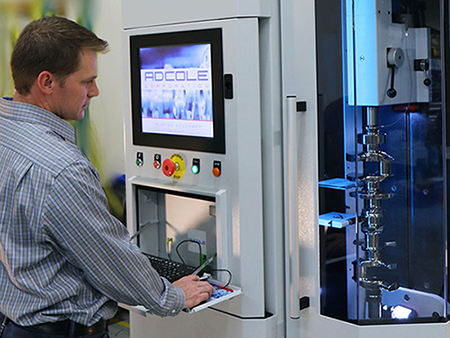

Per le strutture che richiedono un ambiente di misurazione pulito, il 1200-LX offre una porta a battente opzionale che racchiude la camera di misurazione e include un indicatore LED Go/No-Go per ridurre al minimo la contaminazione e fornire un feedback visivo immediato sulla conformità dei pezzi. Questo calibro è inoltre dotato di un pannello di controllo girevole che migliora l’ergonomia e l’accessibilità per l’operatore.

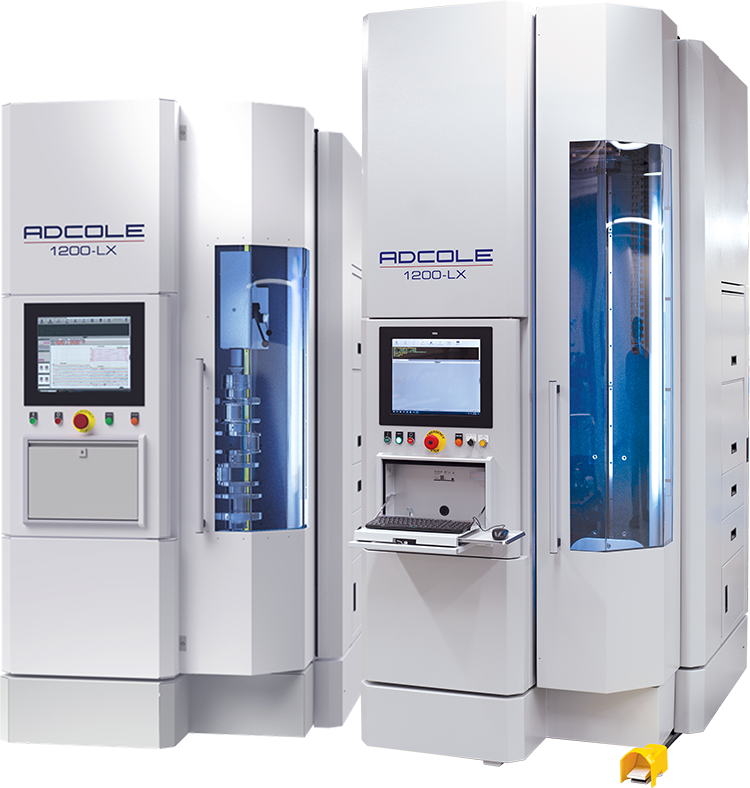

In grado di gestire parti con un peso fino a 240 chilogrammi (750 libbre), il 1200-LX è disponibile in due configurazioni: un modello da 1 metro per alberi fino a 1000 millimetri (39,4 pollici) di lunghezza e un modello da 1,5 metri per alberi fino a 1500 millimetri (59,1 pollici). Supporta un ampio diametro di oscillazione di 300 millimetri (11,81 pollici) e una corsa della slitta di 190 millimetri (7,5 pollici), garantendo versatilità su un’ampia gamma di geometrie degli alberi.
Specifiche
| 1200-LX (1M) | 1200-LX (1,5M) | |||||||
|---|---|---|---|---|---|---|---|---|
| Specifiche di precisione | ||||||||
| Precisione radiale i | ±0,25 µm | |||||||
| Risoluzione radiale i | 0,005 µm | |||||||
| Precisione assiale | ±1,0 µm | |||||||
| Risoluzione angolare | <0,036 secondi d'arco (<0,00001°) | |||||||
| Eccentricità totale del mandrino | <0,1 µm | |||||||
| Specifiche generali | ||||||||
| Velocità di rotazione | Da 1 a 20 giri/min (massimo 30 giri/min) | |||||||
| Corsa del seguicamma | 190mm (7,5") | |||||||
| Diametro di rotazione | 300mm (11,81") | |||||||
| Peso massimo del pezzo | 340 kg (750 lb) | |||||||
| Lunghezza massima della parte ii | 1.000mm (39,4") | 1.500mm (59,1") | ||||||
| Velocità del carrello | 2.286mm (90") per minute | |||||||
| Dimensioni base calibro | ||||||||
| Altezza calibro | 2.535mm (99,8") | 3.043mm (119,8") | ||||||
| Larghezza calibro | 1.396mm (55") | |||||||
| Profondità calibro | 1.720mm (67,7") | |||||||
| Peso del calibro iii | 3.986 kg (8.787 lb) | 4.700 kg (10.362 lb) | ||||||
ii La lunghezza massima del pezzo è approssimativa. La lunghezza effettiva dipende dal tipo di utensile centrale, dalla configurazione del foro centrale del pezzo, dalla corsa TS necessaria per liberare il pezzo del cliente, ecc.
iii Il peso non include gli accessori aggiuntivi

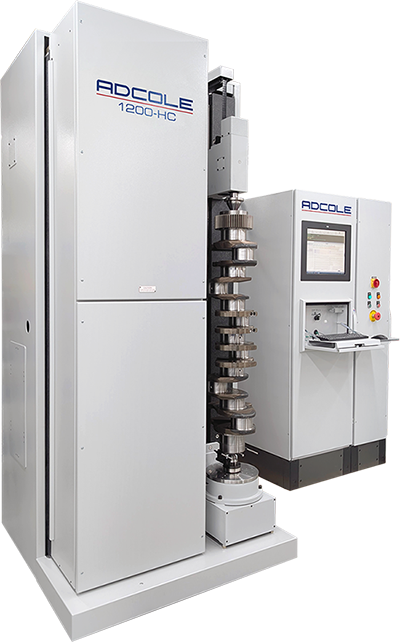

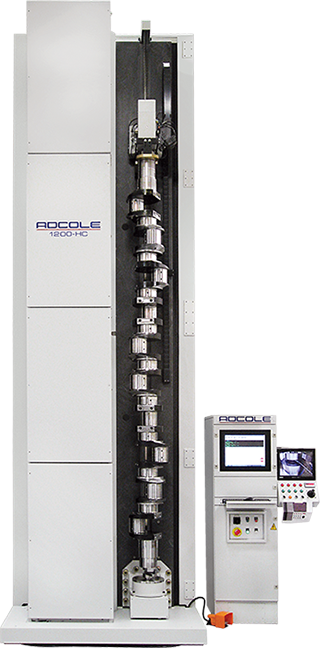

1200-HC: Misuratore per alberi ad alta capacità
Per requisiti di capacità più elevati, il modello 1200-HC offre precisione e ripetibilità eccezionali, grazie alla stessa affidabile tecnologia interferometrica laser del modello 1200-LX, ma con un diametro di oscillazione maggiore del 52-86%. Con cinque modelli disponibili per adattarsi a varie lunghezze e pesi degli alberi, il 1200-HC può ospitare alberi fino a 4.572 mm (180 pollici) di lunghezza e con un peso fino a 1.814 kg (4.000 libbre). Fare riferimento alle specifiche per informazioni dettagliate sul modello.
Specifiche
| 1200-HC (60") | 1200-HC (80") | 1200-HC (105") | 1200-HC (130") | 1200-HC (180") | ||||
|---|---|---|---|---|---|---|---|---|
| Specifiche di precisione | ||||||||
| Precisione radiale i | ±0,4 µm | ±0,5 µm | ||||||
| Risoluzione radiale i | 0,005 µm | |||||||
| Precisione assiale | ±1,0 µm | |||||||
| Risoluzione angolare | <0,036 secondi d'arco (<0,00001°) | |||||||
| Eccentricità totale del mandrino | <0,25 µm | |||||||
| Specifiche generali | ||||||||
| Velocità di rotazione max. | 20 giri/min | |||||||
| Corsa del seguicamma | 270mm (10,63") | 330mm (13") | ||||||
| Diametro di rotazione | 457mm (18”) | 558mm (22") | ||||||
| Peso massimo del pezzo | 1.360 kg (3.000 lb) | 1.814 kg (4.000 lb) | ||||||
| Lunghezza massima della parte ii | 1.524mm (60") | 2.062mm (81,2") | 2.671 mm (105,2") | 3.302mm (130") | 4.572mm (180") | |||
| Dimensioni base calibro | ||||||||
| Altezza calibro | 2.692mm (106") | 3.163mm (124,5") | 3.772mm (148,5") | 4.426mm (174,3") | 5.715mm (225") | |||
| Larghezza calibro | 2.446mm (96,3") | 2.756mm (108,5") | 2.954mm (116,3") | |||||
| Profondità calibro | 1.529mm (60,2") | 1.621mm (63,8") | 1.946mm (76,6") | |||||
| Peso del calibro iii | 3.630 kg (8.000 lb) | 5.900 kg (13.000 lb) | 7.044 kg (15.530 lb) | 11.110 kg (24.500 lb) | 19.050 kg (42.000 lb) | |||
i Temperatura 20±1 °C, umidità relativa 40%-60%, pressione 86KPa-106KPa.
ii La lunghezza massima del pezzo è approssimativa. La lunghezza effettiva dipende dal tipo di utensile centrale, dalla configurazione del foro centrale del pezzo, dalla corsa TS necessaria per liberare il pezzo del cliente, ecc.
iii Il peso non include accessori o armadietti

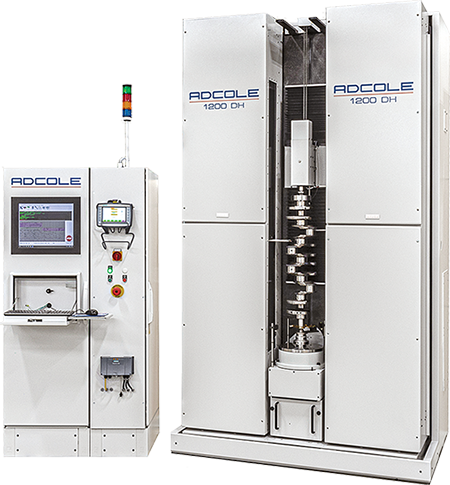

1200-DH: Misuratore per alberi a doppia testa e ad alta produttività

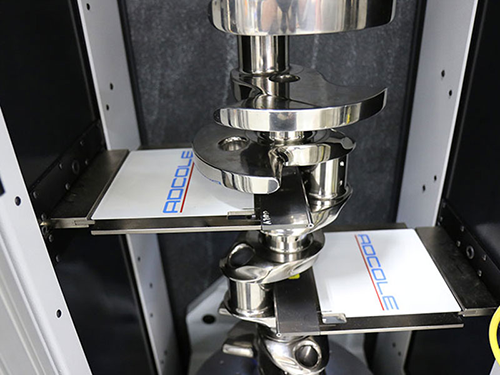

Parte integrante della linea di prodotti di punta 1200 di Adcole, il modello 1200-DH è progettato per i produttori che richiedono velocità e precisione, grazie al doppio sistema interferometrico laser che garantisce una precisione di misurazione leader nel settore. Il design a doppia testa riduce drasticamente i tempi di ciclo, consentendo di aumentare la produttività senza compromettere la qualità.
Grazie alle funzionalità predisposte per l’automazione, tra cui il caricamento robotizzato, il 1200-DH consente un’ispezione in linea al 100%, garantendo che ogni pezzo soddisfi i vostri standard, senza rallentare la linea di produzione. Disponibile in diverse dimensioni, supporta parti fino a 1.520 mm (59,8 pollici) di lunghezza e 1.360 kg (3.000 libbre) di peso, offrendo la flessibilità necessaria per gestire con sicurezza un’ampia gamma di componenti.
Specifiche
| 1200-DH (38") | 1200-DH (60") | |||||||
|---|---|---|---|---|---|---|---|---|
| Specifiche di precisione | ||||||||
| Precisione radiale i | ±0,25 µm | |||||||
| Risoluzione radiale i | 0,005 µm | |||||||
| Precisione assiale | ±1,0 µm / 100mm | |||||||
| Risoluzione angolare | <0,036 secondi d'arco (<0,00001°) | |||||||
| Eccentricità totale del mandrino | <0,1 µm | |||||||
| Specifiche generali | ||||||||
| Velocità di rotazione | 1Da 1 a 20 giri/min (massimo 30 giri/min) | |||||||
| Corsa del seguicamma | 190mm (7,5") | |||||||
| Diametro di rotazione | 302mm (11,88") | |||||||
| Peso massimo del pezzo | 340 kg (750 lb) | |||||||
| Lunghezza massima della parte ii | 965mm (38") | 1,520mm (59,8") | ||||||
| Dimensioni base calibro | ||||||||
| Altezza calibro | 2,348mm (92,4") | 2,889mm (113,8") | ||||||
| Larghezza calibro | 2,682mm (105,6") | |||||||
| Profondità calibro | 1,270mm (50") | |||||||
| Peso del calibro iii | 4,310 kg (9,500 lb) | 5,896 kg (13,000 lb) | ||||||
i Temperatura 20±1 °C, umidità relativa 40%-60%, pressione 86KPa-106KPa.
ii La lunghezza massima del pezzo è approssimativa. La lunghezza effettiva dipende dal tipo di utensile centrale, dalla configurazione del foro centrale del pezzo, dalla corsa TS necessaria per liberare il pezzo del cliente, ecc.
iii Il peso non include accessori o armadietti

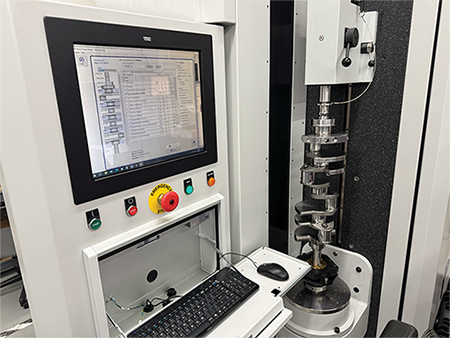

Software
Il software integrato nei nostri calibri vi aiuta a individuare i problemi prima che diventino tali, grazie a funzioni di tracciamento dei difetti, analisi delle metriche di prestazione e generazione di report dettagliati. Fornendo informazioni approfondite sulle aree da migliorare, il software dei calibri Adcole aiuta la vostra organizzazione a mantenere gli standard più elevati e a migliorare continuamente i vostri prodotti.
Applicazioni
Misurare la qualità è essenziale per garantire che i prodotti soddisfino gli standard specificati e funzionino in modo affidabile. Questi strumenti spesso includono funzioni per il tracciamento dei difetti, l’analisi delle metriche di prestazione e la generazione di report dettagliati. Fornendo informazioni dettagliate sulle aree da migliorare, il software Adcole Gage aiuta la vostra organizzazione a mantenere gli standard più elevati e a migliorare continuamente i vostri prodotti.
Assistenza tecnica e ingegneristica completa
Il nostro team di ingegneri dedicati è pronto ad aiutarvi per qualsiasi esigenza relativa al vostro calibro di metrologia per alberi Adcole. Offriamo assistenza tecnica globale, formazione, aggiornamenti per il vostro calibro e ricertificazione del calibro. Contattateci oggi stesso per programmare il vostro servizio con uno dei nostri tecnici dell’assistenza sul campo.
