Misuratori per alberi serie 1300

Panoramica

La serie Adcole 1300 rappresenta una soluzione ad alta velocità per la misurazione di alta precisione degli alberi in ambienti di produzione esigenti. Progettati tipicamente per ambienti di produzione con ispezione in linea al 100% per soddisfare i rigorosi standard di qualità di settori quali i trasporti, l’aerospaziale e la produzione di veicoli elettrici (EV), questi calibri offrono velocità, flessibilità e precisione eccezionali. Ideali per componenti che richiedono tolleranze geometriche strette, i calibri della serie 1300 garantiscono che ogni componente soddisfi specifiche rigorose.

Ciò che distingue i calibri della serie 1300 di Adcole dagli altri sistemi di misurazione degli alberi è il loro design orizzontale, che consente un caricamento robotizzato in linea senza soluzione di continuità per un’integrazione efficiente nelle linee di produzione automatizzate. Inoltre, l’uso di più follower personalizzabili, che vanno da 2 a 28 a seconda del modello e della complessità dell’albero, migliora significativamente la produttività di misurazione senza compromettere la precisione. Ogni sonda di tracciamento acquisisce 3.600 punti dati per giro (0,1º) con una risoluzione angolare di 0,00001º e una precisione radiale di 0,50 µm. Questa combinazione di velocità, precisione e configurabilità rende la serie 1300 ideale per ambienti di produzione ad alto volume e alta precisione.

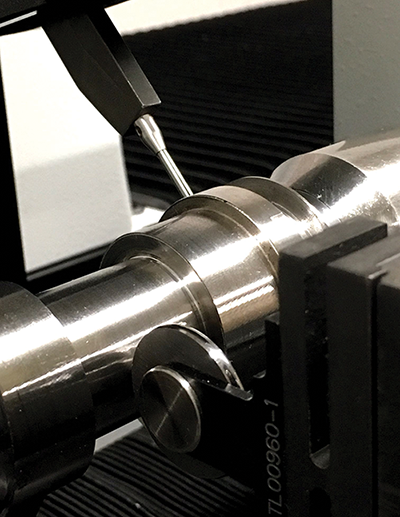

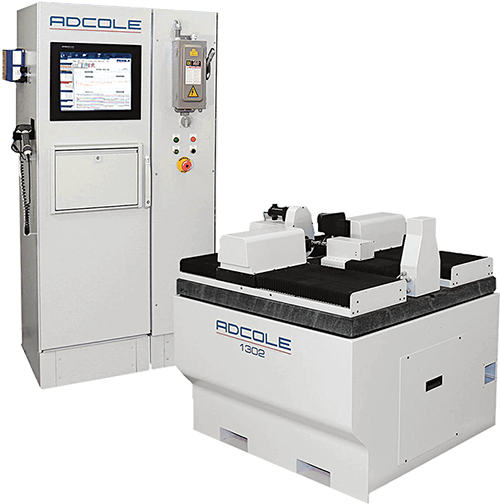

1302: Misuratore di alberi compatto

Il modello Adcole 1302 è stato appositamente progettato per misurare alberi di lunghezza inferiore a 12 pollici, rendendolo ideale per alberi a camme, elementi di alberi a camme scorrevoli e altri componenti cilindrici complessi. Questa macchina di misura a coordinate orizzontali (CCMM) compatta è dotata di una configurazione a doppia testa che consente misurazioni simultanee che riducono significativamente i tempi di ciclo.

Progettato per applicazioni di alta precisione, il modello 1302 offre accuratezza e ripetibilità inferiori al micron, garantendo prestazioni affidabili sia in ambienti di produzione che di controllo qualità.

Specifiche

Swipe to Scroll

	1302
Specifiche di precisione
Precisione radiale ⁱ	±0,5 µm
Risoluzione radiale	0,016 µm
Precisione assiale	±2 µm su 100 mm
Risoluzione angolare	<0,036 secondi d'arco (<0,00001°)
Eccentricità totale del mandrino	<0,15 µm
Specifiche generali
Velocità di rotazione max.	40 giri/min
Diametro di rotazione ⁱⁱ	178mm (7")
Peso massimo del pezzo	36 kg (80 lb)
Lunghezza massima della parte	305mm (12")
Dimensioni base calibro
Altezza calibro	1,214mm (47,81")
Larghezza calibro	1,156mm (45,50")
Profondità calibro	1,111mm (43,75")
Peso del calibro ⁱⁱⁱ	2,270 kg (5,000 lb)

Swipe to Scroll

i Temperatura 20±1 °C, umidità relativa 40%-60%, pressione 86KPa-106KPa.
ii 105 mm (4,13″) con opzione Camtracker
iii Il peso non include accessori o armadietti

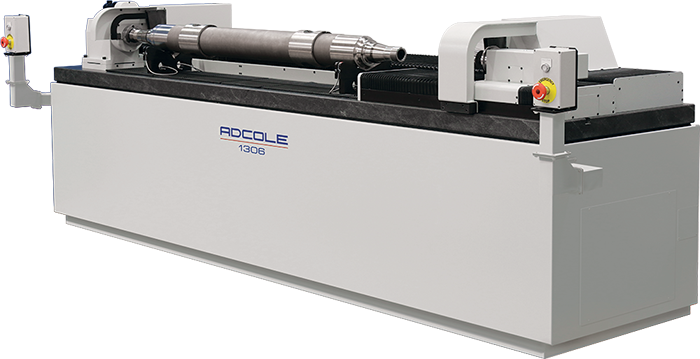

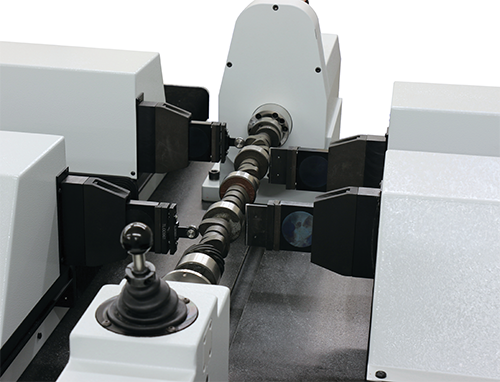

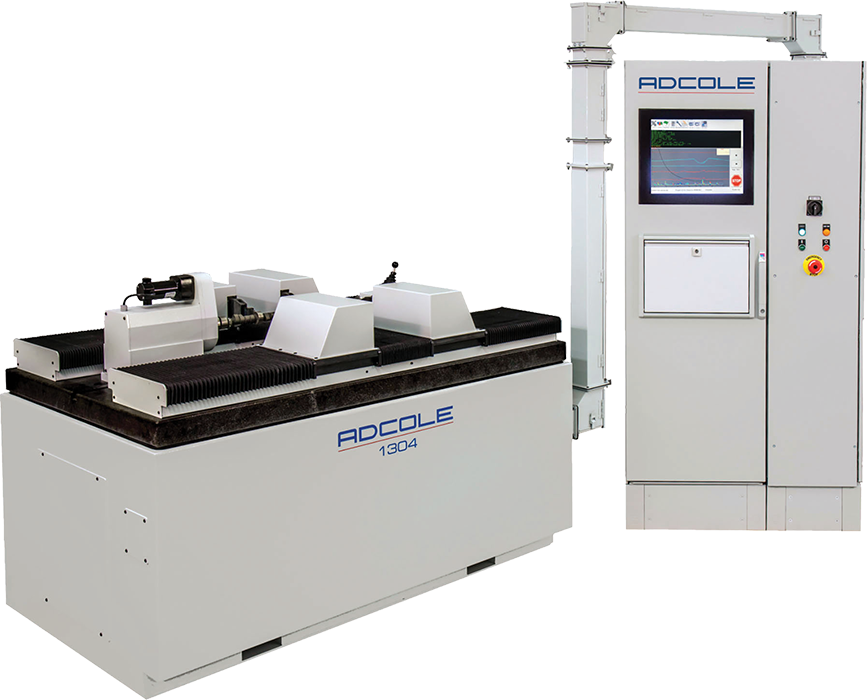

1304/1306: Misuratore per alberi multi-testa e ad alta produttività

Per gli alberi che superano la capacità del modello 1302, i modelli Adcole 1304 e 1306 rappresentano l’evoluzione della serie orizzontale 1300, progettati per soddisfare sia le esigenze di misurazione in linea che di controllo degli alberi.

Questi calibri sono dotati di due o quattro teste di misurazione indipendenti che possono spostarsi oltre la testa motrice e la contropunta, riducendo significativamente i costi di attrezzaggio e consentendo un carico e uno scarico efficiente dei pezzi. Caratterizzati da un’elevata produttività e tempi di ciclo rapidi, i modelli 1304 e 1306 offrono anche una contropunta motorizzata programmabile opzionale, ideale per il carico robotizzato o a portale in ambienti di produzione ad alto volume.

Le caratteristiche principali includono:

Misurazione di alberi fino a 2286 mm (90 pollici) di lunghezza
Supporto per pezzi fino a 180 kg (400 libbre)
Punte di trascinamento in carburo piatte e a disco resistenti
Precisione assiale di ±2 µm su 100 mm

Sia che si tratti di passare a alberi più lunghi e pesanti o di ottimizzare l’automazione, i modelli 1304 e 1306 offrono precisione, flessibilità e prestazioni.

Specifiche

Swipe to Scroll

	1304 (24")	1304 (42")	1306 (24")	1306 (90")	1306 (96")
Specifiche di precisione
Precisione radiale ⁱ	±0,5 µm
Risoluzione radiale ⁱ	0,016 µm
Precisione assiale	±2,0 µm
Risoluzione angolare	<0,036 secondi d'arco (<0,00001°)
Eccentricità totale del mandrino	<0,1 µm
Specifiche generali
Teste di trascinamento	4		2
Diametro di rotazione	190mm (7,5")		178mm (7")	350mm (13,78")
Peso massimo del pezzo	36 kg (80 lb)		45 kg (100 lb)	180 kg (400 lb)
Lunghezza massima della parte ⁱⁱ	965mm (38")	1.520mm (59,8")	609mm (24")	2.286mm (90")	2.438mm (96")
Dimensioni base calibro
Altezza calibro	1.239mm (48,8")		1.016mm (40")	1.283mm (50,5")
Larghezza calibro	1.708mm (67,25")	887mm (34,9")	1.740mm (68,5")	3.658mm (144")
Profondità calibro	1.111mm (43,75")		826mm (32,5")	1.016mm (40")
Peso del calibro ⁱⁱⁱ	1.708 kg (3.760 lb)	2.409 kg (5.300 lb)	1.814 kg (4.000 lb)	5.400 kg (12.000 lb)

Swipe to Scroll

i Temperatura 20±1 °C, umidità relativa 40%-60%, pressione 86KPa-106KPa.
ii La lunghezza massima del pezzo è approssimativa. La lunghezza effettiva dipende dal tipo di utensile centrale, dalla configurazione del foro centrale del pezzo, dalla corsa TS necessaria per liberare il pezzo del cliente, ecc.
iii Il peso non include accessori o armadietti

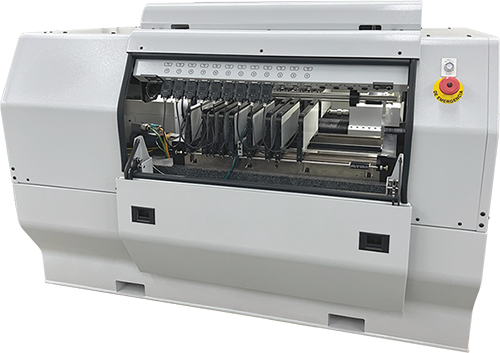

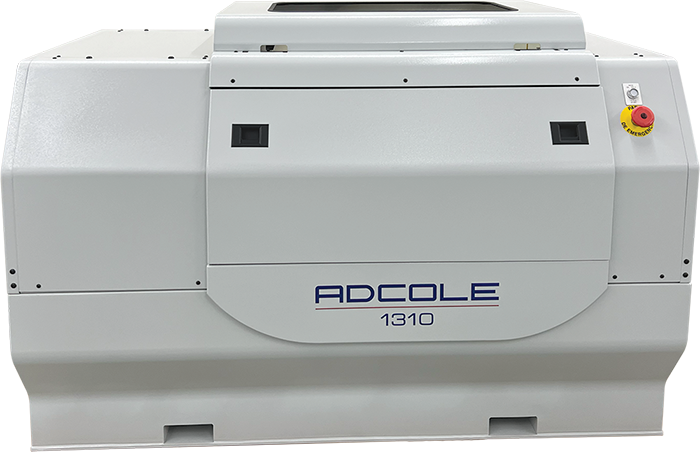

1310: Misuratore di alberi automatizzato in linea flessibile

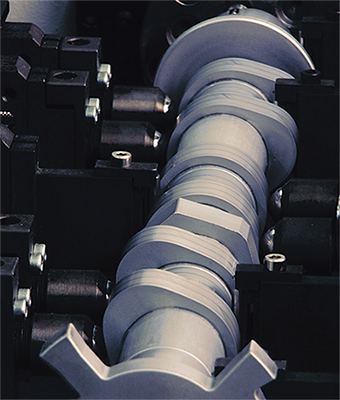

Progettato per ambienti di produzione in linea, il modello 1310 di Adcole offre una velocità di misurazione degli alberi leader nel settore con il supporto di un massimo di 28 follower. Quando integrato in una cella di processo automatizzata, questo avanzato calibro è in grado di ispezionare fino a 200 pezzi all’ora, mantenendo la precisione sub-micronica che contraddistingue tutti i calibri di misurazione degli alberi Adcole.

Con la capacità di misurare completamente un albero a camme in meno di 20 secondi (esclusi il carico e lo scarico), il modello 1310 può ospitare parti fino a 609 mm (24 pollici) di lunghezza e un diametro di oscillazione di 102 mm (4 pollici).

Le caratteristiche principali includono:

Design modulare del calibro per una manutenzione semplificata e un cambio rapido dei pezzi
Programmazione multi-pezzo con rilevamento automatico dei pezzi e selezione della sequenza
Tempi di inattività ridotti al minimo grazie all’eliminazione della necessità di frequenti riprogrammazioni o riattrezzaggi

Che si tratti di ottimizzare la velocità, la precisione o la flessibilità, il modello 1310 di Adcole definisce lo standard per la misurazione automatizzata degli alberi.

Specifiche

Swipe to Scroll

	1310
Specifiche di precisione
Precisione radiale ⁱ	±0,5 µm
Risoluzione radiale	0,016 µm
Precisione assiale	±2 µm
Risoluzione angolare	<0,036 secondi d'arco (<0,00001°)
Eccentricità totale del mandrino	<0,1 µm
Specifiche generali
Teste di trascinamento	fino a 28
Corsa del seguicamma	51mm (2")
Diametro di rotazione	102mm (4")
Peso massimo del pezzo	25 kg (55 lb)
Lunghezza massima della parte ⁱⁱ	609mm (24")
Dimensioni base calibro
Altezza calibro	2.004mm (80")
Larghezza calibro	887mm (34,9")
Profondità calibro	1.195mm (47")
Peso del calibro ⁱⁱⁱ	2.160 kg (4.760 lb)

Swipe to Scroll

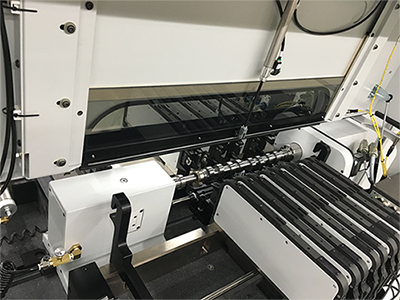

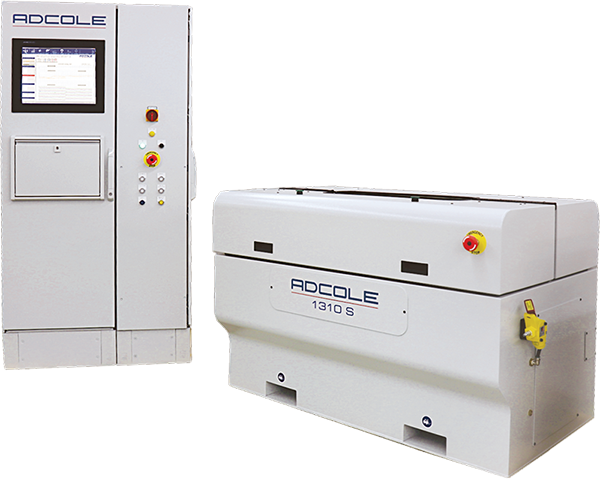

1310-S: Misuratore automatico in linea per alberi

Il modello Adcole 1310-S è un CCMM orizzontale progettato per applicazioni di misurazione della lunghezza di singoli pezzi. Costruito con la stessa robusta capacità del modello standard 1310, il 1310-S offre una serie di caratteristiche semplificate, che lo rendono una soluzione orientata al valore per i produttori che si concentrano sulla misurazione di un unico tipo di pezzo.

I clienti possono potenziare il sistema con una funzione di scansione lineare opzionale, che consente la misurazione di tagli multipli su pezzi complessi. Il calibro è dotato di una testa fissa e di una contropunta pneumatica con una corsa di 30 mm (con un upgrade opzionale a 60 mm), che supporta un caricamento efficiente e ripetibile dei pezzi.

Ideale per operazioni che richiedono misurazioni di alta precisione senza la necessità di flessibilità multi-pezzo, il 1310-S offre prestazioni affidabili a un costo di proprietà inferiore.

Specifiche

Swipe to Scroll

	1310-S
Specifiche di precisione
Precisione radiale ⁱ	±0.5 µm
Risoluzione radiale ⁱ	0.016 µm
Precisione assiale tramite LVDT ⁱ	±2 µm
Risoluzione angolare	<0.036 secondi d'arco (<0.00001°)
Eccentricità totale del mandrino	<0.1 µm
Specifiche generali
Teste di trascinamento	fino a 24
Corsa del seguicamma	51mm (2")
Diametro di rotazione	102mm (4")
Peso massimo del pezzo	25 kg (55 lb)
Lunghezza massima della parte ⁱⁱ	609mm (24")
Dimensioni base calibro
Altezza calibro	2,229mm (90.5")
Larghezza calibro	887mm (34.9")
Profondità calibro	1,195mm (47")
Peso del calibro ⁱⁱⁱ	2,380 kg (5,250 lb)

Swipe to Scroll

Software

Misurare la qualità è essenziale per garantire che i prodotti soddisfino gli standard specificati e funzionino in modo affidabile

Il software integrato nei nostri calibri vi aiuta a individuare i problemi prima che diventino tali, grazie a funzioni di tracciamento dei difetti, analisi delle metriche di prestazione e generazione di report dettagliati. Fornendo informazioni approfondite sulle aree da migliorare, il software dei calibri Adcole aiuta la vostra organizzazione a mantenere gli standard più elevati e a migliorare continuamente i vostri prodotti.

Applicazioni

Misurare la qualità è essenziale per garantire che i prodotti soddisfino gli standard specificati e funzionino in modo affidabile. Questi strumenti spesso includono funzioni per il tracciamento dei difetti, l’analisi delle metriche di prestazione e la generazione di report dettagliati. Fornendo informazioni dettagliate sulle aree da migliorare, il software Adcole Gage aiuta la vostra organizzazione a mantenere gli standard più elevati e a migliorare continuamente i vostri prodotti.

Assistenza tecnica e ingegneristica completa

Il nostro team di ingegneri dedicati è pronto ad aiutarvi per qualsiasi esigenza relativa al vostro calibro di metrologia per alberi Adcole. Offriamo assistenza tecnica globale, formazione, aggiornamenti per il vostro calibro e ricertificazione del calibro. Contattateci oggi stesso per programmare il vostro servizio con uno dei nostri tecnici dell’assistenza sul campo.
