Macchina di misura per alberi 911
Misuratore metrologico flessibile
Panoramica

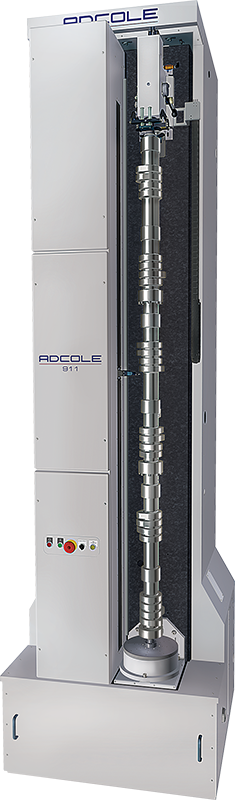

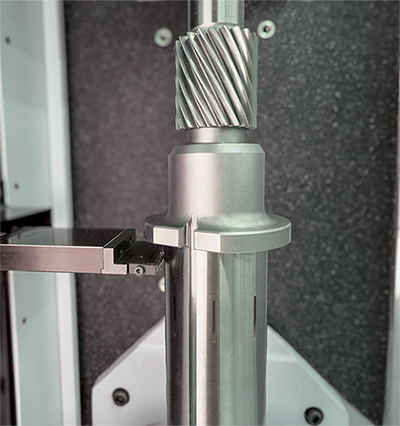

Il modello 911 di Adcole è il punto di riferimento nella metrologia di precisione degli alberi, apprezzato dai produttori di tutto il mondo da oltre quarant’anni. Progettato per essere versatile, questo misuratore semiautomatico offre una precisione submicronica su un’ampia gamma di componenti cilindrici, tra cui alberi di trasmissione e di uscita dei rotori dei veicoli elettrici, alberi di bilanciamento, alberi eccentrici, alberi a camme, alberi di trasmissionee altro ancora.
Il suo design robusto e le avanzate capacità di misurazione lo rendono ideale sia per gli ambienti di officina che per i laboratori di metrologia. Con l’acquisizione di dati ad alta risoluzione, un software intuitivo e una gestione flessibile dei pezzi, il modello 911 garantisce risultati costanti e affidabili nelle applicazioni automobilistiche, aerospaziali e industriali.
Vantaggi e funzionalità
Il sistema è in grado di misurare oltre 20 parametri, tra cui rotondità, conicità, alzata del lobo e eccentricità, garantendo capacità di ispezione complete. L’Adcole 911 è in grado di misurare alberi fino a 104 pollici (2631 mm) e fino a 750 libbre (341 kg). Per i pezzi che superano la larghezza del telaio standard, offriamo una versione wide-body per alberi con lunghezze fino a 88,5 pollici (2248 mm).
Oltre alla precisione, il calibro Adcole 911 è progettato per garantire versatilità ed efficienza. Supporta routine di misurazione automatizzate, riducendo i costi di manodopera e minimizzando gli scarti grazie al rilevamento precoce dei difetti. Funzionalità opzionali come CamTracker per la misurazione degli errori delle pareti laterali e il seguace DiaMetric™ migliorano ulteriormente la precisione submicronica, rendendolo uno strumento prezioso per i produttori che mirano a mantenere tolleranze strette e un’elevata qualità del prodotto.
Specifications
| 911-24 | 911-36 | 911-36 WB | 911-60 | 911-60 WB | 911-90 | 911-90 WB | 911-105 | |
|---|---|---|---|---|---|---|---|---|
| Specifiche di precisione | ||||||||
| Precisione radiale i | ±0,5 µm | |||||||
| Risoluzione radiale i | 0,016 µm | |||||||
| Precisione angolare | <0,1 secondo d'arco(<0,0002º) | |||||||
| Risoluzione angolare | <0,036 secondi d'arco (<0,00001°) | |||||||
| Specifiche generali | ||||||||
| Asse di rotazione | Verticale | |||||||
| Corsa del seguicamma | 120mm (4,72”) | 120mm (4,72”) | 155mm (6,10”) | 120mm (4,72”) | 155mm (6,10”) | 120mm (4,72”) | 155mm (6,10”) | 120mm (4,72”) |
| Diametro di rotazione | 228mm (9”) | 228mm (9”) | 311mm (12,25”) | 228mm (9”) | 311mm (12,25”) | 228mm (9”) | 311mm (12.25”) | 228mm (9”) |
| Peso massimo del pezzo | 341 kg (750 lb) | |||||||
| Lunghezza massima della parteii ii | 583mm (23,0”) | 888mm (35,0”) | 993mm (39,1”) | 1.495mm (58,9”) | 1.473mm (58,0”) | 2.250mm (88,6”) | 2.248mm (88,5”) | 2.631mm (103,6”) |
| Dimensioni base calibro | ||||||||
| Altezza calibro | 2.004mm (80") | 2.229mm (90,5") | 2.426mm (95,5") | 2.908mm (114,5") | 3.556mm (140") | 3.937mm (155") | ||
| Larghezza calibro | 887mm (34,9") | 1.087mm (42,8") | 938mm (36,94") | 1.087mm (42,8") | 1.146mm (45,1") | 1.280mm (50,4”) | 1.146mm (45,1") | |
| Profondità calibro | 1.195mm (47") | 1.264mm (49,8") | 1.195mm (47") | 1.260mm (49,6") | 1.195mm (47") | 1.308mm (51,5") | 1.195mm (47") | |
| Peso del calibro iii | 2.160 kg (4.760 lb) | 2.380 kg (5.250 lb) | 2.680 kg (5.900 lb) | 2.880 kg (6.350 lb) | 3.330 kg (7.340 lb) | 3.265 kg (7.200 lb) | 3.815 kg (8.410 lb) | 4.180 kg (9.220 lb) |
i Temperatura 20±1 °C, umidità relativa 40%-60%, pressione 86KPa-106KPa.
ii La lunghezza massima del pezzo è approssimativa. La lunghezza effettiva dipende dal tipo di utensile centrale, dalla configurazione del foro centrale del pezzo, dalla corsa TS necessaria per liberare il pezzo del cliente, ecc.
iii Il peso non include accessori o armadietti
Software
Il software integrato nei nostri calibri vi aiuta a individuare i problemi prima che diventino tali, grazie a funzioni di tracciamento dei difetti, analisi delle metriche di prestazione e generazione di report dettagliati. Fornendo informazioni approfondite sulle aree da migliorare, il software dei calibri Adcole aiuta la vostra organizzazione a mantenere gli standard più elevati e a migliorare continuamente i vostri prodotti.
Applicazioni
Misurare la qualità è essenziale per garantire che i prodotti soddisfino gli standard specificati e funzionino in modo affidabile. Questi strumenti spesso includono funzioni per il tracciamento dei difetti, l’analisi delle metriche di prestazione e la generazione di report dettagliati. Fornendo informazioni dettagliate sulle aree da migliorare, il software Adcole Gage aiuta la vostra organizzazione a mantenere gli standard più elevati e a migliorare continuamente i vostri prodotti.
Assistenza tecnica e ingegneristica completa
Il nostro team di ingegneri dedicati è pronto ad aiutarvi per qualsiasi esigenza relativa al vostro calibro di metrologia per alberi Adcole. Offriamo assistenza tecnica globale, formazione, aggiornamenti per il vostro calibro e ricertificazione del calibro. Contattateci oggi stesso per programmare il vostro servizio con uno dei nostri tecnici dell’assistenza sul campo.
